教程：使用 Visual Paradigm 為初學者創建 UML 概述圖

介紹

統一建模語言（UML）是一種標準化的建模語言，由一組整合的圖表組成，用於以視覺方式設計軟體密集型系統。本教程將引導您使用流行的建模工具 Visual Paradigm 創建 UML 概述圖。我們將介紹關鍵概念、逐步操作說明，以及在軟體開發中使用 UML 圖表的重要性。

關鍵概念

什麼是 UML 概述圖？

UML 概述圖提供系統的高階視圖，展示主要組件及其互動關係。它通常用於讓利益相關者快速理解系統的架構與功能。

為什麼要使用 UML 概述圖？

• 清晰度：提供系統的清晰且簡明的視覺化呈現。
• 溝通：促進利益相關者、開發人員與設計師之間的溝通。
• 文件：作為系統設計與實作的藍圖。
• 規劃：有助於規劃與組織開發流程。

使用 Visual Paradigm 的逐步指南

步驟 1：安裝 Visual Paradigm

1. 下載：訪問 Visual Paradigm 網站並下載軟體。
2. 安裝：依照您作業系統的安裝指示進行操作。

步驟 2：建立新專案

1. 開啟 Visual Paradigm：啟動應用程式。
2. 新專案：前往 檔案 > 新建 > 專案.
3. 為您的專案命名: 輸入專案名稱並按一下 確定.

步驟 3：建立 UML 概觀圖

1. 選擇圖表類型: 在 圖表 功能表中，選擇 新建 > UML 圖表 > 概觀圖.
2. 為圖表命名: 為您的圖表提供描述性名稱並按一下 確定.

步驟 4：將元素加入圖表

1. 新增參與者: 拖曳並放置 參與者 圖示從工具列至畫布。命名參與者（例如：顧客、資料庫）。
2. 新增使用案例: 使用 用例圖示以新增用例（例如：XmlParser、訂單摘要）。
3. 新增互動：使用箭頭來顯示參與者與用例之間的互動。標示這些互動（例如：載入、getName、getOrders）。

步驟 5：定義關係

1. 關聯：使用實線將參與者連接到用例，以顯示關聯關係。
2. 依賴：使用虛線箭頭來顯示元素之間的依賴關係。
3. 泛化：如有需要，使用空心箭頭來顯示泛化關係。

步驟 6：自訂與格式化

1. 標籤與註解：新增標籤與註解以提供額外的背景資訊。
2. 格式化：使用格式化工具調整顏色、字型與版面，以提升可讀性。

步驟 7：儲存與匯出

1. 儲存：透過前往 檔案 > 儲存.
2. 匯出：選擇 檔案 > 匯出.

為什麼以及如何使用 UML 概觀圖

為什麼要使用UML概觀圖？

• 簡化複雜性：將複雜系統分解為可管理的組件。
• 增強協作：為開發人員、設計師和利益相關者提供一種共同語言。
• 改善設計：在設計階段早期識別潛在問題。

如何有效使用UML概觀圖

1. 從簡單開始：從基本圖表開始，逐步添加細節。
2. 迭代：隨著專案的發展，定期審查並更新圖表。
3. 讓利益相關者參與：讓利益相關者參與圖表的建立過程，以確保準確性和相關性。

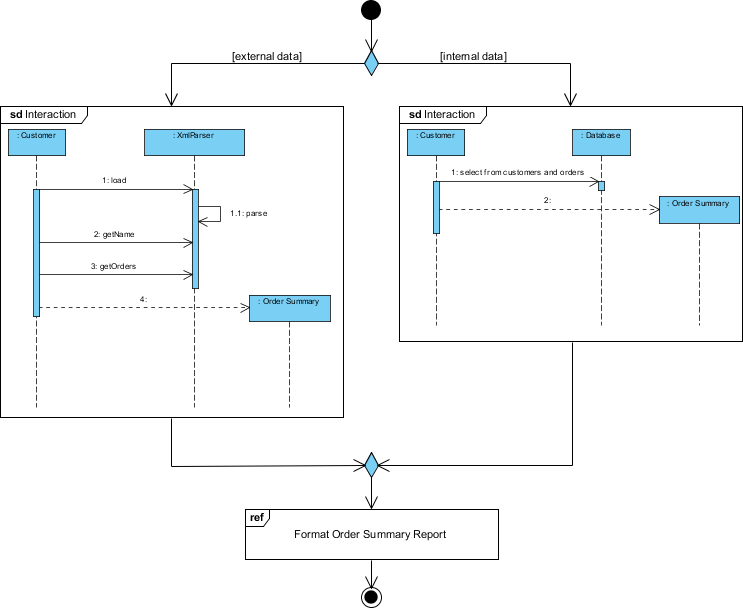

互動概觀圖範例

此圖表為UML（統一建模語言）概觀圖，用以說明利用外部與內部資料來源產生訂單摘要報表的流程。它提供了參與此流程的不同組件與參與者之間互動的高階視圖。讓我們詳細解析此圖表：

組件與參與者

1. 參與者:

   • 客戶：代表與系統互動以啟動流程的外部實體。
   • 資料庫：代表儲存客戶與訂單資訊的內部資料儲存系統。

2. 系統組件:

   • XmlParser：負責解析XML資料的組件，在此情境下為外部資料。
   • 訂單摘要：產生訂單摘要報表的組件。

流程

1. 外部資料路徑（左側）:

   • 客戶與……互動XmlParser.
   • 該客戶執行以下動作：
     1. 載入：載入 XML 資料。
     2. 取得名稱：從 XML 資料中取得名稱。
     3. 取得訂單：從 XML 資料中取得訂單詳細資訊。
   • 該XmlParser處理資料並傳送至訂單摘要元件。
   • 該訂單摘要元件使用解析後的 XML 資料產生訂單摘要報表。

2. 內部資料路徑（右側）:

   • 客戶與……互動資料庫.
   • 該客戶 執行以下動作：
     1. 從客戶和訂單中選擇：查詢資料庫以選擇相關的客戶和訂單資訊。
   • 系統資料庫 將選定的資料傳送至 訂單摘要 元件。
   • 系統訂單摘要 元件使用從資料庫中取得的資料產生訂單摘要報表。

3. 整合資料:

   • 外部（XML資料）和內部（資料庫資料）來源均貢獻至 訂單摘要 元件。
   • 系統訂單摘要 元件整合來自兩種來源的資料，以格式化並產生最終的訂單摘要報表。

決策節點

• 菱形代表一個決策節點，系統在這裡決定是否使用外部資料、內部資料，或兩者皆用來產生訂單摘要報表。

最終輸出

• 格式化訂單摘要報表：最後一步，將訂單摘要報表格式化並準備好供使用。這正是圖中所展示流程的最終目標。

解釋

• 目的：此圖表說明一個系統，其設計目的是透過整合外部 XML 檔案與內部資料庫的資料，產生訂單摘要報表。
• 彈性：此系統具備彈性，能夠處理來自不同來源的資料，並整合它們以產生一份完整的報表。
• 互動：它突顯了客戶、資料來源（XML 和資料庫）以及負責處理和報告的系統組件之間的互動。

此 UML 概述圖有助於理解訂單摘要報表生成流程的高階架構與流程，使向利益相關者和開發人員溝通系統設計變得更容易。

結論

使用 Visual Paradigm 建立 UML 概述圖是一個簡單的過程，能夠顯著提升您的軟體開發工作流程。透過提供系統的清晰視覺化呈現，您可以改善溝通、規劃以及整體專案的成功率。無論您是初學者還是資深開發人員，掌握 UML 圖表都是一項寶貴的技能，將為您的專案與團隊合作帶來益處。
