Estudo de caso abrangente de diagrama de classes UML: Modelagem de sistemas do mundo real com melhores práticas

“Um diagrama de classes bem projetado não é apenas uma imagem — é um projeto arquitetônico para a arquitetura de software, capturando estrutura e comportamento em uma linguagem compartilhada.”

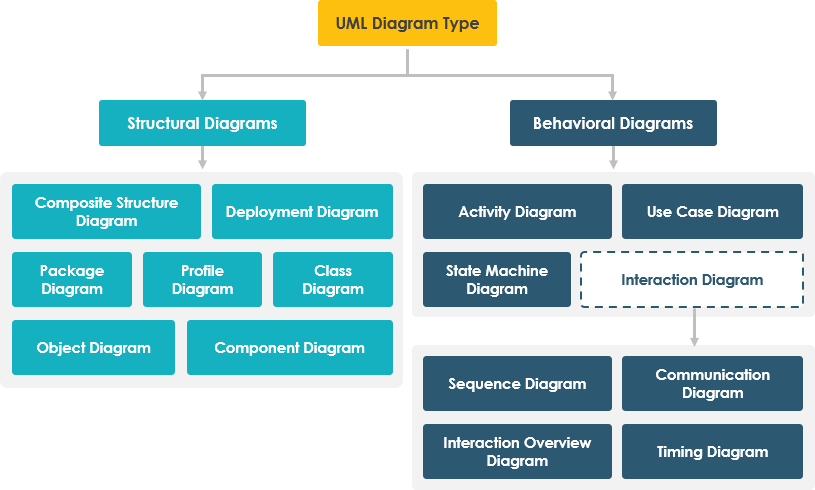

Este estudo de caso fornece umanálise abrangente e aprofundadade dois exemplos clássicos de diagramas de classes UML:

1. O Sistema de Processamento de Pedidos de Venda (domínio de negócios)

2. A Interface Gráfica do Aplicativo de Desenho (domínio de UI/interativo)

Juntos, eles ilustramprincípios centrais de modelagem UML, padrões de design, emelhores práticasusadas na engenharia de software do mundo real. Este estudo de caso é ideal para estudantes, desenvolvedores e arquitetos que buscam entender como modelar sistemas complexos usando diagramas de classes UML de forma eficaz.

🎯 Objetivo

Analisar e comparar dois diagramas de classes UML representativos sob a perspectiva de:

• Estrutura de classe e design de compartimentos

• Tipos de relacionamento e multiplicidade

• Herança e polimorfismo

• Composição versus Agregação

• Estereótipos e padrões arquitetônicos

• Princípios de design e aplicabilidade no mundo real

📌 Estudo de caso: Sistema de Processamento de Pedidos de Venda

🔹 Contexto do domínio

Um sistema de comércio eletrônico ou ponto de venda (POS) onde os clientes fazem pedidos, que são processados com itens da lista, pagamentos e rastreamento de estoque.

Este modelo captura transações comerciais, gestão do ciclo de vida do pedido, e polimorfismo de pagamento — um elemento fundamental no design de software empresarial.

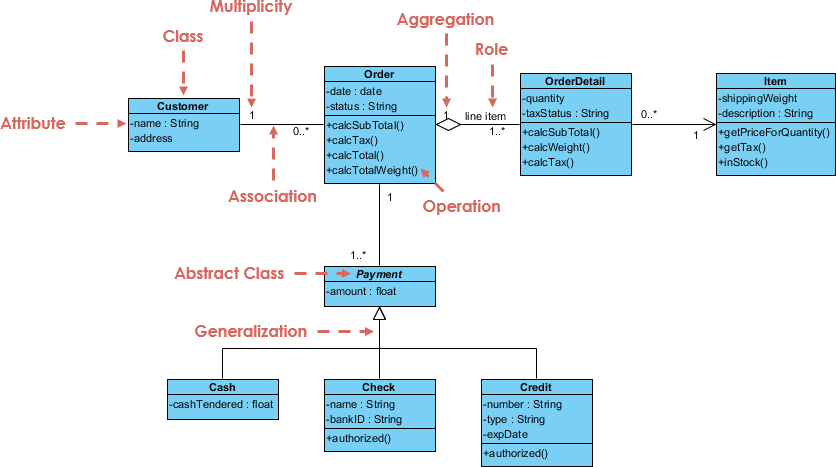

✅ 1. Estrutura de Classe e Compartimentos

🔹 Observação: Todos os atributos e operações são público por padrão nestes diagramas (comum em exemplos educacionais).

🔗 Relações-Chave e Multiplicidades

✅ A multiplicidade é orientada por regras de negócios:

• Um pedido deve ter pelo menos um detalhe (1..*)

• Um pagamento deve estar associado a exatamente um pedido

• Um cliente pode não ter pedidos (por exemplo, novo usuário)

🧠 Princípios de Design Ilustrados

🛠️ Casos de Uso e Aplicações Práticas

• Plataformas de e-commerce (por exemplo, Shopify, Amazon)

• Sistemas POS (varejo, restaurantes)

• Sistemas de gestão de estoque e pedidos

• Modelagem de transações financeiras

💡 Dica de Boa Prática: Use Detalhe do Pedido como um classe de junção (classe associativa) para armazenar dados adicionais como preço unitário, taxRate, ou desconto.

📌 Estudo de Caso 2: GUI de Aplicativo de Desenho

🔹 Contexto do Domínio

Um editor gráfico simplificado (como uma ferramenta básica de pintura ou CAD), que permite aos usuários desenhar formas, movê-las e gerenciar uma tela.

Este sistema demonstra arquitetura de GUI, herança geométrica, e design baseado em composição.

✅ 1. Estrutura de Classe e Compartimentos

🔹 Estereótipossão usados para classificar papéis:

• <<entidade>>: Objetos de dados ou de domínio

• <<fronteira>>: Elementos da interface (janelas, diálogos)

• <<controle>>: Camadas de lógica de negócios ou coordenação

🔗 Relações-Chave e Multiplicidades

✅ Composição vs Agregação:

• Composição (losango preenchido): Se um Círculo for excluído, seu Ponto (center) também é destruído.

• Agregação (losango vazio): Se um Janela fecha, seus Forma objetos são removidos, mas podem existir independentemente.

🧠 Princípios de Design Ilustrados

• <<entidade>>: Forma, Ponto

• <<controle>>: Contexto de Desenho, Controlador de Dados

• <<fronteira>>: Janela, Caixa de Diálogo |
  | Inversão de Dependência | Janela depende de Evento, mas não o possui — acoplamento fraco. |
  | Responsabilidade Única | Cada classe tem um propósito claro (por exemplo, Contexto de Desenho gerencia a renderização). |

🛠️ Casos de Uso e Aplicações Práticas

• Editores gráficos (por exemplo, Microsoft Paint, Adobe Illustrator)

• Software CAD

• Desenvolvimento de jogos (renderização de formas 2D)

• Frameworks de interface (por exemplo, JavaFX, Qt, React Canvas)

• Ferramentas educacionais para ensinar OOP e geometria

💡 Dica de Boa Prática: Use List<Shape> em Janela para suportar a adição/remoção dinâmica de formas. Use Iterator<Shape> para percorrer e renderizar.

🔍 Análise Comparativa: Sistema de Pedidos vs Aplicativo de Desenho

🏁 Principais aprendizados e melhores práticas

🧩 Bônus: Representação textual (PlantUML)

📦 Sistema de Processamento de Pedidos (PlantUML)

@startuml
class Cliente {
  - nome: String
  - endereço: String
}

class Pedido {
  - data: Date
  - status: String
  + calcularImposto(): float
  + calcularTotal(): float
  + calcularPesoTotal(): float
}

class DetalhePedido {
  - quantidade: int
  - statusImposto: String
  + calcularSubTotal(): float
  + calcularPeso(): float
}

class Item {
  - descricao: String
  - pesoEnvio: float
  + getPrecoParaQuantidade(int): float
  + emEstoque(): boolean
}

class Pagamento {
  - valor: float
  + autorizar(): boolean
}

class Dinheiro {
  - valorEntregue: float
}

class Cheque {
  - nome: String
  - idBanco: String
  + autorizado(): boolean
}

class Cartao {
  - numero: String
  - tipo: String
  - dataValidade: Date
  + autorizado(): boolean
  + getImposto(): float
}

Cliente "1" -- "0..*" Pedido
Pedido "1" -- "1..*" DetalhePedido
DetalhePedido "1" -- "1" Item
Pedido "1" -- "1" Pagamento
Pagamento "1" <|-- "1" Dinheiro
Pagamento "1" <|-- "1" Cheque
Pagamento "1" <|-- "1" Cartao

@enduml

🛠️ Principais Benefícios da Modelagem Visual com IA no Visual Paradigm

Benefício	Descrição
🚀 Velocidade	Vá de ideia para diagrama em segundos — sem mais começar do zero.
📚 Precisão	A IA aplica os padrões UML, reduzindo erros de sintaxe e lógica.
🧠 Inferência Inteligente	Compreende o contexto: por exemplo, “tem um” → agregação; “possui” → composição.
🔄 Aprimoramento Iterativo	Edite sua solicitação: “Adicione o campo desconto ao OrderDetail” → a IA atualiza o diagrama.
🔄 Geração de Código	Exporte o diagrama diretamente para Java, Python, C# ou esquema SQL.
🤝 Colaboração	Compartilhe diagramas gerados por IA com equipes por meio da nuvem — ideal para trabalho ágil e remoto.
📚 Ferramenta de Aprendizagem	Ajuda estudantes e desenvolvedores júnior a aprender UML ao ver como a linguagem natural se traduz em diagramas.

---

🧩 Dicas Profissionais para os Melhores Resultados

1. Seja específico em suas solicitações:


   ❌ “Faça um diagrama para uma loja.”
   ✅ “Crie um diagrama de classes UML para um sistema de varejo com Cliente, Pedido, DetalhePedido, Item e Pagamento. Use generalização para os tipos de pagamento: Crédito, Cheque, Dinheiro.”

2. Use termos específicos do domínio:
   Palavras como “possui”, “depende de”, “herda”, “contém”, “representa” desencadeiam a interpretação correta do UML.
3. Combine IA com edição manual:
   A IA fornece um ponto de partida sólido — depois refine o layout, adicione notas ou ajuste as multiplicidades.
4. Use IA para prototipagem:
   Explore rapidamente múltiplas alternativas de design (por exemplo, “E se DetalhePedido for uma classe separada?” → a IA gera instantaneamente).

---

🔄 IA + Experiência Humana = Design Ideal

A IA do Visual Paradigm não substitui o pensamento de design — ela amplia-o.

• A IA gerencia os aspectos mecânicos: sintaxe, estrutura, relações.
• Você fornece a visão: regras de negócios, decisões arquitetônicas, lógica de domínio.

✅ Pense nisso como um co-piloto para arquitetos e designers de software — não um substituto para o julgamento, mas um multiplicador de força poderoso.

---

📌 Veredito Final: Por que Isso Muda Tudo

Desafio	Sem IA	Com o Visual Paradigm AI
Tempo para criar um diagrama	20–40 minutos	< 1 minuto
Precisão	Propenso a erros	Alta (LLM treinado com UML real)
Curva de aprendizado	Acentuada para iniciantes	Baixa — basta descrever
Colaboração	Compartilhamento manual	Baseado em nuvem, em tempo real
Velocidade de iteração	Lenta	Retorno instantâneo

💡 Isto não é apenas uma conveniência — é uma mudança de paradigma na forma como projetamos software.

---

📬 Pronto para experimentar?

👉 Comece com o Visual Paradigm AI Modelagem Visual:

• https://www.visual-paradigm.com
• Versão gratuita disponível (inclui recursos de IA)
• Funciona no navegador ou desktop (Windows/Mac/Linux)

✅ Perfeito para estudantes, desenvolvedores, arquitetos e equipes que constroem sistemas do mundo real.

---

🏁 Conclusão: O futuro do UML é impulsionado por IA

Os dois diagramas clássicos do UML — Sistema de Pedido de Vendas e Aplicativo de Desenho — já não são apenas exemplos estáticos de livros didáticos.

Com a Modelagem Visual de IA do Visual Paradigm, eles se tornam:

• Protótipos dinâmicos
• Plantas colaborativas
• Projetos prontos para código

🚀 Da ideia ao diagrama em segundos. Do diagrama ao código em minutos.

---

📚 Pensamento final:
“Na era da IA, o melhor design de software não é apenas sobre escrever código — é sobre descrever seu sistema claramente, e deixar a IA fazer o resto.”

---

✅ Você agora está equipado não apenas para entender diagramas de classes UML — mas para criá-los mais rápido, mais inteligentemente e com mais precisão do que nunca antes.

🛠️ Próximo passo: Experimente o recurso de IA com uma das sugestões acima — e veja a mágica acontecer!
🎯 Seu próximo diagrama está a uma frase de distância.

---

📘 Estudo de Caso Atualizado | Alimentado pelo Visual Paradigm AI Modelagem Visual
✨ Transformando ideias em UML — Instantaneamente. Com precisão. Intuitivamente.
