Studi Kasus Diagram Kelas UML yang Komprehensif: Pemodelan Sistem Dunia Nyata dengan Praktik Terbaik - Go 2 Posts Indonesian

“Diagram kelas yang dirancang dengan baik bukan sekadar gambar — melainkan gambaran rancangan arsitektur perangkat lunak, yang menangkap struktur dan perilaku dalam bahasa bersama.”

Studi kasus ini menyediakan analisis komprehensif dan mendalam dari dua contoh diagram kelas UML klasik:

Sistem Pemrosesan Pesanan Penjualan (bidang bisnis)
GUI Aplikasi Menggambar (bidang UI/interaktif)

Bersama-sama, mereka menggambarkan prinsip-prinsip pemodelan UML inti, pola desain, dan praktik terbaik yang digunakan dalam rekayasa perangkat lunak dunia nyata. Studi kasus ini sangat ideal bagi mahasiswa, pengembang, dan arsitek yang ingin memahami cara memodelkan sistem kompleks menggunakan diagram kelas UML secara efektif.

🎯 Tujuan

Untuk menganalisis dan membandingkan dua diagram kelas UML yang representatif melalui lensa:

Struktur kelas dan desain kompartemen
Jenis hubungan dan kelipatan
Pewarisan dan polimorfisme
Komposisi vs Agregasi
Stereotip dan pola arsitektur
Prinsip desain dan aplikabilitas dunia nyata

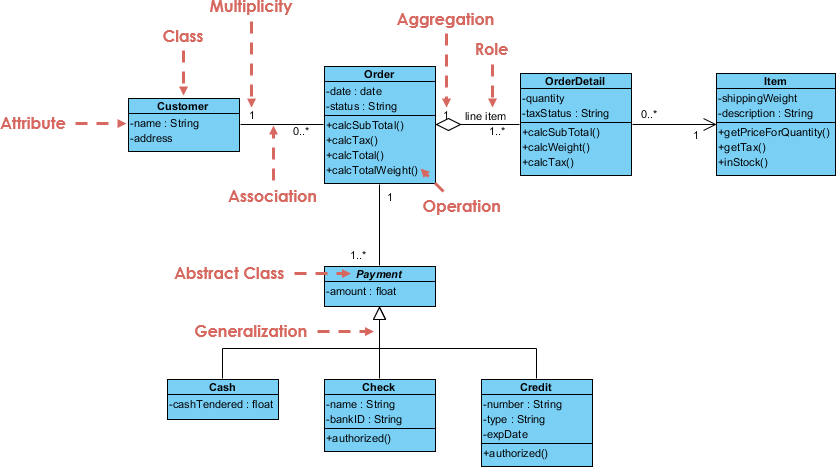

📌 Studi Kasus: Sistem Pemrosesan Pesanan Penjualan

🔹 Konteks Bidang

Sistem e-commerce ritel atau sistem titik penjualan (POS) di mana pelanggan melakukan pemesanan, yang diproses dengan item baris, pembayaran, dan pelacakan persediaan.

Model ini menangkap transaksi bisnis, manajemen siklus hidup pesanan, dan polimorfisme pembayaran — merupakan hal yang umum dalam desain perangkat lunak perusahaan.

✅ 1. Struktur Kelas & Kompartemen

Kelas	Atribut	Operasi	Catatan
`Pelanggan`	`nama: String`, `alamat: String`	—	Entitas sederhana, tanpa operasi (umum dalam model tingkat tinggi)
`Pesanan`	`tanggal: Tanggal`, `status: String`	`hitungPajak(): float`, `hitungTotal(): float`, `hitungBeratTotal(): float`	Objek bisnis utama
`DetailPesanan`	`kuantitas: int`, `statusPajak: String`	`hitungSubTotal(): float`, `hitungBerat(): float`	Baris item dalam pesanan
`Item`	`deskripsi: String`, `beratPengiriman: float`	`dapatkanHargaBerdasarkanKuantitas(kuantitas: int): float`, `adaStok(): boolean`	Item katalog produk
`Pembayaran` (abstrak)	`jumlah: float`	`otorisasi(): boolean`	Kelas dasar abstrak
`Tunai`	`tunaiYangDitawarkan: float`	—	Jenis pembayaran konkret
`Cek`	`nama: String`, `IDBank: String`	`otorisasi(): boolean`	Pembayaran khusus
`Kredit`	`nomor: String`, `tipe: String`, `tglBerlaku: Date`	`otorisasi(): boolean`, `dapatkanPajak(): float`	Mendukung perhitungan pajak

🔹 Catatan: Semua atribut dan operasi adalah publik secara default dalam diagram ini (umum dalam contoh pendidikan).

🔗 Hubungan Utama & Multiplisitas

Hubungan	Tipe	Multiplisitas	Deskripsi
`Pelanggan` — `Pesanan`	Asosiasi	`1` → `0..*`	Satu pelanggan dapat melakukan nol atau lebih pesanan
`Pesanan` — `DetailPesanan`	Agregasi (diagram berlian kosong)	`1` → `1..*`	Satu pesanan memiliki satu atau lebih item baris
`DetailPesanan` — `Item`	Asosiasi	`1` → `0..*`	Satu item dapat muncul dalam banyak detail pesanan
`Pesanan` — `Pembayaran`	Asosiasi	`1` → `1`	Setiap pesanan memiliki tepat satu pembayaran
`Pembayaran` — `Tunai`, `Cek`, `Kredit`	Generalisasi (pewarisan)	`1` → `1`	Perilaku polimorfik melalui pewarisan

✅ Kelipatan didorong oleh aturan bisnis:

Pesanan harus memiliki setidaknya satu detail (1..*)

Pembayaran harus dikaitkan dengan tepat satu pesanan

Seorang pelanggan mungkin tidak memiliki pesanan (misalnya, pengguna baru)

🧠 Prinsip Desain yang Digambarkan

Prinsip	Cara Penerapannya
Polimorfisme	`Pembayaran` bersifat abstrak; `authorize()` diimplementasikan secara berbeda di `Tunai`, `Cek`, `Kredit`.
Abstraksi	`Pembayaran`kelas abstrak menyembunyikan rincian implementasi.
Pemisahan Tanggung Jawab	`Pesanan`menangani logika pesanan, `Item`menangani data produk, `Pembayaran`menangani pemrosesan keuangan.
Enkapsulasi	Data dan metode dikelompokkan secara logis dalam kelas.
Dapat Digunakan Kembali	`Item`dapat digunakan kembali di berbagai `DetailPesanan`contoh.

🛠️ Kasus Penggunaan & Aplikasi Praktis

Platform e-commerce (contoh: Shopify, Amazon)
Sistem POS (ritel, restoran)
Sistem manajemen persediaan dan pesanan
Pemodelan transaksi keuangan

💡 Kiat Praktik Terbaik: Gunakan DetailPesanan sebagai kelas hubung (kelas asosiatif) untuk menyimpan data tambahan seperti hargaSatuan, tarifPajak, atau diskon.

📌 Studi Kasus 2: Antarmuka GUI Aplikasi Menggambar

🔹 Konteks Domain

Editor grafis yang disederhanakan (seperti alat Paint dasar atau CAD), yang memungkinkan pengguna menggambar bentuk, memindahkannya, dan mengelola kanvas.

Sistem ini menunjukkan arsitektur antarmuka GUI, warisan geometris, dan desain berbasis komposisi.

✅ 1. Struktur Kelas & Kompartemen

Kelas	Atribut	Operasi	Stereotip
`Jendela`	—	`buka()`, `tutup()`, `tampilkan()`, `gerak()`, `tanganiKejadian()`	`<<batas>>`
`Bentuk` (abstrak)	—	`gambar()`, `gerak()`, `hapus()`, `ubahUkuran()`	`<<entitas>>`
`Lingkaran`	`jariJari: float`, `pusat: Titik`	`luas()`, `keliling()`, `setPusat()`, `setJariJari()`	`<<entitas>>`
`PersegiPanjang`	`lebar: float`, `tinggi: float`, `kiriAtas: Titik`	`luas()`, `keliling()`, `pindah()`	`<<entitas>>`
`Poligon`	`titikTitik: Daftar<Titik>`	`luas()`, `pindah()`, `dapatkanKeliling()`	`<<entitas>>`
`Titik`	`x: float`, `y: float`	`translasi(dx: float, dy: float)`	`<<entitas>>`
`KonteksGambar`	—	`setWarna()`, `bersihkanLayar()`, `getUkuranVertikal()`, `getUkuranHorizontal()`	`<<kontrol>>`
`Bingkai`	—	—	`<<entitas>>`
`JendelaKonsol`, `KotakDialog`	—	`buka()`, `tutup()`	`<<batas>>`
`KontrolerData`	—	`simpan()`, `muat()`, `validasi()`	`<<kontrol>>`

🔹 Stereotip digunakan untuk mengklasifikasikan peran:

<<entitas>>: Data atau objek domain

<<batas>>: Elemen antarmuka pengguna (jendela, dialog)

<<kontrol>>: Logika bisnis atau lapisan koordinasi

🔗 Hubungan Utama & Kelipatan

Hubungan	Jenis	Kelipatan	Deskripsi
`Jendela` — `Bentuk`	Agregasi (bentuk berlian kosong)	`1` → `0..*`	Jendela berisi beberapa bentuk
`Bentuk` — `Titik`	Komposisi (bentuk berlian penuh)	`1` → `1..*`	Bentuk memiliki titik-titiknya sendiri (misalnya, pusat, titik sudut)
`Jendela` — `Kejadian`	Ketergantungan (garis putus-putus)	`1` → `1`	Jendela bereaksi terhadap kejadian (misalnya, klik mouse)
`Bingkai` — `Jendela`	Ketergantungan (putus-putus)	`1` → `1`	Bingkai adalah wadah jendela utama
`Konteks Gambar` — `Jendela`	Ketergantungan	`1` → `1`	Konteks gambar yang digunakan jendela untuk rendering

✅ Komposisi vs Agregasi:

Komposisi (lian berisi): Jika sebuah Lingkaran dihapus, maka Titik (pusat) juga dihancurkan.

Agregasi (lian berongga): Jika sebuah Jendela ditutup, maka Bentukobjek dihapus, tetapi mereka dapat ada secara mandiri.

🧠 Prinsip Desain yang Digambarkan

Prinsip	Cara Penerapannya
Pewarisan & Polimorfisme	Semua `Bentuk` subclass menerapkan `gambar()` dengan cara yang berbeda.
Komposisi daripada Pewarisan	`Lingkaran` memiliki sebuah `Titik` melalui komposisi — kepemilikan yang kuat.
Pola ECB (Entitas-Kontrol-Batasan)	Pemisahan yang jelas atas perhatian:

<<entitas>>: Bentuk, Titik
<<kontrol>>: DrawingContext, DataController
<<boundary>>: Window, DialogBox |
| Inversi Ketergantungan | Window bergantung pada Event, tetapi tidak memiliki itu — keterikatan longgar. |
| Tanggung Jawab Tunggal | Setiap kelas memiliki satu tujuan yang jelas (misalnya, DrawingContext mengelola rendering). |

🛠️ Kasus Penggunaan & Aplikasi Praktis

Editor grafis (misalnya, Microsoft Paint, Adobe Illustrator)
Perangkat lunak CAD
Pengembangan game (rendering bentuk 2D)
Rangka kerangka antarmuka pengguna (misalnya, JavaFX, Qt, React Canvas)
Alat pembelajaran untuk mengajarkan OOP dan geometri

💡 Kiat Praktik Terbaik: Gunakan List<Shape> di Window untuk mendukung penambahan/penghapusan bentuk secara dinamis. Gunakan Iterator<Shape> untuk menelusuri dan merender.

🔍 Analisis Perbandingan: Sistem Pesanan vs Aplikasi Gambar

Fitur	Sistem Pemrosesan Pesanan	Aplikasi Gambar
Bidang Utama	Bisnis / Transaksional	GUI / Interaktif
Pola Utama	Model pesanan item baris + Pembayaran Polimorfik	Hierarki bentuk + Komposisi
Hubungan Kunci	Agregasi, Asosiasi, Generalisasi	Komposisi, Agregasi, Ketergantungan
Tingkat Abstraksi	Logika bisnis tingkat tinggi	Logika geometris & UI tingkat rendah
Stereotip yang Digunakan	Minimal	Berat (`<<entity>>`, `<<boundary>>`, `<<control>>`)
Fokus Multiplicity	0.., 1.., 1	1..*, umur komposisi
Penggunaan Pewarisan	`Pembayaran` → `Tunai`, `Cek`, `Kredit`	`Bentuk` → `Lingkaran`, `Persegi Panjang`, `Poligon`
Siklus Hidup	Pesanan → Pembayaran → Barang	Jendela → Bentuk → Titik (komposisi)
Sorotan Praktik Terbaik	Kelas Gabungan (`DetailPesanan`)	Pola ECB, komposisi, ketergantungan
Kasus Penggunaan Umum	ERP, e-commerce, sistem POS	Alat grafis, desain antarmuka pengguna, mesin game

🏁 Poin Penting & Praktik Terbaik

Prinsip	Ringkasan
Gunakan Kelas Tiga Bagian	Tampilkan selalu: `Nama`, `Atribut`, `Operasi` untuk kejelasan.
Bersikap Teliti dengan Kelipatan	Gunakan `0..`, `1..`, `1` untuk mencerminkan batasan dunia nyata.
Pilih Agregasi vs Komposisi dengan Bijak	Gunakan berlian berisi untuk kepemilikan yang kuat (komposisi), berlian kosong untuk “memiliki” yang longgar (agregasi).
Manfaatkan Pewarisan untuk Polimorfisme	Gunakan kelas abstrak (`Pembayaran`, `Bentuk`) untuk mendefinisikan perilaku umum.
Terapkan Stereotip untuk Arsitektur	`<<entitas>>`, `<<batas>>`, `<<kontrol>>` membantu memvisualisasikan arsitektur berlapis.
Gunakan Ketergantungan untuk “Menggunakan”	Garis putus-putus menunjukkan ikatan yang lebih lemah — misalnya, `Jendela` bergantung pada `Kejadian`, tetapi tidak memiliki miliknya.
Model Konsep Dunia Nyata	Biarkan domain membimbing desain Anda — jangan membuatnya terlalu rumit.
Jaga Diagram Tetap Mudah Dibaca	Hindari kekacauan; kelompokkan kelas yang terkait; gunakan alat tata letak (misalnya, PlantUML, StarUML, Lucidchart).

🧩 Bonus: Representasi Teks (PlantUML)

📦 Sistem Pemrosesan Pesanan (PlantUML)

PlantUML

Edit PlantUML di VPasCode

PlantUML Edit PlantUML in VPasCode

@startuml
class Customer {
  - name: String
  - address: String
}

class Order {
  - date: Date
  - status: String
  + calcTax(): float
  + calcTotal(): float
  + calcTotalWeight(): float
}

class OrderDetail {
  - quantity: int
  - taxStatus: String
  + calcSubTotal(): float
  + calcWeight(): float
}

class Item {
  - description: String
  - shippingWeight: float
  + getPriceForQuantity(int): float
  + inStock(): boolean
}

class Payment {
  - amount: float
  + authorize(): boolean
}

class Cash {
  - cashTendered: float
}

class Check {
  - name: String
  - bankID: String
  + authorized(): boolean
}

class Credit {
  - number: String
  - type: String
  - expDate: Date
  + authorized(): boolean
  + getTax(): float
}

Customer "1" -- "0..*" Order
Order "1" -- "1..*" OrderDetail
OrderDetail "1" -- "1" Item
Order "1" -- "1" Payment
Payment "1" <|-- "1" Cash
Payment "1" <|-- "1" Check
Payment "1" <|-- "1" Credit

@enduml

Edit PlantUML in VPasCode

Edit PlantUML di VPasCode

🛠️ Manfaat Utama Model Visual AI di Visual Paradigm

Manfaat	Deskripsi
🚀 Kecepatan	Berpindah dari ide ke diagram dalam hitungan detik — tidak perlu lagi memulai dari awal.
📚 Akurasi	AI menerapkan standar UML, mengurangi kesalahan sintaks dan logika.
🧠 Inferensi Cerdas	Memahami konteks: misalnya, “memiliki” → agregasi; “memiliki” → komposisi.
🔄 Penyempurnaan Iteratif	Sunting petunjuk Anda: “Tambahkan bidang diskon ke OrderDetail” → AI memperbarui diagram.
🔄 Generasi Kode	Ekspor diagram langsung ke Java, Python, C#, atau skema SQL.
🤝 Kolaborasi	Bagikan diagram yang dihasilkan AI dengan tim melalui cloud — ideal untuk kerja agile dan jarak jauh.
📚 Alat Pembelajaran	Membantu siswa dan pengembang pemula mempelajari UML dengan melihat bagaimana bahasa alami dipetakan ke diagram.

🧩 Kiat Pro untuk Hasil Terbaik

Buat spesifik dalam permintaan Anda:

❌ “Buat diagram untuk sebuah toko.”
✅ “Buat diagram kelas UML untuk sistem ritel dengan Customer, Order, OrderDetail, Item, dan Payment. Gunakan generalisasi untuk jenis pembayaran: Kredit, Cek, Tunai.”
Gunakan istilah khusus bidang:
Kata-kata seperti“memiliki”, “tergantung pada”, “mewarisi”, “berisi”, “mewakili” memicu interpretasi UML yang benar.
Gabungkan AI dengan pengeditan manual:
AI memberi Anda titik awal yang kuat — lalu sempurnakan tata letak, tambahkan catatan, atau sesuaikan multiplisitas.
Gunakan AI untuk prototipe:
Cepat eksplorasi berbagai alternatif desain (misalnya, “Bagaimana jika OrderDetail adalah kelas terpisah?” → AI menghasilkannya secara instan).

🔄 AI + Keahlian Manusia = Desain Optimal

AI Visual Paradigm tidak menggantikan berpikir desain — iamemperkuatnya.

AI menangani mekanisme: sintaks, struktur, hubungan.
Anda menyediakan visi: aturan bisnis, keputusan arsitektur, logika domain.

✅ Pikirkan sebagai kopilot untuk arsitek dan desainer perangkat lunak — bukan pengganti penilaian, tetapi penguat kekuatan yang kuat.

📌 Kesimpulan Akhir: Mengapa Ini Mengubah Semuanya

Tantangan	Tanpa AI	Dengan Visual Paradigm AI
Waktu untuk membuat diagram	20–40 menit	< 1 menit
Akurasi	Mudah mengalami kesalahan	Tinggi (LLM yang dilatih pada UML nyata)
Kurva pembelajaran	Curam bagi pemula	Rendah — cukup jelaskan
Kolaborasi	Berbagi secara manual	Berdasarkan cloud, real-time
Kecepatan iterasi	Lambat	Umpan balik instan

💡 Ini bukan sekadar kemudahan — ini adalah pergeseran paradigma dalam cara kita merancang perangkat lunak.

📬 Siap untuk Mencobanya?

👉 Mulai dengan Visual Paradigm AI Visual Modeling:

https://www.visual-paradigm.com
Tingkat gratis tersedia (termasuk fitur AI)
Bekerja di browser atau desktop (Windows/Mac/Linux)

✅ Sempurna untuk pelajar, pengembang, arsitek, dan tim yang membangun sistem dunia nyata.

🏁 Kesimpulan: Masa Depan UML adalah Didukung oleh AI

Dua diagram UML klasik — Sistem Pesanan Penjualan dan Aplikasi Gambar — tidak lagi hanya contoh statis di buku teks.

Dengan Visual Paradigm’s AI Visual Modeling, mereka menjadi:

Prototipe dinamis
Rencana kolaboratif
Desain siap kode

🚀 Dari ide ke diagram dalam hitungan detik. Dari diagram ke kode dalam hitungan menit.

📚 Pikiran Akhir:
“Di era AI, desain perangkat lunak terbaik bukan hanya tentang menulis kode — tetapi tentang menjelaskan sistem Anda dengan jelas, dan membiarkan AI menyelesaikan sisanya.”

✅ Sekarang Anda tidak hanya mampu memahami diagram kelas UML — tetapi juga membuatnya lebih cepat, lebih cerdas, dan lebih akurat dari sebelumnya.

🛠️ Langkah Selanjutnya: Coba fitur AI dengan salah satu petunjuk di atas — dan saksikan keajaibannya terjadi!
🎯 Diagram Anda berikutnya hanya satu kalimat lagi.

📘 Studi Kasus Diperbarui | Didukung oleh Visual Paradigm AI Visual Modeling
✨ Mengubah ide menjadi UML — Segera. Akurat. Secara Cerdas.

Pembuat Diagram Kelas UML Berbasis AI oleh Visual Paradigm: Halaman ini menjelaskan alat canggih yang dibantu AI yang secara otomatis menghasilkan diagram kelas UML dari deskripsi bahasa alami. Alat ini dirancang untuk secara signifikan mempermudah proses desain dan pemodelan perangkat lunak.
Studi Kasus Nyata: Menghasilkan Diagram Kelas UML dengan AI Visual Paradigm: Studi kasus yang terperinci menunjukkan bagaimana asisten AI berhasil mengubah persyaratan teks menjadi diagram kelas UML yang akurat untuk proyek dunia nyata.
Tutorial Komprehensif: Hasilkan Diagram Kelas UML dengan Asisten AI Visual Paradigm: Sumber daya ini menyediakan panduan langkah demi langkah tentang cara menggunakan asisten AI daring untuk membuat diagram kelas UML yang tepat langsung dari input teks biasa.
Membuat Diagram Kelas UML untuk Sistem Perpustakaan Menggunakan AI dan Visual Paradigm: Posting blog praktis yang menjelaskan proses spesifik dalam membuat diagram kelas untuk sistem manajemen perpustakaan menggunakan alat pemodelan AI.
Obrolan AI Interaktif untuk Generasi Diagram Kelas UML: Antarmuka percakapan interaktif ini memungkinkan pengguna menghasilkan dan menyempurnakan diagram kelas UML melalui interaksi bahasa alami secara real-time di browser.
Membangun Diagram Kelas Sistem Pemesanan Hotel dengan AI Visual Paradigm: Tutorial praktis yang memandu pengguna dalam membuat model sistem hotel yang komprehensif dengan memanfaatkan kemampuan AI terintegrasi.
Studi Kasus: Analisis Teks Berbasis AI untuk Generasi Diagram Kelas UML: Studi ini mengeksplorasi bagaimana analisis teks yang didorong AI memungkinkan generasi diagram yang akurat dan efisien dari persyaratan yang tidak terstruktur.
Bagaimana AI Meningkatkan Pembuatan Diagram Kelas di Visual Paradigm: Eksplorasi tentang bagaimana Visual Paradigm memanfaatkan AI untuk mengotomatisasi dan meningkatkan pembuatan diagram kelas untuk desain perangkat lunak yang lebih cepat.
Mempermudah Diagram Kelas dengan AI Visual Paradigm: Artikel ini menjelaskan bagaimana alat berbasis AI mengurangi kompleksitas dan waktu yang dibutuhkan untuk membuat model yang akurat untuk proyek perangkat lunak.
Dari Deskripsi Masalah ke Diagram Kelas: Analisis Teks Berbasis AI: Panduan yang berfokus pada eksplorasi bagaimana AI mengubah deskripsi masalah bahasa alami menjadi diagram kelas yang terstruktur untuk pemodelan perangkat lunak.
