UMLアクティビティ図とビジネスプロセスモデリングの包括的ガイド

1. UMLアクティビティ図の紹介

UML（統合モデリング言語）のアクティビティ図は、ワークフロー、ビジネスプロセス、複雑なアルゴリズムを可視化するための強力なツールです。順次的および並列的なアクティビティを示すのに特に効果的であり、動的システムのモデリングに最適です。アクティビティ図はステークホルダーがアクティビティの流れを理解し、潜在的なボトルネックを特定し、プロセスを最適化するのに役立ちます。

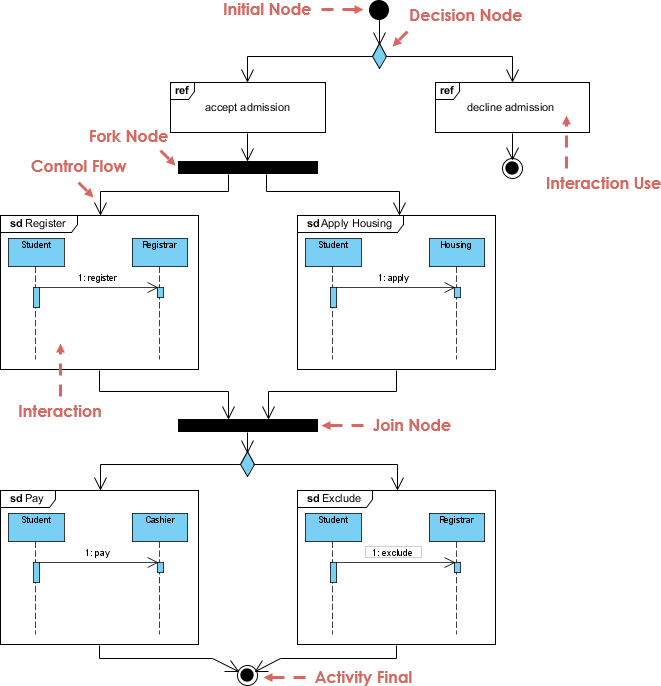

2. 主要な記法と要素

アクティビティ図は、プロセスのさまざまな要素を表すための標準化された記号のセットを使用しています：

• アクションノード：長方形で表され、プロセス内の特定のタスクやアクション（例：「支払いの確認」）を示します。
• 制御フロー：アクションが実行される順序を示す矢印です。
• フォーク／ジョイン：並列パスを分割または統合するために使用されます。フォークはプロセスが複数の並列パスに分岐する場所を示し、ジョインは並列パスが収束する場所を示します。
• オブジェクトノード：システム内を移動するデータやオブジェクトを表します（例：配送ワークフローにおける小包）。
• パーティション（スイムレーン）：役割や責任に基づいてアクティビティを分割し（例：「顧客」、「ドライバー」）、各アクションの責任者を明確にします。

3. ビジネスプロセスモデリングにおける応用

ビジネスワークフローの可視化

アクティビティ図は、複数の当事者を含む複雑なビジネスワークフローを可視化するのに特に役立ちます。たとえば、小包配達会社はアクティビティ図を次のように使用できます：

1. 顧客、ドライバー、および内部システム間の相互作用をマッピングする。
2. 配送経路における重複したステップなどの非効率性を特定する。
3. タスクを並列化して効率を向上させるなど、視覚的に最適化を検討する。

データフローのモデリング

アクティビティ図は、システム内のデータフローをモデリングするためにも使用できます。制御フローとデータフローの両方を示すことで、従来のデータフローダイアグラム（DFD）を置き換えることができます。オブジェクトノードは、データ（例：在庫記録）がアクション間をどのように移動するかを示すことができます。

4. 効果的なモデリングのためのガイドライン

• 高レベルから始める：簡略化された「レベル0」図から始め、主要なステップ（例：「注文受領」→「出荷」）を概要として示します。サブダイアグラムを使用して詳細を拡張し、 ラケ記法 を用いてサブタスクに詳細を掘り下げます。
• 一貫した抽象化：同じ図内のアクションが類似した粒度レベルを持つことを確認してください。同じ図内で高レベルのアクションと詳細なサブタスクを混在させないようにしてください。
• パーティションを活用する: マルチアクターのプロセスにおける役割固有のタスクを明確化するためにパーティションを使用する。これにより、異なる役割や部門が実行するアクションを分離することができる。

5. 高度な応用

並行プログラミング

アクティビティ図は、次のような並列アルゴリズムのモデリングに適している：

• 3D シミュレーション: データのサブブロックを処理するスレッドを表すためにパーティションを使用する。
• 気象モデリング: 同時計算を表すためにフォークとジョインを使用する。

他のUMLモデルとの統合

• 相互作用図: システムシーケンス図（SSD）で特定されたシステム操作は、アクティビティ図のアクションにマッピングできる。
• クラス図: アクティビティ図内のオブジェクトノードは、クラス図におけるドメインクラスに対応することが多い（例：製品説明小売システムにおけるもの）。

6. BPMNとの比較

アクティビティ図は強力であるが、BPMN（ビジネスプロセスモデルと表記）とはいくつかの点で異なる：

選択のタイミング:

• アクティビティ図: 技術的なワークフロー、ソフトウェア設計、または他のUMLモデルとの統合に使用する。
• BPMN: 詳細なイベントおよびルールのモデリングを必要とする部門間のビジネスプロセスに使用する。

8. 例：小包配送プロセス

小包配送プロセスを検討する：

1. 顧客が注文を提出: このアクションは「注文処理」アクションをトリガーする。
2. 並列タスク: プロセスは「出荷準備」（倉庫）と「請求書作成」（請求）に分岐する。
3. データフロー: オブジェクトノードは、最終配送のための結合が行われるまで、小包と請求書を追跡する。

9. 結論

UMLアクティビティ図は、ワークフローのモデリング、プロセスの最適化、技術的視点とビジネス的視点の橋渡しに不可欠である。高レベルの抽象化やパーティションの使用といったガイドラインに従うことで、チームはコミュニケーションをスムーズにし、効率を高めることができる。アクティビティ図は特定の文脈でBPMNを補完するが、その強みはUMLエコシステムとの統合性と技術的な明確さを提供できる点にある。
