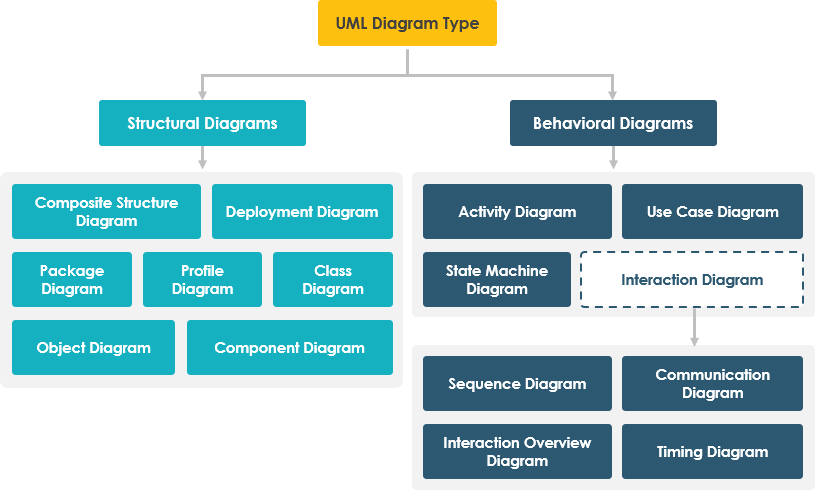

Kompleksny studium przypadku diagramu klas UML: modelowanie systemów rzeczywistych z wykorzystaniem najlepszych praktyk

„Dobrze zaprojektowany diagram klas to nie tylko obraz — to projekt architektury oprogramowania, który uchwytywa strukturę i zachowanie w wspólnej języku.”

To studium przypadku dostarcza kompleksanalizę szczegółowądwóch klasycznych przykładów diagramów klas UML:

1. System przetwarzania zamówień handlowych (domena biznesowa)

2. GUI aplikacji do rysowania (domena UI/interaktywna)

Razem ilustrują podstawowe zasady modelowania UML, szablony projektowe, oraz najlepsze praktyki wykorzystywane w rzeczywistym inżynierii oprogramowania. To studium przypadku jest idealne dla studentów, programistów i architektów poszukujących zrozumienia, jak modelować złożone systemy za pomocą diagramów klas UML skutecznie.

🎯 Cel

Zanalizować i porównać dwa reprezentatywne diagramy klas UML pod kątem:

• Struktura klasy i projekt kompartmentów

• Typy relacji i wielokrotność

• Dziedziczenie i polimorfizm

• Kompozycja w porównaniu do agregacji

• Stereotypy i wzorce architektoniczne

• Zasady projektowania i zastosowanie w świecie rzeczywistym

📌 Studium przypadku: System przetwarzania zamówień handlowych

🔹 Kontekst domeny

System e-commerce detaliczny lub system punktu sprzedaży (POS), w którym klienci składają zamówienia, które są przetwarzane z pozycjami, płatnościami i śledzeniem zapasów.

Ten model zapisuje transakcje biznesowe, zarządzanie cyklem życia zamówienia, oraz polimorfizm płatności — podstawa projektowania oprogramowania dla przedsiębiorstw.

✅ 1. Struktura klasy i kompartamenty

🔹 Uwaga: Wszystkie atrybuty i operacje są publiczne domyślnie na tych diagramach (powszechnie stosowane w przykładach edukacyjnych).

🔗 Kluczowe relacje i mnożności

✅ Wielokrotność jest określona zasadami biznesowymi:

• Zamówienie musi mieć co najmniej jeden szczegół (1..*)

• Płatność musi być powiązana z dokładnie jednym zamówieniem

• Klient może nie mieć żadnych zamówień (np. nowy użytkownik)

🧠 Zilustrowane zasady projektowania

🛠️ Przypadki użycia i zastosowania praktyczne

• Platformy e-commerce (np. Shopify, Amazon)

• Systemy POS (detal, restauracje)

• Systemy zarządzania zapasami i zamówieniami

• Modelowanie transakcji finansowych

💡 Porada najlepszej praktyki: Użyj Szczegóły zamówienia jako klasy połączeniowej (klasa asocjacyjna) do przechowywania dodatkowych danych, takich jak cena jednostkowa, stavka podatku, lub rabat.

📌 Studium przypadku 2: GUI aplikacji do rysowania

🔹 Kontekst domeny

Uproszczony edytor graficzny (podobny do podstawowego programu Paint lub narzędzia CAD), umożliwiający użytkownikom rysowanie kształtów, przemieszczanie ich oraz zarządzanie płótnem.

Ten system ilustruje Architektura interfejsu graficznego, dziedziczenie geometryczne, oraz projekt oparty na kompozycji.

✅ 1. Struktura klasy i kompartamenty

🔹 Stereotypysą używane do klasyfikacji ról:

• <<istota>>: Obiekty danych lub domenowe

• <<graniczny>>: Elementy interfejsu użytkownika (okna, okna dialogowe)

• <<kontrola>>: Logika biznesowa lub warstwy koordynacji

🔗 Kluczowe relacje i wielokrotności

✅ Kompozycja vs agregacja:

• Kompozycja (wypełniony diament): Jeśli Koło jest usunięte, jego Punkt (center) jest również niszczone.

• Agregacja (pusta diament): Jeśli Okno zamyka się, jego Figura obiekty są usuwane, ale mogą istnieć niezależnie.

🧠 Zilustrowane zasady projektowania

• <<encja>>: Figura, Punkt

• <<kontrola>>: Kontekst rysowania, Kontroler danych

• <<granica>>: Okno, Okno dialogowe |
  | Odwrócenie zależności | Oknozależy odZdarzenie, ale nie jest jej właścicielem — rozłączna koherencja. |
  | Jedna odpowiedzialność | Każda klasa ma jedno jasne zadanie (np. Kontekst rysowania zarządza renderowaniem). |

🛠️ Przypadki użycia i zastosowania praktyczne

• Edytory graficzne (np. Microsoft Paint, Adobe Illustrator)

• Oprogramowanie CAD

• Tworzenie gier (renderowanie figur 2D)

• Frameworki interfejsu użytkownika (np. JavaFX, Qt, React Canvas)

• Narzędzia edukacyjne do nauczania OOP i geometrii

💡 Porada najlepszej praktyki: Użyj List<Shape> w Okno w celu obsługi dynamicznego dodawania/usuwania kształtów. Użyj Iterator<Shape> do przeszukiwania i renderowania.

🔍 Analiza porównawcza: system zamówień vs aplikacja do rysowania

🏁 Kluczowe wnioski i najlepsze praktyki

🧩 Dodatkowo: reprezentacja tekstowa (PlantUML)

📦 System przetwarzania zamówień (PlantUML)

@startuml
class Klient {
  - name: String
  - address: String
}

class Zamówienie {
  - date: Date
  - status: String
  + calcTax(): float
  + calcTotal(): float
  + calcTotalWeight(): float
}

class SzczegółyZamówienia {
  - quantity: int
  - taxStatus: String
  + calcSubTotal(): float
  + calcWeight(): float
}

class Produkt {
  - description: String
  - shippingWeight: float
  + getPriceForQuantity(int): float
  + inStock(): boolean
}

class Płatność {
  - amount: float
  + authorize(): boolean
}

class Gotówka {
  - cashTendered: float
}

class Czek {
  - name: String
  - bankID: String
  + authorized(): boolean
}

class KartaKredytowa {
  - number: String
  - type: String
  - expDate: Date
  + authorized(): boolean
  + getTax(): float
}

Klient "1" -- "0..*" Zamówienie
Zamówienie "1" -- "1..*" SzczegółyZamówienia
SzczegółyZamówienia "1" -- "1" Produkt
Zamówienie "1" -- "1" Płatność
Płatność "1" <|-- "1" Gotówka
Płatność "1" <|-- "1" Czek
Płatność "1" <|-- "1" KartaKredytowa

@enduml

🛠️ Główne korzyści z modelowania wizualnego z wykorzystaniem AI w Visual Paradigm

Zalety	Opis
🚀 Szybkość	Przejdź od pomysłu do schematu w kilka sekund — nie musisz już zaczynać od zera.
📚 Dokładność	AI zapewnia zgodność z normami UML, zmniejszając błędy składniowe i logiczne.
🧠 Inteligentne wnioskowanie	Rozumie kontekst: np. „ma” → agregacja; „posiada” → kompozycja.
🔄 Iteracyjne doskonalenie	Edytuj swoje polecenie: „Dodaj pole rabat do OrderDetail” → AI aktualizuje schemat.
🔄 Generowanie kodu	Eksportuj schemat bezpośrednio do Java, Python, C# lub schematu SQL.
🤝 Współpraca	Udzielaj dostępu do diagramów generowanych przez AI zespołom przez chmurę — idealne dla pracy agilnej i zdalnej.
📚 Narzędzie do nauki	Pomaga studentom i młodym programistom nauczyć się UML, pokazując, jak język naturalny przekłada się na schematy.

---

🧩 Porady ekspertów dla najlepszych wyników

1. Bądź konkretny w swoich poleceniach:


   ❌ „Stwórz diagram sklepu.“
   ✅ „Stwórz diagram klas UML dla systemu detalicznego z klasami: Klient, Zamówienie, DetalZamówienia, Przedmiot i Płatność. Użyj generalizacji dla typów płatności: Karta kredytowa, Czek, Gotówka.“

2. Użyj terminów specyficznych dla dziedziny:
   Słowa takie jak„posiada“, „zależy od“, „dziedziczy“, „zawiera“, „reprezentuje“ wywołuje poprawne rozumienie UML.
3. Połącz AI z edycją ręczną:
   AI daje Ci sólidy punkt wyjścia — a następnie dopasuj układ, dodaj notatki lub zmień mnożności.
4. Użyj AI do prototypowania:
   Szybko eksploruj wiele alternatyw projektowych (np. „A co jeśli DetalZamówienia to osobna klasa?” → AI generuje ją natychmiast).

---

🔄 AI + Ekspertyza ludzka = Optymalny projekt

AI Visual Paradigm nie zastępuje myślenia projektowego — onawzmacnia je.

• AI obsługuje mechanikę: składnia, struktura, relacje.
• Podajesz wizję: zasady biznesowe, decyzje architektoniczne, logika domeny.

✅ Traktuj to jakopomocnika dla architektów i projektantów oprogramowania — nie zastępuje oceny, ale potężnego mnożnika siły.

---

📌 Ostateczne zdanie: Dlaczego to wszystko zmienia

Wyzwanie	Bez AI	Z Visual Paradigm AI
Czas na stworzenie diagramu	20–40 minut	< 1 minuta
Dokładność	Podatne na błędy	Wysoka (LLM szkolone na rzeczywistym UML)
Krzywa nauki	Ostra dla początkujących	Niska — po prostu opisz
Współpraca	Ręczne udostępnianie	Oparte na chmurze, w czasie rzeczywistym
Szybkość iteracji	Wolno	Natychmiastowa odpowiedź

💡 To nie jest tylko wygoda — to przesunięcie paradigmatyczne w sposobie projektowania oprogramowania.

---

📬 Gotowy na wypróbowanie?

👉 Rozpocznij korzystanie z modelowania wizualnego AI Visual Paradigm:

• https://www.visual-paradigm.com
• Dostępna warstwa darmowa (zawiera funkcje AI)
• Działa w przeglądarce lub na pulpicie (Windows/Mac/Linux)

✅ Idealne dla studentów, programistów, architektów i zespołów tworzących systemy rzeczywiste.

---

🏁 Wnioski: Przyszłość UML to modelowanie z wykorzystaniem AI

Dwa klasyczne diagramy UML —System zamówień sprzedaży i Aplikacja do rysowania — nie są już tylko statycznymi przykładami z podręczników.

Za pomocą modelowania wizualnego AI Visual Paradigm, stają się:

• Dynamiczne prototypy
• Współpracujące szablony
• Projekty gotowe do kodu

🚀 Od pomysłu do diagramu w sekundach. Od diagramu do kodu w minutach.

---

📚 Ostateczna myśl:
„W erze AI najlepsze projektowanie oprogramowania nie polega tylko na pisaniu kodu — polega na jasnym opisaniu swojego systemu i pozostawieniu reszty AI.”

---

✅ Teraz nie tylko potrafisz zrozumieć diagramy klas UML — ale możesz je tworzyć szybciej, inteligentniej i dokładniej niż kiedykolwiek wcześniej.

🛠️ Kolejny krok: Wypróbuj funkcję AI za pomocą jednego z powyższych podpowiedzi — i zobacz, jak dzieje się magia!
🎯 Twój następny diagram jest tylko jednym zdaniem od Ciebie.

---

📘 Zaktualizowano studium przypadku | Uruchomione przez Visual Paradigm AI Modelowanie wizualne
✨ Przekształcanie idei w diagramy UML — natychmiastowo. Precyzyjnie. Inteligentnie.
