包括的なUMLクラス図ケーススタディ：ベストプラクティスを用いた現実世界のシステムのモデリング

「適切に設計されたクラス図は単なる図面ではない。ソフトウェアアーキテクチャの設計図であり、構造と振る舞いを共有された言語で捉えている。」

このケーススタディは、包括的かつ詳細な分析を提供する。2つの古典的なUMLクラス図の例について：

1. 販売注文処理システム（ビジネス分野）

2. 図面作成アプリケーションのGUI（UI／インタラクティブ分野）

これら2つは、UMLモデリングの基本原則, デザインパターン、およびベストプラクティスを現実世界のソフトウェア工学で使用する。このケーススタディは、UMLクラス図を効果的に活用して複雑なシステムをモデリングする方法を理解したい学生、開発者、アーキテクトにとって理想的である。

🎯 目的

2つの代表的なUMLクラス図を以下の観点から分析・比較すること：

• クラス構造とコンパートメント設計

• 関係の種類と多重度

• 継承とポリモーフィズム

• コンポジションと集約の比較

• ステレオタイプとアーキテクチャパターン

• 設計原則と現実世界への適用性

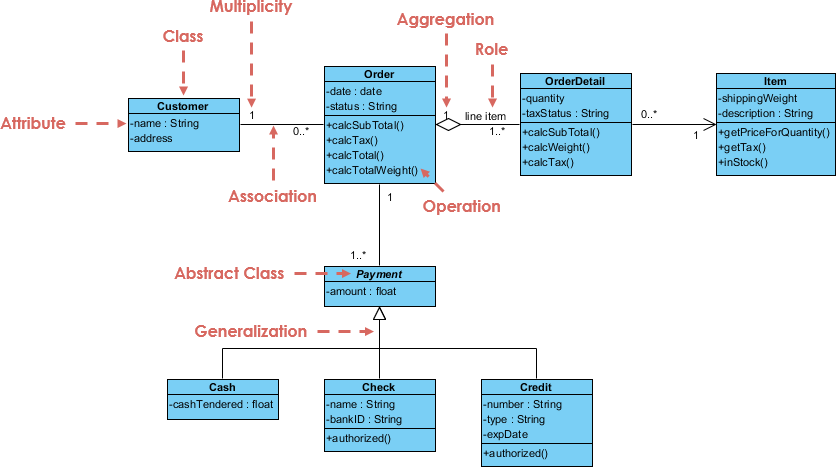

📌 ケーススタディ：販売注文処理システム

🔹 ドメインの文脈

顧客が注文を出し、明細項目、支払い、在庫管理を伴って処理される小売系ECまたはポイント・オブ・サール（POS）システム。

このモデルは～を捉えていますビジネス取引, 注文ライフサイクル管理、および決済の多態性～企業向けソフトウェア設計の定番である。

✅ 1. クラス構造とコンパートメント

🔹 注記:すべての属性および操作はパブリックデフォルトでこれらの図において（教育用の例で一般的）。

🔗 主要な関係性と多重度

✅ 複数性はビジネスルールによって決定される：

• 注文には少なくとも1つの明細が必要（1..*)

• 支払いは正確に1つの注文に関連付けられる必要がある

• 顧客は注文を持たない可能性がある（例：新規ユーザー）

🧠 設計原則の例示

🛠️ 使用例と実用的応用

• ECプラットフォーム（例：Shopify、Amazon）

• POSシステム（小売、レストラン）

• 在庫および注文管理システム

• 金融取引のモデリング

💡 ベストプラクティスのヒント：使用する。注文明細として結合クラス（関連クラス）として、単価, 税率、または割引.

📌 事例2：図面作成アプリケーションのGUI

🔹 ドメインの文脈

簡略化されたグラフィックスエディタ（基本的なペイントやCADツールのようなもの）で、ユーザーが図形を描画したり、移動したり、キャンバスを管理できる。

このシステムは、GUIアーキテクチャ, 幾何学的継承、および構成ベースの設計.

✅ 1. クラス構造とコンパートメント

🔹 ステレオタイプは役割を分類するために使用される：

• <<entity>>：データまたはドメインオブジェクト

• <<boundary>>: UI要素（ウィンドウ、ダイアログ）

• <<コントロール>>: ビジネスロジックまたは調整レイヤー

🔗 主要な関係性と多重性

✅ 合成 vs 集約：

• 合成（実心のダイヤモンド）：もし　円が削除されると、その　点（中央）も破壊される。

• 集約（ハロー・ダイアモンド）：もし、ウィンドウが閉じられると、その形状オブジェクトが削除されるが、それらは独立して存在できる。

🧠 設計原則の図解

• <<エンティティ>>: 形状, 点

• <<コントロール>>: 描画コンテキスト, データコントローラ

• <<境界>>: ウィンドウ, ダイアログボックス |
  | 依存関係の逆転 | ウィンドウは…に依存するイベント、しかし所有はしない——緩い結合。|
  | 単一責任の原則｜各クラスには明確な一つの目的がある（例：描画コンテキスト描画を管理する）。|

🛠️ 使用例と実用的応用

• グラフィックスエディタ（例：Microsoft Paint、Adobe Illustrator）

• CADソフトウェア

• ゲーム開発（2D形状のレンダリング）

• UIフレームワーク（例：JavaFX、Qt、React Canvas）

• OOPおよび幾何学の教育ツール

💡 ベストプラクティスのヒント：使用するList<Shape>でWindow形状の動的追加/削除をサポートする。使用するIterator<Shape>を走査およびレンダリングする。

🔍 比較分析：注文システム vs 図面アプリケーション

🏁 重要なポイントとベストプラクティス

🧩 付録：テキスト表現（PlantUML）

📦 注文処理システム（PlantUML）

@startuml
class Customer {
  - name: String
  - address: String
}

class Order {
  - date: Date
  - status: String
  + calcTax(): float
  + calcTotal(): float
  + calcTotalWeight(): float
}

class OrderDetail {
  - quantity: int
  - taxStatus: String
  + calcSubTotal(): float
  + calcWeight(): float
}

class Item {
  - description: String
  - shippingWeight: float
  + getPriceForQuantity(int): float
  + inStock(): boolean
}

class Payment {
  - amount: float
  + authorize(): boolean
}

class Cash {
  - cashTendered: float
}

class Check {
  - name: String
  - bankID: String
  + authorized(): boolean
}

class Credit {
  - number: String
  - type: String
  - expDate: Date
  + authorized(): boolean
  + getTax(): float
}

Customer "1" -- "0..*" Order
Order "1" -- "1..*" OrderDetail
OrderDetail "1" -- "1" Item
Order "1" -- "1" Payment
Payment "1" <|-- "1" Cash
Payment "1" <|-- "1" Check
Payment "1" <|-- "1" Credit

@enduml

🛠️ Visual ParadigmにおけるAIビジュアルモデリングの主な利点

利点	説明
🚀 スピード	アイデアから図まで数秒で完了 — もうゼロから始める必要はありません。
📚 正確性	AIがUML規格を強制することで、構文エラーおよび論理エラーを削減します。
🧠 スマート推論	文脈を理解します。例：「所有する」→ 集約；「所有している」→ コンポジション。
🔄 反復的改善	プロンプトを編集してください：「OrderDetailに割引フィールドを追加」 → AIが図を更新します。
🔄 コード生成	図を直接Java、Python、C#、またはSQLスキーマにエクスポートできます。
🤝 協働	クラウド経由でAI生成された図をチームと共有 — アジャイル開発やリモートワークに最適です。
📚 学習ツール	自然言語が図にどのように対応するかを確認することで、学生や初心者の開発者がUMLを学ぶのを助けます。

---

🧩 最高の結果を得るためのプロのコツ

1. プロンプトを具体的に:


   ❌ 「店舗用の図を作成してください。」
   ✅ 「Customer、Order、OrderDetail、Item、Paymentを含む小売システム用のUMLクラス図を作成してください。支払いタイプ（Credit、Check、Cash）には一般化を使用してください。」

2. ドメイン固有の用語を使用する:
   以下の言葉のように「所有する」, 「に依存する」, 「継承する」, 「包含する」, 「を表す」正しくUMLの解釈を引き起こす。
3. AIと手動編集を組み合わせる:
   AIはしっかりとした出発点を提供します——その後、レイアウトを調整したり、注釈を追加したり、多重性を修正したりします。
4. プロトタイピングにAIを使用する:
   複数の設計案を迅速に検討する（例：「OrderDetailを別クラスとする場合どうなるか？」→ AIが即座に生成）。

---

🔄 AI + ヒューマンエキスパートise = 最適な設計

Visual ParadigmのAIは設計思考を置き換えるものではない——それはそれを拡張する.

• AIはメカニクスを処理する：構文、構造、関係性。
• あなたがビジョンを提供します: ビジネスルール、アーキテクチャの意思決定、ドメインロジック。

✅ これを「」と考えてくださいソフトウェアアーキテクトおよびデザイナーのコ・パイロット — 判断の代替ではなく、強力な力の倍増器です。

---

📌 最終評価：なぜこれがすべてを変えるのか

課題	AIなし	Visual Paradigm AI あり
図を作成する時間	20〜40分	1分未満
正確性	誤りのリスクが高い	高い（実際のUMLで訓練されたLLM）
習得の難易度	初心者には難しい	低い — 説明するだけ
協働	手動での共有	クラウドベース、リアルタイム
反復速度	遅い	即時フィードバック

💡 これは単なる利便性以上のものであり、ソフトウェアの設計方法におけるパラダイムシフトです。

---

📬 試してみますか？

👉 Visual Paradigm AIビジュアルモデリングの使い始め:

• https://www.visual-paradigm.com
• 無料トライアル利用可能（AI機能を含む）
• ブラウザまたはデスクトップ（Windows/Mac/Linux）で動作

✅ 学生、開発者、アーキテクト、実世界のシステムを構築するチームに最適です。

---

🏁 結論：UMLの未来はAI駆動である

2つの古典的なUML図——売上注文システム および 描画アプリケーション——はもはや静的な教科書例ではなくなっています。

によってVisual ParadigmのAIビジュアルモデリング、それらは次のように変わります：

• 動的プロトタイプ
• 共同作業用のブループリント
• コード準備完了の設計

🚀 アイデアから図まで数秒。図からコードまで数分。

---

📚 最終的な考察：
「AIの時代において、最高のソフトウェア設計とはコードを書くことだけではなく、システムを明確に説明し、残りはAIに任せることである。」

---

✅ 今や、UMLクラス図を理解するだけでなく、これまで以上に早く、賢く、正確に作成できるようになっています。

🛠️ 次のステップ：上のプロンプトのいずれかを使ってAI機能を試してみましょう——そしてその魔法の瞬間を体験してください！
🎯 あなたの次の図は、一文の距離にあります。

---
