व्यापक UML क्लास डायग्राम केस स्टडी: बेस्ट प्रैक्टिस के साथ वास्तविक दुनिया के प्रणालियों का मॉडलिंग

“एक अच्छी तरह से डिज़ाइन किया गया क्लास डायग्राम केवल एक चित्र नहीं है — यह सॉफ्टवेयर आर्किटेक्चर का ब्लूप्रिंट है, जो साझा भाषा में संरचना और व्यवहार दोनों को दर्शाता है।”

यह केस स्टडी एक प्रदान करती हैव्यापक, गहन विश्लेषणदो प्राचीन UML क्लास डायग्राम उदाहरणों का:

1. सेल्स ऑर्डर प्रोसेसिंग सिस्टम (व्यापार क्षेत्र)

2. ड्रॉइंग एप्लिकेशन GUI (UI/इंटरैक्टिव क्षेत्र)

एक साथ, वे दर्शाते हैंमूल UML मॉडलिंग सिद्धांत, डिज़ाइन पैटर्न, औरबेस्ट प्रैक्टिसवास्तविक दुनिया के सॉफ्टवेयर इंजीनियरिंग में उपयोग किए जाने वाले। यह केस स्टडी छात्रों, डेवलपर्स और आर्किटेक्ट्स के लिए आदर्श है जो UML क्लास डायग्राम का उपयोग करके जटिल प्रणालियों को मॉडल करने के तरीके को समझना चाहते हैं।

🎯 उद्देश्य

दो प्रतिनिधित्व वाले UML क्लास डायग्राम के विश्लेषण और तुलना करना, निम्नलिखित दृष्टिकोण से:

• क्लास संरचना और कॉम्पार्टमेंट डिज़ाइन

• संबंध प्रकार और बहुलता

• विरासत और पॉलीमॉर्फिज़म

• संघटन बनाम एग्रीगेशन

• स्टेरियोटाइप्स और आर्किटेक्चरल पैटर्न

• डिज़ाइन सिद्धांत और वास्तविक दुनिया की लागूता

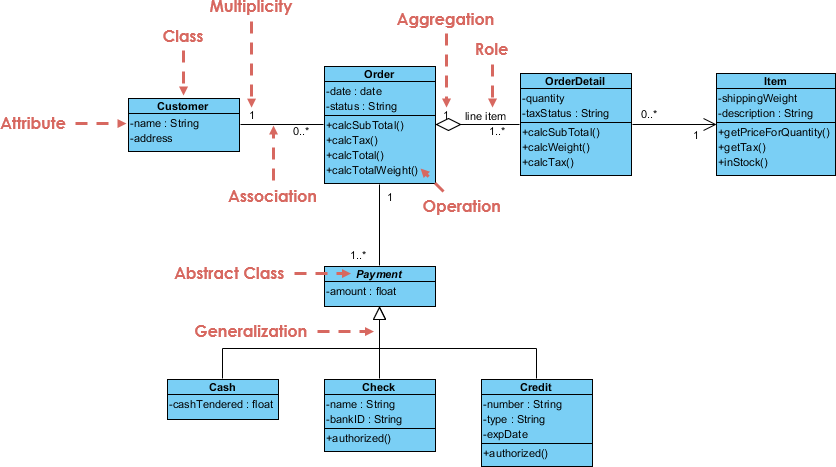

📌 केस स्टडी: सेल्स ऑर्डर प्रोसेसिंग सिस्टम

🔹 क्षेत्र संदर्भ

एक रिटेल ई-कॉमर्स या पॉइंट-ऑफ-सेल (POS) प्रणाली जहां ग्राहक आदेश देते हैं, जिन्हें लाइन आइटम, भुगतान और इन्वेंटरी ट्रैकिंग के साथ प्रोसेस किया जाता है।

इस मॉडल में शामिल है व्यावसायिक लेनदेन, आदेश जीवनचक्र प्रबंधन, और भुगतान बहुआकृति — उद्यम सॉफ्टवेयर डिज़ाइन में एक मूल तत्व।

✅ 1. क्लास संरचना और विभाग

🔹 नोट: सभी गुण और संचालन हैं सार्वजनिक इन आरेखों में डिफ़ॉल्ट रूप से (शैक्षिक उदाहरणों में सामान्य)।

🔗 मुख्य संबंध और गुणांक

✅ गणना व्यापार नियम द्वारा निर्धारित होती है:

• एक आदेश में कम से कम एक विवरण होना चाहिए (1..*)

• एक भुगतान को ठीक एक आदेश से जोड़ा जाना चाहिए

• एक ग्राहक के कोई आदेश नहीं हो सकते हैं (उदाहरण के लिए, नया उपयोगकर्ता)

🧠 चित्रित डिज़ाइन सिद्धांत

🛠️ उपयोग के मामले और व्यावहारिक अनुप्रयोग

• ई-कॉमर्स प्लेटफॉर्म (जैसे शॉपीफाई, अमेज़न)

• पीओएस प्रणाली (रिटेल, रेस्तरां)

• इन्वेंटरी और आदेश प्रबंधन प्रणाली

• वित्तीय लेनदेन मॉडलिंग

💡 सर्वोत्तम अभ्यास का सुझाव: उपयोग करें आदेश विवरण के रूप में जॉइन क्लास (संबंधित क्लास) अतिरिक्त डेटा जैसे इकाई मूल्य, कर दर, या छूट.

📌 केस स्टडी 2: ड्रॉइंग एप्लिकेशन जीयूआई

🔹 डोमेन संदर्भ

एक सरलीकृत ग्राफिक्स संपादक (जैसे बुनियादी पेंट या CAD टूल), जो उपयोगकर्ताओं को आकृतियाँ बनाने, उन्हें हटाने और कैनवास का प्रबंधन करने की अनुमति देता है।

यह प्रणाली दर्शाती है जीयूआई संरचना, ज्यामितीय विरासत, और संयोजन-आधारित डिज़ाइन.

✅ 1. क्लास संरचना और कॉम्पार्टमेंट्स

🔹 स्टेरियोटाइप्स भूमिकाओं को वर्गीकृत करने के लिए उपयोग किया जाता है:

• <<entity>>: डेटा या डोमेन वस्तुएँ

• <<boundary>>: यूआई तत्व (विंडो, डायलॉग)

• <<नियंत्रण>>: व्यापारिक तर्क या समन्वय परतें

🔗 मुख्य संबंध और गुणांक

✅ संघटन बनाम एग्रीगेशन:

• संघटन (पूर्ण डायमंड): यदि एक वृत्त को हटा दिया जाता है, तो इसका बिंदु (केंद्र) को भी नष्ट कर दिया जाता है।

• एग्रीगेशन (खोखला हीरा): यदि एक विंडो बंद हो जाती है, इसके आकृति वस्तुओं को हटा दिया जाता है, लेकिन वे स्वतंत्र रूप से अस्तित्व में हो सकती हैं।

🧠 चित्रित डिज़ाइन सिद्धांत

• <<एंटिटी>>: आकृति, बिंदु

• <<नियंत्रण>>: ड्रॉइंग कॉन्टेक्स्ट, डेटा नियंत्रक

• <<सीमा>>: विंडो, संवाद बॉक्स |
  | निर्भरता उलटाव | विंडो पर निर्भर है घटना, लेकिन इसका मालिक नहीं है — ढीला कनेक्शन। |
  | एकल उत्तरदायित्व | प्रत्येक क्लास का एक स्पष्ट उद्देश्य होता है (उदाहरण के लिए ड्रॉइंग कॉन्टेक्स्ट रेंडरिंग को प्रबंधित करता है)। |

🛠️ उपयोग के मामले और व्यावहारिक अनुप्रयोग

• ग्राफिक्स संपादक (उदाहरण के लिए, माइक्रोसॉफ्ट पेंट, एडोब इलस्ट्रेटर)

• CAD सॉफ्टवेयर

• गेम विकास (2D आकृति रेंडरिंग)

• यूआई फ्रेमवर्क (उदाहरण के लिए, जावाएफ़क्स, क्यूटी, रिएक्ट कैनवास)

• ओओपी और ज्यामिति सिखाने के लिए शैक्षिक उपकरण

💡 सर्वोत्तम अभ्यास की सलाह: उपयोग करें सूची<आकृति> में विंडो आकृतियों के गतिशील जोड़ने/हटाने का समर्थन करने के लिए। उपयोग करें इटरेटर<आकृति> गुजरने और रेंडर करने के लिए।

🔍 तुलनात्मक विश्लेषण: आदेश प्रणाली बनाम ड्रॉइंग एप्लिकेशन

🏁 मुख्य बिंदु और उत्तम व्यवहार

🧩 बोनस: पाठ्य प्रतिनिधित्व (PlantUML)

📦 आदेश प्रसंस्करण प्रणाली (PlantUML)

@startuml
class ग्राहक {
  - नाम: String
  - पता: String
}

class आदेश {
  - तिथि: Date
  - स्थिति: String
  + calcTax(): float
  + calcTotal(): float
  + calcTotalWeight(): float
}

class आदेश विवरण {
  - मात्रा: int
  - कर स्थिति: String
  + calcSubTotal(): float
  + calcWeight(): float
}

class वस्तु {
  - विवरण: String
  - शिपिंग वजन: float
  + getPriceForQuantity(int): float
  + inStock(): boolean
}

class भुगतान {
  - राशि: float
  + authorize(): boolean
}

class नकद {
  - नकद देना: float
}

class चेक {
  - नाम: String
  - बैंक ID: String
  + authorized(): boolean
}

class क्रेडिट {
  - संख्या: String
  - प्रकार: String
  - समाप्ति तिथि: Date
  + authorized(): boolean
  + getTax(): float
}

ग्राहक "1" -- "0..*" आदेश
आदेश "1" -- "1..*" आदेश विवरण
आदेश विवरण "1" -- "1" वस्तु
आदेश "1" -- "1" भुगतान
भुगतान "1" <|-- "1" नकद
भुगतान "1" <|-- "1" चेक
भुगतान "1" <|-- "1" क्रेडिट

@enduml

🛠️ विजुअल पैराडाइम में एआई विजुअल मॉडलिंग के मुख्य लाभ

लाभ	वर्णन
🚀 गति	विचार से आरेख तक एक सेकंड में — अब फिर से शुरुआत नहीं करनी है।
📚 सटीकता	एआई यूएमएल मानकों को लागू करता है, जिससे वाक्य रचना और तर्क त्रुटियाँ कम होती हैं।
🧠 स्मार्ट निष्कर्ष	संदर्भ को समझता है: उदाहरण के लिए, “है एक” → संग्रह; “मालिक है” → संघटन।
🔄 पुनरावृत्तिक अभिनवता	अपने प्रॉम्प्ट को संपादित करें: “OrderDetail में छूट क्षेत्र जोड़ें” → एआई आरेख को अद्यतन करता है।
🔄 कोड उत्पादन	आरेख को सीधे जावा, पायथन, सी#, या एसक्यूएल स्कीमा में निर्यात करें।
🤝 सहयोग	एआई द्वारा उत्पादित आरेखों को बादल के माध्यम से टीमों के साथ साझा करें — एजाइल और दूरस्थ कार्य के लिए आदर्श।
📚 सीखने का साधन	छात्रों और जूनियर विकासकर्मियों को नैचुरल भाषा के आरेखों से कैसे मैप होती है, इसे देखकर यूएमएल सीखने में मदद करता है।

---

🧩 सर्वोत्तम परिणाम के लिए प्रो टिप्स

1. अपने प्रॉम्प्ट में विशिष्ट रहें:


   ❌ एक स्टोर के लिए एक आरेख बनाएं।
   ✅ ग्राहक, आदेश, आदेश विवरण, आइटम और भुगतान के साथ एक रिटेल सिस्टम के लिए एक UML क्लास आरेख बनाएं। भुगतान प्रकारों के लिए सामान्यीकरण का उपयोग करें: क्रेडिट, चेक, नकद।

2. क्षेत्र-विशिष्ट शब्दों का उपयोग करें:
   जैसे शब्द“स्वामित्व है”, “निर्भर है”, “विरासत में लेता है”, “समावेश करता है”, “प्रतिनिधित्व करता है”सही UML व्याख्या को ट्रिगर करता है।
3. AI के साथ हाथ से संपादन को मिलाएं:
   AI आपके लिए एक ठोस शुरुआती बिंदु देता है — फिर लेआउट को बेहतर बनाएं, नोट्स जोड़ें, या गुणांकों को समायोजित करें।
4. प्रोटोटाइपिंग के लिए AI का उपयोग करें:
   कई डिज़ाइन विकल्पों का त्वरित रूप से अन्वेषण करें (उदाहरण के लिए, “अगर आदेश विवरण एक अलग क्लास है?” → AI तुरंत इसका उत्पादन करता है)।

---

🔄 AI + मानव विशेषज्ञता = आदर्श डिज़ाइन

विज़ुअल पैराडाइम के AI डिज़ाइन सोच को नहीं बदलता — यहइसका विस्तार करता है.

• AI यांत्रिकी का ध्यान रखता है: सिंटैक्स, संरचना, संबंध।
• आप दृष्टि प्रदान करते हैं: व्यापार नियम, संरचनात्मक निर्णय, क्षेत्र तर्क।

✅ इसे एक के रूप में सोचेंसॉफ्टवेयर वार्ड और डिजाइनर्स के लिए सह-पायलट — निर्णय के लिए एक प्रतिस्थापन नहीं, लेकिन एक शक्तिशाली बल गुणक।

---

📌 अंतिम निर्णय: इसके सभी को बदलने के कारण

चुनौती	बिना एआई के	विजुअल पैराडाइम एआई के साथ
चित्र बनाने का समय	20-40 मिनट	< 1 मिनट
सटीकता	त्रुटियों के लिए प्रवण	उच्च (वास्तविक यूएमएल पर प्रशिक्षित एलएमएम)
सीखने का ढलान	शुरुआती के लिए तीखा	कम — बस वर्णन करें
सहयोग	हाथ से साझा करना	क्लाउड-आधारित, वास्तविक समय पर
पुनरावृत्ति गति	धीमी	तुरंत प्रतिक्रिया

💡 यह केवल एक सुविधा नहीं है — यह हमारे सॉफ्टवेयर डिजाइन के तरीके में एक पैराडाइम बदलाव है।

---

📬 इसे आजमाने के लिए तैयार हैं?

👉 Visual Paradigm AI Visual Modeling के साथ शुरुआत करें:

• https://www.visual-paradigm.com
• मुफ्त स्तर उपलब्ध है (AI विशेषताओं को शामिल करता है)
• ब्राउज़र या डेस्कटॉप (विंडोज़/मैक/लिनक्स) में काम करता है

✅ छात्रों, विकासकर्मियों, वास्तुकारों और वास्तविक दुनिया की प्रणालियों के निर्माण करने वाली टीमों के लिए आदर्श।

---

🏁 निष्कर्ष: UML का भविष्य AI-संचालित है

दो पारंपरिक UML आरेख — सेल्स ऑर्डर सिस्टम और ड्रॉइंग एप्लिकेशन — अब केवल स्थिर पाठ्यपुस्तक उदाहरण नहीं हैं।

के साथ Visual Paradigm का AI विज़ुअल मॉडलिंग, वे बन जाते हैं:

• डायनामिक प्रोटोटाइप
• सहयोगात्मक ब्लूप्रिंट
• कोड-तैयार डिज़ाइन

🚀 विचार से आरेख में सेकंडों में। आरेख से कोड में मिनटों में।

---

📚 अंतिम विचार:
“AI के युग में, सबसे अच्छा सॉफ्टवेयर डिज़ाइन केवल कोड लिखने के बारे में नहीं है — यह अपनी प्रणाली को स्पष्ट रूप से वर्णित करने और AI को बाकी काम करने देने के बारे में है।”

---

✅ अब आप UML क्लास आरेखों को समझने के साथ-साथ उन्हें पहले की तुलना में तेजी से, बुद्धिमानी से और अधिक सटीकता के साथ बनाने के लिए भी सक्षम हैं।

🛠️ अगला चरण: ऊपर दिए गए प्रॉम्प्ट में से एक के साथ AI फीचर का प्रयोग करें — और जादू देखें!
🎯 आपका अगला आरेख एक वाक्य के दूर है।

---

📘 केस स्टडी अपडेट की गई | विजुअल पैराडाइग्म एआई विजुअल मॉडलिंग द्वारा संचालित
✨ विचारों को यूएमएल में बदलना — तुरंत। सटीकता से। बुद्धिमानी से।
