Arsitektur perangkat lunak sangat bergantung pada representasi visual. Di antara berbagai alat pemodelan yang tersedia, diagram komunikasi menonjol karena kemampuannya menggambarkan interaksi objek tanpa timeline vertikal yang ketat seperti pada diagram urutan. Bagi tim pengembangan, kejelasan bukan sekadar kemewahan; itu adalah keharusan. Ketika diagram menjadi sulit dibaca, biaya pemeliharaan meningkat, dan risiko salah komunikasi juga meningkat.
Panduan ini menjelaskan standar penting untuk membuat diagram komunikasi yang efektif. Kami fokus pada struktur, konsistensi, dan kemudahan pemeliharaan jangka panjang. Dengan mengikuti praktik-praktik ini, tim dapat memastikan bahwa dokumentasi berkembang seiring dengan kode sumber, bukan menjadi artefak yang usang.

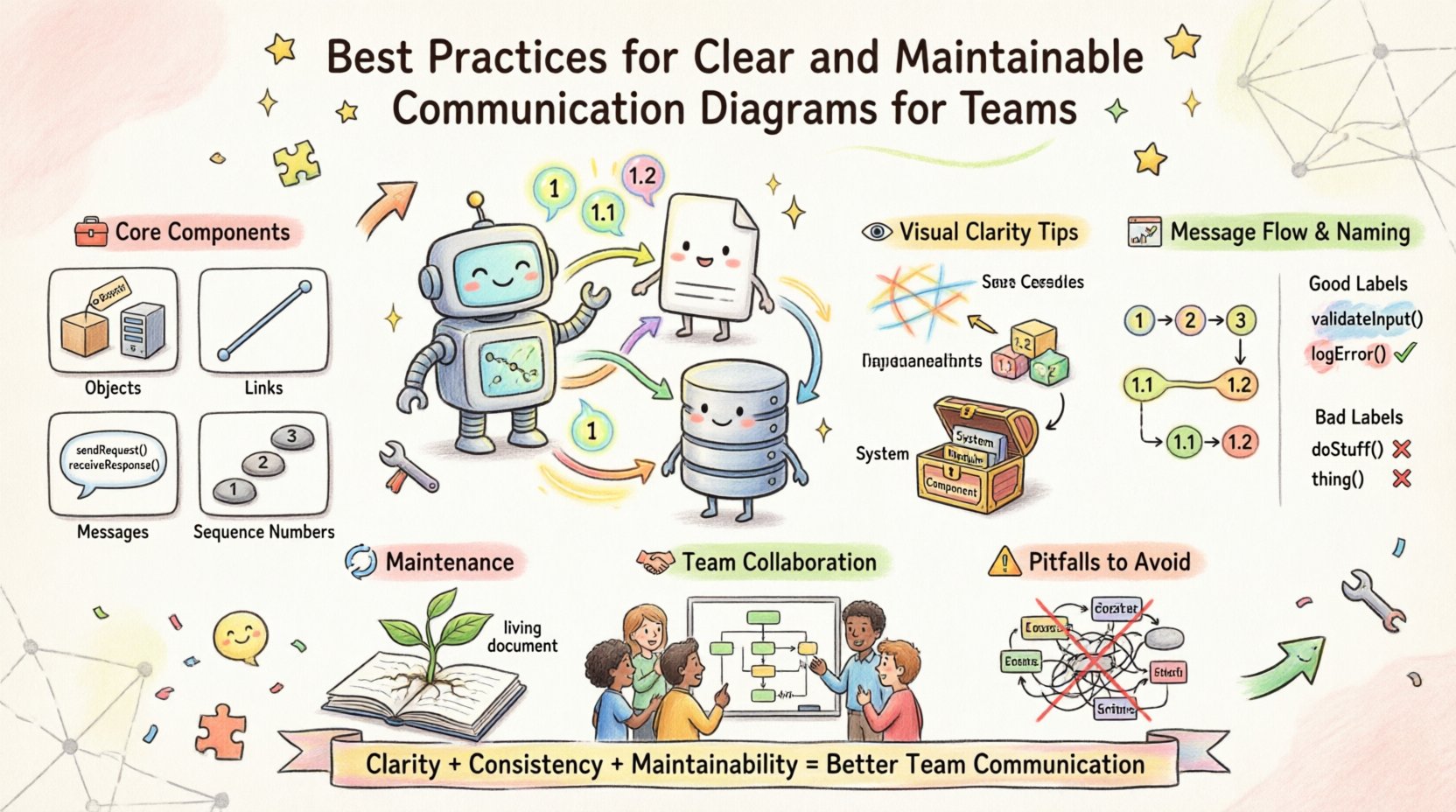

Memahami Peran Diagram Komunikasi dalam Desain Sistem 🧩
Diagram komunikasi adalah jenis diagram perilaku UML (Unified Modeling Language). Diagram ini menggambarkan interaksi antara objek atau kelas dalam suatu sistem. Berbeda dengan diagram lain yang menekankan waktu, diagram komunikasi menekankan hubungan struktural dan alur pesan antar entitas yang terhubung.
Ketika tim mendokumentasikan suatu sistem, tujuannya adalah mengurangi beban kognitif. Diagram yang digambar dengan baik memungkinkan pengembang baru memahami bagaimana data bergerak melalui aplikasi dalam hitungan menit. Sebaliknya, diagram yang berantakan menyembunyikan logika dan memaksa pembaca untuk menganalisis ulang desain dari kode.
Tujuan Utama Diagram yang Efektif:
- Kejelasan: Tujuan dari interaksi harus segera jelas.
- Akurasi: Diagram harus mencerminkan perilaku sebenarnya dari perangkat lunak.
- Kemudahan Pemeliharaan: Harus mudah diperbarui ketika sistem berubah.
- Konsistensi: Semua anggota tim harus mengikuti standar visual dan struktural yang sama.
Komponen Utama dan Elemen Struktural 🔧
Untuk membuat diagram yang kuat, Anda harus memahami blok bangunan dasar. Setiap elemen memiliki tujuan khusus dalam menentukan hubungan antar bagian sistem. Di bawah ini adalah penjelasan komponen penting yang digunakan dalam jenis pemodelan ini.
| Elemen | Fungsi | Praktik Terbaik |
|---|---|---|
| Objek / Instans | Mewakili entitas khusus dalam sistem. | Gunakan nama yang bermakna yang mencerminkan domain, bukan istilah umum seperti ‘Object1’. |
| Tautan | Menghubungkan objek, menunjukkan bahwa mereka saling mengenal. | Jaga tautan tetap lurus dan hindari persilangan jalur yang tidak perlu. |
| Pesan | Menunjukkan komunikasi antar objek. | Beri label pada pesan dengan nama metode dan argumennya jika kritis. |
| Nomor Urutan | Tunjukkan urutan eksekusi. | Gunakan awalan numerik yang jelas (1, 1.1, 1.2) untuk pemanggilan bersarang. |
Prinsip Desain untuk Kejelasan Visual 👁️
Organisasi visual adalah perbedaan antara diagram yang membantu pemahaman dan yang menyebabkan kebingungan. Karena diagram komunikasi tidak mewajibkan sumbu waktu yang kaku seperti diagram urutan, penataan spasial menjadi sangat penting untuk menyampaikan logika.
1. Pengelompokan dan Tata Letak Logis
Kelompokkan objek-objek yang terkait bersama-sama. Jika suatu alur kerja tertentu melibatkan sekumpulan kontroler, layanan, dan repositori, letakkan mereka berdekatan. Hindari menyebarkan elemen-elemen terkait di seluruh kanvas, karena hal ini memaksa mata pembaca melompat bolak-balik.
- Pusatkan Objek Aktif:Letakkan penginisiasi interaksi dekat pusat atau kiri atas diagram.
- Kelompokkan Objek Pasif:Kelompokkan objek penyimpan data atau objek konfigurasi dekat objek-objek yang menggunakannya.
- Minimalkan Persilangan Tepi:Atur node agar pesan tidak saling bersilangan. Garis yang bersilangan menciptakan kebisingan visual dan membuat sulit melacak jalur tertentu.
2. Mengelola Kompleksitas melalui Hierarki
Ketika suatu sistem kompleks, satu diagram saja bisa menjadi terlalu ramai. Dalam kasus seperti ini, lebih baik menggunakan dekomposisi hierarkis.
- Tampilan Tingkat Tinggi:Tampilkan subsistem utama dan interaksi utamanya.
- Tampilan Mendalam:Buat diagram terpisah untuk alur kerja kompleks tertentu.
- Tautan Referensi:Gunakan tautan silang untuk menunjukkan bahwa proses rinci terjadi di tempat lain, daripada menggambar setiap langkah dalam satu tampilan besar.
Mengelola Aliran Pesan dan Nomor Urutan 📉
Salah satu fitur unik dari diagram komunikasi adalah penggunaan nomor urutan untuk menunjukkan urutan pesan. Karena diagram ini disusun secara spasial alih-alih secara temporal, nomor-nomor ini menyediakan garis waktu.
Menstandarkan Konvensi Penomoran
Penomoran yang tidak konsisten menyebabkan ambiguitas. Terapkan konvensi ketat untuk cara Anda menomori pesan.
- Berurutan:Gunakan 1, 2, 3 untuk pesan tingkat atas.
- Bersarang:Gunakan 1.1, 1.2, 1.3 untuk pesan yang dipicu oleh pesan 1.
- Rekursif: Jika sebuah objek memanggil dirinya sendiri, gunakan 1.1.1, 1.1.2, dll.
- Pesan Pengembalian:Tunjukkan nilai pengembalian dengan garis putus-putus dan angka yang berbeda (misalnya, 1*) atau labelkan secara eksplisit sebagai “Pengembalian”.
Penandaan Argumen dan Pengembalian
Jangan hanya menandai nama metode. Jika argumen mengubah perilaku aliran, sertakan juga dalam label.
- Buruk:
updateData() - Baik:
updateData(id, payload)
Jika payload data kompleks, pertimbangkan menambahkan catatan pada diagram daripada membuat garis menjadi ramai. Ini menjaga alur visual tetap bersih sambil mempertahankan akurasi teknis.
Standar Penamaan dan Penandaan 📝
Nama adalah kosa kata dari diagram Anda. Jika nama tidak sesuai dengan kode atau domain bisnis, diagram akan menjadi latihan penerjemahan daripada alat representasi.
1. Konvensi Penamaan Objek
Setiap instance objek harus memiliki label yang unik dan deskriptif. Hindari identifikasi umum seperti “User1” atau “System”.
- Gunakan nama kelas dengan awalan instance, seperti
user:Useratauorder:OrderManager. - Pastikan nama kelas sesuai dengan implementasi sebenarnya di dalam kode.
- Jika terdapat beberapa instance dari kelas yang sama, bedakan berdasarkan peran (misalnya,
primary:Databasevs.secondary:Database).
2. Penandaan Pesan
Label pesan harus ringkas namun deskriptif. Mereka berfungsi sebagai kata kerja dalam diagram Anda.
- Gunakan Kata Kerja Aksi:Mulai dengan kata kerja seperti
ambil,simpan,validasi, ataupemberitahuan. - Hindari istilah teknis: Gunakan istilah yang dipahami oleh pengembang dan pemangku kepentingan yang terlibat dalam tinjauan.
- Konsistensi: Jangan gunakan
getuntuk satu metode danambiluntuk tindakan yang sama di tempat lain.
Strategi Pemeliharaan untuk Kelangsungan Jangka Panjang 🔄
Titik kegagalan terbesar dalam pembuatan diagram adalah terputusnya hubungan antara kode dan dokumentasi. Diagram yang akurat saat peluncuran tetapi sudah usang setelah sprint pertama justru lebih buruk daripada tidak memiliki diagram sama sekali.
1. Pendekatan ‘Dokumen Hidup’
Perlakukan diagram sebagai kode. Mereka membutuhkan kontrol versi, tinjauan, dan pembaruan. Jangan menyimpannya di folder dokumentasi terpisah yang tidak pernah diperbarui selama sprint pengembangan.
- Sinkronkan dengan Perubahan Kode: Jika layanan baru ditambahkan, diagram harus diperbarui dalam commit atau permintaan tarik yang sama.
- Pemicu Refactoring: Acara besar refactoring harus memicu tinjauan diagram.
- Penghentian: Jika suatu fitur dihapus, jalur interaksi harus dibuat abu-abu atau dihapus, bukan dibiarkan seperti bayangan.
2. Otomatisasi dan Alat Bantu
Meskipun alat tertentu bervariasi, prinsip otomatisasi tetap konsisten. Jika memungkinkan, gunakan mekanisme yang menghasilkan diagram dari anotasi kode atau melakukan reverse engineering dari sumber.
- Generasi Kode: Beberapa lingkungan memungkinkan Anda menghasilkan struktur visual dari definisi kelas.
- Validasi: Gunakan skrip atau alat linting untuk memeriksa tautan yang rusak atau objek yang terpisah.
- Versi: Simpan diagram dalam repositori yang sama dengan kode untuk memastikan mereka diberi versi bersamaan.
Kolaborasi Tim dan Alur Kerja Tinjauan 🤝
Diagram komunikasi adalah aset tim. Mereka memfasilitasi pemahaman bersama di berbagai peran, mulai dari insinyur backend hingga manajer produk. Membuat alur kerja yang jelas untuk membuat dan meninjau diagram ini sangat penting.
1. Definisi Selesai
Sertakan pembaruan diagram dalam Definisi Selesai (DoD) untuk cerita pengguna yang relevan. Fitur tidak dianggap selesai hingga alur interaksi didokumentasikan.
- Sebelum Implementasi: Buat sketsa diagram untuk memvalidasi desain sebelum menulis kode.
- Setelah Implementasi: Verifikasi bahwa diagram sesuai dengan struktur kode akhir.
2. Daftar Periksa Tinjauan
Ketika rekan kerja meninjau sebuah diagram, mereka harus memeriksa kriteria tertentu. Gunakan daftar periksa berikut untuk menyamakan proses tinjauan.
| Kriteria | Periksa |
|---|---|
| Apakah semua objek diberi nama dengan jelas? | ☐ |
| Apakah label pesan sesuai dengan tanda tangan kode? | ☐ |
| Apakah penomoran urutan benar? | ☐ |
| Apakah ada ketergantungan melingkar? | ☐ |
| Apakah tata letak dapat dibaca tanpa garis yang saling bersilangan? | ☐ |
| Apakah diagram menjelaskan ‘Mengapa’ sekaligus ‘Bagaimana’? | ☐ |
3. Onboarding Anggota Baru
Gunakan diagram ini sebagai bagian dari proses onboarding. Seorang karyawan baru harus dapat melihat diagram komunikasi untuk memahami titik masuk sistem.
- Panduan Langkah demi Langkah:Atur sesi di mana anggota senior membimbing diagram bersama karyawan baru.
- Anotasi:Tambahkan catatan yang menjelaskan logika yang rumit langsung di kanvas diagram.
Jebakan Umum dan Cara Menghindarinya ⚠️
Bahkan tim yang berpengalaman terjebak dalam jebakan yang menurunkan kualitas dokumentasi mereka. Mengenali pola-pola ini sejak dini dapat menghemat waktu yang signifikan.
1. Terlalu Memperumit Diagram
Jangan mencoba menggambarkan setiap pemanggilan metode dalam aplikasi yang kompleks. Ini akan menciptakan kebisingan.
- Fokus pada Jalur Kritis:Hanya gambar alur yang menentukan perilaku sistem.
- Abstraksi Pemanggilan Rutin:Operasi CRUD standar sering dapat diasumsikan kecuali mengandung logika bisnis tertentu.
2. Ambiguitas Multiplicity
Ketika banyak objek terlibat, multiplicity (satu-ke-banyak, banyak-ke-satu) bisa menjadi tidak jelas.
- Label yang Jelas:Gunakan label seperti “1” atau “*” pada garis hubungan untuk menunjukkan kardinalitas hubungan.
- Kejelasan:Pastikan diagram mencerminkan apakah suatu objek adalah singleton atau instans dari koleksi.
3. Mengabaikan Penanganan Kesalahan
Sebagian besar diagram menampilkan jalur “Bahagia” (alur yang berhasil). Namun, mempertahankan diagram yang mengabaikan kesalahan memberi rasa aman yang menyesatkan.
- Sertakan Ekspektasi:Tampilkan di mana validasi gagal atau di mana layanan eksternal mengembalikan kesalahan.
- Label Alur:Tandai dengan jelas jalur alternatif (misalnya, “jika validasi gagal”).
Mengintegrasikan Diagram ke dalam Siklus Pengembangan 🔄
Untuk memastikan diagram ini tetap bermanfaat, mereka harus diintegrasikan ke dalam alur kerja harian. Mereka tidak boleh menjadi pikiran terakhir yang dibuat oleh satu arsitek di awal proyek.
1. Pendekatan Desain-terlebih Dahulu
Dorong tim untuk membuat diagram komunikasi sebelum menulis kode implementasi. Ini memaksa tim untuk memikirkan ketergantungan dan antarmuka sejak dini.
- Kontrak Antarmuka:Diagram ini menentukan kontrak antar layanan.
- Pengurangan Ketergantungan:Memvisualisasikan tautan membantu mengidentifikasi keterikatan erat sebelum menjadi kode.
2. Dokumentasi Berkelanjutan
Dokumentasi adalah proses yang berkelanjutan. Seiring sistem berkembang, diagram harus berkembang pula.
- Catatan Perubahan:Simpan catatan perubahan singkat mengapa diagram dimodifikasi.
- Refleksi Sprint: Tinjau diagram selama refleksi untuk mengidentifikasi area di mana dokumentasi tertinggal dari kode.
Kesimpulan tentang Kematangan Diagram 📈
Membuat diagram komunikasi yang jelas dan dapat dipelihara adalah disiplin yang membutuhkan latihan dan konsistensi. Ini bukan tentang menggambar gambar yang cantik; ini tentang menciptakan bahasa bersama yang mengurangi ambiguitas.
Ketika tim berinvestasi pada diagram berkualitas tinggi, mereka mengurangi waktu yang dihabiskan untuk review kode, mempersingkat proses onboarding, dan meminimalkan risiko bug regresi. Upaya yang diperlukan untuk memelihara diagram ini adalah investasi dalam kesehatan jangka panjang arsitektur perangkat lunak.
Mulailah dengan menstandarkan konvensi penamaan Anda. Terapkan proses tinjauan yang ketat. Anggap diagram sebagai komponen kritis dari sistem itu sendiri. Seiring waktu, kebiasaan kecil ini berkembang menjadi budaya rekayasa yang kuat di mana kejelasan adalah hal yang biasa.
