« Un diagramme de classes bien conçu n’est pas seulement une image — c’est un plan directeur pour l’architecture logicielle, qui capture à la fois la structure et le comportement dans un langage commun. »
Cette étude de cas fournit une analyse complète et approfondie de deux exemples classiques de diagrammes de classes UML :
Le système de traitement des commandes de vente (domaine métier)
L’interface graphique de l’application de dessin (domaine UI/interactif)
Ensemble, elles illustrent les principes fondamentaux de modélisation UML, les modèles de conception, et les meilleures pratiques utilisées dans l’ingénierie logicielle du monde réel. Cette étude de cas est idéale pour les étudiants, les développeurs et les architectes souhaitant comprendre comment modéliser efficacement des systèmes complexes à l’aide de diagrammes de classes UML.
Analyser et comparer deux diagrammes de classes UML représentatifs à travers le prisme de :
Structure de classe et conception des compartiments
Types de relations et multiplicité
Héritage et polymorphisme
Composition vs Agrégation
Stéréotypes et modèles architecturaux
Principes de conception et applicabilité dans le monde réel

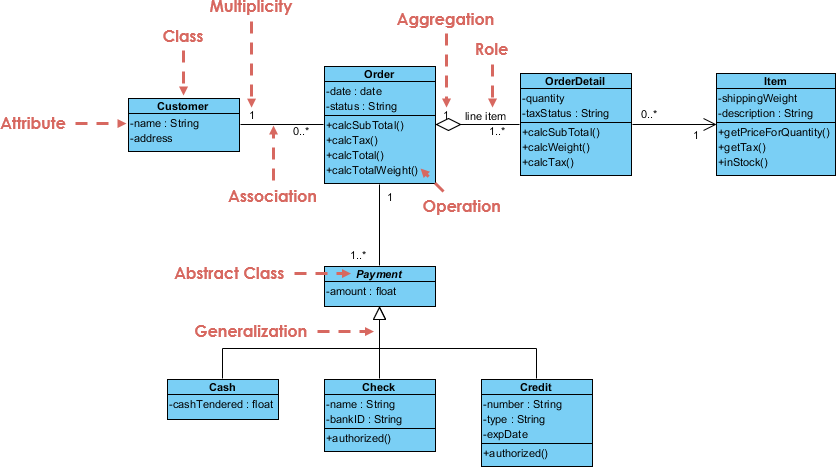

Un système de commerce électronique ou de point de vente (POS) dans lequel les clients passent des commandes, qui sont traitées avec des lignes de commande, des paiements et un suivi des stocks.
Ce modèle capturetransactions commerciales, gestion du cycle de vie des commandes, etpolymorphisme de paiement— un élément fondamental dans la conception des logiciels d’entreprise.
| Classe | Attributs | Opérations | Notes |
|---|---|---|---|
Client |
nom : Chaîne, adresse : Chaîne |
— | Entité simple, aucune opération (courant dans les modèles de haut niveau) |
Commande |
date : Date, statut : Chaîne |
calcTaxe() : réel, calcTotal() : réel, calcPoidsTotal() : réel |
Objet métier central |
Détail de commande |
quantité : int, statutTaxes : String |
calculerSousTotal() : float, calculerPoids() : float |
Ligne d’article dans une commande |
Article |
description : String, poidsLivraison : float |
obtenirPrixPourQuantité(quantité : int) : float, enStock() : boolean |
Article du catalogue de produits |
Paiement (abstrait) |
montant : float |
autoriser() : boolean |
Classe de base abstraite |
Espèces |
montantPayéEnEspèces : float |
— | Type de paiement concret |
Chèque |
nom : String, identifiantBancaire : String |
autorisé() : boolean |
Paiement spécialisé |
Crédit |
numéro : Chaîne, type : Chaîne, dateExp : Date |
autorisé() : booléen, getTaxe() : flottant |
Prise en charge du calcul de la taxe |
🔹 Remarque : Tous les attributs et opérations sont public par défaut dans ces diagrammes (courant dans les exemples pédagogiques).
| Relation | Type | Multiplicité | Description |
|---|---|---|---|
Client — Commande |
Association | 1 → 0..* |
Un client passe zéro ou plusieurs commandes |
Commande — Détail de commande |
Agrégation (diamant creux) | 1 → 1..* |
Une commande comporte un ou plusieurs articles |
Détail de commande — Article |
Association | 1 → 0..* |
Un article peut apparaître dans plusieurs détails de commande |
Commande — Paiement |
Association | 1 → 1 |
Chaque commande a exactement un paiement |
Paiement — Espèces, Chèque, Crédit |
Généralisation (généralisation) | 1 → 1 |
Comportement polymorphe via la généralisation |
✅ La multiplicité est guidée par les règles métiers :
Une commande doit comporter au moins un détail (
1..*)Un paiement doit être associé à une seule commande
Un client peut ne pas avoir de commande (par exemple, nouvel utilisateur)
| Principe | Comment il est appliqué |
|---|---|
| Polymorphisme | Paiement est abstrait ; autoriser() est implémenté différemment dans Espèces, Chèque, Crédit. |
| Abstraction | Paiement La classe abstraite masque les détails d’implémentation. |
| Séparation des préoccupations | Commande gère la logique de commande, Article gère les données du produit, Paiement gère le traitement financier. |
| Encapsulation | Les données et les méthodes sont regroupées logiquement au sein des classes. |
| Réutilisabilité | Article peut être réutilisé sur plusieurs Détail de commande instances. |
Plateformes de commerce électronique (par exemple, Shopify, Amazon)
Systèmes de point de vente (commerce de détail, restaurants)
Systèmes de gestion des stocks et des commandes
Modélisation des transactions financières
💡 Conseil de bonne pratique : Utilisez
Détail de commandecomme une classe de jointure (classe associative) pour stocker des données supplémentaires telles queprix unitaire,tauxTaxes, ouremise.
Un éditeur graphique simplifié (comme un outil de dessin basique ou un logiciel de CAO), permettant aux utilisateurs de dessiner des formes, de les déplacer et de gérer une toile.
Ce système démontre Architecture de l’interface graphique, héritage géométrique, et conception basée sur la composition.
| Classe | Attributs | Opérations | Stéréotype |
|---|---|---|---|
Fenêtre |
— | ouvrir(), fermer(), afficher(), déplacer(), gérerÉvénement() |
<<frontière>> |
Forme (abstrait) |
— | dessiner(), déplacer(), effacer(), redimensionner() |
<<entité>> |
Cercle |
rayon: float, centre: Point |
aire(), périmètre(), définirCentre(), définirRayon() |
<<entité>> |
Rectangle |
largeur: float, hauteur: float, hautGauche: Point |
aire(), périmètre(), déplacer() |
<<entité>> |
Polygone |
sommets: Liste<Point> |
aire(), déplacer(), obtenirPérimètre() |
<<entité>> |
Point |
x: float, y: float |
translater(dx: float, dy: float) |
<<entité>> |
ContexteDessin |
— | définirPeinture(), effacerEcran(), getTailleVerticale(), getTailleHorizontale() |
<<contrôle>> |
Fenêtre |
— | — | <<entité>> |
FenêtreConsole, BoîteDeDialogue |
— | ouvrir(), fermer() |
<<frontière>> |
ContrôleurDeDonnées |
— | enregistrer(), charger(), valider() |
<<contrôle>> |
🔹 Stéréotypessont utilisés pour classer les rôles :
<<entité>>: objets de données ou objets de domaine
<<frontière>>: éléments d’interface utilisateur (fenêtres, boîtes de dialogue)
<<contrôle>>: logique métier ou couches de coordination
| Relation | Type | Multiplicité | Description |
|---|---|---|---|
Fenêtre — Forme |
Agrégation (diamant creux) | 1 → 0..* |
La fenêtre contient plusieurs formes |
Forme — Point |
Composition (diamant plein) | 1 → 1..* |
La forme possède ses points (par exemple, centre, sommets) |
Fenêtre — Événement |
Dépendance (ligne pointillée) | 1 → 1 |
La fenêtre réagit aux événements (par exemple, clics de souris) |
Cadre — Fenêtre |
Dépendance (pointillé) | 1 → 1 |
Le cadre est le conteneur principal de la fenêtre |
Contexte de dessin — Fenêtre |
Dépendance | 1 → 1 |
Contexte de dessin utilisé par la fenêtre pour le rendu |
✅ Composition vs Agrégation :
Composition (losange plein): Si un
Cercleest supprimé, sonPoint(center) est également détruit.Aggrégation (losange creux): Si un
Fenêtrese ferme, sesFormeobjets sont supprimés, mais ils peuvent exister indépendamment.
| Principe | Comment il est appliqué |
|---|---|
| Héritage et polymorphisme | Tous Forme sous-classes implémentent dessiner() différemment. |
| Composition plutôt que héritage | Cercle possède un Point via composition — propriété forte. |
| Modèle ECB (Entité-Contrôle-Limite) | Séparation claire des préoccupations : |
<<entité>>: Forme, Point
<<contrôle>>: Contexte de dessin, Contrôleur de données
<<frontière>>: Fenêtre, Boîte de dialogue |
| Inversion de dépendance | Fenêtre dépend de Événement, mais ne le possède pas — couplage faible. |
| Responsabilité unique | Chaque classe a un seul objectif clair (par exemple, Contexte de dessin gère le rendu). |
Logiciels de graphisme (par exemple, Paint de Microsoft, Adobe Illustrator)
Logiciels de CAO
Développement de jeux (rendu de formes 2D)
Frameworks d’interface utilisateur (par exemple, JavaFX, Qt, React Canvas)
Outils éducatifs pour enseigner l’OO et la géométrie
💡 Astuce de bonne pratique : Utilisez
Liste<Shape>dansFenêtrepour prendre en charge l’ajout ou la suppression dynamique des formes. UtilisezIterateur<Shape>pour parcourir et afficher.
| Fonctionnalité | Système de traitement des commandes | Application de dessin |
|---|---|---|
| Domaine principal | Entreprise / Transactionnel | GUI / Interactif |
| Schéma principal | Modèle de commande par article + Paiements polymorphes | Hiérarchie de formes + Composition |
| Relations clés | Agrégation, Association, Généralisation | Composition, Agrégation, Dépendance |
| Niveau d’abstraction | Logique métier de haut niveau | Logique géométrique et d’interface de bas niveau |
| Stéréotypes utilisés | Minimal | Élevé (<<entité>>, <<frontière>>, <<contrôle>>) |
| Focus sur la multiplicité | 0.., 1.., 1 | 1..*, durée de vie de composition |
| Utilisation de l’héritage | Paiement → Espèces, Chèque, Crédit |
Forme → Cercle, Rectangle, Polygone |
| Cycle de vie | Commande → Paiement → Article | Fenêtre → Forme → Point (composition) |
| Mise en évidence des meilleures pratiques | Classe de jointure (Détail de commande) |
Modèle ECB, composition, dépendance |
| Cas d’utilisation typique | Systèmes ERP, e-commerce, POS | Outils graphiques, conception d’interface, moteurs de jeu |
| Principe | Résumé |
|---|---|
| Utilisez des classes à trois compartiments | Affichez toujours :Nom, Attributs, Opérations pour plus de clarté. |
| Soyez précis sur la multiplicité | Utilisez0..*, 1..*, 1 pour refléter les contraintes du monde réel. |
| Choisissez judicieusement entre agrégation et composition | Utilisezlosange plein pour une propriété forte (composition),losange creux pour une association lâche « a-un » (agrégation). |
| Utilisez l’héritage pour le polymorphisme | Utilisez les classes abstraites (Paiement, Forme) pour définir un comportement commun. |
| Appliquez les stéréotypes à l’architecture | <<entité>>, <<frontière>>, <<contrôle>> aide à visualiser l’architecture en couches. |
| Utilisez la dépendance pour « utilise » | Une ligne pointillée indique un couplage plus faible — par exemple, Fenêtre dépend de Événement, mais ne lui appartient pas. |
| Modélisez des concepts du monde réel | Laissez le domaine guider votre conception — n’overcomplicuez pas. |
| Gardez les diagrammes lisibles | Évitez le désordre ; regroupez les classes liées ; utilisez des outils de mise en page (par exemple, PlantUML, StarUML, Lucidchart). |
@startuml
class Client {
- nom : Chaîne
- adresse : Chaîne
}
class Commande {
- date : Date
- statut : Chaîne
+ calcTaxe() : float
+ calcTotal() : float
+ calcTotalPoids() : float
}
class DétailCommande {
- quantité : entier
- statutTaxe : Chaîne
+ calcSousTotal() : float
+ calcPoids() : float
}
class Article {
- description : Chaîne
- poidsExpédition : float
+ getPrixPourQuantité(entier) : float
+ enStock() : booléen
}
class Paiement {
- montant : float
+ autoriser() : booléen
}
class Espèces {
- montantRemis : float
}
class Chèque {
- nom : Chaîne
- IDBanque : Chaîne
+ autorisé() : booléen
}
class Crédit {
- numéro : Chaîne
- type : Chaîne
- dateExp : Date
+ autorisé() : booléen
+ getTaxe() : float
}
Client "1" -- "0..*" Commande
Commande "1" -- "1..*" DétailCommande
DétailCommande "1" -- "1" Article
Commande "1" -- "1" Paiement
Paiement "1" <|-- "1" Espèces
Paiement "1" <|-- "1" Chèque
Paiement "1" <|-- "1" Crédit
@enduml

🛠️ Principaux avantages de la modélisation visuelle par IA dans Visual Paradigm
🧩 Conseils pro pour de meilleurs résultats
- Soyez précis dans vos invites:
❌ « Créez un diagramme pour un magasin. »
✅ « Créez un diagramme de classes UML pour un système de vente au détail comprenant Customer, Order, OrderDetail, Item et Payment. Utilisez la généralisation pour les types de paiement : Credit, Check, Cash. »- Utilisez des termes spécifiques au domaine:
Mots comme « owns », « depends on », « inherits », « contains », « represents » déclenchent une interprétation UML correcte.- Combinez l’IA avec une édition manuelle:
L’IA vous donne un point de départ solide — puis affinez la mise en page, ajoutez des notes ou ajustez les multiplicités.- Utilisez l’IA pour la conception de maquettes:
Explorez rapidement plusieurs alternatives de conception (par exemple, « Et si OrderDetail était une classe indépendante ? » → l’IA la génère instantanément).
🔄 IA + Expertise humaine = Conception optimale
L’IA de Visual Paradigm ne remplace pas la pensée de conception — elle l’amplifie.
- L’IA gère les aspects mécaniques: syntaxe, structure, relations.
- Vous fournissez la vision: règles métier, décisions architecturales, logique métier.
✅ Pensez-y comme un copilote pour les architectes et les concepteurs logiciels — pas une substitution pour le jugement, mais un multiplicateur de force puissant.
📌 Dernier avis : pourquoi cela change tout
💡 Ce n’est pas seulement une commodité — c’est un changement de paradigme dans la manière dont nous concevons les logiciels.
📬 Prêt à l’essayer ?
👉 Mettez-vous en route avec Visual Paradigm AI Visual Modeling :
- https://www.visual-paradigm.com
- Version gratuite disponible (inclut les fonctionnalités d’IA)
- Fonctionne dans le navigateur ou en version bureau (Windows/Mac/Linux)
✅ Parfait pour les étudiants, les développeurs, les architectes et les équipes qui construisent des systèmes du monde réel.
🏁 Conclusion : L’avenir du UML est piloté par l’IA
Les deux diagrammes UML classiques — Système de commande de vente et Application de dessin — ne sont plus seulement des exemples statiques dans les manuels.
Avec Visual Paradigm’s AI Visual Modeling, ils deviennent :
- Prototypes dynamiques
- Plans collaboratifs
- Conceptions prêtes à être codées
🚀 De l’idée au diagramme en quelques secondes. Du diagramme au code en quelques minutes.
📚 Pensée finale :
« À l’ère de l’IA, la meilleure conception logicielle ne consiste pas seulement à écrire du code — c’est à décrire clairement votre système, et laisser l’IA faire le reste. »
✅ Vous êtes désormais en mesure non seulement de comprendre les diagrammes de classes UML — mais aussi de les créer plus rapidement, plus intelligemment et avec plus de précision que jamais auparavant.
🛠️ Prochain étape : Essayez la fonctionnalité d’IA avec l’un des prompts ci-dessus — et voyez la magie opérer !
🎯 Votre prochain diagramme est à une seule phrase de distance.
📘 Étude de cas mise à jour | Alimenté par Visual Paradigm AI Modélisation visuelle
✨ Transformer les idées en UML — Instantanément. Précisément. Intelligemment.
Générateur de diagrammes de classes UML alimenté par l’IA par Visual Paradigm: Cette page décrit un outil avancé assisté par l’IA qui génère automatiquement des diagrammes de classes UML à partir de descriptions en langage naturel. Il est conçu pour simplifier considérablement le processus de conception et de modélisation logicielle.
Étude de cas réelle : Génération de diagrammes de classes UML avec l’IA de Visual Paradigm: Une étude de cas détaillée qui montre comment un assistant intelligent a transformé avec succès des exigences textuelles en diagrammes de classes UML précis pour un projet du monde réel.
Tutoriel complet : Générez des diagrammes de classes UML avec l’assistant IA de Visual Paradigm: Cette ressource fournit un guide étape par étape sur l’utilisation de l’assistant IA en ligne pour créer des diagrammes de classes UML précis directement à partir d’entrées de texte simple.
Création d’un diagramme de classes UML pour un système de bibliothèque à l’aide de l’IA et de Visual Paradigm: Un article pratique qui explique étape par étape le processus de création d’un diagramme de classes pour un système de gestion de bibliothèque à l’aide d’outils de modélisation par IA.
Chat interactif par IA pour la génération de diagrammes de classes UML: Cette interface conversationnelle interactive permet aux utilisateurs de générer et de perfectionner des diagrammes de classes UML grâce à une interaction en langage naturel en temps réel dans un navigateur.
Construction d’un diagramme de classes pour un système de réservation hôtelière avec l’IA de Visual Paradigm: Un tutoriel pratique qui guide les utilisateurs dans la création d’un modèle complet d’un système hôtelier en exploitant les capacités intégrées d’IA.
Étude de cas : Analyse textuelle alimentée par l’IA pour la génération de diagrammes de classes UML: Cette étude explore comment l’analyse textuelle pilotée par l’IA permet de générer avec précision et efficacité des diagrammes à partir de spécifications non structurées.
Comment l’IA améliore la création de diagrammes de classes dans Visual Paradigm: Une exploration de la manière dont Visual Paradigm utilise l’IA pour automatiser et améliorer la création de diagrammes de classes afin d’accélérer la conception logicielle.
Simplification des diagrammes de classes avec l’IA de Visual Paradigm: Cet article explique comment les outils alimentés par l’IA réduisent la complexité et le temps nécessaires pour créer des modèles précis pour les projets logiciels.
De la description du problème au diagramme de classes : analyse textuelle alimentée par l’IA: Un guide axé sur l’exploration de la manière dont l’IA transforme les descriptions de problèmes en langage naturel en diagrammes de classes structurés pour la modélisation logicielle.
