Понимание UML через три моделирования пространства: Руководство по проблеме, решению и архитектуре с интеграцией Visual Paradigm и ИИ
Понимание UML через три моделирования пространства: Руководство по проблеме, решению и архитектуре с интеграцией Visual Paradigm и ИИ

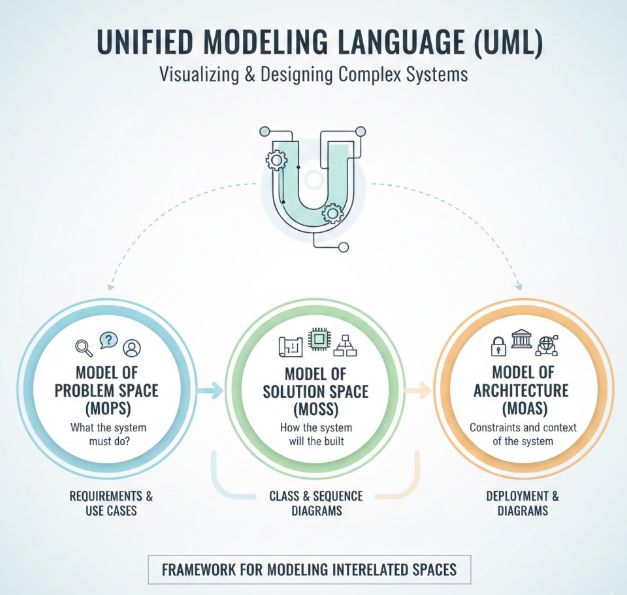

Единый язык моделирования (UML) является фундаментом инженерии программного обеспечения, предлагая стандартизированный способ визуализации, проектирования и документирования сложных систем. В основе UML лежит не просто набор диаграмм — эторамочная модель для моделирования в трех взаимосвязанных пространствах:
-
Модель пространства проблемы (MOPS) – Что система должна делать
-
Модель пространства решения (MOSS) – Как система будет построена
-
Модель пространства архитектуры (MOAS) – Ограничения и контекст системы
Эти три пространства обеспечивают всесторонний, ориентированный на роли подход к разработке программного обеспечения, выравнивая заинтересованные стороны — от бизнес-аналитиков до архитекторов систем — с общим пониманием целей проекта, реализации и технической основы.
🔍 1. Модель пространства проблемы (MOPS): Понимание «Чего»
Основные заинтересованные стороны: Бизнес-аналитики, владельцы продуктов, конечные пользователи
Цель: Собрать и смоделировать бизнес-требования с точки зрения пользователя.
В этом пространстве акцент делается напонимание области проблемы—что система должна достичь. Речь идет осборе требований, моделировании рабочих процессов и определении бизнес-сущностей.
Ключевые диаграммы UML в MOPS:
| Диаграмма | Цель |
|---|---|
| Диаграмма вариантов использования | Визуализировать взаимодействие пользователей с системой; определяет функциональные требования. |
| Диаграмма деятельности | Моделировать бизнес-процессы, точки принятия решений и рабочие процессы. |
| Диаграмма классов (модель домена) | Представлять ключевые бизнес-сущности (например, Клиент, Заказ, Счет) и их взаимосвязи. |
| Диаграмма последовательности (ориентированная на пользователя) | Показать, как пользователи взаимодействуют с компонентами системы пошагово. |
| Диаграмма конечного автомата | Определить жизненный цикл и переходы состояний критически важных бизнес-объектов. |
| Диаграмма обзора взаимодействий | Обзор высокого уровня нескольких потоков взаимодействий. |
✅ Почему это важно: MOPS гарантирует, что программное обеспечение решает правильную проблему. Без этого разработчики могут создать что-то, что работает технически, но не соответствует потребностям пользователей.
🛠️ 2. Модель пространства решений (MOSS): проектирование «Как»
Основные заинтересованные стороны: Дизайнеры систем, разработчики программного обеспечения, инженеры
Цель: Преобразовать требования в технический проект для реализации.
Вот здесь техническая реализация вступает в действие. MOSS фокусируется на том, как будет структурирована система и как будут взаимодействовать компоненты во время выполнения.
Ключевые диаграммы UML в MOSS:
| Диаграмма | Назначение |
|---|---|
| Детализированные диаграммы классов | Включают типы данных, сигнатуры методов, видимость и ограничения. |
| Диаграмма последовательности (техническая) | Моделирование взаимодействий объектов с точным временным интервалом и передачей сообщений. |
| Диаграмма объектов | Показать фактические экземпляры объектов и их отношения во время выполнения. |
| Диаграмма конечного автомата (техническая) | Моделирование сложной логики состояний с условными выражениями и переходами. |
| Диаграмма композитной структуры | Показать внутреннюю структуру компонентов и взаимодействий. |
| Диаграмма временных интервалов | Анализировать поведение во времени — идеально подходит для систем реального времени или логики, критичной к производительности. |
✅ Почему это важно: MOSS мостит разрыв между абстрактными требованиями и конкретным кодом. Крайне важно, чтобы разработчики понимали как создать систему правильно и эффективно.
🏗️ 3. Модель архитектурного пространства (MOAS): Визуализация «контекста»
Основные заинтересованные стороны: Архитекторы систем, инженеры DevOps, менеджеры проектов, корпоративная ИТ
Цель: Определить структурные и экологические ограничения системы — масштабируемость, безопасность, развертывание и повторное использование.
MOAS часто называют «фоновым» пространством, поскольку оно лежит в основе как MOPS, так и MOSS. Оно определяет общую картину: где работает система, как она масштабируется и какие стандарты ей необходимо соблюдать.
Ключевые диаграммы UML в MOAS:
| Диаграмма | Назначение |
|---|---|
| Диаграмма компонентов | Показать, как организованы программные компоненты и как они зависят друг от друга. |
| Диаграмма развертывания | Моделирование физического оборудования, узлов и топологии сети. |
| Диаграмма пакетов (высокий уровень) | Представление уровней (например, интерфейс пользователя, сервис, данные) и зависимостей. |
| Диаграмма профиля | Определение пользовательских стереотипов, ограничений и метаданных (например, <<защищенный>>, <<высокопроизводительный>>). |
| Диаграмма композитной структуры (архитектурный взгляд) | Изображение внутренней структуры сложных компонентов или сервисов. |
✅ Почему это важно: MOAS гарантирует, что система является устойчивой, масштабируемой, защищенной и поддерживаемой—критически важной для корпоративных приложений.
📊 Обзор: диаграммы UML в трех областях
| Диаграмма UML | MOPS (аналитик) | MOSS (дизайнер) | MOAS (архитектор) |
|---|---|---|---|
| Сценарий использования | ⭐⭐⭐⭐⭐ | – | ⭐ |
| Деятельность | ⭐⭐⭐⭐⭐ | ⭐⭐ | ⭐ |
| Класс | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐ |
| Последовательность | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐ |
| Компонент | ⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Развертывание | ⭐⭐ | ⭐⭐ | ⭐⭐⭐⭐⭐ |
| Пакет | ⭐⭐⭐ | ⭐⭐ | ⭐⭐⭐⭐ |
🎯 Взгляд: Один и тот же диаграмма может выполнять несколько функций в зависимости от контекста. Например, диаграмма Диаграмма классов в MOPS является моделью домена; в MOSS она становится подробным техническим классом; в MOAS она помогает определить границы компонентов.
🤖 Как Visual Paradigm усиливает UML с помощью ИИ: революция в моделировании программного обеспечения
Хотя UML обеспечивает структуру, Visual Paradigm повышает ее за счет интеграции Искусственный интеллект (ИИ)ускорить и улучшить каждый этап жизненного цикла моделирования — особенно в трех областях.
✨ Ключевые функции, основанные на искусственном интеллекте, в Visual Paradigm:
1. Генерация сценариев использования и требований с использованием искусственного интеллекта
-
Проблема:Написание подробных сценариев использования на естественном языке занимает много времени.
-
Решение Visual Paradigm с использованием искусственного интеллекта:Введите сюжет пользователя или описание в свободной форме (например,«Как клиент, я хочу отслеживать мой заказ») → искусственный интеллект генерирует полныйдиаграмму сценариев использования, поток действий, идиаграмму последовательности за секунды.
-
Влияние:Ускоряет моделирование MOPS — бизнес-аналитики могут быстро проверить требования с помощью визуальных моделей.
2. Умное моделирование классов и компонентов на основе текста
-
Ввод:Опишите функцию системы на простом английском языке (например,«Система должна аутентифицировать пользователей по электронной почте и паролю, хранить токены сессий и проверять права доступа.»)
-
Действие искусственного интеллекта:Visual Paradigm автоматически генерирует:
-
диаграммуклассовс
пользователем,Сессия,Сервис аутентификации, и т.д. -
А Диаграмма компонентов показывающая модуль аутентификации.
-
Диаграммы последовательностей для входа в систему и проверки сессии.
-
-
Влияние: Снижает ручные усилия по моделированию до 70%, что позволяет быстрее перейти от MOPS к MOSS.
3. Автоматическая генерация кода из моделей UML
-
Как только подробная диаграмма классов создана в MOSS, Visual Paradigm AI может:
-
Генерировать полный Java, C#, Python или TypeScript кодовые скелеты.
-
Добавлять аннотации (например,
@Entity,@PostMapping) на основе модели.
-
-
Преимущество: Разработчики могут сразу приступить к написанию кода с минимальным количеством шаблонного кода.
4. Рекомендации по архитектуре с использованием ИИ
-
Visual Paradigm AI анализирует:
-
Существующие диаграммы компонентов и развертывания.
-
Требования к производительности, безопасности и масштабируемости.
-
-
Вывод: AI предлагает:
-
Оптимальная топология развертывания (например, микросервисы против монолита).
-
Рекомендуемые облачные сервисы (AWS, Azure, GCP).
-
Паттерны безопасности (например, OAuth2, JWT).
-
-
Влияние: Помогает архитекторам в MOAS принимать решения, основанные на данных и лучших практиках.
5. Естественный язык в UML: Будущее сотрудничества
-
Функция: «Опишите на простом английском, и я нарисую это.»
-
Пример: Введите: «Покажите, как пользователь размещает заказ, оплачивает его кредитной картой и получает подтверждение по электронной почте.»
-
Результат: AI генерирует:
-
Диаграмма использования
-
Диаграмма деятельности процесса заказа
-
Диаграмма Диаграмма последовательности с
Пользователь,Сервис заказов,Платежный шлюз,Сервис электронной почты
-
-
Сценарий использования: Идеально подходит для межфункциональных команд—непрофессиональные заинтересованные стороны могут участвовать в моделировании.
🎯 Почему Visual Paradigm + ИИ — это прорыв
| Выгода | Как Visual Paradigm + ИИ обеспечивает |
|---|---|
| Быстрое сбор требований | ИИ превращает пользовательские сценарии в диаграммы за секунды. |
| Снижение ошибок моделирования | ИИ проверяет согласованность между диаграммами (например, имена классов совпадают во всех моделях). |
| Улучшенное взаимодействие | Непрофессиональные заинтересованные стороны могут участвовать с помощью естественного языка. |
| Безупречный переход между пространствами | ИИ обеспечивает согласованность моделей в MOPS, MOSS и MOAS. |
| Масштабируемость для предприятия | ИИ поддерживает крупные модели, автоматизированную документацию и журналы аудита. |
🏁 Заключение: от видения к реальности — с помощью UML и ИИ
Те три пространства моделирования (MOPS, MOSS, MOAS) предоставляют структурированный, ориентированный на роли подход к проектированию программного обеспечения — обеспечивая согласованность от бизнес-потребностей до технической реализации и архитектуры предприятия.
Но в современном мире быстрой разработкиручное моделирование больше не достаточно.
Visual Paradigm, с егодвигателем моделирования на основе ИИ, превращает UML из инструмента документирования вдинамическую, интеллектуальную платформу проектирования. Он позволяет:
-
бизнес-аналитикибыстрее фиксировать требования,
-
разработчикиточно реализовывать,
-
архитекторыпринимать стратегические решения с уверенностью.
💡 Заключительная мысль:
«UML говорит вам, что нужно построить. ИИ говорит вам, как это сделать — быстрее, умнее и лучше.»
СVisual Paradigm + ИИ, будущее моделирования программного обеспечения — не только визуальное, но и интеллектуальное, совместное и полностью автоматизированное.
📌 Попробуйте сами:
Посетитеhttps://www.visual-paradigm.com и изучите инструменты моделирования UML с поддержкой ИИ. Начните с простой пользовательской истории и наблюдайте, как ИИ за считанные секунды создаст вашу полную системную модель.
🧠 Совет профессионала:Используйтеассистента ИИ в Visual Paradigm для создания диаграмм из обычного текста — идеально подходит для команд, работающих по гибким методологиям, стартапов и архитекторов корпоративных систем.
Повысьте эффективность вашей команды. Создавайте модели с ясностью. Создавайте с уверенностью. С Visual Paradigm и ИИ будущее разработки программного обеспечения уже наступило. 🚀
-
