Полное руководство по интеграции моделирования случаев использования с моделью C4

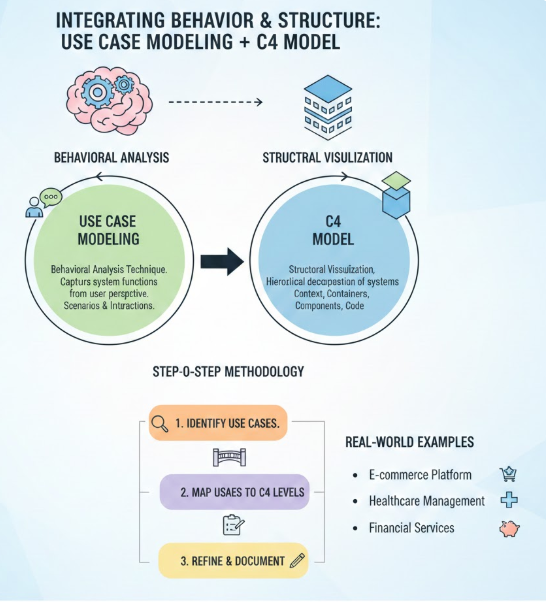

Введение: мост между требованиями и архитектурой

В современной разработке программного обеспечения согласованиефункциональные требованиясархитектурой системыявляется критически важным — особенно в сложных, постоянно меняющихся средах. Моделирование случаев использования фиксируетчто делает система, в то время как модель C4 визуализируеткак она структурирована. В совокупности они образуют мощный, всесторонний подход к проектированию программного обеспечения, который улучшает коммуникацию, обеспечивает отслеживаемость и поддерживает гибкую, масштабируемую разработку.

В этом руководстве рассматривается интеграциямоделирования случаев использования—техники поведенческого анализа—and the модель C4—фреймворк структурной визуализации—предоставляя пошаговую методологию, реальные примеры и практическую поддержку черезвсеобъемлющую платформу AI Visual Paradigm.

1. Понимание моделирования случаев использования

Моделирование случаев использования — это UML (унифицированный язык моделирования) техника, используемая для выявления, описания и документирования функционального поведения системы с точки зрения пользователя. Она фокусируется на взаимодействиях междуактерами (пользователями или внешними системами) и системой для достижения конкретных целей.

✅ Ключевые элементы моделирования случаев использования

📌 Наилучшая практика: Используйте текстовые описания (например, в форматеСпецификация варианта использования формате) вместе с диаграммами для полного описания поведения, особенно для сложных потоков.

2. Освоение модели C4: Многоуровневый подход к архитектуре программного обеспечения

Разработанная Саймоном Брауном, модельмодель C4предоставляет структурированный иерархический способ визуализации архитектуры программного обеспечения на четырех уровнях абстракции — каждый из которых ориентирован на разную аудиторию.

📊 Четыре уровня модели C4

🔍 Основной принцип: Диаграммы как код– Храните диаграммы в системе контроля версий с использованием текстовых инструментов, таких как PlantUML или Structurizr.

3. Почему важно интегрировать моделирование случаев использования с C4?

В то время как случаи использования определяютповедение, C4 определяетструктуру. Интеграция этих элементов создаетотслеживаемый, согласованный дизайн-процессот бизнес-целей до кода.

✅ Преимущества интеграции

🚩 Избегайте интеграции, когда: Система представляет собой простой скрипт, прототип или инструмент низкой сложности, где полное моделирование добавляет избыточную нагрузку.

4. Когда использовать эту интеграцию

5. Пошаговая интеграция: от пользовательских сценариев к архитектуре C4

Следуйте этому проверенному рабочему процессу для интеграции моделирования пользовательских сценариев с моделью C4:

🔄 Пошаговый процесс интеграции

1. Выявление функциональных требований

   • Проведите интервью или рабочие встречи с заинтересованными сторонами.

   • Определите участников и их цели.

   • Создайте диаграммы пользовательских сценариев и подробные спецификации пользовательских сценариев (включая потоки, предусловия, постусловия).

2. Сопоставьте с контекстом C4 (уровень 1)

   • Разместите систему в центре как центральный блок.

   • Добавьте участников (например, «Клиент», «Администратор») и внешние системы (например, «Платежный шлюз»).

   • Подпишите стрелки взаимодействия именами пользовательских сценариев (например, «Перевод средств», «Сделать заказ»).

3. Разбейте на контейнеры (уровень 2)

   • Назначьте ответственность за пользовательские сценарии контейнерам.

     • Пример: «Вход» → Контейнер веб-приложения

     • «Обработка платежа» → Шлюз API + Сервис оплаты

   • Используйте стрелки зависимостей для отображения взаимодействия (синхронного/асинхронного).

4. Разбейте на компоненты (уровень 3)

   • Для каждого контейнера определите внутренние компоненты.

   • Сопоставьте потоки пользовательских сценариев с взаимодействиями компонентов.

   • Используйте диаграммы последовательностей для отображения пошагового поведения (например, «Клиент заходит в систему → Сервис аутентификации проверяет → Создана сессия»).

5. Добавьте детали на уровне кода (необязательно, уровень 4)

   • Создайте диаграммы классов для ключевых компонентов.

   • Покажите классы, методы и связи, связанные с шагами пользовательского сценария.

   • Пример: OrderService.processOrder()соответствует сценарию использования «Окончание оформления заказа».

6. Итерировать и проверять

   • Провести обзор с заинтересованными сторонами: «Поддерживает ли архитектура все сценарии использования?»

   • Моделировать крайние случаи (например, «Что произойдет, если оплата не удалась?»).

   • Переработать диаграммы при необходимости.

7. Документирование как код

   • Используйте PlantUML, Structurizr, или Visual Paradigm для хранения диаграмм в текстовом формате.

   • Управлять ими с помощью системы контроля версий вместе с исходным кодом.

💡 Совет профессионала: Используйте единые соглашения об именовании (например, Пользователь → Клиент, Система → Банковское приложение) для поддержания ясности на всех уровнях.

6. Ключевые концепции и лучшие практики

✅ Золотое правило: Архитектура должнаобеспечиватьслучаи использования — а не ограничивать их.

7. Примеры из реальной жизни

🏦 Пример 1: Онлайн-банковская система

Случаи использования

• Актер: Клиент

• Случай использования: Перевод средств

  • Основной поток: Аутентификация → Выбор исходного/целевого счета → Ввод суммы → Подтверждение → Перевод

  • Исключение: Недостаточный баланс → Показать ошибку

  • Расширяет: Применить проверку на мошенничество (если сумма > 5000 $)

Интеграция C4

✅ Почему это работает: Сценарий использования определяет необходимость в защищенных, проверяемых сервисах транзакций и внешней проверке.

🛍️ Пример 2: Платформа электронной коммерции (архитектура микросервисов)

Сценарии использования

• Просмотр продуктов → включает Поиск продуктов

• Оформление заказа → расширяет Применить купон, Проверить наличие товара, Обработать оплату

Интеграция C4

✅ Почему это работает: Сценарии с высокой нагрузкой, такие как «Оформление заказа», требуют асинхронной обработки (Kafka), которая видна только на уровне компонентов.

8. Как платформа ИИ Visual Paradigm обеспечивает бесшовную интеграцию

Платформа Visual Paradigmвсеинтегрированная платформа, основанная на ИИ преобразует интеграцию моделирования сценариев использования и C4 в быстрый, интеллектуальный и совместный процесс — идеально подходит для команд, работающих по методологии Agile, предприятий и удаленной работы.

🚀 Ключевые функции

💬 Пример запроса:
«Создайте случай использования для «Применить купон» и сопоставьте его с моделью контейнера C4 для приложения электронной коммерции.»

✅ Результат: Полная, отслеживаемая модель за менее чем за 60 секунд — без ручного рисования.

9. Заключительные мысли: Стратегия проектирования, устойчивая к будущему

Интеграция моделирование случаев использования с моделью C4 — это не просто лучшая практика, а необходимость для современной разработки программного обеспечения. Это гарантирует:

• ✅ Согласованность между бизнес-целями и техническим проектированием

• ✅ Четкость между заинтересованными сторонами на всех уровнях абстракции

• ✅ Следуемость от требований к коду

• ✅ Масштабируемость для микросервисов, облачных и распределенных систем

• ✅ Эффективность с помощью автоматизации на основе ИИ и инструментов совместной работы

Объединяя поведенческую осведомленность использования сценариев с структурной ясностью C4, команды могут проектировать системы, которые не только функциональны и надежны, но и поддерживаются, проверяются и адаптируются.

Дополнительно: Чек-лист быстрого доступа

✅ Начните с сценариев использования, чтобы определить что делает система
✅ Создайте контекст C4, чтобы показать кто взаимодействует с ней
✅ Разбейте на контейнеры на основе ответственности сценариев использования
✅ Разбейте компоненты для реализации потоков сценариев использования
✅ Используйте диаграммы последовательностей и диаграммы классов для деталей
✅ Проверьте соответствие заинтересованных сторон
✅ Автоматизируйте с помощью инструментов ИИ, таких как Visual Paradigm
✅ Храните диаграммы как код в системе контроля версий

🌐 Готовы начать?
Попробуйте Платформа искусственного интеллекта Visual Paradigm бесплатно на https://www.visual-paradigm.com
Используйте естественный язык для создания вариантов использования, моделей C4 и даже кода — быстро, точно и в командном режиме.

Заключение

Слияние моделирования вариантов использования и модели C4 более чем методология — это философия проектирования. Она позволяет командам создавать программное обеспечение, которое не только функционально и масштабируемо, но и четко понимается всеми заинтересованными сторонами. С помощью инструментов, основанных на искусственном интеллекте, таких как Visual Paradigm, эта интеграция стала быстрее, умнее и доступнее, чем когда-либо прежде.

🎯 Помните: Хорошая архитектура начинается с четких требований — а лучшая архитектура развивается из них.
