UML (унифицированный язык моделирования) предлагает широкий спектр типов диаграмм для моделирования различных аспектов системы. Среди нихДиаграммы структуры компонентов (CSD) обеспечивают глубокое и структурированное представление внутренней организации системы, подчеркиваявзаимодействие компонентов и ихсвязи. Диаграммы структуры компонентов особенно полезны для моделирования сложных систем, в которых несколько объектов или компонентов должны работать вместе и взаимодействовать в строго определенной структуре.
Ключевые концепции диаграмм структуры компонентов UML
- Определение
- Адиаграмма структуры компонентов описываетвнутреннюю структуру класса или компонента и показывает отношения и взаимодействия между его частями. Подчеркиваетвнутренние компоненты, их взаимосвязи и то, как они взаимодействуют для выполнения функциональности системы.
- Эти диаграммы сосредоточены насовместном поведениии о том, как части внутри компонента обмениваются информацией и формируются.
- Основные компоненты диаграмм структуры компонентов
- Классы или компоненты: Представляют основные элементы в системе, которые взаимодействуют друг с другом.
- Части: Это строительные блоки (или подкомпоненты) более крупной системы. Часть может быть другим классом, объектом или подсистемой.
- Порты: Это точки взаимодействия с внешней средой. Порты определяют конкретные интерфейсы, через которые компоненты или части обмениваются информацией.
- Соединители: Соединители показывают коммуникационные связи между различными частями или компонентами.
- Роли: Роли описывают конкретное поведение или ответственность части в составной структуре.
- Внутренняя структура: Это расположение и организация частей, показывающее, как каждая часть связана внутри системы.
- Ключевые отношения и взаимодействия
- Ассоциация: Показывает связь между частями и способ, которым они взаимодействуют внутри системы.
- Делегирование: Представляет передачу ответственности от одного компонента или части к другому.
- Порты и интерфейсы: Компоненты взаимодействуют через порты, которые связаны с конкретными интерфейсами.
- Сценарии использования
- Сотрудничество компонентов: Диаграммы составной структуры особенно полезны, когда необходимо моделировать, как различные компоненты или подсистемы взаимодействуют для выполнения требований более крупной системы.
- Разложение компонентов: Когда компоненты системы необходимо разбить на более мелкие части, диаграммы составной структуры помогают визуализировать внутреннюю архитектуру.
- Динамическое взаимодействие: Эти диаграммы позволяют сосредоточиться на том, как части и подкомпоненты динамически взаимодействуют, часто с учетом моделирования поведения.
Ключевые элементы диаграмм составной структуры
- Классы или компоненты
- Представляют основные элементы системы и могут быть представлены в виде больших прямоугольников, которые содержат подкомпоненты.
- Класс или компонент является контейнером для всех внутренних частей и поведения на диаграмме.
- Части
- Подкомпоненты или внутренние объекты внутри класса или компонента. Они изображаются как более мелкие части внутри большого прямоугольника класса.
- Части представляют подсистемы, объекты, или сущности которые необходимы для общей функциональности.
- Порты
- Порты являются точками взаимодействия на компонентах, через которые они общаются с другими компонентами или участниками. Каждый порт может быть связан с интерфейсом который определяет операции, которые может выполнять компонент, или услуги, которые он предоставляет.
- Связи
- Связи являются линиями или связями между частями или портами, показывая, как компоненты и их внутренние части взаимодействуют друг с другом.
- Связи помогают моделировать зависимости, коммуникацию, и обмен данными внутри системы.
- Интерфейсы
- Интерфейсы определяют набор операций, которые компонент предлагает внешнему миру. Диаграмма обычно показывает порт, соединенный с интерфейсом, указывая на протоколы коммуникации между элементами системы.
- Сотрудничество
- Сотрудничество между частями или объектами представляется связями, которые определяют отношения и обмен данными поток. Это ключево для понимания того, как подкомпоненты и части взаимодействуют друг с другом.
Советы и хитрости для эффективных диаграмм композитной структуры UML
- Сосредоточьтесь на ключевых отношениях
- Вместо того чтобы пытаться смоделировать каждую деталь, сосредоточьтесь на ключевых взаимодействиях и отношениях между компонентами и их внутренними частями. Подчеркните, как различные элементы в системесотрудничаютдля достижения целей системы.
- Эффективно используйте подкомпоненты и порты
- Используйте подкомпоненты и портычтобы разбить сложные компоненты на более мелкие, управляемые части. Четко обозначьте каждую часть, чтобы показать ее роль в системе, и убедитесь, что порты соединены с соответствующими интерфейсами, чтобы прояснить взаимодействия.
- Согласованность в обозначениях
- Обеспечьте единообразное использование обозначений для частей, соединителей и портов. Это делает диаграмму проще для понимания и следования.
- Используйте штриховые линии для соединителей и сплошные линии для ассоциаций, ролей и границ системы.
- Группируйте связанные части вместе
- Если несколько частей имеют схожую ответственность или роль, объедините их визуально с помощью границ или замкнутых областей. Это улучшает ясность и подчеркивает структуру системы.
- Минимизируйте сложность
- Диаграммы композитной структуры могут стать довольно сложными, если вы пытаетесь показать слишком много деталей. Держите диаграмму сосредоточенной на взаимодействиях высокого уровняи избегайте перегрузки диаграммы слишком большим количеством внутренних компонентов.
- Для более крупных систем рассмотрите возможность разделения диаграммы на поддиаграммыкоторые представляют собой более мелкие части или разделы системы.
- Использование имен ролей
- Убедитесь, что каждый ролькомпонента обозначить описательным названием, которое передает цель или ответственность этой части в системе. Это поможет сделать диаграмму более интуитивно понятной и понятной для других.
- Документирование предположений и ограничений
- Если существуют конкретные ограничения или предположения проектирования, влияющие на способ соединения или взаимодействия частей, зафиксируйте их непосредственно на диаграмме (например, в виде заметок или комментариев).
- Сосредоточьтесь на ключевых границах системы
- Четко обозначьте границы каждого компонента или части. Это помогает выявитьточки взаимодействия с внешними участниками или другими компонентами системы.
- Интеграция с другими диаграммами UML
- Диаграммы композитной структуры часто дополняют другие диаграммы UML, такие какдиаграммы классовилидиаграммы последовательностей. Они предоставляютболее детальный взгляд на взаимодействие внутренних компонентов, что полезно при работе с диаграммами высокого уровня.
Рекомендации по созданию диаграмм композитной структуры
- Понимание внутренней архитектуры системы
- Перед созданием диаграммы тщательно изучите, как внутренне работают компоненты системы. Определитеключевые подсистемы, компоненты, ичасти и как онисотрудничаютили зависят друг от друга.
- Начните с высокого уровня компонентов
- Начните с моделирования основных компонентов или классов системы. Разбейте каждый компонент наподкомпонентыивнутренние части, определяя их взаимодействия и ответственность.
- Моделирование взаимодействий с помощью портов и соединителей
- Добавьте порты где компоненты взаимодействуют с внешними системами или другими компонентами. Используйте соединители чтобы показать коммуникацию и взаимодействие между частями.
- Четко определите интерфейсы
- Назначьте интерфейсы каждому порту, чтобы показать, какие операции доступны для взаимодействия. Это дает четкое руководство по тому, как внешние компоненты общаются с внутренними частями.
- Используйте иерархическое представление
- Если система большая, рассмотрите возможность разделения ее на иерархическиеуровни или более мелкие диаграммы. Это сделает диаграмму более управляемой и легкой для понимания.
- Правильно обозначьте роли и части
- Убедитесь, что каждая часть обозначена четким названием роли, чтобы избежать путаницы. Если часть имеет конкретную функциональность или ответственность, убедитесь, что она четко определена на диаграмме.
Пример диаграммы композитной структуры UML

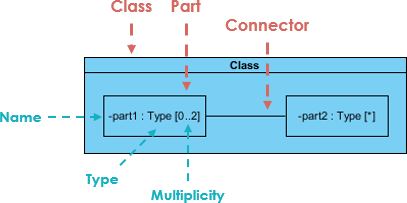

Диаграмма композитной структуры UML используется для отображения внутренней структуры класса и того, как эта структура состоит из взаимосвязанных частей. Она особенно полезна при моделировании сложных систем, где понимание внутренней работы класса имеет решающее значение.
Диаграмма композитной структуры UML — это тип диаграммы, используемый в унифицированном языке моделирования, для иллюстрации внутренней структуры класса и того, как эта структура состоит из взаимосвязанных частей. Этот тип диаграммы особенно полезен при моделировании сложных систем, где понимание внутренней работы класса имеет решающее значение.
Объяснение диаграммы:
- Класс: Внешний прямоугольник представляет класс, который является основным компонентом, внутренняя структура которого подробно описывается.
- Части: Внутри класса находятся меньшие прямоугольники, обозначенные как part1 и part2. Они представляют отдельные компоненты или части, из которых состоит класс. Каждая часть имеет тип, обозначенный как Type [0…2] для part1 и Type [*] для part2. Это указывает на тип части и её кратность.
- Кратность: Обозначение [0…2] для part1 означает, что в классе может быть от нуля до двух экземпляров part1. Обозначение [*] для part2 означает, что в классе может быть любое количество экземпляров part2.
- Соединитель: Линия, соединяющая part1 и part2, является соединителем, который показывает связь или взаимодействие между этими частями. Это может представлять поток данных, поток управления или любой другой вид взаимодействия.
- Имя: Класс сам по себе помечается именем, что помогает идентифицировать его в системе.
Интерпретация:
- Внутренняя структура: Диаграмма предоставляет представление о внутренней структуре класса, показывая, как он состоит из более мелких частей. Это полезно для понимания того, как класс построен и как взаимодействуют его компоненты.
- Гибкость: Использование множественности позволяет гибко устанавливать количество экземпляров каждой части внутри класса. Это может быть важно при моделировании систем, где количество компонентов может варьироваться.
- Взаимодействие: Соединитель между частями указывает на наличие некоторой формы взаимодействия или связи между ними. Это может быть критически важно для понимания того, как класс функционирует в целом.
Случай использования:
- Этот тип диаграммы особенно полезен в системной инженерии, разработке программного обеспечения и любой области, где важно понимание композиции и взаимодействия частей внутри более крупной системы. Он помогает визуализировать сложные структуры и способствует проектированию и анализу систем.
Заключение
Диаграммы композитной структуры UML предоставляют подробное представление о внутренней организации системы, сосредоточившись на частях, портах, соединителях, и о том, как они сотрудничают для достижения функциональности системы. Фокусируясь на четких отношениях, взаимодействиях и компонентах, эти диаграммы позволяют эффективно передавать информацию о внутренней работе системы.
При создании диаграмм композитной структуры обеспечьте ясность, ограничивая сложность, группируя связанные части и используя единые обозначения. Следуя этим рекомендациям и применяя советы, изложенные в этом руководстве, вы сможете создавать диаграммы UML, которые дают ценные сведения о сложных системах, улучшая как разработку, так и коммуникацию в вашей команде.
