Кейс: моделирование рабочего процесса отправки формы с помощью конечного автомата

1. Бизнес-контекст и мотивация

Современные веб-приложения (электронная коммерция, платформы SaaS, панели управления, процессы регистрации, инструменты опросов и т.д.) почти всегда содержат один или несколькорабочих процессов отправки форм.

Поверхностно простое действие — «пользователь нажимает кнопку Отправить» — на самом деле скрывает удивительно сложную дерево решений:

• отсутствующие или некорректные поля

• нарушения бизнес-правил (возраст < 18 лет, дублирование электронной почты, отсутствие товара на складе, истечение срока действия купона…)

• проверки безопасности (CSRF, ограничение скорости, ловушка)

• вызовы внешних сервисов (платежный шлюз, доставка электронной почты, генерация PDF)

• разные каналы передачи результатов (сообщение на странице, всплывающее уведомление, электронная почта, SMS)

Попытка выразить все эти пути с помощью цепочек if-else быстро приводит кспагетти-коду, особенно когда одна и та же форма появляется в нескольких контекстах (мастер, модальное окно, мобильное приложение, API-конечная точка…).

Аконечный автомат (FSM)предоставляет чистый, визуальный и проверяемый способ моделирования этого жизненного цикла.

2. Диаграмма состояний – объяснение по строкам

[*] --> Ожидание ввода пользователя

Ожидание ввода пользователя --> Обработка запроса : user_submits_form()
Обработка запроса --> Проверка данных : validate_inputs()

Проверка данных --> Запрос отклонен : invalid_data
Проверка данных --> Запрос принят : data_valid

Запрос принят --> Генерация ответа : generate_response()
Генерация ответа --> Отправка ответа : send_to_user()

Отправка ответа --> [*]

Запрос отклонен --> [*]

Состояния – значение и ответственность

3. Основные концепции машины состояний, продемонстрированные

4. Расширения реального мира (распространены в производстве)

Большинство реальных систем быстро превосходят минимальную диаграмму. Типичные дополнения:

• Превышение лимита скорости состояние

• Ошибка сервера / Сбой внешнего сервиса (платеж отклонен, сервер SMTP выключен…)

• Ожидание асинхронного действия → Ожидание вебхука (Stripe, подтверждение доставки электронной почты)

• Частично отправлено / Черновик сохранен (многопроходные мастера)

• Необходима повторная проверка (пользователь нажал «Назад» в мастере или истек срок действия токена)

• Требуется подтверждение (двойная регистрация, двухэтапная аутентификация, подтверждение заказа администратором)

5. Паттерны реализации (независимы от языка/фреймворка)

6. Преимущества тестирования и документирования

Поскольку диаграмма небольшая и явная, она становится отличным источником истины:

• Юнит-тесты — одна тестовая сборка на каждый переход

• Интеграционные тесты — путь успеха + каждый путь ошибки

• Тестирование на основе свойств — генерировать случайные допустимые/недопустимые входные данные

• Живая документация — храните диаграмму PlantUML в репозитории

• Ввод в систему — новые разработчики понимают поток за < 60 секунд

• Отладка — логи могут просто фиксировать «переход от ValidatingData → RequestRejected из-за invalid_data»

Обзор – почему этот шаблон выигрывает

Простая машина состояний для отправки форм элегантно решает несколько классических проблем:

• Устраняет глубоко вложенные конструкции if-else

• Делает порядок операций явным и обеспечиваемым

• Разделяет проверку данных, бизнес-действия и доставку

• Обеспечивает единый источник истины для успешных результатови пути сбоя

• Хорошо масштабируется при добавлении новых режимов сбоя или асинхронных шагов

• Выступает одновременно как чертеж кода и инструмент коммуникации с неразработчиками

Даже в 2025–2026 годах, при использовании кодирования с поддержкой ИИ и платформ низкого кода, явные машины состояний для пользовательских рабочих процессов остаются одним из наиболее эффективных архитектурных решений, которые может принять команда.

Такой AI-чатбот Visual Paradigm — это инструмент, предназначенный для ускорения создания, визуализации и улучшения диаграмм машин состояний (и других диаграмм UML) с помощью естественного языка.

Этот чатбот — доступен по адресам, таким как chat.visual-paradigm.com, или через инструментарий ИИ — выступает в роли интеллектуального соавтора при моделировании динамического поведения системы. Вот как он помогает пользователям (разработчикам, архитекторам, аналитикам, студентам, владельцам продуктов и др.) в зависимости от типа рабочего процесса, представленного на изображении интерфейса:

Основные способы, с помощью которых чатбот Visual Paradigm AI для диаграмм машин состояний оказывает помощь

1. Мгновенное создание диаграмм из простого английского языка

   • Вы описываете желаемое поведение в обычных предложениях (например: «Создайте машину состояний для процесса отправки пользовательской формы с состояниями: ожидание ввода, обработка, проверка, принято, отклонено, генерация ответа, отправка ответа»).

   • ИИ мгновенно интерпретирует описание и создает полную, соответствующую стандартам диаграмму машины состояний UML (с состояниями, переходами, событиями/условиями, точками начала/окончания и т.д.).

   • Нет необходимости вручную перетаскивать фигуры, рисовать стрелки или запоминать точные обозначения UML — чат-бот сам занимается компоновкой, правилами именования и правильной синтаксисом.

2. Конверсационный и итеративный улучшения

   • Интерфейс в формате чата позволяет постепенно улучшать диаграмму, не начиная сначала:

     • «Добавьте переход по тайм-ауту из состояния ProcessingRequest обратно в WaitingForUserInput»

     • «Сделайте так, чтобы RequestRejected отображал действие с сообщением об ошибке»

     • «Измените условие с invalid_data на [errors.length > 0]»

     • «Включите ортогональные области для логирования и обратной связи интерфейса»

   • Диаграмма обновляется в реальном времени в правой панели во время общения, что делает исследование быстрым и без лишних усилий.

3. Панорамный просмотр для ясности

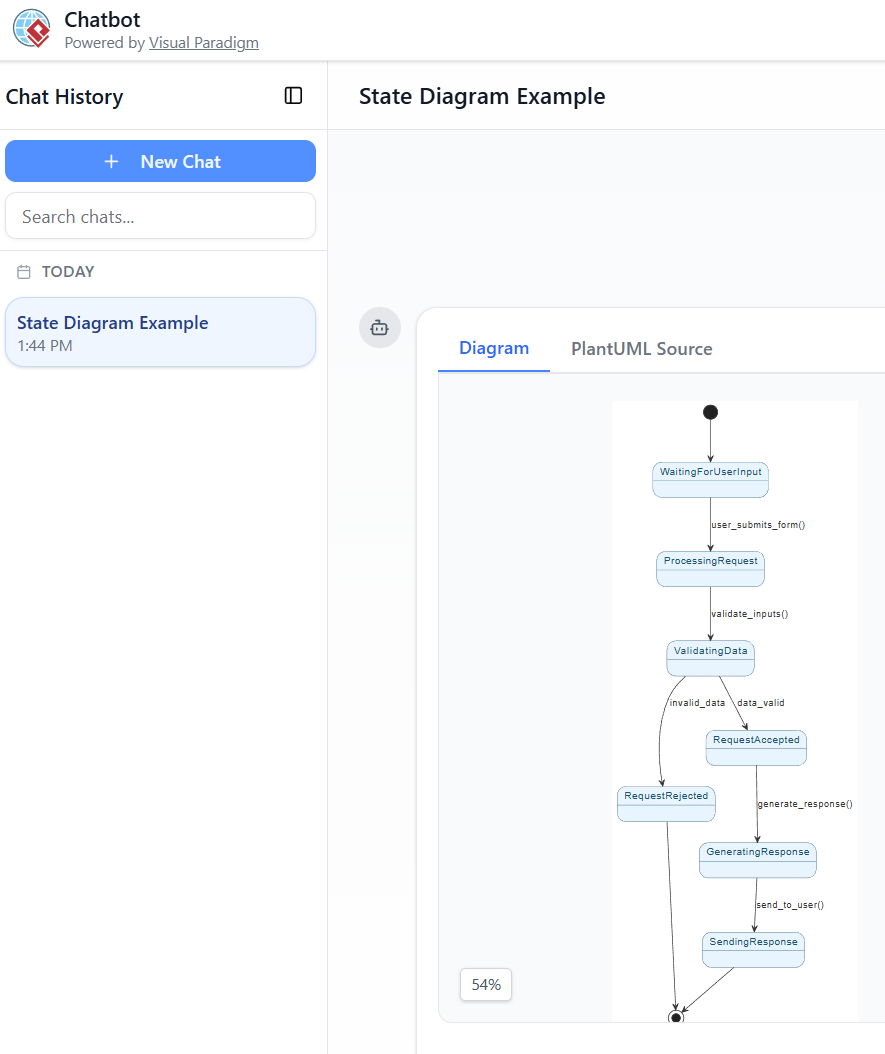

   Как видно на скриншоте:

   • Левая сторона — История чата (ваши запросы + ответы ИИ)

   • Правая сторона — Диаграмма в реальном времени + вкладка исходного кода PlantUML
     Этот двойной просмотр позволяет вам:

   • Точно увидеть, как ваши слова превратились в визуальные элементы

   • Просмотреть/отредактировать сгенерированный код PlantUML при необходимости

   • Быстро обнаружить и исправить недопонимания

4. Помощь в обучении и объяснении

   • Попросите чат-бота объяснить части диаграммы («Что означает условие data_valid здесь?» или «Почему есть переход из состояния ValidatingData в оба состояния — accepted и rejected?»).

   • Отлично подходит для студентов, изучающих конечные автоматы, или команд, наboarding новых членов в жизненный цикл системы.

5. Быстрая разработка прототипов и проверка

   • Идеально подходит для ранней стадии проектирования: превратите неопределённые идеи (обращение в поддержку, обработка заказа, процесс входа, торговый автомат, платёжный шлюз, IoT-устройство и т.д.) в конкретные визуальные образы за секунды.

   • Быстро проверьте, соответствует ли моделируемое поведение требованиям, до того, как потратить время на код или подробные спецификации.

6. Экспорт и интеграция

   • Готовые диаграммы обычно можно экспортировать (PNG, SVG, PDF), сохранить в проектах Visual Paradigm или импортировать в полнофункциональный редактор Visual Paradigm (десктопный или онлайн) для дальнейшего улучшения, совместной работы, генерации кода или моделирования.

Практический пример, соответствующий вашему предыдущему PlantUML

Если вы вставите или опишете рабочий процесс отправки формы, о котором мы говорили ранее, в этот чат-бот:

«Сгенерируйте UML диаграмма конечного автомата: начинается с WaitingForUserInput → при user_submits_form() переходит в ProcessingRequest → validate_inputs() → ValidatingData. Оттуда

ИИ создаст очень похожую (или даже более чистую) версию диаграммы, показанной на вашем скриншоте — но встроенную в стиль UML, с правильными закруглёнными прямоугольниками, ромбами для решений при необходимости и профессиональной автоматической компоновкой.

Кто больше всего выигрывает?

• Разработчики программного обеспечения / архитекторы, моделирующие реактивные системы

• Студенты и преподаватели, преподающие или изучающие поведение на основе состояний

• Бизнес-аналитики / владельцы продуктов, желающие визуализировать рабочие процессы без использования инструментов рисования

• Любой, кто считает ручное создание диаграмм медленным или подверженным ошибкам

Короче говоря, этот чат-бот ИИ устраняет большую часть механических трудностей при создании диаграмм состояний, позволяя вам сосредоточиться на мышлении оповеденииа не о пикселях и стрелках. Это особенно мощно для итеративной, исследовательской работы — именно такой стиль, который поощряет расположение чата и диаграммы на скриншоте.

Если вы активно используете этот инструмент (или рассматриваете его), не стесняйтесь делиться конкретной системой/поведением, которое вы хотели бы смоделировать — я помогу составить хорошие запросы для него.
