ArchiMate NEXT (снимок спецификации 1) – Комплексное руководство
ArchiMate NEXT (снимок спецификации 1) – Комплексное руководство
Введение: Эволюция ArchiMate
ArchiMate NEXT (ожидается как ArchiMate 4.0) представляет собой трансформационный скачок от ArchiMate 3.2, предназначенный для упростить, объединить и модернизироватьязык моделирования архитектуры предприятия.
Эта версия напрямую отвечает современным вызовам в моделировании предприятий:
-
Сложность и когнитивная нагрузка при управлении многоуровневыми иерархическими моделями
-
Растущая гибридная природа бизнес-операций (человек + цифровой)
-
Необходимость более четкой согласованности между стратегией, операциями и изменениями
Устраняя избыточность, переопределяя ключевые концепции и вводя более интуитивную визуальную структуру, ArchiMate NEXT стремится сделать архитектуру доступной, действенной и соответствующей ожиданиям заинтересованных сторон.
🔍 ArchiMate NEXT — это не просто обновление, а смена парадигмы. Он переходит от жесткого иерархического подхода сверху вниз к динамичной, модульной архитектуре, основанной на доменах, которая отражает реальность современных предприятий.
🔷 1. Визуальная революция: Фреймворк Hexagonion

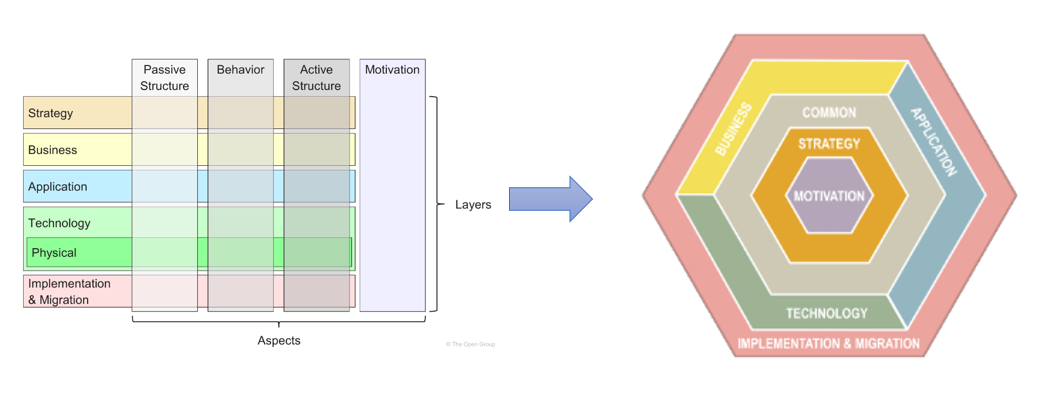

🔄 От многослойной матрицы к шестигранной архитектуре
Наиболее визуально заметным изменением в ArchiMate NEXT является замена традиционной прямоугольной многослойной матрицы на фреймворк Hexagonion—шестигранную структуру, которая лучше отражает современные гибридные среды, где люди, системы и процессы динамично взаимодействуют.
🧩 Структура фреймворка Hexagonion
| Раздел | Содержание | Стратегическая цель |
|---|---|---|
| Центральный узел | Основные строительные блоки:
– Активная структура |
Показывает, чтоцели заинтересованных сторон определяют все архитектурные решения. Мотивация — исходная точка всех моделей. |
| Верхний (центральный шестиугольник) | Бизнес, приложения и технологии области (теперь рассматриваются как единая интегрированная операционная область) | Представляет собой предприятиеоперационный центр—где создается и предоставляется ценность. |
| Верхний левый и правый | Стратегия и мотивация области
(например, цели, возможности, требования) |
Позволяет моделированиевизия предприятия, цели и долгосрочные амбиции. |
| Нижний левый и правый | Реализация и миграция области
(например, проекты, переходы, управление изменениями) |
Поддерживает моделирование процессы изменений, дорожные карты и жизненные циклы проектов. |
🎯 Ключевое понимание: Hexagonion отходит от мышления «сверху вниз» и принимает центрированную, ориентированную на цели, процессно-ориентированнуюмодель, в которой мотивация течет от центра ко всем сферам.
🔷 2. Унификация: Устранение слоев
ArchiMate NEXT заменяет жесткие границы слоев на гибкие Сферы, устраняя избыточность и позволяя моделирование на межсферном уровне. Несколько ключевых элементов были объединены в общую, независимую от сферы Общую сферу.
| Объединенный элемент | Старая модель | Новая модель |
|---|---|---|
| Поведение | Отдельные элементы: Услуга, Процесс, Функция, Событие | Объединенный Поведениеэлемент (общий «Процесс» может представлять действия человека, рабочие процессы системы или логику ИИ) |
| Сотрудничество | Специфичные для слоя: Бизнес, Приложение, Технология | Единый Сотрудничествоэлемент в Общей сфере |
| Роль | Роль бизнеса (только для людей), Роль приложения | ОбщийРоль (присваивается любой активной структуре — человек, программное обеспечение, аппаратное обеспечение) |
| Путь | Путь как технологически специфичный конструкт | Теперь частьОбщая область; представляет собой последовательность событий, процессов или действий |
✅ Выгода: Одна «Процесс» теперь может моделировать рабочий процесс, включающий:
Человеческий агент
Система CRM
AI-валидатор
—без необходимости дублировать логику или создавать отдельные типы процессов.
⚠️ Осторожно: В сложных моделяхметки и описаниястановятся критически важными для различения бизнес- и технических поведений.
🔷 3. Упрощение метамодели: Ключевые удаления
Чтобы снизить когнитивную нагрузку и устранить избыточные элементы,ArchiMate NEXT удаляет или переопределяетнесколько малоприменяемых или пересекающихся концепций.
| Удалённый элемент | Стратегия замены |
|---|---|
| Составная связь | Заменяется наАгрегацияилиНазначение |
| Элементы взаимодействия | Заменено наСотрудничествоилиУслуга |
| Ограничение | Заменено специализациейТребование |
| Договор | Заменено специализациейБизнес-объект |
| Пробел | Заменено наОценкаилиРезультат |
| Представление | Заменено наОбъект данных, Артефакт, илиМатериал |
🚀 Почему?Эти элементы часто использовались непоследовательно или создавали избыточный объем модели. Их удаление обеспечиваетболее чистые, точные и менее двусмысленные модели.
🔷 4. Улучшения метамодели для точности
Хотя упрощение является основной темой, ArchiMate NEXT также вводит мощныеулучшения для повышения точности и выразительности модели.
✅ 4.1 Мощности (множественность)
-
Связи теперь поддерживаютограничения множественности (например,
1..*,0..1,0..*) -
Пример: у «Клиента» может бытьодин или более заказов (
1..*), или у «Заказа» может бытьноль или один доставки (0..1)
💡 Это позволяет архитекторам определять правила на уровне экземпляров непосредственно в модели — нет необходимости во внешней документации.
✅ 4.2 Реализация из пути
-
Заменяет старую «агрегацию из пути к технологии»
-
Новое:Отношение реализации изАктивная структура в Путь
🔄 Пример: «Агент по обслуживанию клиентов» реализует «Путь поддержки клиентов» во время сессии по поддержке.
✅ 4.3 Стандартизированные визуальные элементы
-
Введение стандартизированные цветовые коды:
-
Синий = Бизнес (например, процесс, роль)
-
Зелёный = Приложение (например, сервис, функция)
-
Красный = Технология (например, данные, оборудование)
-
-
Унифицированные обозначения прямоугольников для:
-
Значение (что оно представляет)
-
Ценность (его бизнес-влияние)
-
Бизнес-объект (что это)
-
🎨 Эти стандартизации повышают читаемость, особенно в межфункциональных презентациях.
🔷 5. Руководство: ядро против полной модели
Для поддержки различных сценариев использования ArchiMate NEXT вводит два уровня моделирования:
| Модель | Область применения | Сценарий использования |
|---|---|---|
| Ядро фреймворка | Охватывает Общие, бизнес, приложения и технологии области | Моделирование операции в состоянии стабильности, система «в состоянии покоя» или текущее состояние предприятия |
| Полный фреймворк | Добавляет Мотивация, стратегия и реализация и миграция области | Моделирование стратегические изменения, дорожные карты, выравнивание целей и переходы проектов |
📌 Лучшая практика:
Используйте Ядро фреймворка для операционного моделирования
Используйте Полный фреймворк при моделировании изменений, стратегии или дорожных карт будущего состояния
🔷 6. Миграция и обратная совместимость
The Open Group уделил приоритет плавная миграция от ArchiMate 3.2 к NEXT.
✅ Стратегия миграции
-
Нет значительных изменений в языке в семантике
-
Большинство элементов являютсязаменены на общие эквиваленты:
-
Событие реализации→Событие(общий) -
Бизнесская роль→Роль(общий) -
Событие приложения→Событиев рамках поведения
-
-
Существующие модели могут бытьперестроены с минимальными усилиями
🔄 Шаги миграции
-
Определите все удаленные или переименованные элементы
-
Замените их на их общие эквиваленты
-
Обновите метки и описания, чтобы отразить контекст домена
-
Проверьте кардинальности и отношения для точности
-
Переосмыслите с использованием Фреймворк Hexagonion
🏁 Существующие модели ArchiMate 3.2 могут быть непосредственно переведены с минимальными или отсутствующими усилиями по переработке — что делает этот обновление чрезвычайно практичным для широкого внедрения в компании.
🔷 7. Практическая перспектива и критика
✅ Сильные стороны
-
Упрощенная коммуникациямежду бизнесом, ИТ и заинтересованными сторонами
-
Улучшенная ясностьв гибридных средах (человек + цифровые рабочие процессы)
-
Снижение избыточности моделии когнитивная нагрузка
-
Более точная согласованность с современными практиками гибкой разработки, DevOps и цифровой трансформации
⚠️ Критика и соображения
| Озабоченность | Объяснение |
|---|---|
| Потеря точности в сложных моделях | Объединение доменов может затруднить различие между бизнес-логикой и технической реализацией. Моделировщики должны больше полагаться наметки, описания и контекстдля поддержания ясности. |
| Необходимость улучшения маркировки | Без четкой маркировки объединенные элементы (например, Процесс, Роль) могут быть неправильно поняты. Наилучшая практика:аннотировать каждый элементс учетом контекста домена. |
| Управление отношениями обслуживания | Отношение обслуживания между интерфейсом и внутренней активной структурой (например, услуга, предоставляемая программным компонентом) требует тщательного моделирования для избежания неоднозначности. Используйтечеткие меткииконтекстные описания. |
| Риск чрезмерной абстракции | В высокотехнических средах удаление элементов, специфичных для уровня, может привести к моделям, которые не обладают достаточной глубиной для детального проектирования системы. |
🛠️ Рекомендации для практиков:
ИспользуйтеЯдро фреймворкадля повседневной деятельности
Используйте Полный фреймворкдля стратегического планирования и инициатив по изменению
Всегда включайте описательные метки и контекстные заметки в сложных моделях
Проверьте модели с заинтересованными сторонами, чтобы обеспечить ясность и согласованность
📚 Таблица краткого обзора: Ключевые изменения в ArchiMate NEXT
| Функция | ArchiMate 3.2 | ArchiMate NEXT |
|---|---|---|
| Визуальный фреймворк | Прямоугольная многослойная матрица | Гексагонион (шестиугольный, центрированный) |
| Основная концепция | Уровни (Бизнес, Приложение, Технология) | Области (Общие, Бизнес, Приложение, Технология) |
| Поведение | Отдельные элементы (Процесс, Услуга, Функция) | Единое поведение |
| Сотрудничество | Специфичный для уровня | Единое сотрудничество |
| Роль | Только бизнес-роль | Общая роль |
| Путь | Специфичный для технологии | Часть общей области |
| Удалённые элементы | Состав, ограничение, пробел, контракт, представление | Удалено или заменено |
| Кардинальности | Не поддерживается | Поддерживается (например, 1..*) |
| Цветовое кодирование | Нестандартный | Стандартизированный (синий, зелёный, красный) |
| Мотивация | Неявный | Явно размещён в центре |
| Уровни фреймворка | Единая модель | Ядро и полный фреймворк |
🚀 Заключительные мысли: почему ArchiMate NEXT важен
ArchiMate NEXT — это не просто техническое обновление — этофилософский сдвигв том, как мы думаем об архитектуре предприятия.
❌ Предыдущие модели предполагали чёткое разделение между бизнесом и ИТ.
✅ ArchiMate NEXT принимает интеграцию, сотрудничество и общую ценность.
Упрощая язык, объединяя области и делая акцент на мотивации, он позволяет архитекторам:
-
Создаватьболее ясные, лучше воспринимаемые модели
-
Фокусироваться напоставка ценности и цели заинтересованных сторон
-
Модель реальные гибридные системы более эффективно
-
Поддержка цифровая трансформация с гибкостью и точностью
✅ Начало работы: практическое руководство
| Шаг | Действие |
|---|---|
| 1 | Просмотрите свои текущие модели ArchiMate 3.2 на предмет элементов, специфичных для слоев |
| 2 | Определите элементы для замены (например, «Событие реализации», «Бизнесская роль») |
| 3 | Замените на общие эквиваленты (например, «Событие», «Роль») |
| 4 | Перестройте модели, используя Фреймворк Hexagonion |
| 5 | Добавьте метки и описания для уточнения контекста домена |
| 6 | Проверьте с заинтересованными сторонами, используя Ядро или полный фреймворк в зависимости от ситуации |
| 7 | Зарегистрируйте изменения в вашем процессе моделирования и учебных материалах |
📎 Ресурсы
-
Официальный снимок спецификации 1 – ArchiMate.org
-
Видеоуроки и семинары – Доступно через Академию ArchiMate
-
Форумы сообщества и отзывы – Сообщество ArchiMate
💬 Последняя цитата
«ArchiMate NEXT не заменяет архитектуру — он совершенствует её. Он выводит язык моделирования предприятий в XXI век: проще, более ориентированный на человека и глубоко согласованный с реальными операциями».
— Рабочая группа ArchiMate, Open Group
