Диаграмма компонентов, созданная с помощью ИИ: Пример системы бронирования авиабилетов

Проектируйте умнее, а не тяжелее — от идеи к точности с помощью моделирования архитектуры с использованием ИИ

🔍 Зачем использовать чат-бота Visual Paradigm для диаграмм компонентов?

Прежде чем приступить к шагам, давайте разберемсяпочемуэтот инструмент трансформационен:

✅ Ускоряет процесс проектирования– Преобразуйте неопределенные идеи в структурированные диаграммы за секунды.
✅ Устанавливает лучшие практики– Автоматически применяет многоуровневую архитектуру (Представление, Сервис, Данные).
✅ Способствует сотрудничеству– Нетехнические заинтересованные стороны и разработчики могут совместно проектировать с использованием естественного языка.
✅ Поддерживает несколько стандартов– Безупречно переключайтесь от диаграмм компонентов к последовательным, C4, ArchiMate и другим.
✅ Интеллектуальные диалоги– Задавайте уточняющие вопросы и получайте техническую глубину, а не просто статичные изображения.

💡 Случай использования: Создаете систему бронирования авиабилетов? Вам нужна ясность в том, как работают компоненты, такие какИнвентаризация мест, Система ценообразования, иОбработка платежей взаимодействовать — не пишите код и синтаксис UML.

Давайте пройдемся по всему процессу, пошагово.

🛠️ Шаг 1: Доступ к чат-боту Visual Paradigm AI

  1. Перейдите по адресу: https://ai-toolbox.visual-paradigm.com/app/chatbot

  2. Нажмите «Начать новый чат» или используйте ссылку на совместную сессию (например, из статьи блога).

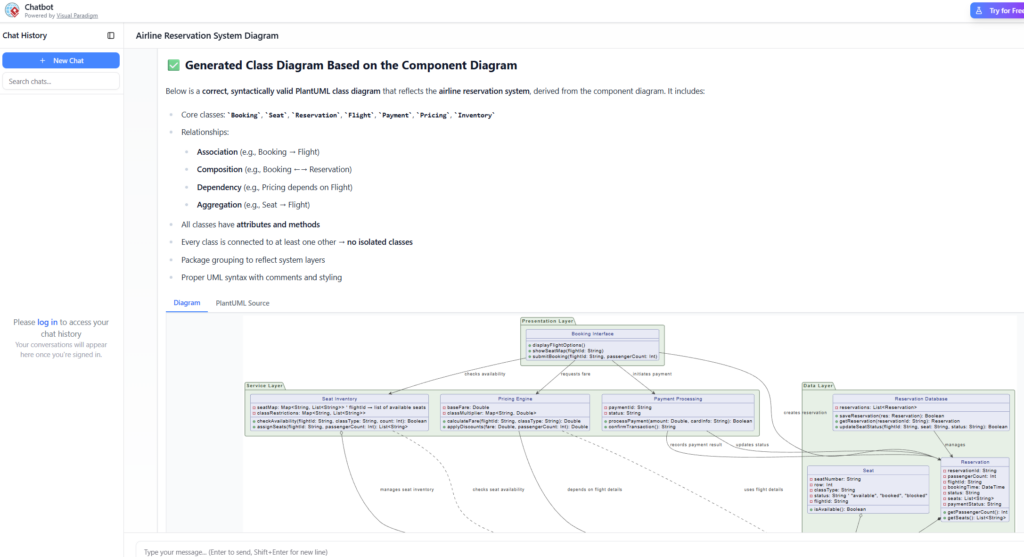

  3. Вы увидите чистый интерфейс с окном чата и живым холстом диаграммы.

✅ Совет профессионала: Используйте «Совместная сессия» ссылку, чтобы совместно работать в реальном времени с вашей командой.

🧠 Шаг 2: Начните с четкого запроса (первый шаг к точности)

Введите запрос на естественном языке, например:

«Создайте диаграмму компонентов для системы бронирования авиабилетов, включающую: интерфейс бронирования, инвентаризацию мест, систему ценообразования, обработку платежей и базу данных бронирований.»

💡 Почему это работает:

  • Не нужно знать синтаксис UML.

  • ИИ понимает термины, специфичные для предметной области (например, «инвентаризация мест» → компонент реального времени для отслеживания доступности).

  • Он автоматически группирует компоненты по логическим уровням: Представление, Сервис, Данные.

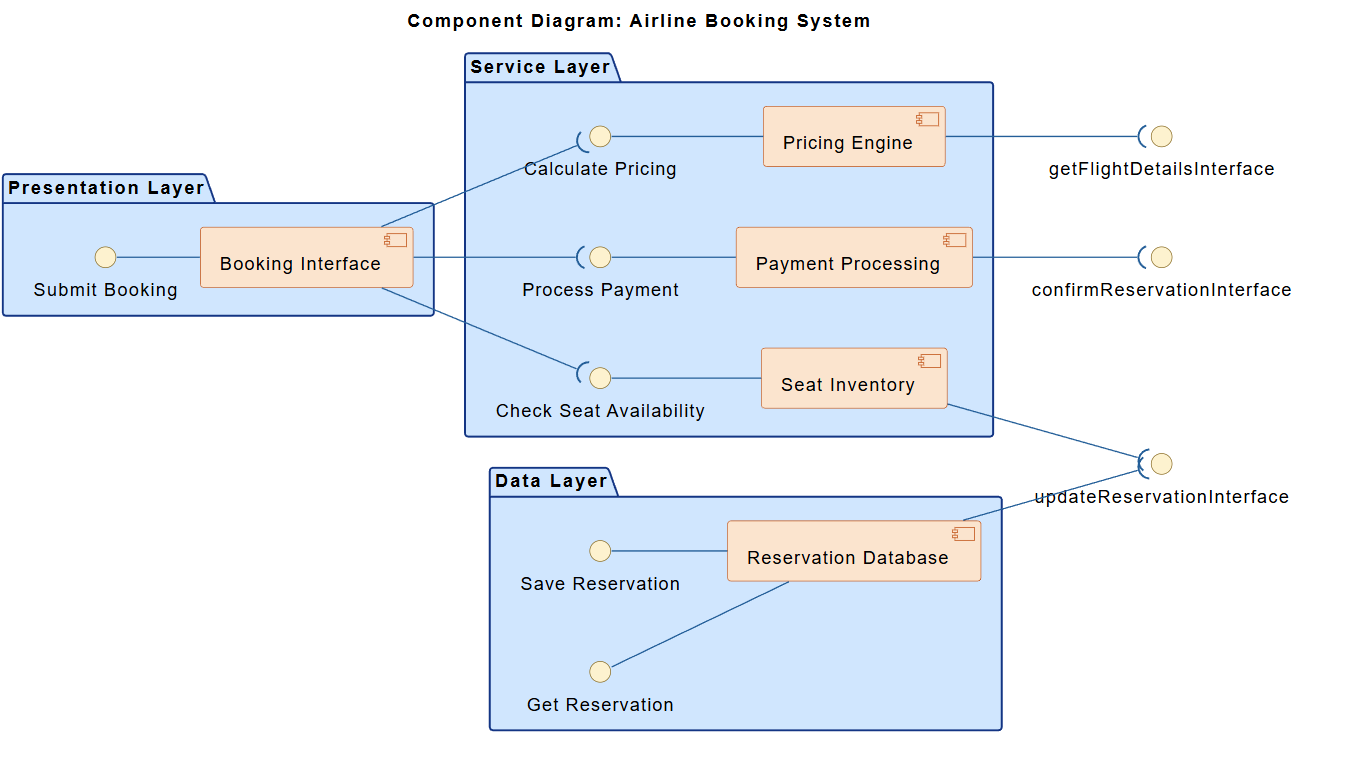

✅ Результат: Через несколько секунд вы увидите полностью отрисованный диаграмма компонентов на основе PlantUML с:

  • Компоненты как прямоугольники

  • Интерфейсы (например, Проверка наличия мест)

  • Зависимости (штриховые стрелки)

  • Многоуровневые пакеты (Представление, Сервис, Данные)

🖼️ Посмотреть сгенерированную диаграмму здесь

🤔 Шаг 3: Участие в диалоговом проектировании (где ИИ становится консультантом)

Теперь наступает настоящая сила — задавайте вопросы, чтобы углубить понимание.

Пример 1: Задайте вопрос о взаимодействии интерфейсов

«Как работает интерфейс «Проверка наличия мест» с компонентом «Инвентаризация мест»?»

🧠 Ответ ИИ включает:

  • Поток: Пользователь выбирает рейс → Интерфейс бронирования вызывает Проверка наличия мест → Инвентаризация мест проверяет наличие в реальном времени.

  • Возвращаемые данные: доступные места, расположение мест, ограничения по классам и временные блокировки.

  • Бизнес-эффект: предотвращает перепродажу и обеспечивает точность.

  • Техническое наблюдение: использует оптимистическую блокировку или тайм-ауты резервирования для предотвращения гонок.

✅ Это не просто диаграмма — это архитектурное руководство.

Пример 2: Уточните зависимости

«Почему движок ценообразования подключен как к интерфейсу бронирования, так и к обработке платежей?»

🧠 ИИ объясняет:

  • ИИнтерфейс бронирования отправляет подробности тарифа пользователю до оплаты.

  • ИОбработка платежей компоненту нужна окончательная цена для авторизации транзакции.

  • Это показываетпоток данных между уровнями, а не только от интерфейса к бэкенду.

✅ Помогает избежать жесткой привязки — теперь вы понимаете, почему важны интерфейсы.

Пример 3: Запрос диаграммы последовательности (обеспечение будущей совместимости)

«Можете ли вы создать диаграмму последовательности, показывающую полный процесс бронирования?»

🧠 ИИ генерирует:

  • Пошаговое взаимодействие:

    1. Пользователь отправляет запрос на бронирование

    2. Проверка наличия мест

    3. Расчет цены

    4. Обработка платежа

    5. Сохранение бронирования

    6. Подтверждение бронирования

🔄 Теперь вы можетепереключаться между типами диаграммв одном и том же диалоге — все в одной платформе.

📦 Шаг 4: Уточните диаграмму с помощью архитектуры на слоях

ИИ автоматически структурирует вашу диаграмму с использованиемтрех ключевых слоев:

Слой Компоненты Назначение
Представление Интерфейс бронирования Точка входа для пользователя
Сервис Инвентарь мест, система ценообразования, обработка платежей Основная бизнес-логика
Данные База данных бронирований Постоянное хранение

🎯 Почему это важно:

  • Отражает реальную развертку (например, микросервисы в Docker/Kubernetes).

  • Позволяет независимое масштабирование: например, масштабировать систему ценообразования в период пиковых туристических сезонов.

  • Поддерживает DevOps: команды могут развертывать каждый слой отдельно.

🔄 Шаг 5: Итерируйте и расширяйте модель

Не останавливайтесь на одной диаграмме. Используйте ИИ для развития своей модели:

➤ Добавьте внешние участники

«Покажите внешние системы, такие как шлюзы оплаты и базы данных пассажиров.»

➡️ ИИ генерируетДиаграмму контекста системыпоказывающую:

  • Пассажиры (актеры)

  • Поставщики платежей сторонних компаний (например, Stripe, PayPal)

  • Внешние API-интерфейсы данных о рейсах

➤ Моделирование на более высоком уровне

«Создайте представление ArchiMate, показывающее бизнес-возможности и сервисы приложений.»

➡️ AI-карты:

  • Уровень бизнеса: Управление клиентами, Управление бронированием

  • Уровень приложений: Сервис бронирования, Сервис оплаты

  • Технологический уровень: Облачная база данных, API-шлюз

🧩 Это сила единой среды моделирования — одна сессия чата, несколько стандартов.

📤 Шаг 6: Экспорт и обмен вашей диаграммой

После удовлетворения результатом, экспортируйте свою работу:

  1. Нажмите«Экспорт» → Выберите формат:

    • PNG (для отчетов)

    • PDF (для презентаций)

    • Код PlantUML (для контроля версий)

    • SVG (для интеграции в веб-сайты)

  2. Поделитесьссылкой на живую сессию с вашей командой.

  3. Сотрудничайте в реальном времени — все видят изменения мгновенно.

🔗 Пример:Ссылка на общую сессию

🎯 Почему этот подход лучше традиционных инструментов

Традиционные инструменты (например, Draw.io, Lucidchart) AI-чатбот Visual Paradigm
Ручное перетаскивание; медленно создавать сложные модели Мгновенное создание диаграмм на основе естественного языка
Нет архитектурных рекомендаций Предоставляет рекомендации по проектированию в реальном времени
Статические диаграммы; нет диалога Динамическое, итеративное моделирование
Ограничено одним типом диаграммы Поддерживает UML, C4, ArchiMate, SysML, SWOT и др.

✅ Вы не просто рисуете — вы проектируете с умом.

🧩 Дополнительно: Сценарии использования за пределами авиационных систем

Этот рабочий процесс не ограничен авиационными системами. Попробуйте его для:

  • Электронная коммерция: Каталог товаров, корзина, оформление заказа, инвентаризация

  • Банковское приложение: Управление счетами, обработка транзакций, обнаружение мошенничества

  • Портал здравоохранения: Медицинские записи, планировщик приемов, выставление счетов

  • Платформа IoT: Прием данных с датчиков, аналитическая система, сервис оповещения

ИИ адаптируется к любой области — просто опишите свою систему на простом английском языке.

✅ Финальный чек-лист: лучшие практики при использовании ИИ для диаграмм компонентов

Делайте Не делайте
✅ Начните с четкого и конкретного запроса ❌ Используйте неопределенные термины, такие как «создайте систему»
✅ Задавайте уточняющие вопросы, чтобы прояснить логику ❌ Предполагать, что диаграмма идеальна с первого раза
✅ Использовать многоуровневые пакеты (Presentation/Service/Data) ❌ Смешивать компоненты без структуры
✅ Экспортировать и контролировать версии кода PlantUML ❌ Полагаться только на визуальный результат
✅ Комбинировать с другими диаграммами (последовательность, контекст) ❌ Работать изолированно

🚀 Заключение: Проектируйте умнее, а не тяжелее

AI-чатбот Visual Paradigm — это не просто генератор диаграмм — это вашпартнёр по моделированию с использованием ИИ.

Всего за несколько шагов диалога вы можете:

  • Перейти от идеи → диаграммы компонентов → потока последовательности → архитектуры предприятия

  • Обеспечить согласованность, масштабируемость и ясность

  • Повысить эффективность команд в области технологий, бизнеса и продуктов для согласованности

🌐 Готовы создать вашу следующую систему?
Попробуйте сейчас:https://ai-toolbox.visual-paradigm.com/app/chatbot

📚 Узнайте больше: Ресурсы для повышения квалификации

🎯 Совет профессионала: Добавьте этот учебник в закладки и используйте его для каждого нового проекта. Искусственный интеллект запоминает контекст — чем больше вы общаетесь, тем умнее он становится.

Проектируйте точно. Создавайте с целью. Пусть ИИ берет на себя тяжелую работу.
