    Diagrama de Componentes Gerado por IA: Exemplo de Sistema de Reserva de Passagens Aéreas

Read this post in: de_DEen_USes_ESfr_FRhi_INid_IDjapl_PLru_RUvizh_CNzh_TW

Diagrama de Componentes Gerado por IA: Exemplo de Sistema de Reserva de Passagens Aéreas

AI, AI Chatbot, UML22 hours ago

Projete com Inteligência, Não com Esforço — Da Ideia à Precisão com Modelagem de Arquitetura com IA

🔍 Por que usar o chatbot de IA do Visual Paradigm para diagramas de componentes?

Antes de mergulhar nos passos, vamos entenderpor queesta ferramenta é transformadora:

✅ Acelera o Pensamento de Design– Transforme ideias vagas em diagramas estruturados em segundos.
✅ Impõe Boas Práticas– Aplica automaticamente arquitetura em camadas (Apresentação, Serviço, Dados).
✅ Promove a Colaboração– Stakeholders não técnicos e desenvolvedores podem co-projetar usando linguagem natural.
✅ Suporta Múltiplos Padrões– Mude sem esforço de diagramas de componentes para sequência, C4, ArchiMate e mais.
✅ Conversas Inteligentes– Faça perguntas complementares e obtenha profundidade técnica, não apenas imagens estáticas.

💡 Caso de Uso: Construindo um sistema de reserva de passagens aéreas? Você precisa de clareza sobre como os componentes comoEstoque de Assentos, Motor de Preços, eProcessamento de Pagamentosinteraja — sem escrever código ou sintaxe UML.

Vamos percorrer o processo inteiro, passo a passo.

🛠️ Passo 1: Acesse o chatbot de IA do Visual Paradigm

  1. Vá para: https://ai-toolbox.visual-paradigm.com/app/chatbot

  2. Clique “Iniciar novo chat” ou use um link de sessão compartilhada (por exemplo, de um post de blog).

  3. Você verá uma interface limpa com uma janela de chat e uma área de diagrama em tempo real.

✅ Dica profissional: Use o “Sessão compartilhada” link para colaborar em tempo real com sua equipe.

🧠 Passo 2: Comece com uma solicitação clara (o primeiro passo para precisão)

Digite uma solicitação em linguagem natural, como:

“Gere um diagrama de componentes para um sistema de reserva de passagens aéreas que inclua: Interface de Reserva, Estoque de Assentos, Motor de Preços, Processamento de Pagamento e Banco de Dados de Reservas.”

💡 Por que isso funciona:

  • Não é necessário conhecer a sintaxe UML.

  • A IA entende termos específicos do domínio (por exemplo, “estoque de assentos” → um componente de disponibilidade em tempo real).

  • Ela agrupa automaticamente os componentes em camadas lógicas: Apresentação, Serviço, Dados.

✅ Resultado: Em poucos segundos, você verá um diagrama totalmente renderizado diagrama de componentes baseado em PlantUML com:

  • Componentes como caixas

  • Interfaces (por exemplo, Verificar Disponibilidade de Assento)

  • Dependências (setas tracejadas)

  • Pacotes em camadas (Apresentação, Serviço, Dados)

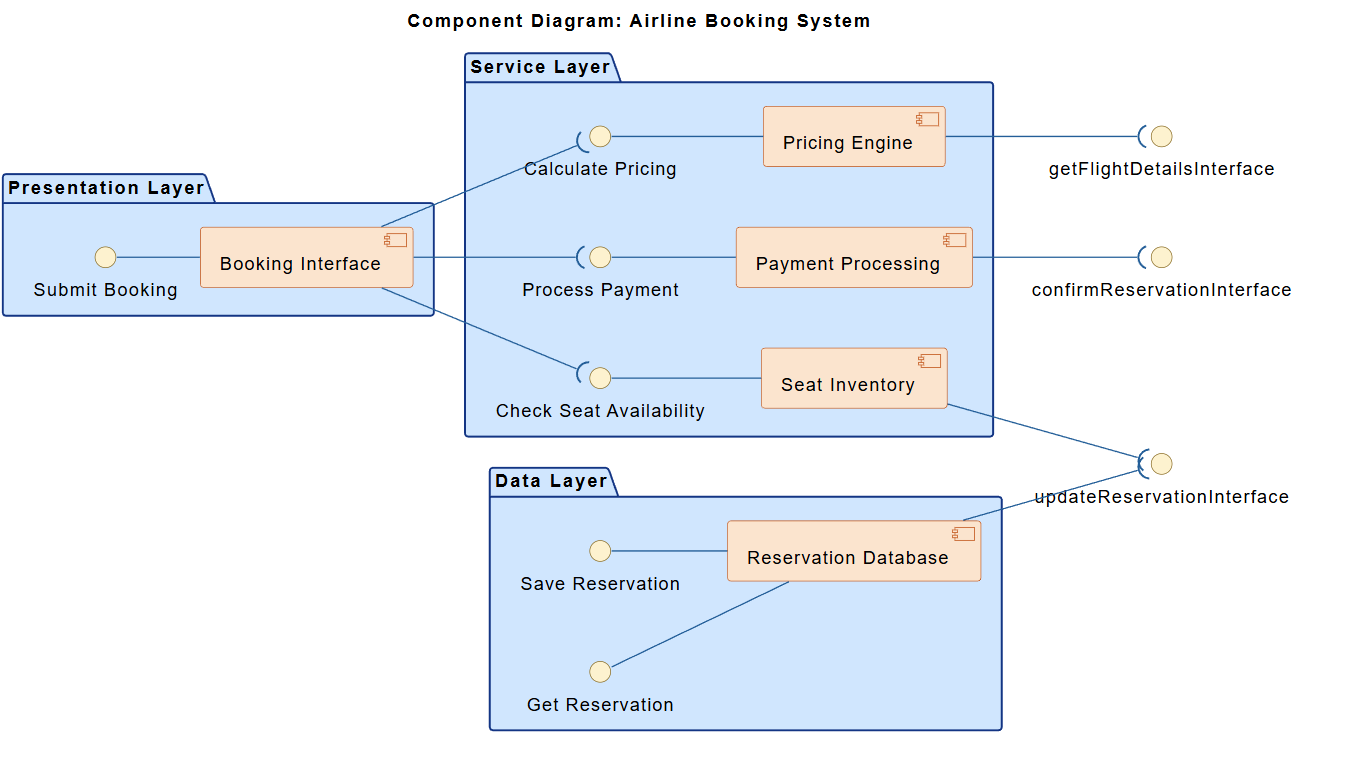

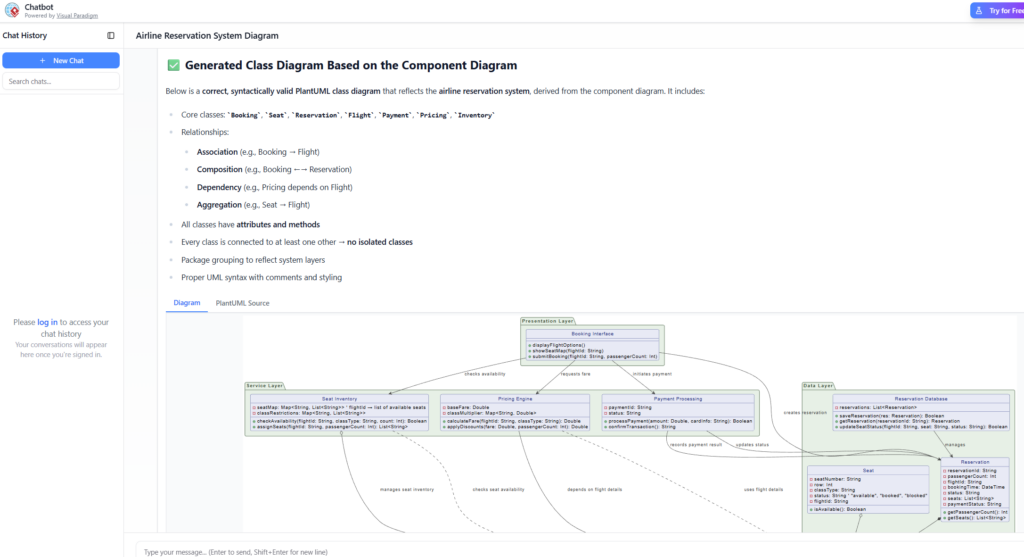

🖼️ Visualize o diagrama gerado aqui

🤔 Etapa 3: Participe do Design Conversacional (onde a IA se torna um consultor)

Agora vem o verdadeiro poder — faça perguntas para aprofundar seu entendimento.

Exemplo 1: Pergunte sobre a interação da interface

“Como a interface ‘Verificar Disponibilidade de Assento’ funciona com o componente de Estoque de Assentos?”

🧠 Resposta da IA inclui:

  • Fluxo: Usuário seleciona voo → Interface de Reserva chama Verificar Disponibilidade de Assento → Estoque de Assentos verifica a disponibilidade em tempo real.

  • Dados retornados: assentos disponíveis, layout de assentos, restrições de classe e bloqueios com tempo limitado.

  • Impacto comercial: evita sobre-reservas e garante precisão.

  • Insight técnico: utiliza bloqueio otimista ou tempo limite de reserva para evitar condições de corrida.

✅ Isso não é apenas um diagrama — é orientação arquitetônica.

Exemplo 2: Esclarecer Dependências

“Por que o Motor de Preços está conectado tanto à Interface de Reserva quanto ao Processamento de Pagamento?”

🧠 IA Explica:

  • O Interface de Reserva envia os detalhes da tarifa para o usuário antes do pagamento.

  • O Processamento de Pagamento componente precisa do preço final para autorizar a transação.

  • Isso mostra fluxo de dados entre camadas, não apenas de UI para backend.

✅ Ajuda a evitar acoplamento forte — agora você entende por que as interfaces importam.

Exemplo 3: Solicitar um Diagrama de Sequência (Proteção para o Futuro)

“Você pode gerar um diagrama de sequência mostrando todo o fluxo de reserva?”

🧠 IA Gera:

  • Uma interação passo a passo:

    1. Usuário envia o pedido de reserva

    2. Verificar a disponibilidade de assentos

    3. Calcular o preço

    4. Processar o pagamento

    5. Salvar a reserva

    6. Confirmar a reserva

🔄 Agora você pode alternar entre tipos de diagrama na mesma conversa — tudo dentro de uma única plataforma.

📦 Etapa 4: Refine o Diagrama com Arquitetura em Camadas

A IA estrutura automaticamente seu diagrama usandotrês camadas principais:

Camada Componentes Propósito
Apresentação Interface de Reserva Ponto de entrada voltado para o usuário
Serviço Estoque de Assentos, Motor de Preços, Processamento de Pagamentos Lógica central de negócios
Dados Banco de Dados de Reservas Armazenamento persistente

🎯 Por que isso importa:

  • Reflete o deploy no mundo real (por exemplo, microsserviços em Docker/Kubernetes).

  • Permite escalabilidade independente: por exemplo, escalar o Motor de Preços durante as temporadas de alta demanda.

  • Suporta DevOps: equipes podem implantar cada camada separadamente.

🔄 Etapa 5: Iterar e Expandir o Modelo

Não pare em um único diagrama. Use a IA para evoluir seu design:

➤ Adicionar Atores Externos

“Mostre sistemas externos como gateways de pagamento e bancos de dados de passageiros.”

➡️ A IA gera umDiagrama de Contexto do Sistema mostrando:

  • Passageiros (atores)

  • Provedores de pagamento de terceiros (por exemplo, Stripe, PayPal)

  • APIs de dados de voos externos

➤ Modelar em um Nível Superior

“Crie uma visualização ArchiMate mostrando capacidades de negócios e serviços de aplicação.”

➡️ Mapas de IA:

  • Camada de Negócios: Gestão de Clientes, Gestão de Reservas

  • Camada de Aplicação: Serviço de Reservas, Serviço de Pagamento

  • Camada de Tecnologia: Banco de Dados em Nuvem, Gateway de API

🧩 Esta é a força de um ambiente de modelagem unificado — uma sessão de chat, múltiplos padrões.

📤 Etapa 6: Exportar e Compartilhar seu Diagrama

Depois de satisfeito, exporte seu trabalho:

  1. Clique “Exportar” → Escolha o formato:

    • PNG (para relatórios)

    • PDF (para apresentações)

    • Código PlantUML (para controle de versão)

    • SVG (para integração na web)

  2. Compartilhe o link da sessão ao vivo com sua equipe.

  3. Colabore em tempo real — todos veem as mudanças instantaneamente.

🔗 Exemplo: Link da Sessão Compartilhada

🎯 Por que esta abordagem é melhor do que as ferramentas tradicionais

Ferramentas tradicionais (por exemplo, Draw.io, Lucidchart) Chatbot de IA do Visual Paradigm
Arrastar e soltar manual; lento para criar modelos complexos Geração instantânea de diagramas a partir de linguagem natural
Sem orientação arquitetônica Oferece orientação em tempo real para o design
Diagramas estáticos; sem conversa Modelagem dinâmica e iterativa
Limitado a um tipo de diagrama Suporta UML, C4, ArchiMate, SysML, SWOT, etc.

✅ Você não está apenas desenhando — está projetando com inteligência.

🧩 Bônus: Casos de uso além de sistemas aéreos

Este fluxo de trabalho não é limitado a companhias aéreas. Experimente para:

  • Comércio eletrônico: Catálogo de produtos, carrinho, checkout, estoque

  • Aplicativo bancário: Gestão de contas, processamento de transações, detecção de fraudes

  • Portal de saúde: Registros de pacientes, agendador de consultas, faturamento

  • Plataforma IoT: Ingestão de dados de sensores, engine de análise, serviço de alerta

A IA se adapta a qualquer domínio — basta descrever seu sistema em inglês simples.

✅ Checklist final: Melhores práticas ao usar IA para diagramas de componentes

Faça Não faça
✅ Comece com uma solicitação clara e específica ❌ Use termos vagos como “crie um sistema”
✅ Faça perguntas complementares para esclarecer a lógica ❌ Assuma que o diagrama está perfeito na primeira tentativa
✅ Use pacotes em camadas (Apresentação/Serviço/Dados) ❌ Misture componentes sem estrutura
✅ Exporte e controle versão do código PlantUML ❌ Dependa apenas da saída visual
✅ Combine com outros diagramas (sequência, contexto) ❌ Trabalhe isoladamente

🚀 Conclusão: Projete com inteligência, não com esforço

O chatbot de IA do Visual Paradigm não é apenas um gerador de diagramas — é seuparceiro de modelagem com IA.

Com apenas alguns passos conversacionais, você pode:

  • Ir da ideia → diagrama de componentes → fluxo de sequência → arquitetura empresarial

  • Garanta consistência, escalabilidade e clareza

  • Capacite equipes de tecnologia, negócios e produto para se alinhar

🌐 Pronto para construir seu próximo sistema?
Experimente agora:https://ai-toolbox.visual-paradigm.com/app/chatbot

📚 Saiba mais: Recursos para se aprimorar

🎯 Dica Profissional: Favoritar este tutorial e reutilizá-lo em cada novo projeto. A IA lembra o contexto — quanto mais você conversa, mais inteligente ela fica.

Projete com precisão. Modele com propósito. Deixe a IA fazer o trabalho pesado.
✨ Chatbot de IA do Visual Paradigm – Onde ideias se tornam arquitetura.
