Um Guia Completo sobre Diagramas PERT na Gestão de Projetos de TI: Como Criar um Usando PlantUML

Introdução: Por que os Diagramas PERT Importam nos Projetos de TI

No mundo da gestão de projetos de Tecnologia da Informação (TI), os prazos importam. Atrasos em uma fase podem se propagar por todo o ciclo de vida do projeto, afetando datas de entrega, orçamentos e confiança dos stakeholders. Para gerenciar essas complexidades de forma eficaz, os gerentes de projetos dependem de ferramentas que ofereçam clareza sobre dependências, durações e caminhos críticos.

Uma dessas ferramentas poderosas é o Diagrama de Técnica de Avaliação e Revisão de Programas (PERT) — um método de planejamento de projetos usado para determinar quanto tempo um projeto levará e identificar quais atividades são mais críticas para o seu sucesso.

Este artigo apresenta os principais conceitos dos diagramas PERT, utiliza um exemplo real de projeto de desenvolvimento de TI e mostra passo a passo como gerar um diagrama PERT usando PlantUML, uma linguagem leve e baseada em texto para diagramação — tudo dentro do contexto de capacidades de diagramação com inteligência artificial do Visual Paradigm.

O que é um Diagrama PERT?

Um diagrama PERT é uma ferramenta de gestão de projetos que representa visualmente a sequência de tarefas de um projeto, suas durações e as dependências entre elas. Diferentemente dos gráficos de Gantt, que focam no tempo e nos marcos, os diagramas PERT enfatizam o fluxo lógico do trabalho, destacando:

• Tarefas (atividades)

• Durações das tarefas

• Dependências (quais tarefas devem ser concluídas antes de outras começarem)

• O caminho crítico (a sequência mais longa de tarefas dependentes que determina o tempo mínimo de conclusão do projeto)

Os diagramas PERT são especialmente úteis em ambientes complexos e incertos como o desenvolvimento de software, onde as durações das tarefas podem variar devido a problemas imprevistos.

🔍 Conceito-chave:
O Caminho Críticoé a cadeia de tarefas sem folga (tempo ocioso). Qualquer atraso em uma tarefa no caminho crítico atrasará todo o projeto.

Exemplo: Projeto de Desenvolvimento de TI – Uma Análise Passo a Passo

Vamos percorrer um projeto de TI real: Desenvolvendo um Portal de Alunos Baseado em Nuvem.

📋 Fases do Projeto

Agora vamos construir um gráfico PERTque mostra o cronograma, as dependências e o caminho crítico para este projeto.

Como Criar um Gráfico PERT Usando PlantUML (via Visual Paradigm AI)

PlantUML é uma linguagem de diagramação baseada em texto que permite aos usuários gerar diagramas usando texto simples. Embora não seja suportado nativamente em todas as ferramentas de diagramação, Visual Paradigm integra o PlantUML por meio de seu motor de geração de diagramas com inteligência artificial, permitindo que os usuários criem diagramas complexos — incluindo gráficos PERT — com apenas algumas linhas de código.

✅ Vantagem Principal: Você pode gerar um gráfico PERT totalmente funcional a partir de um bloco de código simples — sem necessidade de desenho manual.

📝 Código PlantUML para o Gráfico PERT do Projeto de Desenvolvimento de TI

@startuml
!include https://static.visual-paradigm.com/plantuml-stdlib/pert-chart.puml
título Exemplo de Projeto de Desenvolvimento de TI
$tasksInLane('Requisitos', '[{"name":"Definição do Escopo","alias":"task01","id":"001","startDate":"1 Jan 2024","finishDate":"10 Jan 2024","durationInDays":"10","responsible":"Alice"},{"name":"Entrevistas com Stakeholders","alias":"task02","id":"002","startDate":"10 Jan 2024","finishDate":"20 Jan 2024","durationInDays":"10","responsible":"Bob"}]')
$tasksInLane('Design do Sistema', '[{"name":"Design da Arquitetura","alias":"task03","id":"003","startDate":"20 Jan 2024","finishDate":"30 Jan 2024","durationInDays":"10","responsible":"Charlie"},{"name":"Design do Banco de Dados","alias":"task04","id":"004","startDate":"30 Jan 2024","finishDate":"5 Feb 2024","durationInDays":"15","responsible":"Diana"}]')
$tasksInLane('Desenvolvimento', '[{"name":"Implementação do Frontend","alias":"task05","id":"005","startDate":"5 Feb 2024","finishDate":"20 Feb 2024","durationInDays":"15","responsible":"Eve"},{"name":"Implementação do Backend","alias":"task06","id":"006","startDate":"20 Feb 2024","finishDate":"10 Mar 2024","durationInDays":"20","responsible":"Frank"},{"name":"Integração da API","alias":"task07","id":"007","startDate":"10 Mar 2024","finishDate":"20 Mar 2024","durationInDays":"10","responsible":"Grace"}]')
$tasksInLane('Testes', '[{"name":"Testes Unitários","alias":"task08","id":"008","startDate":"20 Mar 2024","finishDate":"30 Mar 2024","durationInDays":"10","responsible":"Henry"},{"name":"Testes do Sistema","alias":"task09","id":"009","startDate":"30 Mar 2024","finishDate":"10 Apr 2024","durationInDays":"10","responsible":"Ivy"},{"name":"Testes de Aceitação do Usuário","alias":"task10","id":"010","startDate":"10 Apr 2024","finishDate":"20 Apr 2024","durationInDays":"10","responsible":"Jack"}]')
$tasksInLane('Implantação', '[{"name":"Configuração do Ambiente de Homologação","alias":"task11","id":"011","startDate":"20 Apr 2024","finishDate":"30 Apr 2024","durationInDays":"10","responsible":"Kate"},{"name":"Implantação em Produção","alias":"task12","id":"012","startDate":"30 Apr 2024","finishDate":"5 May 2024","durationInDays":"5","responsible":"Leo"}]')
$dependency(task01, task02)
$dependency(task02, task03)
$dependency(task03, task04)
$dependency(task04, task05)
$dependency(task05, task06)
$dependency(task06, task07)
$dependency(task07, task08)
$dependency(task08, task09)
$dependency(task09, task10)
$dependency(task10, task11)
$dependency(task11, task12)
$finalize()
@enduml

Como esse código funciona?

Vamos analisar a sintaxe:

1. !include https://static.visual-paradigm.com/plantuml-stdlib/pert-chart.puml

• Isso carrega umbiblioteca personalizada de gráficos PERT do Visual Paradigm (Observação: não funciona em editores públicos externos do PlantUML)

• Permite o uso de funções especiais como$tasksInLane()e$dependency().

2. título Exemplo de Projeto de Desenvolvimento de TI

• Define o título do diagrama.

3. $tasksInLane(...)

• Agrupa tarefas por fase (por exemplo, Requisitos, Desenvolvimento).

• Cada tarefa inclui:

  • nome: Rótulo da tarefa

  • alias: Identificador único (usado em dependências)

  • dataInicioedataFim: Período

  • duraçãoEmDias: Duração

  • responsável: Responsável

4. $dependency(...)

• Define dependências de tarefas (por exemplo, a tarefa02 deve ser concluída antes que a tarefa03 comece).

5. $finalize()

• Finaliza o diagrama e garante o layout correto.

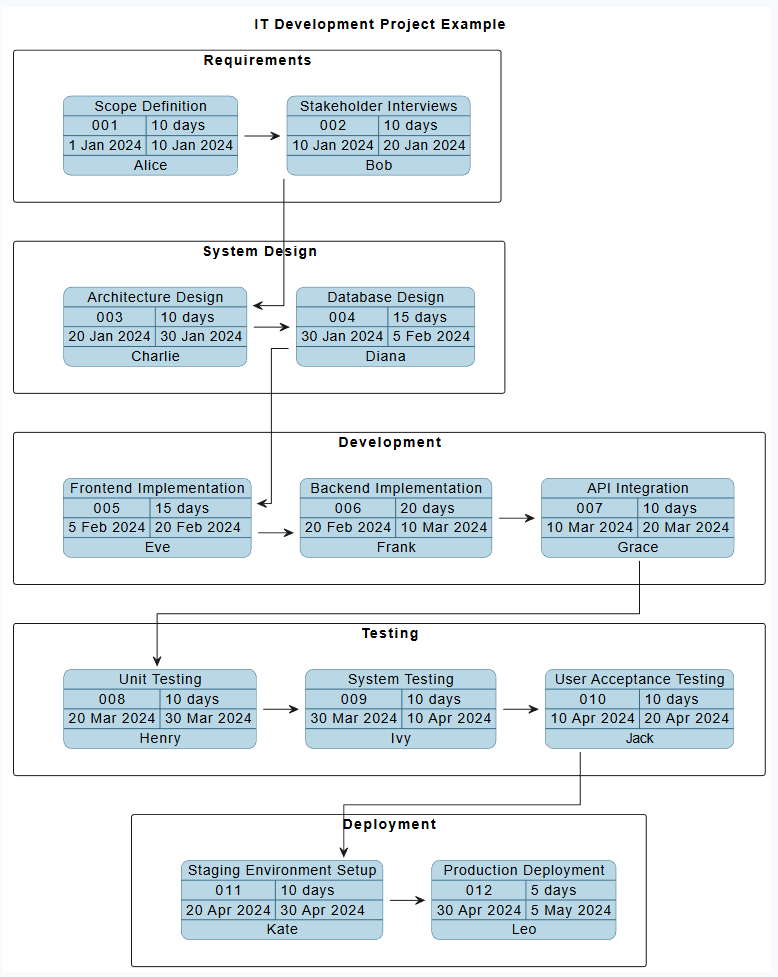

Saída Visual: O que o Diagrama Mostra

Quando renderizado, o gráfico PERT exibe:

✅ Um cronograma horizontal com fases rotuladas
✅ Cada tarefa como um quadro com datas de início/fim
✅ Setas mostrando fluxo de dependência
✅ O caminho crítico destacado em vermelho (ou facilmente identificável)

No nosso exemplo:

• Caminho Crítico:
  Escopo → Entrevistas → Design → BD → Frontend → Backend → API → Unidade → Sistema → UAT → Homologação → Produção

• Duração Total: ~75 dias

• Duração do Caminho Crítico: ~65 dias (de 1 de janeiro a 5 de maio)

🚨 Ponto-chave:
Se qualquer tarefa nesta trajetória for atrasada (por exemplo, o Backend levar mais tempo do que o esperado), todo o projeto será atrasado.

Benefícios Práticos do Uso de Gráficos PERT em Projetos de TI

Como Usar Isto no Seu Projeto

Guia Passo a Passo:

1. Defina as Fases do Projeto
   Divida seu projeto de TI em fases lógicas (por exemplo, Planejamento, Design, Desenvolvimento, Teste, Implantação).

2. Liste Todas as Tarefas
   Para cada fase, liste as atividades específicas, atribua um nome e duração.

3. Identifique Dependências
   Determine quais tarefas devem ser concluídas antes de outras começarem.

4. Escreva o Código PlantUML
   Use o modelo acima, substituindo os nomes das tarefas e datas conforme necessário.

5. Cole no Visual Paradigm
   No editor de diagramas com IA, cole o bloco de código.

6. Gere e revise o Gráfico PERT
   O Visual Paradigm renderiza o gráfico instantaneamente. Destaque a trilha crítica e analise os riscos.

7. Iterar e Ajustar
   À medida que os cronogramas mudam, atualize o código e regenere o gráfico.

💡 Dica Profissional: Use comentários no PlantUML para explicar decisões, por exemplo

' Tarefa06 atrasada devido a problemas na API de terceiros

Limitações e Considerações

Embora poderosos, os gráficos PERT têm limitações:

• ❌ Não para planejamento de longo prazo (use com gráficos Gantt para visibilidade total)

• ❌ Assume progressão linear — projetos do mundo real têm trabalho paralelo

• ❌ Durações fixas — o PERT assume durações conhecidas, mas, no setor de TI, as estimativas muitas vezes variam

• ⚠️ Sobredependência de dependências — pode ignorar esforços paralelos ou trabalho entre equipes

👉 Melhor Prática: Combine o PERT com gráficos Gantt e registros de riscos para uma visão completa.

Conclusão: Os gráficos PERT são essenciais para uma gestão inteligente de projetos de TI

O gráfico PERT é mais do que um diagrama — é uma ferramenta de apoio à decisão que transforma planos de projetos abstratos em cronogramas visuais e acionáveis. Com o poder do PlantUML e da IA do Visual Paradigm, mesmo membros da equipe não técnicos podem gerar e entender esses gráficos rapidamente.

Aproveitando o exemplo de um projeto de desenvolvimento de TI, mostramos como:

• Os gráficos PERT modelam dependências e caminhos críticos

• PlantUML permite a criação rápida baseada em código

• Visual Paradigm AI simplifica a geração de diagramas sem desenho manual

✅ Conclusão Final

“Um gráfico PERT bem construído transforma um projeto de uma linha do tempo vaga em um roteiro claro — mostrando não apenas quando as coisas acontecem, mas quando elas devemacontecer.”

Use este guia para criar seu próprio gráfico PERT para qualquer projeto de TI — desde desenvolvimento de aplicativos até migrações para a nuvem — e capacite sua equipe com clareza, transparência e controle.

📚 Quer tentar por si mesmo?

1. Abra Visual Paradigm

2. Vá para Novo Chat > Gráfico PERT para Projeto de TI

3. Cole o código acima ou modifique-o para o seu projeto

4. Clique Gerar Diagrama

5. Analise o caminho crítico e ajuste os prazos conforme necessário

🎯 Agora você tem um inteligente, automatizado e escalávelforma de representar os prazos do seu projeto de TI — impulsionada por IA e PlantUML.
