Memahami 14 Diagram UML dan Peran Mereka dalam Siklus Pengembangan Perangkat Lunak (SDLC)

Pendahuluan

Di bidang rekayasa perangkat lunak, pemodelan memainkan peran penting dalam merancang, menganalisis, dan berkomunikasi sistem yang kompleks.Bahasa Pemodelan Terpadu (UML) adalah bahasa pemodelan standar yang menyediakan cara visual untuk merepresentasikan sistem perangkat lunak. Awalnya dikembangkan oleh Kelompok Manajemen Objek (OMG), UML telah menjadi standar industri untuk desain dan dokumentasi perangkat lunak. Meskipun UML sering dikaitkan dengan14 diagram inti, penting untuk ditegaskan: UML tidak secara resmi mendefinisikan ’14 diagram’ sebagai kumpulan yang kaku. Sebaliknya, ke-14 diagram ini umumnya dikelompokkan ke dalam dua kategori utama: Diagram Struktural dan Diagram Perilaku. Artikel ini mengeksplorasi 14 diagram UML, tujuannya, dan bagaimana mereka terintegrasi ke dalam Siklus Pengembangan Perangkat Lunak (SDLC).

---

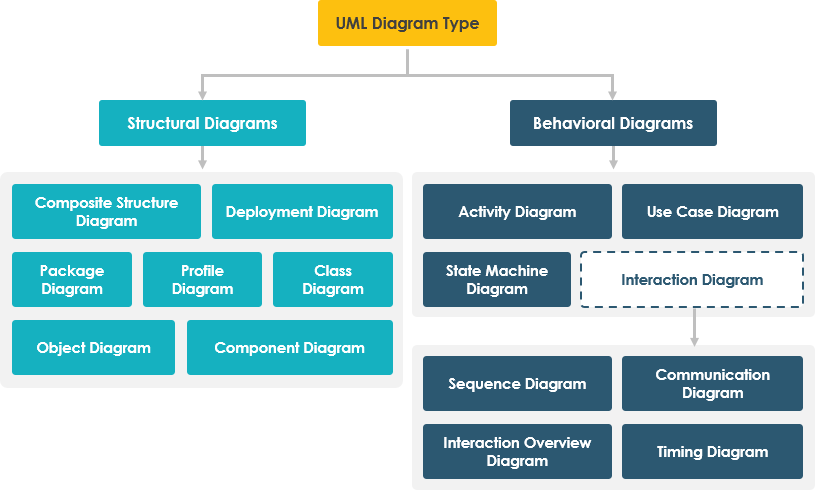

14 Diagram UML: Tinjauan Berdasarkan Kategori

1. Diagram Kelas

Tujuan: Mewakili struktur statis suatu sistem, menunjukkan kelas, atributnya, metode, dan hubungan (warisan, asosiasi, dll.).
Relevansi SDLC: Digunakan selama Analisis Kebutuhan dan Desain fase untuk memodelkan struktur data dan objek sistem.

2. Diagram Objek

Tujuan: Menunjukkan gambaran sistem pada titik waktu tertentu, menggambarkan contoh kelas dan hubungan antar kelas.
Relevansi SDLC: Mendukung Desain dan Pengujian fase dengan memberikan contoh konkret tentang bagaimana kelas saling berinteraksi.

3. Diagram Komponen

Tujuan: Menggambarkan organisasi dan ketergantungan komponen perangkat lunak (misalnya, perpustakaan, modul).
Relevansi SDLC: Digunakan dalam Desain dan Implementasi fase untuk merencanakan arsitektur modular dan mengelola ketergantungan.

4. Diagram Penempatan

Tujuan: Memodelkan penempatan fisik artefak pada node perangkat keras (misalnya, server, perangkat).
Relevansi SDLC: Kritis dalam Desain dan Penempatan fase untuk merencanakan infrastruktur sistem dan skalabilitas.

5. Diagram Paket

Tujuan: Mengorganisasi elemen model ke dalam paket (seperti folder), menunjukkan ketergantungan antar mereka.
Relevansi SDLC: Membantu dalam Desain dan Pemeliharaan fase untuk mengelola sistem skala besar dan desain modular.

6. Diagram Kasus Penggunaan

Tujuan: Menggambarkan interaksi antara aktor (pengguna) dan sistem, menunjukkan persyaratan fungsional.
Relevansi SDLC: Pusat pada Analisis Kebutuhan fase untuk menangkap kebutuhan pengguna dan fungsionalitas sistem.

7. Diagram Aktivitas

Tujuan: Mewakili alur kerja, titik keputusan, dan tindakan—mirip dengan bagan alir.
Relevansi SDLC: Digunakan dalam Kebutuhan, Desain, dan Pengujian fase untuk memodelkan proses bisnis dan algoritma.

8. Diagram Mesin Status (Diagram Statechart)

Tujuan: Menunjukkan status suatu objek dan transisi antar status berdasarkan peristiwa.
Relevansi SDLC:Berguna dalamDesaindanImplementasifase untuk memodelkan perilaku objek yang kompleks (misalnya, status pemrosesan pesanan).

9. Diagram Urutan

Tujuan:Menggambarkan interaksi antar objek seiring waktu, menekankan urutan pesan.
Relevansi dalam SDLC:Kunci dalamDesaindanPengujianfase untuk memodelkan perilaku dinamis dan alur pesan.

10. Diagram Komunikasi (dulu disebutDiagram Kolaborasi)

Tujuan:Menunjukkan interaksi objek yang diatur berdasarkan pesan, menekankan hubungan struktural.
Relevansi dalam SDLC:Digunakan dalamDesaindanImplementasiuntuk memodelkan pola komunikasi objek.

11. Diagram Gambaran Interaksi

Tujuan: Menggabungkan elemen-elemen dari diagram aktivitas dan diagram interaksi, menunjukkan alur kontrol dan interaksi objek.
Relevansi SDLC: Membantu dalam Desain dan Pengujian untuk memodelkan alur kerja yang kompleks yang melibatkan perilaku dan komunikasi objek.

12. Diagram Waktu

Tujuan: Berfokus pada waktu dan perilaku objek selama periode tertentu.
Relevansi SDLC: Digunakan dalam Desain untuk memodelkan batasan waktu nyata dan perilaku yang kritis terhadap kinerja.

13. Diagram Struktur Komposit

Tujuan: Menunjukkan struktur internal dari sebuah kelas, termasuk bagian-bagian dan hubungan antar bagian.
Relevansi SDLC: Digunakan dalam Desain untuk memodelkan komposisi internal yang kompleks (misalnya mobil dengan mesin, roda, dll).

14. Diagram Profil

Tujuan:Diagram profil pada dasarnya merupakan mekanisme ekstensibilitas yang memungkinkan Anda memperluas dan menyesuaikan UML dengan menambahkan blok bangunan baru, menciptakan properti baru, dan menentukan semantik baru agar bahasa ini sesuai dengan domain masalah khusus Anda.

---

Cara Diagram UML Terintegrasi dengan SDLC

Siklus Pengembangan Perangkat Lunak (SDLC) terdiri dari beberapa tahap: Analisis Kebutuhan, Desain, Implementasi, Pengujian, Deploi, dan Pemeliharaan. Diagram UML tidak terbatas pada satu fase—mereka digunakan secara iteratif sepanjang SDLC untuk meningkatkan kejelasan, mengurangi kesalahan, dan memastikan keselarasan antara pemangku kepentingan.

1. Fase Analisis Kebutuhan

• Diagram Kasus Penggunadigunakan untuk menangkap kebutuhan pengguna.

• Diagram Aktivitasmembantu memodelkan proses bisnis.

• UML memastikan bahwa kebutuhan fungsional dan non-fungsional divisualisasikan dan dipahami dengan jelas.

2. Fase Desain

• Diagram Kelas, Diagram Objek, Diagram Komponen, Diagram Deploi,danDiagram Urutandigunakan untuk memodelkan arsitektur sistem.

• Diagram Mesin Statusmembantu memodelkan perilaku yang kompleks tergantung pada status.

• UML memastikan desain yang terstruktur dengan baik, dapat diskalakan, dan dapat dipelihara.

3. Fase Implementasi

• Pengembang menggunakanDiagram Kelas, Diagram Urutan, danDiagram Aktivitassebagai referensi saat pemrograman.

• Diagram Artefakmembantu melacak artefak kode dan ketergantungan.

• UML mendukung implementasi yang konsisten di seluruh tim.

4. Fase Pengujian

• Diagram UrutandanDiagram Aktivitasdigunakan untuk merancang kasus uji.

• Diagram Mesin Statusmembantu memverifikasi transisi status.

• UML membantu dalam membuat skenario uji yang komprehensif.

5. Deploi dan Pemeliharaan

• Diagram DeploidanDiagram Komponenmembimbing strategi deploi.

• Diagram PaketdanDiagram Artefakmembantu mengelola pembaruan dan pengelolaan versi.

---

Manfaat Penggunaan UML dalam SDLC

• Komunikasi yang Lebih Baik:UML menyediakan bahasa bersama bagi pengembang, analis, dan pemangku kepentingan.

• Deteksi Kesalahan Awal:Model visual membantu mengidentifikasi kekurangan dalam desain sebelum pemrograman dimulai.

• Dapat Digunakan Kembali dan Mudah Diperawat:Diagram UML yang didokumentasikan dengan baik membuat pemeliharaan sistem lebih mudah.

• Dukungan untuk Model Agile dan Waterfall:UML dapat disesuaikan dengan pendekatan pengembangan tradisional maupun iteratif.

---

✅ Cara UML + AI Visual Paradigm Bisa Membantu: Panduan Praktis

Visual Paradigm adalah alat yang kuatpemodelan UML dan CASE (Rekayasa Perangkat Lunak Berbantuan Komputer)yang melampaui pemodelan diagram tradisional dengan mengintegrasikanotomatisasi berbasis AI. Kombinasi ini membantu tim merancang, membangun, menguji, dan mendeplasikan perangkat lunak lebih cepat, lebih cerdas, dan lebih akurat.

Ini cara kerjanya membantu di setiap tahap SDLC:

---

📌 1. Analisis Kebutuhan: Ubah Ide menjadi UML dengan Cepat

Masalah:Kebutuhan sering ditulis dalam bahasa Inggris biasa—kabur, ambigu, atau tidak konsisten.

Cara Visual Paradigm Membantu:

• Gunakan AI Berbasis Bahasa Alami ke UML:

  • Masukan: “Sebagai pelanggan, saya ingin masuk dengan email dan kata sandi saya agar dapat mengakses akun saya.”

  • AI langsung mengidentifikasi:

    • Aktor: Pelanggan

    • Kasus Penggunaan: Masuk

    • Sistem: Sistem Manajemen Pengguna

  • Secara otomatis menghasilkan Diagram Kasus Penggunaan dengan hubungan.

• Juga secara otomatis menghasilkan Diagram Aktivitas untuk alur kerja seperti:

  • “Proses Masuk Pengguna”

  • “Alur Penempatan Pesanan”

✅ Hasil: Mengurangi waktu analisis kebutuhan hingga 60–80%. Tidak ada lagi salah paham antara pemangku kepentingan dan pengembang.

---

📌 2. Fase Desain: Dari Konsep ke Model UML Lengkap dalam Hitungan Menit

Masalah:Mendesain diagram kelas, diagram urutan, dan diagram komponen secara manual memakan waktu lama dan rentan terhadap kesalahan.

Cara Visual Paradigm Membantu:

• Generasi Diagram Kelas Berbasis AI:

  • Jenis: “Seorang Pengguna memiliki nama, email, dan kata sandi. Seorang Pengguna dapat melakukan Pemesanan. Sebuah Pemesanan memiliki total dan tanggal. Sebuah Pemesanan berisi Item Pemesanan.”

  • AI menghasilkan sebuah Diagram Kelas dengan:

    • Kelas, atribut, dan metode yang benar

    • Hubungan (misalnya Pengguna → 1..* Pemesanan)

    • Pewarisan, asosiasi, kelipatan

• Diagram Urutan Berbasis AI:

  • Berdasarkan deskripsi kasus penggunaan, AI menyarankan:

    • Garis hidup objek

    • Urutan pesan (misalnya “Pengguna → Kontroler Login: Kirim kredensial”)

    • Logika kondisional (jalur if-else)

• Generasi Otomatis Diagram Komponen & Diagram Penempatan:

  • Berdasarkan struktur kelas dan paket, AI menyimpulkan:

    • Microservices atau modul

    • Node penempatan (misalnya server web, basis data, aplikasi mobile)

✅ Hasil: Rancang arsitektur sistem secara lengkap dalam hitungan menit alih-alih hari. Sangat cocok untuk sprint agile.

---

📌 3. Implementasi: Pertahankan UML tetap sinkron dengan kode

Masalah: Diagram UML menjadi usang ketika kode berubah—mengakibatkan kebingungan dan bug.

Cara Visual Paradigm Membantu:

• Rekayasa Balik:

  • Impor kode Java, C#, Python, atau TypeScript.

  • Hasilkan secara otomatisDiagram Kelas, Diagram Komponen, danDiagram Paket.

• Rekayasa Maju:

  • Hasilkan kerangka kode dari diagram UML dengan satu klik.

  • Mendukung berbagai bahasa (Java, C#, Python, dll.).

• Saran Kode Berbasis AI:

  • Saat Anda mengedit sebuah kelas, AI menyarankan:

    • Metode yang hilang

    • Atribut yang sesuai

    • Hubungan yang disarankan (misalnya, “Tambahkan List<Order> ke User?”)

✅ Hasil: Tidak ada lagi model yang “dokumentasikan tetapi sudah usang”. UML dan kode tetap selaras sempurna.

---

📌 4. Pengujian: Hasilkan Kasus Uji Secara Otomatis

Masalah: Menulis kasus uji dari awal melelahkan dan sering melewatkan kasus-kasus tepi.

Cara Visual Paradigm Membantu:

• Generasi Kasus Uji Berbasis AI:

  • Dari Diagram Aktivitas → AI menghasilkan jalur uji (misalnya, semua cabang keputusan).

  • Dari Diagram Mesin Status → AI mengidentifikasi semua transisi status (misalnya, “Menunggu → Dikonfirmasi”, “Dikonfirmasi → Dibatalkan”).

  • Menghasilkan skenario uji seperti:

    • “Uji: Pengguna mengirim formulir login dengan email yang tidak valid.”

    • “Uji: Pesanan mencapai status ‘Dikirim’ setelah konfirmasi pengiriman.”

• Pelacakan: Menghubungkan kasus uji langsung ke kasus penggunaan dan diagram kelas.

✅ Hasil: Tingkatkan cakupan pengujian, kurangi waktu pengujian, dan dukung TDD (Pengembangan Berbasis Pengujian) dan BDD (Pengembangan Berbasis Perilaku).

---

📌 5. Peluncuran & Pemeliharaan: Rencanakan dan Pantau dengan Percaya Diri

Masalah:Diagram penempatan sering diabaikan atau kedaluwarsa setelah refactoring.

Cara Visual Paradigm Membantu:

• Generasi Diagram Penempatan Berbasis AI:

  • Dari diagram komponen dan paket, AI menyimpulkan:

    • Komponen mana yang ditempatkan di server mana

    • Cara mikroservis berkomunikasi

    • Penempatan container (Docker) dan cloud (AWS, Azure)

• Analisis Dampak Perubahan:

  • Jika Anda mengubah sebuah kelas, AI akan mendeteksi komponen, diagram, atau node penempatan lain yang terdampak.

✅ Hasil:Perencanaan penempatan proaktif. Pemeliharaan dan kontrol versi yang lebih mudah.

---

🛠️ Bonus: Fitur AI yang Dapat Anda Gunakan Setiap Hari

Fitur AI	Cara Membantunya
Bahasa Alami ke UML	Ubah cerita pengguna menjadi diagram secara instan
Kelengkapan Diagram Berbasis AI	Isi otomatis kelas, hubungan, atau pesan yang hilang
Hasilkan Dokumentasi Otomatis	Buat laporan, glosarium, dan spesifikasi teknis dari diagram
Saran Cerdas	Dapatkan rekomendasi AI saat sedang merancang
Sinkronisasi Kode ke UML / UML ke Kode	Penyelarasan real-time antara model dan kode

---

🎯 Ideal untuk Tim dan Proyek Ini

• Tim Agile/Scrum – Desain dan iterasi cepat

• Perangkat Lunak Perusahaan – Sistem kompleks dengan banyak komponen

• Arsitektur Mikroservis – Visualisasikan dan kelola batas layanan

• DevOps & Saluran CI/CD – Terintegrasi UML ke dalam alur kerja pembangunan dan penyebaran

• Akademik & Pelatihan – Ajarkan UML dengan umpan balik real-time dan bantuan AI

---

📌 Ringkasan: Bagaimana UML + AI Visual Paradigm Membantu Anda

Fase SDLC	Pendekatan Tradisional	Dengan Visual Paradigm + AI
Persyaratan	Analisis manual, ambiguitas	AI mengubah teks menjadi Diagram Use Case/Diagram Aktivitas
Desain	Memakan waktu, rentan kesalahan	AI menghasilkan otomatis Diagram Kelas, Urutan, dan Komponen
Implementasi	Model yang sudah ketinggalan zaman	Sinkronisasi otomatis dengan kode (rekayasa balik/pembuatan maju)
Pengujian	Pembuatan kasus uji secara manual	AI menghasilkan jalur pengujian dari diagram
Penyebaran	Diagram statis	AI menyimpulkan topologi penyebaran dan dampaknya
Pemeliharaan	Sulit melacak perubahan	AI mendeteksi dampak perubahan secara otomatis

---

✅ Kesimpulan Akhir: Mengapa Ini Perubahan Besar

Alat UML + AI Visual Paradigm tidak hanya membantu—tetapi mengubah pengembangan perangkat lunak.

Ini mengubah:

• Pemodelan manual → Pemodelan cerdas

• Dokumentasi statis → Gambaran hidup dan berkembang

• Siklus desain lambat → Prototipe cepat yang didukung AI

Baik Anda startup yang sedang membangun produk pertama Anda atau perusahaan yang mengelola sistem kompleks, Alat UML berbasis AI dari Visual Paradigm membantu Anda merancang lebih cepat, menulis kode dengan percaya diri, dan menghadirkan perangkat lunak yang lebih baik—lebih cepat dan dengan lebih sedikit kesalahan.

---

🚀 Coba Sendiri (Gratis & Mudah!)

• Kunjungi: https://www.visual-paradigm.com

• Daftar untuk Visual Paradigm Online (Tingkat Gratis) – Tidak perlu kartu kredit.

• Coba: “Tulis kasus penggunaan dalam bahasa Inggris sederhana → Hasilkan Diagram Kasus Penggunaan” dalam hitungan detik!

---

💬 Dalam Satu Kalimat:

Alat UML + AI Visual Paradigm mengubah ide Anda menjadi desain perangkat lunak yang cerdas, akurat, dan terkini—secara otomatis.

Biarkan tim Anda fokus pada inovasi, bukan pada dokumen.
Biarkan AI melakukan pekerjaan beratnya. 🤖✨

Kesimpulan

Meskipun UML secara resmi tidak mengakui “14 diagramSebagai kategori formal, 14 diagram yang umum dirujuk (dikelompokkan menjadi tipe struktural dan perilaku) merupakan alat yang kuat dalam rekayasa perangkat lunak. Ketika diterapkan secara bijaksana sepanjang siklus pengembangan perangkat lunak (SDLC), mereka meningkatkan desain sistem, memperbaiki kolaborasi tim, dan mengurangi risiko pengembangan. Dengan mengintegrasikan diagram UML ke dalam setiap tahap SDLC—mulai dari menangkap kebutuhan pengguna dengan Diagram Kasus Pengguna hingga menerapkan sistem dengan Diagram Penempatan—organisasi dapat membangun solusi perangkat lunak yang kuat, dapat diskalakan, dan mudah dipelihara. Intinya, UML bukan hanya bahasa pemodelan—tetapi merupakan kerangka strategis yang menghubungkan kesenjangan antara ide dan implementasi dalam pengembangan perangkat lunak modern.

---

Catatan Akhir:Meskipun UML sangat kuat, penggunaannya harus bersifat pragmatis—terlalu banyak dokumentasi dapat menyebabkan ketidakefisienan. Tujuannya adalah kejelasan, bukan kompleksitas. Pilih diagram yang tepat untuk konteks yang tepat, dan selalu sesuaikan dengan tujuan proyek dan alur kerja tim Anda.
