Diagram Komponen yang Dibuat dengan AI: Contoh Sistem Pemesanan Penerbangan
Diagram Komponen yang Dibuat dengan AI: Contoh Sistem Pemesanan Penerbangan
Desain Lebih Cerdas, Bukan Lebih Sulit — Dari Ide ke Presisi dengan Pemodelan Arsitektur Berbasis AI
🔍 Mengapa Menggunakan Chatbot AI Visual Paradigm untuk Diagram Komponen?
Sebelum memasuki langkah-langkahnya, mari kita pahamimengapaalat ini bersifat transformasional:
✅ Mempercepat Berpikir Desain– Ubah ide-ide samar menjadi diagram terstruktur dalam hitungan detik.
✅ Menerapkan Praktik Terbaik– Secara otomatis menerapkan arsitektur berlapis (Presentasi, Layanan, Data).
✅ Mendorong Kolaborasi– Pihak-pihak yang tidak teknis dan pengembang dapat berkolaborasi dalam merancang menggunakan bahasa alami.
✅ Mendukung Berbagai Standar– Beralih secara mulus dari Diagram Komponen ke Diagram Urutan, C4, ArchiMate, dan lainnya.
✅ Percakapan Cerdas– Ajukan pertanyaan lanjutan dan dapatkan kedalaman teknis, bukan hanya gambar statis.
💡 Kasus Penggunaan: Membangun sistem pemesanan penerbangan? Anda memerlukan kejelasan tentang bagaimana komponen sepertiInventaris Kursi, Mesin Penentu Harga, danPemrosesan Pembayaran berinteraksi — tanpa menulis kode atau sintaks UML.
Mari kita bahas secara bertahap seluruh proses, langkah demi langkah.
🛠️ Langkah 1: Akses Chatbot AI Visual Paradigm
-
Klik “Mulai Obrolan Baru” atau gunakan tautan sesi bersama (misalnya, dari sebuah artikel blog).
-
Anda akan melihat antarmuka yang bersih dengan jendela obrolan dan kanvas diagram langsung.
✅ Kiat Pro: Gunakan “Sesi Bersama” tautan untuk berkolaborasi secara real time dengan tim Anda.
🧠 Langkah 2: Mulai dengan Permintaan yang Jelas (Langkah Pertama Menuju Ketepatan)
Ketik permintaan dalam bahasa alami seperti:
“Buat diagram komponen untuk sistem pemesanan penerbangan yang mencakup: Antarmuka Pemesanan, Inventaris Kursi, Mesin Penentuan Harga, Pemrosesan Pembayaran, dan Basis Data Reservasi.”
💡 Mengapa ini berhasil:
-
Tidak perlu memahami sintaks UML.
-
AI memahami istilah khusus bidang (misalnya, “inventaris kursi” → komponen ketersediaan secara real time).
-
Secara otomatis mengelompokkan komponen ke dalam lapisan logis: Presentasi, Layanan, Data.

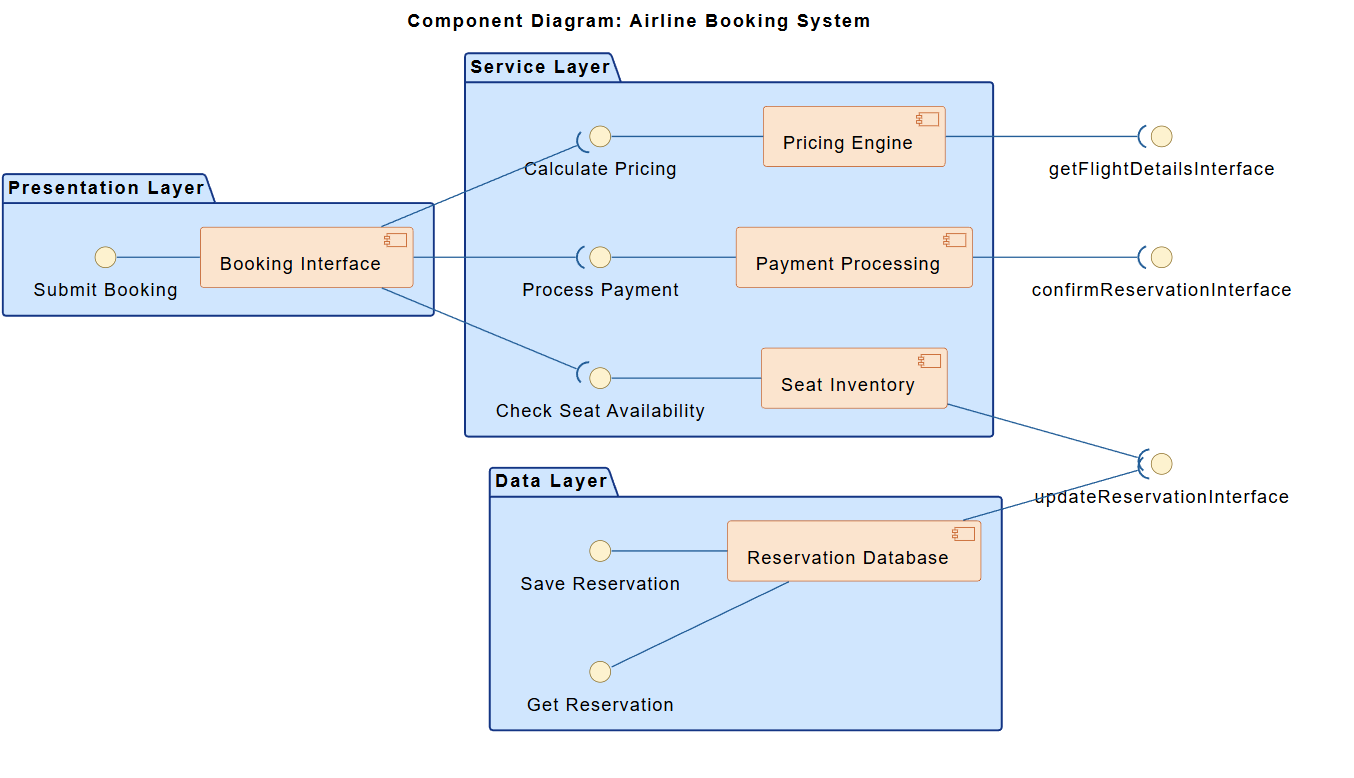

✅ Hasil: Dalam hitungan detik, Anda akan melihat diagram komponen berbasis PlantUMLdengan:
-
Komponen sebagai kotak
-
Antarmuka (misalnya
Periksa Ketersediaan Kursi) -
Ketergantungan (panah putus-putus)
-
Paket berlapis (Presentasi, Layanan, Data)
🤔 Langkah 3: Terlibat dalam Desain Konversasional (Di Mana AI Menjadi Konsultan)
Sekarang saatnya kekuatan sejati— ajukan pertanyaan untuk memperdalam pemahaman Anda.
Contoh 1: Ajukan Pertanyaan tentang Interaksi Antarmuka
“Bagaimana antarmuka ‘Periksa Ketersediaan Kursi’ bekerja dengan komponen Inventaris Kursi?”
🧠 Respons AI Meliputi:
-
Alur: Pengguna memilih penerbangan → Antarmuka Pemesanan memanggil
Periksa Ketersediaan Kursi→ Inventaris Kursi memeriksa ketersediaan secara real-time. -
Data yang dikembalikan: kursi yang tersedia, tata letak kursi, pembatasan kelas, dan kunci waktu terbatas.
-
Dampak bisnis: Mencegah pemesanan berlebihan dan menjamin akurasi.
-
Wawasan teknis: Menggunakan penguncian optimistik atau waktu kedaluwarsa reservasi untuk mencegah kondisi persaingan.
✅ Ini bukan hanya diagram — ini adalah panduan arsitektur.
Contoh 2: Perjelas Ketergantungan
“Mengapa Mesin Penentuan Harga terhubung ke antarmuka pemesanan dan pemrosesan pembayaran?”
🧠 AI Menjelaskan:
-
The Antarmuka Pemesanan mengirimkan rincian tarif ke pengguna sebelum pembayaran.
-
The Pemrosesan Pembayaran komponen memerlukan harga akhir untuk mengotorisasi transaksi.
-
Ini menunjukkan aliran data melintasi lapisan, bukan hanya antara antarmuka pengguna ke backend.
✅ Membantu menghindari keterikatan erat — Anda sekarang memahami mengapa antarmuka penting.
Contoh 3: Meminta Diagram Urutan (Menghadapi Masa Depan)
“Bisakah Anda membuat diagram urutan yang menunjukkan alur pemesanan lengkap?”
🧠 AI Menghasilkan:
-
Interaksi langkah demi langkah:
-
Pengguna mengirimkan permintaan pemesanan
-
Periksa ketersediaan tempat duduk
-
Hitung harga
-
Proses pembayaran
-
Simpan reservasi
-
Konfirmasi pemesanan
-
🔄 Anda sekarang dapat beralih antar jenis diagramdalam percakapan yang sama — semua dalam satu platform.
📦 Langkah 4: Haluskan Diagram dengan Arsitektur Berlapis
AI secara otomatis menyusun diagram Anda menggunakantiga lapisan utama:
| Lapisan | Komponen | Tujuan |
|---|---|---|
| Presentasi | Antarmuka Pemesanan | Titik masuk yang ditujukan pengguna |
| Layanan | Inventaris Kursi, Mesin Penentuan Harga, Pemrosesan Pembayaran | Logika bisnis inti |
| Data | Database Reservasi | Penyimpanan permanen |
🎯 Mengapa hal ini penting:
-
Mencerminkan penggunaan dunia nyata (misalnya, mikroservis di Docker/Kubernetes).
-
Memungkinkan peningkatan skala secara independen: misalnya, tingkatkan Mesin Penentuan Harga selama musim puncak perjalanan.
-
Mendukung DevOps: tim dapat menerapkan setiap lapisan secara terpisah.
🔄 Langkah 5: Iterasi & Perluas Model
Jangan berhenti pada satu diagram. Gunakan AI untuk mengembangkan desain Anda:
➤ Tambahkan Aktor Eksternal
“Tampilkan sistem eksternal seperti gerbang pembayaran dan basis data penumpang.”
➡️ AI menghasilkanDiagram Konteks Sistemyang menunjukkan:
-
Penumpang (aktor)
-
Penyedia pembayaran pihak ketiga (misalnya, Stripe, PayPal)
-
API data penerbangan eksternal
➤ Model pada Tingkat yang Lebih Tinggi
“Buat tampilan ArchiMate yang menunjukkan kemampuan bisnis dan layanan aplikasi.”
➡️ Peta AI:
-
Lapisan Bisnis: Manajemen Pelanggan, Manajemen Pemesanan
-
Lapisan Aplikasi: Layanan Reservasi, Layanan Pembayaran
-
Lapisan Teknologi: Basis Data Cloud, Gateway API
🧩 Inilah kekuatan dari lingkungan pemodelan terpadu — satu sesi obrolan, beberapa standar.
📤 Langkah 6: Ekspor & Bagikan Diagram Anda
Setelah puas, ekspor pekerjaan Anda:
-
Klik “Ekspor” → Pilih format:
-
PNG (untuk laporan)
-
PDF (untuk presentasi)
-
Kode PlantUML (untuk kontrol versi)
-
SVG (untuk integrasi web)
-
-
Bagikan tautan sesi langsung dengan tim Anda.
-
Bekerja sama secara real time — semua orang melihat perubahan secara instan.
🔗 Contoh: Tautan Sesi yang Dibagikan
🎯 Mengapa Pendekatan Ini Lebih Baik Daripada Alat Tradisional
| Alat Tradisional (misalnya, Draw.io, Lucidchart) | Chatbot AI Visual Paradigm |
|---|---|
| Seret dan lepas secara manual; lambat untuk membuat model yang kompleks | Pembuatan diagram instan dari bahasa alami |
| Tidak ada panduan arsitektur | Menawarkan saran desain secara real-time |
| Diagram statis; tidak ada percakapan | Pemodelan dinamis dan iteratif |
| Terbatas pada satu jenis diagram | Mendukung UML, C4, ArchiMate, SysML, SWOT, dll. |
✅ Anda tidak hanya menggambar — Anda sedang mendesain dengan kecerdasan.
🧩 Bonus: Kasus Penggunaan di Luar Sistem Penerbangan
Alur kerja ini tidak terbatas pada penerbangan. Coba untuk:
-
E-commerce: Katalog produk, keranjang belanja, proses checkout, persediaan
-
Aplikasi Perbankan: Manajemen akun, pemrosesan transaksi, deteksi penipuan
-
Portal Kesehatan: Catatan pasien, penjadwalan janji temu, penagihan
-
Platform IoT: Ingesti data sensor, mesin analitik, layanan peringatan
AI ini beradaptasi ke setiap bidang — cukup jelaskan sistem Anda dalam bahasa Inggris yang sederhana.
✅ Daftar Periksa Akhir: Praktik Terbaik Saat Menggunakan AI untuk Diagram Komponen
| Lakukan | Jangan |
|---|---|
| ✅ Mulailah dengan petunjuk yang jelas dan spesifik | ❌ Gunakan istilah samar seperti “bangun sebuah sistem” |
| ✅ Ajukan pertanyaan lanjutan untuk memperjelas logika | ❌ Anggap diagram sempurna pada percobaan pertama |
| ✅ Gunakan paket berlapis (Presentasi/Layanan/Data) | ❌ Campur komponen tanpa struktur |
| ✅ Ekspor dan kendalikan versi kode PlantUML | ❌ Mengandalkan output visual saja |
| ✅ Gabungkan dengan diagram lain (urutan, konteks) | ❌ Bekerja secara terpisah |
🚀 Kesimpulan: Rancang Lebih Cerdas, Bukan Lebih Sulit
AI Chatbot Visual Paradigm bukan hanya pembuat diagram — ini adalah mitra Andamitra pemodelan berbasis AI.
Dengan beberapa langkah percakapan, Anda dapat:
-
Berkembang dari ide → diagram komponen → alur urutan → arsitektur perusahaan
-
Pastikan konsistensi, skalabilitas, dan kejelasan
-
Berdayakan tim di bidang teknologi, bisnis, dan produk untuk sejalan
