El Lenguaje Unificado de Modelado (UML) es un pilar de la ingeniería de software, ofreciendo una forma estandarizada de visualizar, diseñar y documentar sistemas complejos. En su núcleo, UML no es solo un conjunto de diagramas: es una marco para modelar en tres espacios interrelacionados:

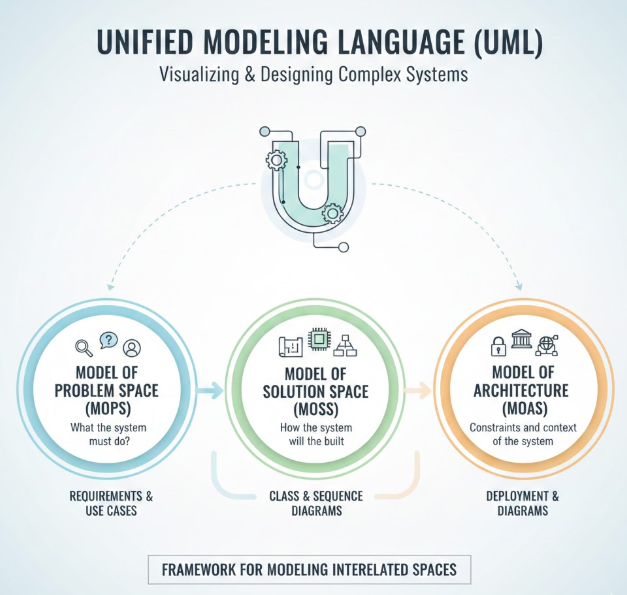

Modelo del Espacio de Problemas (MOPS) – Qué lo que el sistema debe hacer
Modelo del Espacio de Solución (MOSS) – Cómo cómo se construirá el sistema
Modelo del Espacio de Arquitectura (MOAS) – Restricciones y contexto del sistema

Estos tres espacios proporcionan un enfoque holístico y basado en roles para el desarrollo de software, alineando a los interesados—desde analistas de negocios hasta arquitectos de sistemas—con una comprensión compartida de los objetivos del proyecto, su implementación y su fundamento técnico.
Interesados principales: analistas de negocios, propietarios de productos, usuarios finales
Objetivo: Capturar y modelar los requisitos del negocio desde la perspectiva del usuario.
Este espacio se centra en comprender el dominio del problema—lo que el sistema necesita lograr. Se trata de recopilación de requisitos, modelado de flujos de trabajo y definición de entidades de negocio.
| Diagrama | Propósito |
|---|---|
| Diagrama de casos de uso | Visualiza las interacciones del usuario con el sistema; define los requisitos funcionales. |
| Diagrama de actividades | Modela procesos de negocio, puntos de decisión y flujos de trabajo. |
| Diagrama de clases (modelo de dominio) | Representa entidades clave del negocio (por ejemplo, Cliente, Pedido, Factura) y sus relaciones. |
| Diagrama de secuencia (enfocado en el usuario) | Muestra cómo los usuarios interactúan con los componentes del sistema paso a paso. |
| Diagrama de máquinas de estado | Define el ciclo de vida y las transiciones de estado de los objetos de negocio críticos. |
| Diagrama de vista general de interacciones | Visión de alto nivel de múltiples flujos de interacción. |
✅ ¿Por qué importa: MOPS garantiza que el software resuelva el correcto problema. Sin él, los desarrolladores podrían crear algo que funcione técnicamente pero que no satisfaga las necesidades del usuario.
Partes interesadas principales: Diseñadores de sistemas, desarrolladores de software, ingenieros
Objetivo: Traducir los requisitos en un plano técnico para la implementación.
Aquí es donde entra en juego el implementación técnica entra en juego. MOSS se centra en cómo se estructurará el sistema y cómo interactuarán los componentes durante la ejecución.
| Diagrama | Propósito |
|---|---|
| Diagramas de clases detallados | Incluye tipos de datos, firmas de métodos, visibilidad y restricciones. |
| Diagrama de secuencia (Técnico) | Modela las interacciones entre objetos con sincronización precisa y paso de mensajes. |
| Diagrama de objetos | Muestra las instancias reales de objetos y sus relaciones durante la ejecución. |
| Diagrama de máquinas de estado (Técnico) | Modela lógica de estados complejos con condiciones de guardia y transiciones. |
| Diagrama de estructura compuesta | Revela la estructura interna de componentes y colaboraciones. |
| Diagrama de tiempo | Analiza el comportamiento a lo largo del tiempo—ideal para sistemas en tiempo real o lógica crítica para el rendimiento. |
✅ ¿Por qué importa: MOSS puentes el vacío entre los requisitos abstractos y el código concreto. Es esencial para que los desarrolladores entiendan cómo construir el sistema correctamente y de manera eficiente.
Partes interesadas principales: Arquitectos de sistemas, ingenieros de DevOps, gerentes de proyectos, TI empresarial
Objetivo: Define las restricciones estructurales y ambientales del sistema—escalabilidad, seguridad, despliegue y reutilización.
MOAS a menudo se denomina el “fondo” espacio porque sustenta tanto a MOPS como a MOSS. Define la visión general: dónde se ejecuta el sistema, cómo se escala y qué estándares debe seguir.
| Diagrama | Propósito |
|---|---|
| Diagrama de componentes | Muestra cómo se organizan y dependen entre sí los componentes de software. |
| Diagrama de despliegue | Modelar hardware físico, nodos y topología de red. |
| Diagrama de paquetes (nivel alto) | Representar capas (por ejemplo, interfaz de usuario, servicio, datos) y dependencias. |
| Diagrama de perfil | Definir estereotipos personalizados, restricciones y metadatos (por ejemplo, <<seguro>>, <<alta rendimiento>>). |
| Diagrama de estructura compuesta (visión arquitectónica) | Mostrar la estructura interna de componentes o servicios complejos. |
✅ ¿Por qué importa: MOAS garantiza que el sistema sea robusto, escalable, seguro y mantenible—crucial para aplicaciones de nivel empresarial.
| Diagrama UML | MOPS (Analista) | MOSS (Diseñador) | MOAS (Arquitecto) |
|---|---|---|---|
| Casos de uso | ⭐⭐⭐⭐⭐ | – | ⭐ |
| Actividad | ⭐⭐⭐⭐⭐ | ⭐⭐ | ⭐ |
| Clase | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐ |
| Secuencia | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐ |
| Componente | ⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Despliegue | ⭐⭐ | ⭐⭐ | ⭐⭐⭐⭐⭐ |
| Paquete | ⭐⭐⭐ | ⭐⭐ | ⭐⭐⭐⭐ |
🎯 Perspectiva: El mismo diagrama puede cumplir múltiples propósitos dependiendo del contexto. Por ejemplo, un Diagrama de Clases en MOPS es un modelo de dominio; en MOSS se convierte en una clase técnica detallada; en MOAS ayuda a definir los límites del componente.
Mientras que UML proporciona la estructura, Visual Paradigm la eleva al integrar Inteligencia Artificial (IA)acelerar y mejorar cada fase del ciclo de vida del modelado, especialmente en los tres espacios.
Problema:Escribir casos de uso completos a partir de lenguaje natural es laborioso.
Solución de IA de Visual Paradigm:Introduzca una historia de usuario o descripción en texto libre (por ejemplo,“Como cliente, quiero rastrear mi pedido”) → la IA genera unDiagrama de casos de uso, Flujo de actividades, yDiagrama de secuencia en segundos.
Impacto:Acelera el modelado MOPS: los analistas de negocios pueden validar rápidamente los requisitos con modelos visuales.
Entrada:Describa una característica del sistema en inglés sencillo (por ejemplo,“El sistema debe autenticar a los usuarios mediante correo electrónico y contraseña, almacenar tokens de sesión y validar los derechos de acceso.”)
Acción de IA:Visual Paradigm genera automáticamente:
UnDiagrama de clases conUsuario, Sesión, AuthService, etc.
Una Diagrama de componentes que muestra el módulo de autenticación.
Diagramas de secuencia para inicio de sesión y validación de sesión.
Impacto: Reduce el esfuerzo manual en modelado hasta en un 70 %, permitiendo una transición más rápida de MOPS a MOSS.
Una vez que se crea una diagrama de clases detallado se crea en MOSS, Visual Paradigm AI puede:
Generar completamente Java, C#, Python o TypeScript esqueletos de código.
Agregar anotaciones (por ejemplo, @Entity, @PostMapping) basadas en el modelo.
Beneficio: Los desarrolladores pueden comenzar directamente a codificar con poco código repetitivo.
Visual Paradigm AI analiza:
Diagramas existentes de componentes y despliegue.
Requisitos de rendimiento, seguridad y escalabilidad.
Salida: La IA sugiere:
Óptimo topología de despliegue (por ejemplo, microservicios frente a monolítico).
Recomendado servicios en la nube (AWS, Azure, GCP).
Patrones de seguridad (por ejemplo, OAuth2, JWT).
Impacto: Ayuda a los arquitectos en MOAS a tomar decisiones basadas en datos y mejores prácticas.
Característica: “Descríbelo en lenguaje claro, y yo lo dibujaré.”
Ejemplo: Tipo: “Muestra cómo un usuario realiza un pedido, paga mediante tarjeta de crédito y recibe un correo de confirmación.”
Resultado: La IA genera:
Un Diagrama de casos de uso
Un Diagrama de actividades del proceso de pedido
Un Diagrama de secuencia con Usuario, Servicio de pedido, Pasarela de pago, Servicio de correo electrónico
Casos de uso: Ideal para equipos multifuncionales—los interesados no técnicos pueden contribuir a la modelización.
| Beneficio | Cómo Visual Paradigm + IA lo logra |
|---|---|
| Recopilación más rápida de requisitos | La IA convierte las historias de usuarios en diagramas en segundos. |
| Errores reducidos en la modelización | La IA valida la consistencia entre diagramas (por ejemplo, los nombres de clases coinciden en todos los modelos). |
| Colaboración mejorada | Los interesados no técnicos pueden participar mediante lenguaje natural. |
| Transición sin problemas entre espacios | La IA garantiza que los modelos en MOPS, MOSS y MOAS estén alineados. |
| Escalable para empresas | La IA apoya modelos grandes, documentación automatizada y rastros de auditoría. |
El los tres espacios de modelado (MOPS, MOSS, MOAS) ofrecen un enfoque estructurado y basado en roles para el diseño de software—garantizando la alineación desde las necesidades del negocio hasta la implementación técnica y la arquitectura empresarial.
Pero en el mundo actual de desarrollo acelerado, la modelización manual ya no es suficiente.
Visual Paradigm, con su motor de modelado impulsado por IA, transforma UML de una herramienta de documentación en una plataforma de diseño dinámica e inteligente. Permite:
Analistas de negocios capturar requisitos más rápido,
Desarrolladores implementar con precisión,
Arquitectos tomar decisiones estratégicas con confianza.
💡 Pensamiento final:
“UML te dice qué construir. La IA te dice cómo construirlo—más rápido, más inteligente y mejor.”
Con Visual Paradigm + IA, el futuro de la modelización de software no es solo visual—es inteligente, colaborativo y completamente automatizado.
📌 Pruebalo tú mismo:
Visita https://www.visual-paradigm.com y explora las herramientas de modelado UML impulsadas por IA. Comienza con una historia de usuario sencilla y observa cómo la IA genera tu modelo de sistema completo en segundos.
🧠 Consejo profesional: Usa el Asistente de IA en Visual Paradigm para generar diagramas a partir de texto plano—perfecto para equipos ágiles, startups y arquitectos empresariales por igual.
Potencia a tu equipo. Modela con claridad. Construye con confianza. Con Visual Paradigm y IA, el futuro del diseño de software está aquí. 🚀
