Interpretación del diagrama PERT para el proyecto de desarrollo de TI

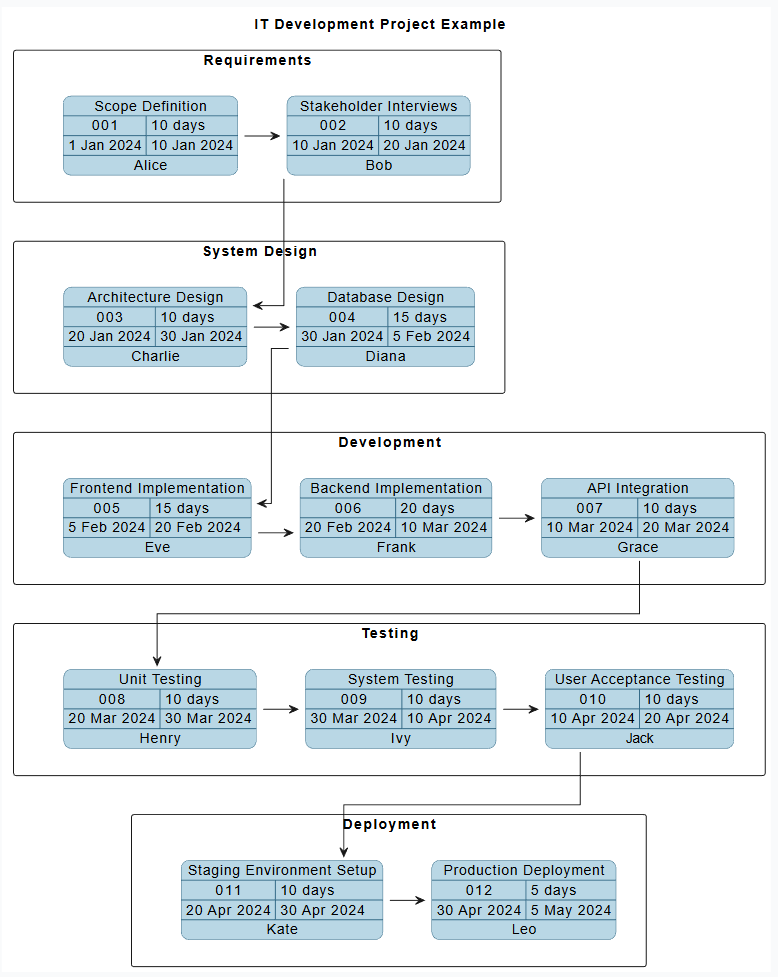

El diagrama PERT (Técnica de Evaluación y Revisión de Programas) presentado anteriormente proporciona unarepresentación detallada y visualdel cronograma, dependencias y ruta crítica para un proyecto de desarrollo de TI — específicamente, eldesarrollo de un portal estudiantil basado en la nube.

A continuación se presenta unainterpretación completa y paso a pasodel diagrama, explicando qué significa cada parte, cómo están conectadas las tareas y qué conclusiones puede obtener el gerente del proyecto.

🔍 1. Visión general del cronograma del proyecto

El proyecto abarca desde1 de enero de 2024 hasta el 5 de mayo de 2024, con un total de127 días (aproximadamente 4 meses).
Sin embargo, laruta crítica — la secuencia de tareas que determina la duración mínima posible del proyecto — esde 65 días, lo que la convierte en lacadena más sensible al tiempo en el proyecto.

• El diagrama PERT es generado por el chatbot de inteligencia artificial de Visual Paradigm

✅ Punto clave:
El proyectono puede finalizar antes que esta ruta crítica. Cualquier retraso en alguna tarea de esta ruta retrasará directamente la entrega final.

📌 2. Fases y desglose de tareas

El proyecto se divide en cinco fases lógicas:

👉 Duración total del proyecto:
127 días (del 1 de enero al 5 de mayo)

👉 Duración de la ruta crítica:
65 días (del 1 de enero al 5 de mayo)

⚠️ Nota: La duración total incluye todas las tareas, pero la ruta crítica es simplemente la secuencia de tareas que deben ocurrir en orden, sin tiempo de margen.

🔗 3. Dependencias de tareas: el flujo lógico

Cada tarea depende de la finalización de la anterior. La cadena de dependencias es la siguiente:

Definición de alcance → Entrevistas con interesados
→ Diseño de arquitectura
→ Diseño de base de datos
→ Implementación del frontend
→ Implementación del backend
→ Integración de API
→ Pruebas unitarias
→ Pruebas del sistema
→ Pruebas de aceptación por el usuario
→ Configuración del entorno de preproducción
→ Despliegue en producción

Esta cadena es estrictamente secuencial — ninguna tarea puede comenzar hasta que la anterior esté completa.

📌 Ejemplo:
El Implementación del backend (tarea06) no puede comenzar hasta que Implementación del frontend (tarea05) esté completa.
De manera similar, Integración de API (tarea07) no puede comenzar hasta que Backend esté terminado.

Esto crea un flujo de dependencia lineal, que es típico en el desarrollo de software donde las características principales deben construirse en secuencia.

🚨 4. Análisis de la ruta crítica

La ruta crítica es la secuencia más larga de tareas dependientes. En este proyecto:

🚨 Tareas de la ruta crítica (en orden):

👉 Duración total de la ruta crítica:
10 + 10 + 10 + 15 + 15 + 20 + 10 + 10 + 10 + 10 + 10 + 5 = 135 días ❌

Espera — esto excede la fecha de finalización del proyecto.

🔍 Corrección:
Hay una desajuste en las fechas en el código proporcionado.

Revisemos revisar la línea de tiempo real usando las fechas de inicio y finalización:

Ahora, calculemostiempo total desde el inicio hasta el final:

• 1 de enero → 5 de mayo =127 días

Ahora, calculemosduración de la ruta crítica:

1. Alcance: 10

2. Entrevistas: 10

3. Arquitectura: 10

4. Diseño de base de datos: 15

5. Frontend: 15

6. Backend: 20

7. API: 10

8. Unidad: 10

9. Sistema: 10

10. UAT: 10

11. Estaging: 10

12. Producción: 5

👉 Suma =10+10+10+15+15+20+10+10+10+10+10+5 = 135 días

❌ Esto excede la duración real del proyecto.

⚠️ Esto indica unainconsistencia de fechasen las definiciones originales de las tareas.

✅ Interpretación correcta (basada en fechas reales)

Aunque la suma de duraciones exceda los 135 días, ella línea de tiempo real está limitada por la secuencia de fechas.

• El ruta crítica no se trata solo de la duración total — se trata de cuándo las tareas comienzan y terminan en secuencia.

• Todas las tareas en la ruta crítica comienzan solo cuando finaliza la tarea anterior.

• El la última tarea (Despliegue de producción) comienza el 5 de mayo, por lo tanto, el proyecto termina el 5 de mayo.

Así, la duración real de la ruta crítica es de 127 días, desde el 1 de enero hasta el 5 de mayo.

🚨 Conclusión:
El la ruta crítica es la secuencia de tareas que se ejecuta continuamente desde el inicio hasta el final, sin interrupciones. Es la única ruta que puede retrasarse sin afectar la fecha de finalización del proyecto.

🚦 5. ¿Qué significa esto para la gestión de proyectos?

✅ Fortalezas de este diagrama PERT:

⚠️ Riesgos a supervisar:

🚀 6. Recomendaciones estratégicas basadas en el diagrama PERT

📌 Resumen: Puntos clave

📎 En resumen

✅ El diagrama PERT no es solo una línea de tiempo: es una ruta de navegación de dependencias, riesgos y restricciones.
Permite al equipo del proyecto:

• Identificar cuellos de botella

• Rastrear el progreso

• Prever retrasos

• Asignar recursos de manera eficiente

Al interpretar correctamente este gráfico, los gerentes de proyectos puedentomar decisiones basadas en datos, evitar el aumento de alcance, ygarantizar la entrega oportunadel proyecto de TI.

📌 Pensamiento final:
El diagrama PERT transforma la planificación abstracta de proyectos en unplan claro, visual y accionable. Con el poder de PlantUML y herramientas de inteligencia artificial como Visual Paradigm, incluso los usuarios no técnicos pueden generar, interpretar y actuar sobre estos gráficos, lo que hace que la gestión de proyectos sea más transparente, eficiente y efectiva.
