Una guía completa sobre los diagramas PERT en la gestión de proyectos de TI: cómo crear uno usando PlantUML

Introducción: ¿Por qué los diagramas PERT son importantes en los proyectos de TI

En el mundo de la gestión de proyectos de Tecnología de la Información (TI), los plazos son importantes. Los retrasos en una fase pueden propagarse a lo largo de todo el ciclo de vida del proyecto, afectando las fechas de entrega, los presupuestos y la confianza de los interesados. Para gestionar estas complejidades de manera efectiva, los gerentes de proyectos dependen de herramientas que proporcionen claridad sobre las dependencias, duraciones y rutas críticas.

Una herramienta tan poderosa es la Diagrama de Evaluación y Revisión de Programas (PERT) — un método de programación de proyectos utilizado para determinar cuánto tiempo tomará un proyecto y para identificar qué actividades son más críticas para su éxito.

Este artículo presenta los conceptos clave de los diagramas PERT, utiliza un ejemplo real de un proyecto de desarrollo de TI, y explica paso a paso cómo generar un diagrama PERT usando PlantUML, un lenguaje ligero y basado en texto para diagramas — todo dentro del contexto de las capacidades de diagramación impulsadas por inteligencia artificial de Visual Paradigm.

¿Qué es un diagrama PERT?

Un diagrama PERT es una herramienta de gestión de proyectos que representa visualmente la secuencia de tareas de un proyecto, sus duraciones y las dependencias entre ellas. A diferencia de los diagramas de Gantt, que se centran en el tiempo y los hitos, los diagramas PERT enfatizan el flujo lógico del trabajo, destacando:

• Tareas (actividades)

• Duraciones de las tareas

• Dependencias (qué tareas deben completarse antes de que otras comiencen)

• La ruta crítica (la secuencia más larga de tareas dependientes que determina el tiempo mínimo de finalización del proyecto)

Los diagramas PERT son especialmente útiles en entornos complejos e inciertos como el desarrollo de software, donde las duraciones de las tareas pueden variar debido a problemas imprevistos.

🔍 Concepto clave:
El Camino Crítico es la cadena de tareas sin holgura (tiempo de holgura). Cualquier retraso en una tarea del camino crítico retrasará todo el proyecto.

Ejemplo: Proyecto de Desarrollo de TI – Desglose paso a paso

Vamos a recorrer un proyecto de TI real: Desarrollo de un Portal Estudiantil Basado en la Nube.

📋 Fases del Proyecto

Ahora construiremos un diagrama PERT que muestra la cronología, las dependencias y el camino crítico para este proyecto.

Cómo crear un diagrama PERT usando PlantUML (a través del motor de generación de diagramas con inteligencia artificial de Visual Paradigm)

PlantUML es un lenguaje de diagramación basado en texto que permite a los usuarios generar diagramas usando texto plano. Aunque no está soportado nativamente en todas las herramientas de diagramación, Visual Paradigm integra PlantUML a través de su motor de generación de diagramas impulsado por inteligencia artificial, lo que permite a los usuarios crear diagramas complejos — incluyendo diagramas PERT — con solo unas pocas líneas de código.

✅ Ventaja Principal: Puedes generar un diagrama PERT completamente funcional a partir de un bloque de código simple — no se requiere dibujo manual.

📝 Código PlantUML para el diagrama PERT del proyecto de desarrollo de TI

@startuml
!include https://static.visual-paradigm.com/plantuml-stdlib/pert-chart.puml
título Ejemplo del proyecto de desarrollo de TI
$tasksInLane('Requisitos', '[{"name":"Definición del alcance","alias":"task01","id":"001","startDate":"1 Ene 2024","finishDate":"10 Ene 2024","durationInDays":"10","responsible":"Alice"},{"name":"Entrevistas con interesados","alias":"task02","id":"002","startDate":"10 Ene 2024","finishDate":"20 Ene 2024","durationInDays":"10","responsible":"Bob"}]')
$tasksInLane('Diseño del sistema', '[{"name":"Diseño de arquitectura","alias":"task03","id":"003","startDate":"20 Ene 2024","finishDate":"30 Ene 2024","durationInDays":"10","responsible":"Charlie"},{"name":"Diseño de base de datos","alias":"task04","id":"004","startDate":"30 Ene 2024","finishDate":"5 Feb 2024","durationInDays":"15","responsible":"Diana"}]')
$tasksInLane('Desarrollo', '[{"name":"Implementación del frontend","alias":"task05","id":"005","startDate":"5 Feb 2024","finishDate":"20 Feb 2024","durationInDays":"15","responsible":"Eve"},{"name":"Implementación del backend","alias":"task06","id":"006","startDate":"20 Feb 2024","finishDate":"10 Mar 2024","durationInDays":"20","responsible":"Frank"},{"name":"Integración de API","alias":"task07","id":"007","startDate":"10 Mar 2024","finishDate":"20 Mar 2024","durationInDays":"10","responsible":"Grace"}]')
$tasksInLane('Pruebas', '[{"name":"Pruebas unitarias","alias":"task08","id":"008","startDate":"20 Mar 2024","finishDate":"30 Mar 2024","durationInDays":"10","responsible":"Henry"},{"name":"Pruebas del sistema","alias":"task09","id":"009","startDate":"30 Mar 2024","finishDate":"10 Abr 2024","durationInDays":"10","responsible":"Ivy"},{"name":"Pruebas de aceptación del usuario","alias":"task10","id":"010","startDate":"10 Abr 2024","finishDate":"20 Abr 2024","durationInDays":"10","responsible":"Jack"}]')
$tasksInLane('Despliegue', '[{"name":"Configuración del entorno de preproducción","alias":"task11","id":"011","startDate":"20 Abr 2024","finishDate":"30 Abr 2024","durationInDays":"10","responsible":"Kate"},{"name":"Despliegue en producción","alias":"task12","id":"012","startDate":"30 Abr 2024","finishDate":"5 May 2024","durationInDays":"5","responsible":"Leo"}]')
$dependency(task01, task02)
$dependency(task02, task03)
$dependency(task03, task04)
$dependency(task04, task05)
$dependency(task05, task06)
$dependency(task06, task07)
$dependency(task07, task08)
$dependency(task08, task09)
$dependency(task09, task10)
$dependency(task10, task11)
$dependency(task11, task12)
$finalize()
@enduml

¿Cómo funciona este código?

Desglosamos la sintaxis:

1. !include https://static.visual-paradigm.com/plantuml-stdlib/pert-chart.puml

• Esto carga unabiblioteca personalizada de diagramas PERT de Visual Paradigm (Nota: no funciona en editores públicos externos de PlantUML)

• Permite el uso de funciones especiales como$tasksInLane()y$dependency().

2. título Ejemplo del proyecto de desarrollo de TI

• Establece el título del diagrama.

3. $tasksInLane(...)

• Agrupa las tareas por fase (por ejemplo, Requisitos, Desarrollo).

• Cada tarea incluye:

  • nombre: Etiqueta de tarea

  • alias: Identificador único (utilizado en dependencias)

  • fechaInicioyfechaFin: Periodo de tiempo

  • duraciónEnDías: Duración

  • responsable: Encargado

4. $dependency(...)

• Define las dependencias de tareas (por ejemplo, la tarea02 debe finalizar antes de que comience la tarea03).

5. $finalize()

• Finaliza el diagrama y asegura un diseño correcto.

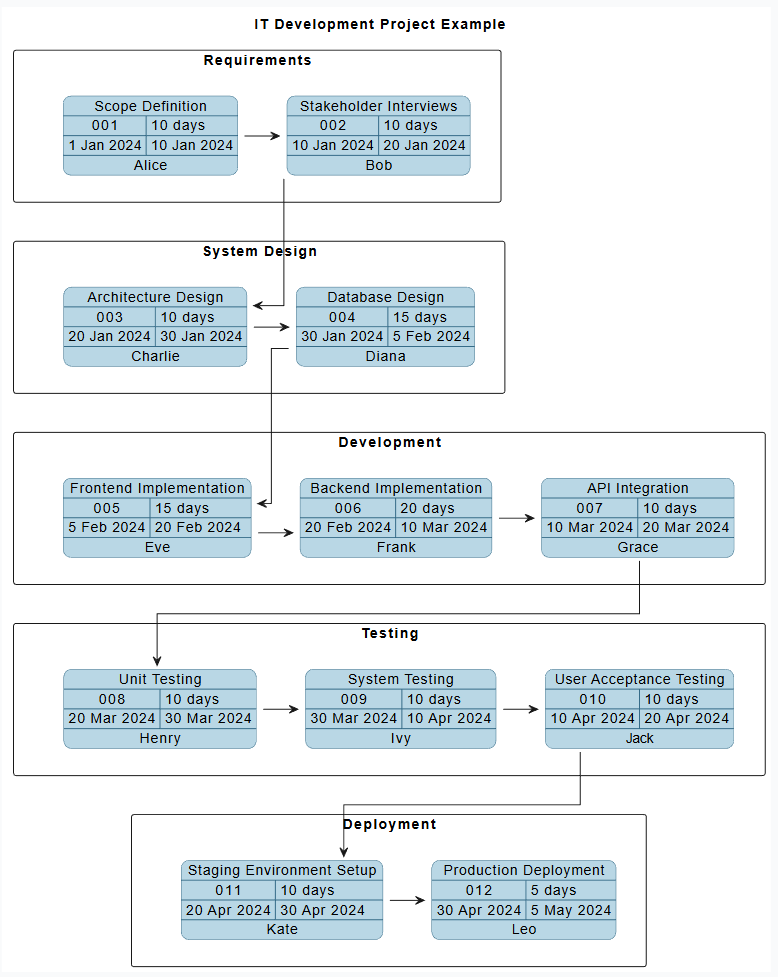

Salida visual: lo que muestra el diagrama

Cuando se representa, el diagrama PERT muestra:

✅ Una línea de tiempo horizontal con fases etiquetadas
✅ Cada tarea como un cuadro con fechas de inicio/fin
✅ Flechas que muestran flujo de dependencia
✅ La ruta crítica resaltada en rojo (o claramente identificable)

En nuestro ejemplo:

• Ruta crítica:
  Alcance → Entrevistas → Diseño → BD → Frontend → Backend → API → Unidad → Sistema → UAT → Preproducción → Producción

• Duración total: ~75 días

• Duración de la ruta crítica: ~65 días (del 1 de enero al 5 de mayo)

🚨 Insight clave:
Si alguna tarea en esta ruta se retrasa (por ejemplo, el backend tarda más de lo previsto), todo el proyecto se retrasa.

Beneficios prácticos de usar diagramas PERT en proyectos de TI

Cómo usar esto en tu proyecto

Guía paso a paso:

1. Define las fases del proyecto
   Divide tu proyecto de TI en fases lógicas (por ejemplo, Planificación, Diseño, Desarrollo, Pruebas, Implementación).

2. Lista todas las tareas
   Para cada fase, enumera las actividades específicas, asigna un nombre y una duración.

3. Identifica dependencias
   Determina qué tareas deben completarse antes de que otras comiencen.

4. Escribe el código PlantUML
   Utiliza la plantilla anterior, reemplazando los nombres de tareas y fechas según sea necesario.

5. Pega en Visual Paradigm
   En el editor de diagramas impulsado por IA, pega el bloque de código.

6. Genera y revisa el diagrama PERT
   Visual Paradigm genera el gráfico instantáneamente. Resalta la ruta crítica y analiza los riesgos.

7. Iterar y ajustar
   A medida que los cronogramas cambian, actualiza el código y regenera el gráfico.

💡 Consejo profesional: Usa comentarios en PlantUML para explicar decisiones, por ejemplo

' Tarea06 retrasada debido a problemas con la API de terceros

Limitaciones y consideraciones

Aunque es potente, los diagramas PERT tienen limitaciones:

• ❌ No es adecuado para planificación a largo plazo (usar junto con diagramas de Gantt para una visibilidad completa)

• ❌ Asume un progreso lineal — los proyectos del mundo real tienen trabajo paralelo

• ❌ Duraciones fijas — PERT asume duraciones conocidas, pero en TI, las estimaciones a menudo varían

• ⚠️ Sobredeterminación por dependencias — puede pasar por alto esfuerzos paralelos o trabajo entre equipos

👉 Mejor práctica: Combina PERT con diagramas de Gantt y registros de riesgos para obtener una visión completa.

Conclusión: Los diagramas PERT son esenciales para una gestión inteligente de proyectos de TI

El diagrama PERT es más que un diagrama — es una herramienta de apoyo a la toma de decisiones que convierte planes de proyecto abstractos en cronogramas visuales y accionables. Con el poder de PlantUML y la IA de Visual Paradigm, incluso los miembros no técnicos del equipo pueden generar e entender estos gráficos rápidamente.

Al aprovechar el ejemplo de un proyecto de desarrollo de TI, hemos mostrado cómo:

• Los diagramas PERT modelan dependencias y rutas críticas

• PlantUML permite la creación rápida basada en código

• Visual Paradigm AI simplifica la generación de diagramas sin dibujo manual

✅ Conclusión final

“Un diagrama PERT bien construido transforma un proyecto de una línea de tiempo vaga en una ruta clara — mostrando no solo cuándo suceden las cosas, sino cuándo deben debensuceder.”

Utilice esta guía para crear su propio diagrama PERT para cualquier proyecto de TI — desde el desarrollo de aplicaciones hasta las migraciones a la nube — y potencie a su equipo con claridad, transparencia y control.

📚 ¿Quieres probarlo tú mismo?

1. Abre Visual Paradigm

2. Ve a Nuevo chat > Diagrama PERT para proyecto de TI

3. Pega el código anterior o modifícalo para tu proyecto

4. Haz clic en Generar diagrama

5. Analiza la ruta crítica y ajusta los plazos según sea necesario

🎯 Ahora tienes una inteligente, automatizada y escalableforma de representar los plazos de tu proyecto de TI — impulsada por IA y PlantUML.
