Kooperatives Design: Verwendung von Kommunikationsdiagrammen zur Ausrichtung von Full-Stack-Teams

Der Aufbau robuster Software erfordert mehr als nur das Schreiben von Code; es erfordert ein gemeinsames Verständnis dafür, wie sich verschiedene Teile eines Systems wechselseitig beeinflussen. Bei der Full-Stack-Entwicklung kann die Kluft zwischen Frontend-Oberflächen, Backend-Logik und Datenspeicherung oft zu Missverständnissen, verzögerten Releases und instabilen Architekturen führen. Hier werden visuelle Gestaltungsinstrumente entscheidend. Insbesondere bieten Kommunikationsdiagramme eine strukturierte Möglichkeit, die Interaktionen zwischen Objekten darzustellen, ohne sich in strengen zeitlichen Abläufen zu verlieren.

Dieser Leitfaden untersucht, wie Teams Kommunikationsdiagramme nutzen können, um eine Ausrichtung über alle Entwicklungsrollen hinweg zu fördern. Indem sie sich auf Objektbeziehungen und Nachrichtenflüsse konzentrieren, können Entwickler Verantwortlichkeiten klären, Engpässe frühzeitig erkennen und sicherstellen, dass das gesamte System harmonisch zusammenarbeitet.

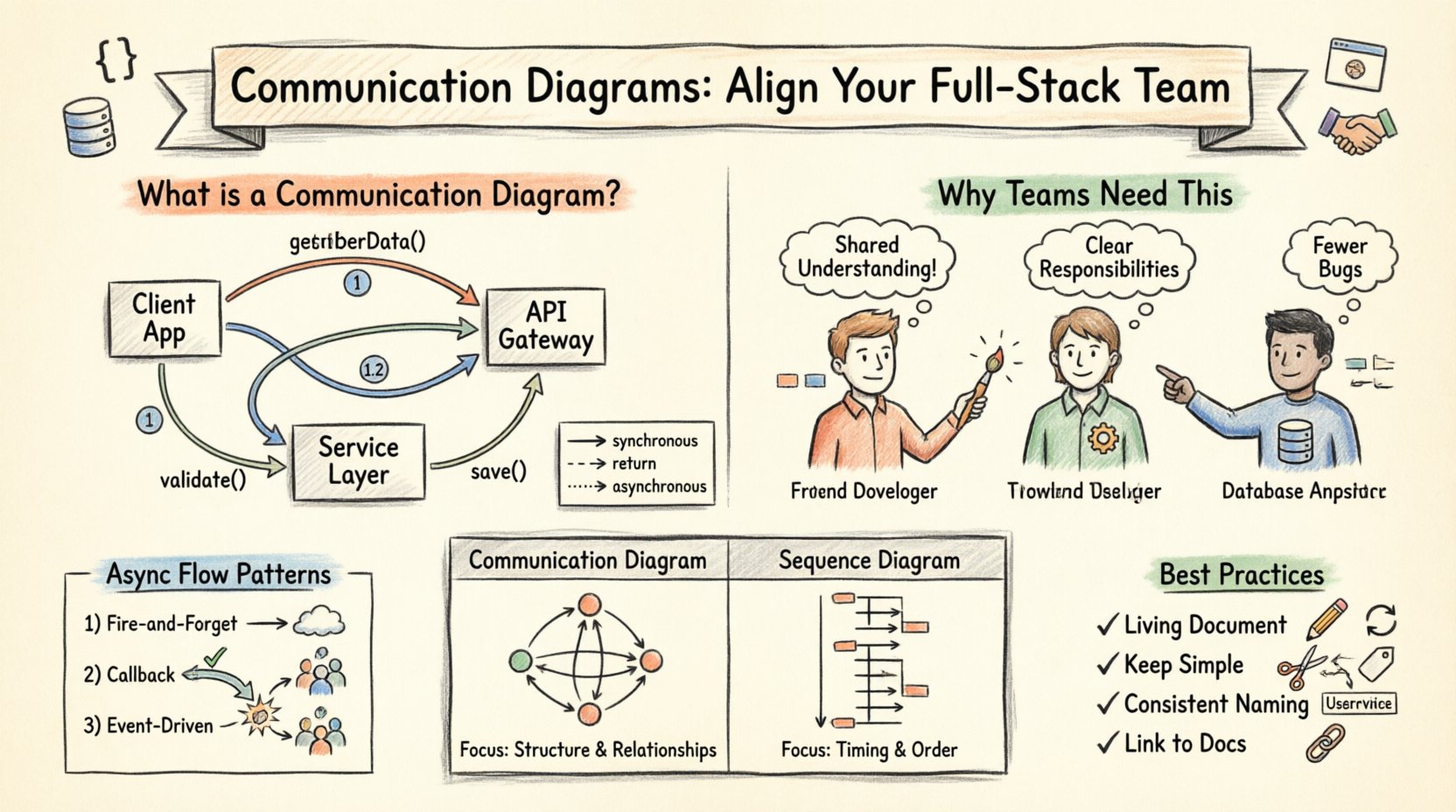

Was ist ein Kommunikationsdiagramm? 📊

Ein Kommunikationsdiagramm ist eine Art Interaktionsdiagramm, das in der Softwaretechnik verwendet wird. Es zeigt, wie Objekte miteinander interagieren, um ein bestimmtes Ziel zu erreichen. Im Gegensatz zu anderen Diagrammen, die stark auf die zeitliche Reihenfolge von Ereignissen fokussieren, legen Kommunikationsdiagramme den Schwerpunkt auf die strukturellen Beziehungen zwischen Objekten und den Fluss von Nachrichten zwischen ihnen.

Wenn ein Team diese Interaktionen visualisiert, können sie das Netzwerk von Abhängigkeiten innerhalb der Anwendung erkennen. Dies ist besonders nützlich in komplexen Umgebungen, in denen mehrere Dienste oder Schichten koordiniert werden müssen.

Wichtige Merkmale

• Fokus auf Objekte: Das Diagramm konzentriert sich auf die beteiligten Objekte (Instanzen von Klassen) und nicht nur auf die Zeitachse.
• Nachrichtenfluss: Pfeile zeigen die Richtung der Kommunikation und die spezifischen aufgerufenen Operationen an.
• Strukturelle Klarheit: Es hebt die Verbindungen zwischen Komponenten hervor, wodurch ersichtlich wird, welche Teile des Systems von anderen abhängen.
• Flexibilität: Es ermöglicht eine nicht-sequenzielle Darstellung, was hilfreich sein kann, wenn die genaue Zeitreihenfolge weniger wichtig ist als die Logik der Interaktion.

Warum Full-Stack-Teams diese Ausrichtung benötigen 🤝

Die Full-Stack-Entwicklung schließt die Lücke zwischen Client-Seiten-Rendern und Server-Seiten-Verarbeitung. Wenn ein Benutzer auf eine Schaltfläche im Browser klickt, löst dies eine Kette von Ereignissen über das Netzwerk, den Anwendungsserver und die Datenbank aus. Wenn das Team sich nicht auf diese Kette einigt, entstehen Fehler.

Kommunikationsdiagramme bieten eine gemeinsame Sprache. Sie ermöglichen es einem Frontend-Entwickler, einem Backend-Ingenieur und einem Datenbank-Administrator, dasselbe visuelle Modell anzusehen und die Datenreise zu verstehen.

Brücken über die Silos

Ohne ein gemeinsames Gestaltungsinstrument arbeiten Teams oft isoliert:

• Frontend-Entwickler: Könnten davon ausgehen, dass eine API Daten in einem bestimmten Format zurückgibt, ohne die Backend-Logik zu überprüfen.
• Backend-Entwickler: Könnten Validierungsregeln implementieren, die der Frontend-Teil nicht reibungslos verarbeiten kann.
• Datenbank-Ingenieure: Könnten für Lese-Geschwindigkeiten optimieren, die mit schreibintensiven transaktionalen Anforderungen kollidieren.

Ein Kommunikationsdiagramm zwingt das Team, die Interaktions-Schritte explizit darzustellen. Dies reduziert die Phase des „Raten“ in der Entwicklung und verlagert den Fokus auf die Umsetzung.

Wichtige Bestandteile des Diagramms 🔗

Um diese Diagramme effektiv nutzen zu können, muss jedes Teammitglied die verwendeten Symbole und Konventionen verstehen. Konsistenz in der Notation sorgt dafür, dass das Diagramm auch bei wachsendem Projektumfang lesbar bleibt.

1. Objekte und Instanzen

Objekte stellen aktive Entitäten innerhalb des Systems dar. Im Kontext eines Full-Stack-Systems könnten dies beispielsweise sein:

• Client-Anwendung: Die Browser- oder Mobile-App-Oberfläche.
• API-Gateway: Der Einstiegspunkt für externe Anfragen.
• Dienstschicht: Die Einheit zur Verarbeitung der Geschäftslogik.
• Daten-Repository: Die Datenbank oder Speichersystem.

2. Links (Verbindungen)

Links stellen die Beziehungen zwischen Objekten dar. Sie sind die Wege, über die Nachrichten reisen. Ein Link impliziert, dass ein Objekt eine Referenz auf ein anderes hat.

• Direkte Links: Wird verwendet, wenn Objekt A Objekt B direkt aufruft.
• Indirekte Links: Wird verwendet, wenn die Kommunikation über einen Vermittler erfolgt, beispielsweise über eine Nachrichtenwarteschlange oder einen Lastverteiler.

3. Nachrichten

Nachrichten sind die unternommenen Aktionen. Sie sind entlang der Pfeile, die Objekte verbinden, beschriftet. Nachrichten können sein:

• Synchron: Der Absender wartet auf eine Antwort, bevor er fortfährt.
• Asynchron: Der Absender fährt ohne Warten auf eine Antwort fort.
• Rückgabe-Nachrichten: Durch gestrichelte Linien gekennzeichnet, die zeigen, dass die Daten zurück zum Ursprung gelangen.

4. Reihenfolgenummern

Während die Zeitgestaltung weniger streng ist als bei Sequenzdiagrammen, bleibt die Reihenfolge der Ausführung dennoch wichtig. Zahlen (1, 1.1, 1.2) helfen, die Hierarchie der Aufrufe zu kennzeichnen. Beispielsweise könnte eine primäre Anfrage (1) eine Unteraufgabe (1.1) und eine weitere Unteraufgabe (1.2) auslösen.

Erstellen eines Diagramms für Full-Stack-Szenarien 🛠️

Die Erstellung eines Diagramms erfordert einen logischen Ansatz. Es reicht nicht aus, Linien zwischen Kästchen zu zeichnen; die Logik muss das tatsächliche Verhalten der Software widerspiegeln.

Schritt 1: Definieren des Auslösers

Beginnen Sie mit dem auslösenden Ereignis. In einer Full-Stack-Anwendung ist dies normalerweise eine Benutzeraktion auf der Client-Seite. Identifizieren Sie das Objekt, das für die Verarbeitung dieser Eingabe verantwortlich ist.

Schritt 2: Identifizieren der Akteure

Zeichnen Sie alle Objekte auf, die bei der Verarbeitung des Auslösers beteiligt sind. Dazu gehören externe Dienste, interne Mikrodienste und Speicher-Ebenen. Vernachlässigen Sie keine kritischen Abhängigkeiten wie Authentifizierungsdienste oder Protokollierungsmechanismen.

Schritt 3: Fluss der Nachrichten abbilden

Zeichnen Sie Pfeile, die die Objekte verbinden. Stellen Sie sicher, dass jeder Pfeil eine gültige Interaktion darstellt. Stellen Sie für jeden Pfeil die folgenden Fragen:

• Hat dieses Objekt Zugriff auf jenes Objekt?
• Ist diese Operation für das Ziel notwendig?
• Was geschieht, wenn diese Nachricht fehlschlägt?

Schritt 4: Kontextbezogene Details hinzufügen

Anmerkungen helfen, die Darstellung zu klären. Notieren Sie Einschränkungen wie Timeout-Grenzen, Authentifizierungsanforderungen oder Datenformate. Dadurch wird eine einfache Karte zu einer umfassenden Spezifikation.

Behandlung asynchroner Abläufe ⏳

Moderne Anwendungen stützen sich oft auf asynchrone Verarbeitung. Ein Benutzer sendet ein Formular, aber die Antwort erfolgt nicht sofort. Das System verarbeitet die Daten im Hintergrund. Kommunikationsdiagramme verarbeiten dies gut, indem sie zwischen sofortigen Aufrufen und Hintergrundaufgaben unterscheiden.

Beim Dokumentieren asynchroner Abläufe sollten Sie die folgenden Muster berücksichtigen:

• Fire-and-Forget: Eine Nachricht wird gesendet, aber keine Antwort wird sofort erwartet. Häufig bei Protokollierung oder Analytik.
• Callback-Mechanismus: Die ursprüngliche Anfrage wird schnell zurückgegeben, und eine nachfolgende Nachricht wird gesendet, wenn die Verarbeitung abgeschlossen ist.
• Ereignisgesteuert: Ein Ereignis wird veröffentlicht, und mehrere Objekte hören darauf.

Stellen Sie für diese Szenarien sicher, dass der Diagramm die Rückwegmarke deutlich kennzeichnet. Wenn eine Benachrichtigung an die Frontend-Anwendung gesendet wird, nachdem eine Hintergrundaufgabe abgeschlossen ist, zeichnen Sie diese Verbindung. Dadurch wird Verwirrung während Testen und Bereitstellung vermieden.

Vergleich: Kommunikationsdiagramme gegenüber Sequenzdiagrammen 📋

Teams streiten sich oft darüber, ob Sequenzdiagramme oder Kommunikationsdiagramme verwendet werden sollen. Beide haben ihren Wert, erfüllen aber unterschiedliche Zwecke in der Entwurfsphase.

Funktion	Kommunikationsdiagramm	Sequenzdiagramm
Schwerpunkt	Objektbeziehungen und Struktur	Zeit und Reihenfolge der Nachrichten
Lesbarkeit	Besser geeignet für Übersichten auf hoher Ebene	Besser geeignet für detaillierte Logikabläufe
Layout	Flexible, räumliche Anordnung	Streng vertikale Zeitachse
Komplexität	Kann bei vielen Objekten unübersichtlich werden	Schwieriger zu lesen bei vielen parallelen Prozessen
Beste Einsatzmöglichkeit	Verständnis der Systemtopologie	Debuggen spezifischer Zeitprobleme

Für eine vollständige Stack-Ausrichtung gewinnt der Kommunikationsdiagramm oft bei ersten Designüberprüfungen, da er den Beteiligten ermöglicht, das „Großbild“ der Komponentenverbindungen zu sehen, ohne sich in der Mikro-Timing jeder einzelnen Linie zu verlieren.

Best Practices für die Wartung 📝

Ein Diagramm ist nur dann nützlich, wenn es aktuell bleibt. Software entwickelt sich weiter, und wenn das Diagramm dies nicht tut, wird es zur Quelle der Verwirrung statt der Klarheit.

1. Behandle Diagramme als lebendige Dokumente

Erstelle ein Diagramm nicht einmalig und leg es weg. Aktualisiere es bei jeder wesentlichen Änderung der Architektur. Wenn ein neuer Dienst in der Backend-Infrastruktur hinzugefügt wird, muss das Diagramm diese Verbindung widerspiegeln.

2. Halte es einfach

Es ist verlockend, jede mögliche Interaktion einzubeziehen. Widerstehe diesem Drang. Konzentriere dich auf den normalen Ablauf und die kritischen Fehlerpfade. Wenn ein Diagramm zu überfüllt wird, teile es in mehrere Ansichten auf (z. B. eine für die Authentifizierung, eine für die Datenabrufung).

3. Verwende konsistente Benennungen

Stelle sicher, dass die Namen der Objekte im Diagramm mit dem Codebase übereinstimmen. Wenn der Backend-Dienst im Code „UserService“ heißt, sollte das Objekt im Diagramm ebenfalls als „UserService“ gekennzeichnet sein. Dadurch wird das Querverweisen erleichtert.

4. Verlinke mit der Dokumentation

Verlinke das Diagramm, wo möglich, mit der API-Dokumentation oder dem Code-Repository. Dadurch entsteht eine eindeutige Quelle der Wahrheit. Teammitglieder sollten in der Lage sein, auf einen Link im Diagramm zu klicken, um die tatsächlichen Implementierungsdetails zu sehen.

Häufige Fehler, die vermieden werden sollten ❌

Sogar erfahrene Teams können Fehler beim Entwurf dieser Artefakte machen. Die Aufmerksamkeit für häufige Fehler hilft, eine hochwertige Dokumentation aufrechtzuerhalten.

1. Ignorieren von Fehlerzuständen

Viele Diagramme zeigen nur den erfolgreichen Ablauf. Sie gehen davon aus, dass die Datenbank online ist und die API reagiert. Ein robustes Diagramm sollte anzeigen, was geschieht, wenn eine Verbindung fehlschlägt oder ein Timeout eintritt. Dies ist entscheidend für die Resilienz-Engineering.

2. Überzogene Abstraktion

Die Verwendung vager Begriffe wie „System“ oder „Prozess“ macht das Diagramm nutzlos. Sei spezifisch. Verwende „Order Processing Service“ statt „Backend“. Spezifität erleichtert das Debuggen.

3. Vermischung von Anliegen

Mische UI-Fluss nicht mit Server-Logik in demselben Diagramm, es sei denn, es ist unbedingt notwendig. Halte die Client-seitige Interaktion von der Server-seitigen Verarbeitungslogik getrennt. Dadurch wird die kognitive Belastung beim Überprüfen bestimmter Schichten reduziert.

4. Verlassen auf das Gedächtnis

Niemals davon ausgehen, dass ein Teammitglied die Systemarchitektur kennt. Wenn ein Entwickler sechs Monate später zum Projekt stößt, sollte das Diagramm den Ablauf erklären, ohne dass er den gesamten Codebase lesen muss.

Unterstützung von Team-Reviews 👥

Die Erstellung des Diagramms ist die halbe Miete; die Einigung der Mannschaft darauf ist die andere Hälfte. Effektive Reviews sorgen für Abstimmung.

Vorbereitung

• Senden Sie das Diagramm vor der Besprechung an die Stakeholder.
• Bereiten Sie eine kurze Erklärung der wichtigsten Abläufe vor.
• Markieren Sie Bereiche, in denen Entscheidungen getroffen werden müssen.

Während des Reviews

• Durchgang: Gehen Sie das Diagramm Schritt für Schritt durch. Folgen Sie den Pfeilen von Anfang bis Ende.
• Herausforderung von Annahmen: Stellen Sie Fragen wie: „Was wäre, wenn die Datenbank hier ausgefallen ist?“ oder „Braucht der Frontend-Teil dieses Datenelement?“
• Dokumentation von Entscheidungen: Notieren Sie alle während der Sitzung vereinbarten Änderungen. Aktualisieren Sie das Diagramm unmittelbar danach.

Nach dem Review

• Verteilen Sie die endgültige Version an das gesamte Team.
• Archivieren Sie die alten Versionen, um die Entwicklung nachzuvollziehen.
• Stellen Sie sicher, dass das Diagramm während der Einarbeitung für neue Mitarbeiter zugänglich ist.

Integration mit Workflow-Tools 🛠️

Während der Inhalt des Diagramms am wichtigsten ist, sollte das verwendete Werkzeug zum Arbeitsablauf der Mannschaft passen. Ob Whiteboard, digitale Leinwand oder codebasiertes Werkzeug – das Ziel ist Zugänglichkeit.

Zugänglichkeit

Stellen Sie sicher, dass jeder in der Mannschaft das Diagramm anzeigen und damit interagieren kann. Wenn nur eine Person es bearbeiten kann, fühlt sich der Rest der Mannschaft möglicherweise von dem Gestaltungsprozess abgekoppelt.

Versionskontrolle

Speichern Sie Diagrammdateien im selben Versionskontrollsystem wie den Code. Dadurch wird sichergestellt, dass Änderungen an der Architektur gemeinsam mit Änderungen an der Implementierung verfolgt werden. Bei einem fehlerhaften Entwurfsentscheid kann eine Rückgängigmachung vorgenommen werden.

Verbesserung der Kommunikation über Zeitzonen hinweg 🌍

Bei verteilten Teams sind synchronisierte Besprechungen schwierig. Kommunikationsdiagramme dienen als asynchrone Kommunikationsmethode. Ein Teammitglied in einer Region kann ein Diagramm überprüfen und Kommentare hinterlassen. Ein anderes Teammitglied in einer anderen Region kann die Kommentare lesen und die Gestaltung anpassen, ohne eine Live-Besprechung zu benötigen.

Diese Fähigkeit ist für die moderne Softwareentwicklung von entscheidender Bedeutung. Sie ermöglicht es, den Gestaltungsprozess fortzusetzen, auch wenn die Mannschaft nicht gleichzeitig online ist. Das Diagramm fungiert als dauerhafte Aufzeichnung des Gesprächs.

Schlussfolgerung zur Abstimmung

Kommunikationsdiagramme sind mehr als nur Zeichnungen; sie sind Werkzeuge zur Synchronisation. Sie reduzieren Mehrdeutigkeit und bieten eine klare Orientierungshilfe für die Navigation komplexer Systemarchitekturen. Indem man Zeit in die Erstellung und Pflege dieser Diagramme investiert, können Full-Stack-Teams Reibung verringern, die Codequalität verbessern und Systeme bauen, die einfacher zu verstehen und zu pflegen sind.

Wenn die visuelle Darstellung der Realität des Codes entspricht, arbeitet die Mannschaft schneller. Entscheidungen werden mit Vertrauen getroffen, und das Risiko von Integrationsfehlern sinkt deutlich. Beginnen Sie damit, Ihr nächstes wichtiges Feature mit diesem Ansatz zu kartieren. Sie werden feststellen, dass die Klarheit, die im Gestaltungsprozess gewonnen wird, sich im gesamten Entwicklungszyklus auszahlt.

Konzentrieren Sie sich auf die Verbindungen. Konzentrieren Sie sich auf den Fluss. Und stellen Sie sicher, dass jeder Entwickler, vom Frontend bis zur Datenbank, auf dasselbe Diagramm blickt.
