UML 與 C4 模型：選擇正確軟體架構建模方法的全面指南 – 以及 Visual Paradigm 如何無縫支援兩者

引言

在軟體工程領域中，建模是設計、溝通和記錄複雜系統的關鍵實踐。兩種突出的建模框架已成為架構可視化領域的領先者：UML（統一建模語言)與C4 模型雖然兩者都旨在提升軟體設計中的清晰度與協作性，但它們在哲學、範圍和應用上存在顯著差異。

本文探討：

• UML 與 C4 模型之間的根本差異

• 何時使用每種方法

• 如何Visual Paradigm，作為領先的 UML 與軟體建模工具，可無縫支援兩種框架

• 在實際專案中整合兩種模型的實用見解

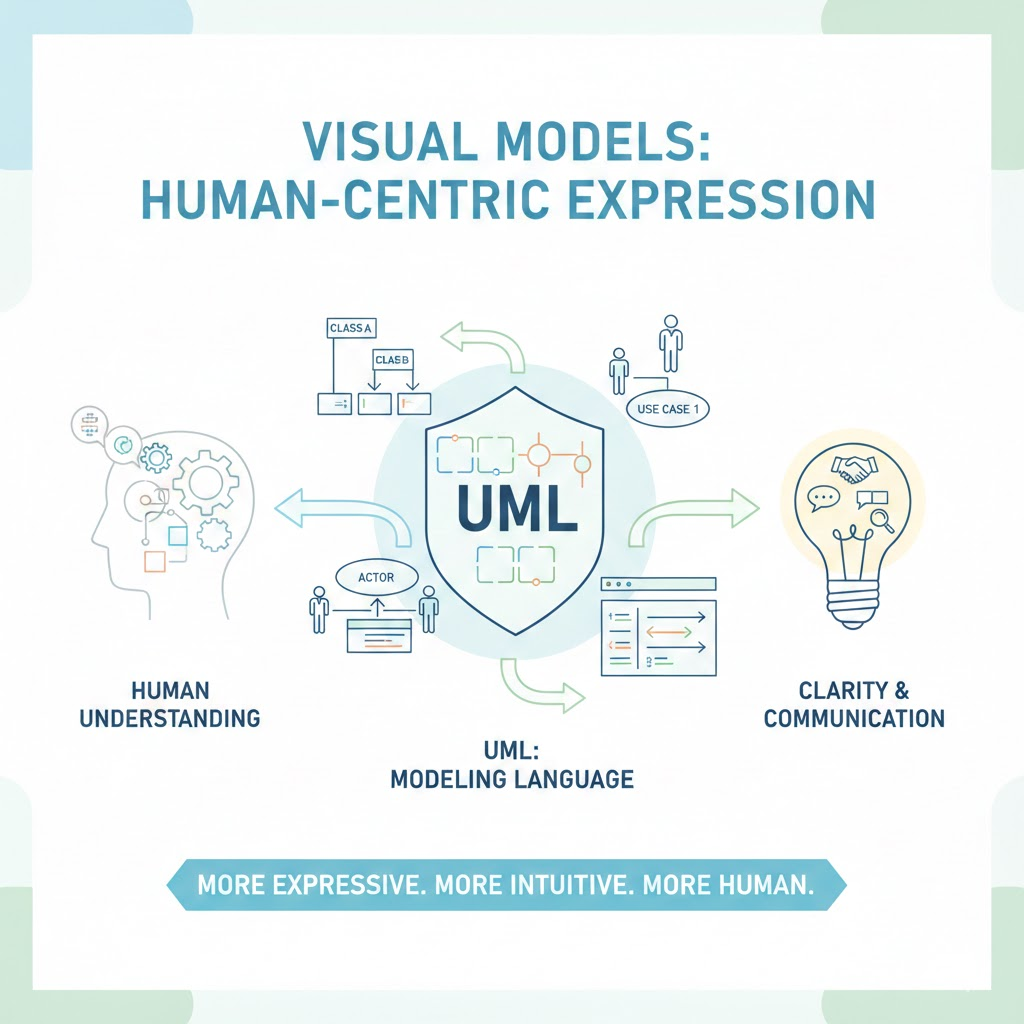

1. 理解 UML：軟體建模的產業標準

UML（統一建模語言）是一種由物件管理小組（OMG）開發的標準化建模語言。自1990年代末以來，它一直是軟體設計的實際標準。

UML 的核心組成部分

UML 提供豐富的圖表集合，用以呈現系統的不同方面：

• 結構圖: 類別, 組件, 物件, 套件, 部署，以及組合結構圖

• 行為圖: 用例, 活動, 狀態機, 序列, 通訊，以及互動概觀圖

UML 的優勢

• 全面性：提供結構與行為的詳細建模能力。

• 標準化：在各產業廣泛採用，便於跨團隊協作。

• 工具支援：大多數企業級建模工具（例如：Enterprise Architect、StarUML、Visual Paradigm）均提供強大支援。

• 可擴展性：可從低階程式碼到高階系統架構進行建模。

UML 的弱點

• 複雜性：對非技術利益相關者而言可能令人望而生畏。

• 過度設計風險: 詳細的圖表可能會導致「圖表臃腫」，若沒有明確的溝通目標。

• 較少關注架構: 雖然 UML 可以模擬架構，但並不會強制執行特定的架構思考流程。

適合用於: 需要詳細設計文件的開發人員、架構師和團隊，特別是在大型企業系統中。

2. 介紹 C4 模型：一種更簡單、更以人為本的方法

這個 C4 模型，由西蒙·布朗於 2014 年提出，是一種現代軟體架構建模方法，強調 清晰性、簡潔性與溝通——特別是與非技術利益相關者溝通時。

C4 的核心原則

C4 代表：

• 上下文: 系統的高階視圖及其與外部參與者的互動。

• 容器: 高階元件（例如：網頁應用程式、資料庫、API）。

• 組件: 容器內的子系統或模組。

• 程式碼: 實際的原始碼（類別、函數、檔案）。

每一層都建立在前一層之上，支援一種 「放大」的方法，從廣泛開始，逐步變得越來越詳細。

C4 圖表類型

• C1 – 上下文圖: 展示系統在其環境中的狀態。

• C2 – 容器圖: 將系統分解為主要組件。

• C3 – 組件圖: 聚焦於內部組件及其關係。

• C4 – 程式碼圖: 聚焦於程式碼層級的細節（例如：類圖、套件圖）。

C4 的優勢

• 容易理解: 為技術與非技術觀眾共同設計。

• 強調溝通: 重視清晰度與目的性，而非形式化。

• 可擴展: 非常適合敏捷團隊與持續交付環境。

• 鼓勵簡化: 透過聚焦於重要事項，避免過度文書化。

C4 的弱點

• 較不正式: 不如 UML 標準化；解釋上可能有所差異。

• 行為建模能力有限: 不包含活動圖或狀態機圖。

• 不適合用於程式碼層級設計: 雖然 C4-Code 有其用處，但無法取代完整的 UML 建模。

最適合: 敏捷團隊、新創公司、DevOps 環境，以及重視易於維護與理解的架構文件的團隊。

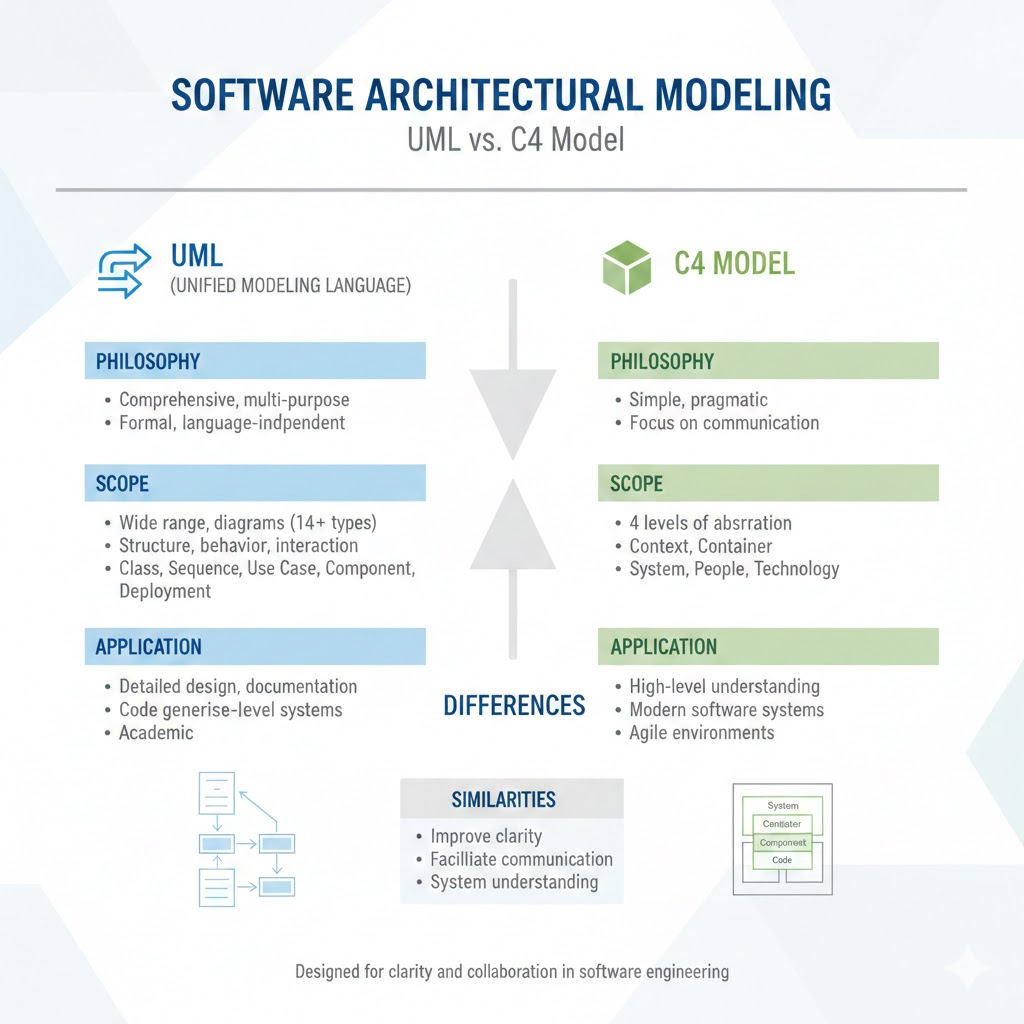

3. UML 對比C4: 兩者並列比較

關鍵洞察：UML 是全面的；C4 是目標導向。它們並非互斥——許多團隊會同時使用兩者。

4. Visual Paradigm 是否能無縫支援 UML 與 C4 模型？

可以。 Visual Paradigm—一個強大的雲端建模與設計平台—支援 UML 與 C4 模型無縫地，讓團隊能在單一環境中發揮兩種方法的優勢。

Visual Paradigm 如何支援 UML

Visual Paradigm 提供完整的 UML 建模功能：

• 所有 14 種 UML 圖表類型皆受支援（類別、序列、活動、用例、元件、部署等）

• 即時協作：多名使用者可同時處理同一模型。

• 程式碼產生與逆向工程：從圖表產生程式碼，或將程式碼逆向工程為模型。

• 與 IDE 的整合：支援與 IntelliJ IDEA、Eclipse、VS Code 的整合。

• 模型驗證與一致性檢查：確保圖表符合 UML 標準。

案例：一家金融機構使用 Visual Paradigm 為新交易系統建立詳細的 UML 類別圖與序列圖，確保開發前設計精確。

Visual Paradigm 如何支援 C4 模型

Visual Paradigm 透過專用的C4 模型範本與工作流程:

• 預先建構的 C4 範本：包含 C1（上下文）、C2（容器）、C3（元件）與 C4（程式碼）圖。

• 簡化圖示繪製：著重於清晰與易讀性——非常適合文件編寫與利害關係人簡報。

• 自動與 UML 對齊：C4 圖表可使用 UML 元件圖、類別圖或部署圖建立，確保一致性。

• 匯出至 Markdown、PDF 或簡報：非常適合文件編寫與敏捷迭代檢視。

案例：一家新創公司使用 Visual Paradigm 為其 SaaS 產品建立 C4 上下文圖。接著深入至容器層級，使用 UML 元件圖來細化內部結構。

無縫整合：同時使用 UML 與 C4

Visual Paradigm 允許交叉引用與整合在 UML 與 C4 模型之間：

• 建立一個C4 上下文圖使用 UML 部署圖或組件圖。

• 使用UML 序列圖用來詳細描述 C4 組件內的互動。

• 轉換C4 組件圖轉換為 UML 組件圖，以進行更深入的技術分析。

• 透過超連結與參考，以維持可追溯性。

範例工作流程：

1. 從一個C4 上下文圖（C1）→ 定義系統與外部參與者。

2. 建立一個C4 容器圖（C2）→ 使用 UML 組件圖來表示網頁應用程式、行動應用程式、資料庫。

3. 將容器分解為C4 組件圖（C3）→ 使用 UML 類別圖與組件圖。

4. 使用UML 序列／活動圖用於詳細的行為建模。

5. 匯出包含嵌入圖表的文件，供利害關係人審查。

5. 在 Visual Paradigm 中使用 UML 與 C4 的最佳實務

1. 從 C4 開始以確保清晰度

   • 從 C1（上下文）和 C2（容器）開始，以協調利害關係人並定義範圍。

   • 使用 Visual Paradigm 的 C4 模板，快速建立專業外觀的圖表。

2. 使用 UML 進行深入的技術設計

   • 在深入探討組件層級細節時，使用 UML 的類圖、序列圖和活動圖。

   • 利用 Visual Paradigm 的建模工具以確保一致性。

3. 維持可追溯性

   • 使用 模型連結 和 註解 以將 C4 圖表與 UML 圖表連結。

   • 以「C4」或「UML」標籤標記元素，以確保清晰。

4. 自動化文件編製

   • 使用 Visual Paradigm 的 報告產生器 將 C4 和 UML 圖表匯出為結構化文件（PDF、Markdown、HTML）。

   • 透過外掛程式與 Confluence 或 Notion 整合。

5. 即時協作

   • 透過雲端工作區與團隊成員分享模型。

   • 使用 版本控制 和 變更追蹤 以管理架構的演進。

6. 結論：選擇合適的工具，而非合適的模型

雖然 UML 提供全面且詳細的建模以確保技術精確性，而 C4提供簡潔與清晰以促進更好的溝通，真正的力量在於同時使用兩者.

Visual Paradigm突出表現為一個整合平台支援 UML 與 C4 模型並實現無縫整合，非常適合現代軟體開發團隊。

✅ 使用 C4 進行溝通
✅ 使用 UML 進行設計
✅ 使用 Visual Paradigm 來彌合差距

透過結合兩者的優點，團隊不僅能建立技術上穩健的系統，也能讓所有參與者——從開發人員到產品經理再到高階主管——清楚理解。

最終想法

在當今敏捷與 DevOps 驅動的世界中，架構文件必須兼具準確與易於取得。UML 與 C4 代表兩種強大的架構模式，當在像Visual Paradigm這樣的工具中結合使用時，能創造出協同工作的流程，提升合作效率，減少歧義，並加速交付。

軟體架構的未來不在於在 UML 與 C4 之間做選擇——而在於智慧且無縫地同時使用兩者。
