Как мгновенно создать полные модели C4 с помощью ИИ в Visual Paradigm

Документирование современной архитектуры программного обеспечения — это баланс. Вам нужны высокие уровни представления для заинтересованных сторон и подробные карты компонентов для инженеров. Модель C4 (Контекст, контейнеры, компоненты, код) стала отраслевым стандартом для этого иерархического подхода, но создание и поддержка этих диаграмм вручную часто бывает сложной, трудоемкой и подверженной ошибкам задачей.

Visual Paradigm Desktop представил революционныйгенератор диаграмм на основе ИИ который решает проблему «пустого холста». Используя искусственный интеллект, теперь вы можете создать полный набор моделей C4 — включая контекст системы, контейнеры, компоненты, ландшафт, динамику и диаграммы развертывания — просто указав тему.

В этом руководстве вы пройдете процесс использования этого мощного инструмента для автоматизации документирования архитектуры.

Понимание возможностей ИИ C4

Прежде чем приступать к шагам, важно понять, что охватывает этот инструмент. Генератор диаграмм на основе ИИ позволяет создавать шесть различных архитектурных представлений:

• Контекст системы: Высокий уровень представления для не технических заинтересованных сторон.
• Контейнеры: Высокий уровень технического представления, показывающего приложения и хранилища данных.
• Компоненты: Подробное представление внутреннего устройства контейнера.
• Ландшафт: Обзор систем на уровне предприятия.
• Динамика: Как элементы архитектуры взаимодействуют во время выполнения.
• Развертывание: Сопоставление программных контейнеров с узлами инфраструктуры.

Пошаговое руководство: создание вашей модели C4

Следуйте этим шагам, чтобы за секунды создать полные архитектурные диаграммы с помощью Visual Paradigm Desktop.

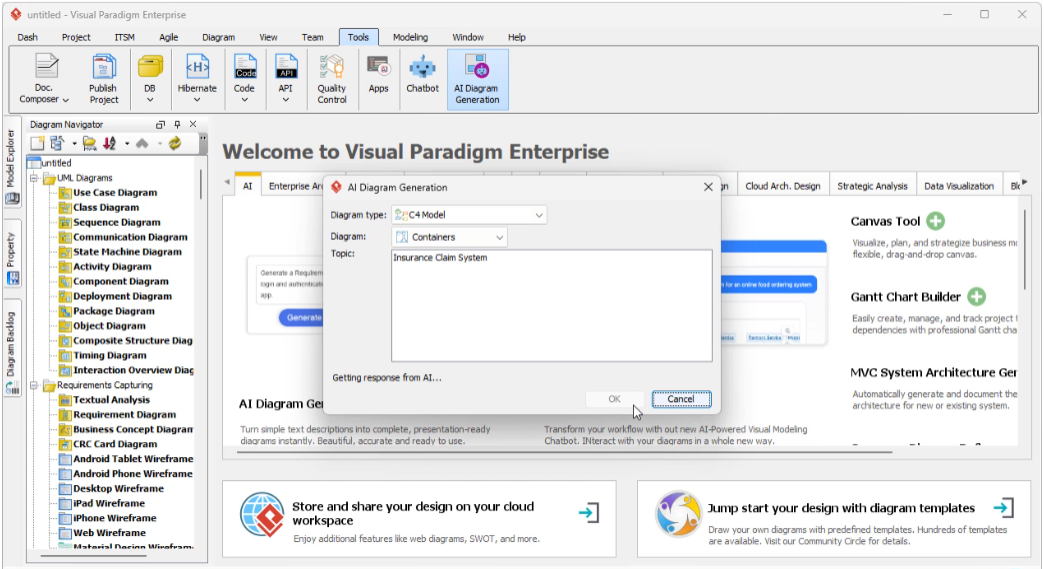

Шаг 1: Доступ к инструменту ИИ

Откройте Visual Paradigm Desktop. В основном интерфейсе перейдите к панели инструментов в верхней части экрана.

1. Нажмите наИнструменты.
2. Выберитегенерацию диаграмм на основе ИИиз выпадающего меню.

Шаг 2: Выберите категорию диаграммы

Генератор ИИ поддерживает различные стандарты диаграммирования. Чтобы сосредоточиться на архитектурном моделировании:

1. В меню типа диаграммы найдите и выберитеМодель C4.

Шаг 3: Выберите ваш вид C4

Определите, на каком уровне абстракции вам нужно. Вы не ограничены только одним; единый рабочий процесс позволяет генерировать их по отдельности по мере необходимости.

1. Выберите конкретный тип диаграммы C4, который вы хотите создать (например, Диаграмма контекста системы C4 или Диаграмма контейнеров C4).

Шаг 4: Определите вашу систему

Это самый важный шаг. Вам нужно предоставить ИИ запрос или тему.

1. Введите Темуили описание системы, которую вы проектируете (например, «Система онлайн-банкинга с обнаружением мошенничества»).
2. (Необязательно) Определите Аудиториючтобы направить сложность (например, общие читатели против инженеров).

Шаг 5: Генерация и уточнение

Нажмите кнопку генерации. ИИ обработает ваш запрос и мгновенно свяжет ваше описание со стандартами выбранного уровня C4.

Примечание:Результат — не статическое изображение, а редактируемая диаграмма. Теперь вы можете тратить время на уточнение и проверку модели, а не на рисование прямоугольников и стрелок с нуля.

Руководство по эффективному моделированию с помощью ИИ

Чтобы получить наилучшие результаты от генератора диаграмм с ИИ, следуйте этим лучшим практикам:

• Будьте конкретны в темах:Чем больше контекста вы предоставите в описании темы, тем точнее будет первоначальный черновик. Вместо «E-commerce» попробуйте «Платформа электронной коммерции на основе микросервисов с интеграцией платежей Stripe и управлением запасами».
• Соблюдайте иерархию: При генерации Контекст системы диаграмма, сосредоточьтесь на описании внешних пользователей и систем. При генерацииКомпонент диаграмма, сосредоточьтесь на описании внутренней логики и служб.
• Проверка соответствия стандартам: ИИ обучен стандартам C4, но всегда проверяйте результат, чтобы убедиться, что он соответствует языку вашей конкретной организационной области.

Примеры выходных данных, созданных ИИ

Генератор диаграмм на основе ИИ кардинально меняет рабочий процесс, обеспечивая почти мгновенные отправные точки. Вот сценарии того, что вы можете ожидать от генерации:

Сценарий 1: Общая картина

Ввод: «Корпоративный портал внутренней сети» выбран какДиаграмма ландшафта системы.
Вывод: ИИ генерирует диаграмму, на которой система внутренней сети находится в центре, окруженная сотрудниками (пользователями), системой Active Directory, системами управления персоналом и внешними облачными провайдерами, визуализируя контекст на уровне предприятия.

Сценарий 2: Техническое углубление

Ввод: «Сервис обработки заказов» выбран какДиаграмма компонентов C4.
Вывод: ИИ углубляется в конкретный контейнер, генерируя компоненты, такие как «Контроллер заказов», «Клиент сервиса инвентаризации», «Процессор платежей» и «Хранилище базы данных», с направляющими отношениями.

Советы и хитрости

Раскройте весь потенциал генератора C4 на основе ИИ с помощью этих советов по оптимизации:

• Быстрое переключение: Единый рабочий процесс позволяет быстро переключаться между шестью видами C4. Если вы только что сгенерировалиКонтекст диаграмму, сразу переключите тип наКонтейнер с тем же тематическим содержанием, чтобы сохранить согласованность вашей документации.
• Направьте свою аудиторию: Используйте функцию выбора аудитории стратегически. Выберите «Руководители» для диаграмм контекста, чтобы сохранить их простоту, и «Инженеры» для диаграмм компонентов/развертывания, чтобы обеспечить техническую точность.
• Сопоставление развертывания: Используйте диаграмму развертывания C4 генератор для мгновенного визуализации того, как ваши программные контейнеры соответствуют инфраструктуре, экономя часы ручного сопоставления инфраструктуры.

Автоматизируя начальное создание этих диаграмм, Visual Paradigm позволяет командам разработчиков сосредоточиться на архитектурных решениях, а не на механике рисования, обеспечивая, чтобы документация всегда была полной и актуальной.
