Como gerar instantaneamente modelos C4 completos com IA no Visual Paradigm

Documentar a arquitetura de software moderna é um equilíbrio. Você precisa de visões de alto nível para os interessados e mapas detalhados de componentes para os engenheiros. O modelo C4 (Contexto, Contêineres, Componentes, Código) tornou-se o padrão da indústria para essa abordagem hierárquica, mas criar e manter esses diagramas manualmente é frequentemente complexo, demorado e propenso a erros.

O Visual Paradigm Desktop apresentou uma inovação transformadoraGerador de Diagramas com IA que resolve o problema do “canvas em branco”. Ao aproveitar a inteligência artificial, agora você pode gerar a suite completa do modelo C4 — incluindo diagramas de Contexto do Sistema, Contêineres, Componentes, Paisagem, Dinâmica e Implantação — simplesmente fornecendo um tópico.
This C4 Containers Diagram was generated using Visual Paradigm Desktop's AI Diagram Generator

Este tutorial o guiará pelo processo de usar esta poderosa ferramenta para automatizar sua documentação arquitetônica.

Compreendendo as capacidades do C4 com IA

Antes de mergulhar nos passos, é importante entender o que esta ferramenta abrange. O Gerador de Diagramas com IA permite criar seis visões arquitetônicas distintas:

  • Contexto do Sistema: Visão de alto nível para interessados não técnicos.
  • Contêineres: Visão técnica de alto nível que mostra aplicações e armazenamentos de dados.
  • Componentes: Visão detalhada dos internos de um contêiner.
  • Paisagem: Uma visão abrangente da empresa sobre os sistemas.
  • Dinâmica: Como os elementos na arquitetura interagem durante a execução.
  • Implantação: Mapeamento de contêineres de software para nós de infraestrutura.

Tutorial passo a passo: Gerando seu modelo C4

Siga estas etapas para gerar diagramas arquitetônicos abrangentes em segundos usando o Visual Paradigm Desktop.

Passo 1: Acessar a ferramenta com IA

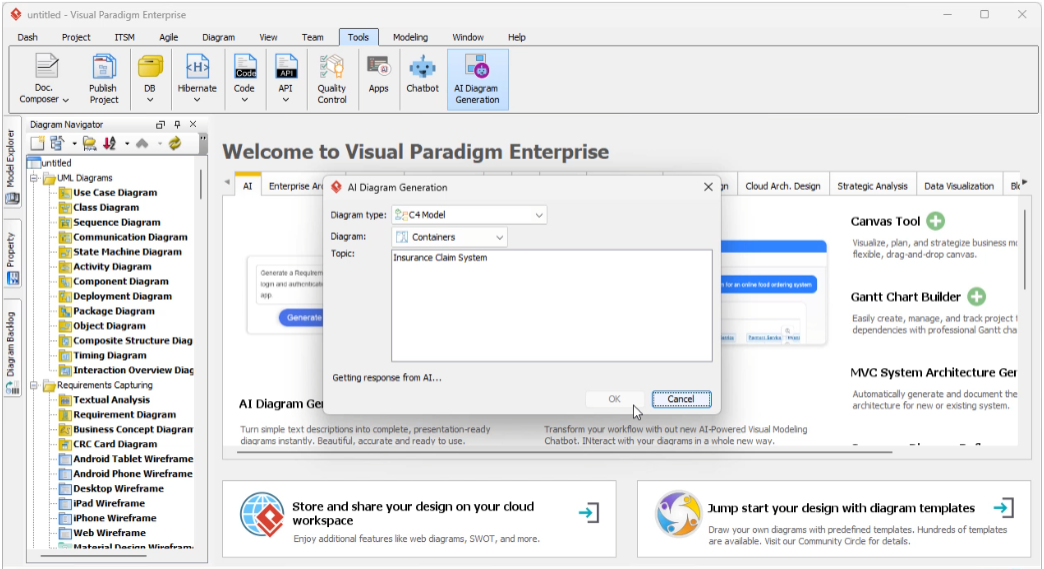

Abra o Visual Paradigm Desktop. Na interface principal, navegue até a barra de ferramentas no topo da tela.

  1. Clique emFerramentas.
  2. SelecioneGeração de Diagramas com IA no menu suspenso.

Etapa 2: Selecione a Categoria do Diagrama

O gerador de IA suporta vários padrões de diagramação. Para se concentrar na modelagem arquitetônica:

  1. No menu de Tipo de Diagrama, localize e selecioneModelo C4.

Etapa 3: Escolha sua Visualização C4

Decida qual nível de abstração você precisa. Você não está limitado a apenas um; a workflow unificada permite gerá-los individualmente conforme necessário.

  1. Selecione o tipo específico de diagrama C4 que deseja criar (por exemplo,Diagrama de Contexto do Sistema C4 ou Diagrama de Contêineres C4).

Etapa 4: Defina seu Sistema

Esta é a etapa mais crítica. Você precisa fornecer à IA uma solicitação ou tópico.

  1. Insira umTópicoou descrição do sistema que você está arquitetando (por exemplo, “Sistema de Banco Online com Detecção de Fraude”).
  2. (Opcional) Defina oPúblico-alvopara orientar a complexidade (por exemplo, Leitores Gerais vs. Engenheiros).

Etapa 5: Gerar e Refinar

Clique no botão de geração. A IA processará sua solicitação e mapeará instantaneamente sua descrição para os padrões selecionados do nível C4.

Observação:O resultado não é uma imagem estática, mas um diagrama editável. Agora você pode dedicar seu tempo a refinar e validar o modelo, em vez de desenhar caixas e setas do zero.

Diretrizes para Modelagem Eficiente com IA

Para obter os melhores resultados com o Gerador de Diagramas de IA, siga estas melhores práticas:

  • Seja Específico com Tópicos:Quanto mais contexto você fornecer na descrição do tópico, mais precisa será o rascunho inicial. Em vez de “Comércio eletrônico”, tente “Plataforma de comércio eletrônico baseada em microserviços com integração de pagamento Stripe e gerenciamento de estoque.”
  • Respeite a Hierarquia:Ao gerar umContexto do Sistema diagrama, foque sua descrição em usuários e sistemas externos. Ao gerar um Componente diagrama, foque sua descrição na lógica interna e serviços.
  • Validar de acordo com os padrões: A IA é treinada com base nos padrões C4, mas sempre revise a saída para garantir que ela corresponda à linguagem específica do domínio organizacional.

Exemplos de Saídas Geradas pela IA

O Gerador de Diagramas por IA muda fundamentalmente o fluxo de trabalho ao fornecer pontos de partida quase instantâneos. Aqui estão cenários do que você pode esperar gerar:

Cenário 1: A Visão Geral

Entrada: “Portal da Intranet Corporativa” selecionado como um Diagrama de Paisagem do Sistema.
Saída: A IA gera um diagrama mostrando o Sistema de Intranet no centro, cercado por funcionários (usuários), o sistema Active Directory, sistemas de RH e provedores de nuvem externos, visualizando o contexto em escala corporativa.

Cenário 2: Análise Técnica Aprofundada

Entrada: “Serviço de Processamento de Pedidos” selecionado como um Diagrama de Componentes C4.
Saída: A IA aprofunda-se no contêiner específico, gerando componentes como o “Controlador de Pedidos”, “Cliente do Serviço de Estoque”, “Processador de Pagamentos” e “Repositório de Banco de Dados”, com relações direcionais.

Dicas e Truques

Desbloqueie todo o potencial do gerador C4 por IA com estas dicas de otimização:

  • Mudança Rápida: O fluxo de trabalho unificado permite que você mude rapidamente entre as seis visualizações C4. Se você acabou de gerar um Contexto diagrama, mude imediatamente o tipo para Contêiner com o mesmo tópico para manter sua documentação consistente.
  • Direcione seu público:Use o recurso de seleção de público de forma estratégica. Selecione “Executivos” para diagramas de contexto para mantê-los simples, e “Engenheiros” para diagramas de Componente/Implantação para garantir precisão técnica.
  • Mapeamento de Implantação: Use o Diagrama de Implantação C4 gerador para visualizar instantaneamente como seus contêineres de software se relacionam com a infraestrutura, economizando horas de mapeamento manual da infraestrutura.

Ao automatizar a criação inicial desses diagramas, o Visual Paradigm permite que equipes de software se concentrem nas decisões arquitetônicas em vez dos aspectos mecânicos do desenho, garantindo que a documentação esteja sempre completa e atualizada.
