Estudo de Caso: Modelagem do Fluxo de Submissão de Formulários com uma Máquina de Estados Finitos

1. Contexto Empresarial e Motivação

Aplicações web modernas (comércio eletrônico, plataformas SaaS, painéis de administração, fluxos de registro, ferramentas de pesquisa, etc.) quase sempre contêm um ou maisfluxos de submissão de formulários.

Uma ação aparentemente simples — “usuário clica em Enviar” — na verdade esconde uma árvore de decisões surpreendentemente rica:

• campos ausentes ou malformados

• violações de regras de negócio (idade < 18, e-mail duplicado, estoque indisponível, cupom expirado…)

• verificações de segurança (CSRF, limitação de taxa, armadilha)

• chamadas de serviços externos (gateway de pagamento, entrega de e-mail, geração de PDF)

• canais diferentes de comunicação para sucesso e falha (mensagem na página, notificação flutuante, e-mail, SMS)

Tentar expressar todas essas rotas usando apenas cadeias de if-else leva rapidamente acódigo espagueti, especialmente quando o mesmo formulário aparece em múltiplos contextos (assistente, modal, aplicativo móvel, ponto de extremidade da API…).

Uma máquina de estados finitos (FSM)oferece uma forma clara, visual e testável de modelar esse ciclo de vida.

2. O Diagrama de Estados – Explicado linha por linha

[*] --> EsperandoEntradaDoUsuario

EsperandoEntradaDoUsuario --> ProcessandoRequisicao : usuario_envia_formulario()
ProcessandoRequisicao --> ValidandoDados : validar_entradas()

ValidandoDados --> RequisicaoRejeitada : dados_invalidos
ValidandoDados --> RequisicaoAceita : dados_validos

RequisicaoAceita --> GerandoResposta : gerar_resposta()
GerandoResposta --> EnviandoResposta : enviar_para_usuario()

EnviandoResposta --> [*]

RequisicaoRejeitada --> [*]

Estados – Significado e Responsabilidades

3. Conceitos principais de máquina de estados demonstrados

4. Extensões do Mundo Real (Comuns em Produção)

A maioria dos sistemas reais rapidamente ultrapassa o diagrama mínimo. Adições típicas:

• LimiteDeTaxaExcedido estado

• ErroDoServidor / FalhaNoServicoExterno (pagamento recusado, servidor SMTP fora do ar…)

• AcaoAssincronaPendente → AguardandoWebhook (Stripe, confirmação de entrega de e-mail)

• ParcialmenteEnviado / RascunhoSalvo (wizards de múltiplos passos)

• RevalidacaoNecessaria (o usuário pressionou “Voltar” no wizard ou o token expirou)

• ConfirmacaoNecessaria (dupla confirmação, 2FA, aprovar pedido por administrador)

5. Padrões de Implementação (Independente de Linguagem/Framework)

6. Benefícios de Testes e Documentação

Como o diagrama é pequeno e explícito, ele se torna uma excelente fonte de verdade:

• Testes unitários — um conjunto de testes por transição

• Testes de integração — caminho feliz + cada ramo de erro

• Testes baseados em propriedades — gerar entradas válidas/inválidas aleatórias

• Documentação viva — mantenha o diagrama PlantUML no repositório

• Onboarding — novos desenvolvedores entendem o fluxo em menos de 60 segundos

• Depuração — os logs podem simplesmente registrar “transição de ValidatingData → RequestRejected por causa de invalid_data”

Resumo – Por que esse padrão vence

A máquina de estados simples para submissão de formulários resolve elegantemente vários problemas clássicos:

• Elimina pirâmides profundamente aninhadas de if-else

• Torna a ordem das operações explícita e passível de aplicação

• Separa validação das ações de negócios da entrega

• Fornece uma única fonte de verdade para o sucessoe caminhos de falha

• Escalona razoavelmente bem ao adicionar novos modos de falha ou etapas assíncronas

• Serve tanto como planta de código quanto como ferramenta de comunicação com não desenvolvedores

Mesmo em 2025–2026, com codificação assistida por IA e plataformas de baixo código, máquinas de estados explícitas para fluxos voltados para o usuário permanecem uma das decisões arquitetônicas de maior impacto que uma equipe pode tomar.

O Chatbot AI do Visual Paradigm é uma ferramenta projetada para acelerar a criação, visualização e aprimoramento de diagramas de máquinas de estados (e outros diagramas UML) por meio de conversas em linguagem natural.

Este chatbot — acessível em locais como chat.visual-paradigm.com ou por meio da caixa de ferramentas de IA — atua como um co-piloto inteligente para modelagem de comportamento dinâmico de sistemas. Veja como ajuda os usuários (desenvolvedores, arquitetos, analistas, estudantes, proprietários de produtos, etc.) com base no tipo de fluxo representado pela imagem da interface:

Principais Formas como o Chatbot AI de Diagramas de Máquinas de Estados do Visual Paradigm Ajuda

1. Geração Instantânea de Diagramas a Partir de Inglês Simples

   • Você descreve o comportamento desejado em frases normais (por exemplo: “Crie uma máquina de estados para um processo de submissão de formulário de usuário com estados: aguardando entrada, processando, validando, aceito, rejeitado, gerando resposta, enviando resposta”).

   • A IA interpreta instantaneamente a descrição e produz um diagrama completo e compatível com padrões Diagrama de Máquina de Estados UML (com estados, transições, eventos/guardas, pontos de início/fim, etc.).

   • Não é necessário arrastar formas manualmente, desenhar setas ou lembrar da notação UML exata — o chatbot cuida do layout, das convenções de nomeação e da sintaxe correta.

2. Refinamento Conversacional e Iterativo

   • A interface em estilo chat permite que você refine o diagrama passo a passo sem precisar começar do zero:

     • “Adicione uma transição de tempo limite de ProcessingRequest de volta a WaitingForUserInput”

     • “Faça RequestRejected exibir uma ação de mensagem de erro”

     • “Altere a guarda de invalid_data para [errors.length > 0]”

     • “Inclua regiões ortogonais para registro e feedback da interface”

   • O diagrama é atualizado em tempo real no painel da direita enquanto você conversa, tornando a exploração rápida e com baixa fricção.

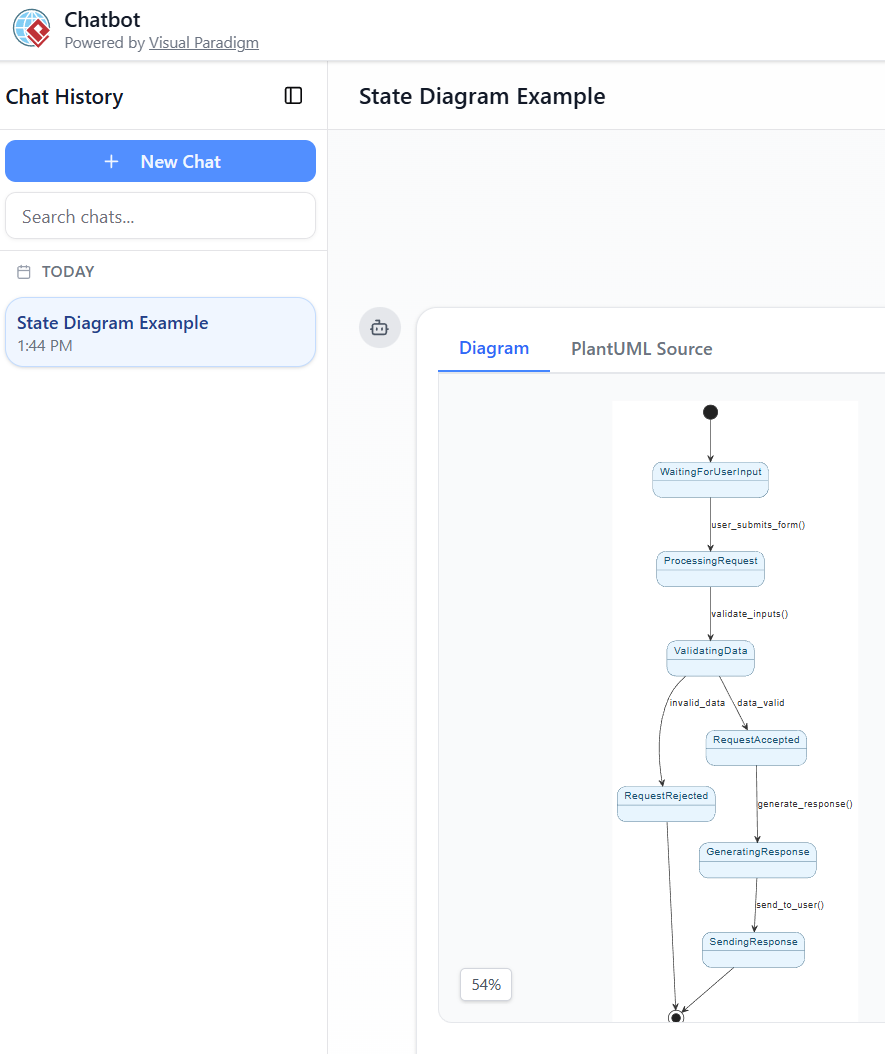

3. Visualização Lado a Lado para Clareza
   Como visível na captura de tela:

   • Lado esquerdo — Histórico do chat (seus prompts + respostas da IA)

   • Lado direito — Diagrama renderizado em tempo real + aba de código-fonte PlantUML
     Essa visualização dual permite que você:

   • Veja exatamente como suas palavras se transformaram em elementos visuais

   • Inspeccione/editar o código PlantUML gerado, se desejar

   • Identifique rapidamente e corrija mal-entendidos

4. Apoio ao Aprendizado e Explicação

   • Pergunte ao chatbot para explicar partes do diagrama (“O que significa a guarda data_valid aqui?” ou “Por que há uma transição de ValidatingData para ambos aceito e rejeitado?”).

   • Ótimo para estudantes aprendendo máquinas de estado ou equipes integrando novos membros ao ciclo de vida de um sistema.

5. Prototipagem Rápida e Validação

   • Ideal para o design em fase inicial: transforme ideias vagas (ticket de suporte, processamento de pedidos, fluxo de login, máquina de venda, gateway de pagamento, dispositivo IoT, etc.) em visualizações concretas em segundos.

   • Valide rapidamente se o comportamento modelado corresponde aos requisitos antes de investir tempo em código ou especificações detalhadas.

6. Exportação e Integração

   • Diagramas finalizados podem geralmente ser exportados (PNG, SVG, PDF), salvos em projetos do Visual Paradigm ou importados para o editor completo do Visual Paradigm (desktop/online) para aprimoramento, trabalho em equipe, geração de código ou simulação.

Exemplo Prático Correspondente ao Seu PlantUML Anterior

Se você colar ou descrever o fluxo de envio de formulário que discutimos anteriormente neste chatbot:

“Gerar UML diagrama de máquina de estados: começa em WaitingForUserInput → ao user_submits_form() ir para ProcessingRequest → validate_inputs() → ValidatingData. A partir daí, se invalid_data → RequestRejected, se data_valid → RequestAccepted → generate_response() → SendingResponse → fim. Também mostre que RequestRejected termina.

A IA produziria uma versão muito semelhante (ou até mais limpa) do diagrama mostrado na sua captura de tela — mas renderizada nativamente no estilo UML, com retângulos arredondados adequados, losangos para decisões, se necessário, e layout automático profissional.

Quem se beneficia mais?

• Desenvolvedores de software/arquitetos modelando sistemas reativos

• Estudantes e educadores ensinando/aprendendo comportamento baseado em estados

• Analistas de negócios/proprietários de produtos que desejam visualizar fluxos de trabalho sem ferramentas de desenho

• Qualquer pessoa que considere o desenho manual de diagramas lento ou propenso a erros

Em resumo, este chatbot de IA remove a maior parte da fricção mecânica da criação de diagramas de estados, permitindo que você se concentre em pensar sobre comportamento em vez de pixels e setas. É especialmente poderoso para trabalhos iterativos e exploratórios — exatamente o estilo que o layout de chat + diagrama da captura de tela incentiva.

Se você está usando ativamente esta ferramenta (ou considerando usá-la), sinta-se à vontade para compartilhar um sistema/comportamento específico que gostaria de modelar — posso ajudar a elaborar boas sugestões para ele.
