Zrozumienie UML poprzez trzy przestrzenie modelowania: Przewodnik po problemie, rozwiązaniu i architekturze z integracją Visual Paradigm i AI

AIUMLAI Visual Modeling2 hours ago

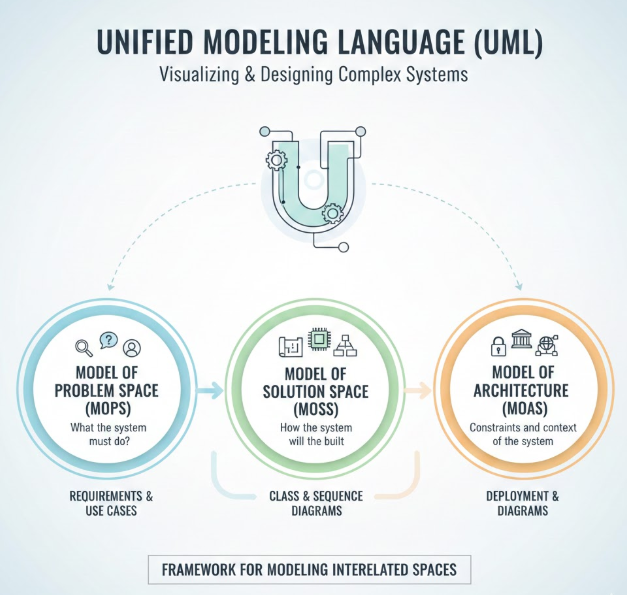

Język UML (Unified Modeling Language) jest fundamentem inżynierii oprogramowania, oferując standardowy sposób wizualizacji, projektowania i dokumentowania złożonych systemów. W esencji UML to nie tylko zbiór diagramów — to ramowisko do modelowania w trzech wzajemnie powiązanych przestrzeniach:

  1. Model przestrzeni problemu (MOPS) – Co co system musi wykonać

  2. Model przestrzeni rozwiązania (MOSS) – Jak jak system zostanie zbudowany

  3. Model przestrzeni architektury (MOAS) – Ograniczenia i kontekst systemu

Te trzy przestrzenie zapewniają kompleksowy, oparty na rolach podejście do rozwoju oprogramowania, łącząc stakeholderów — od analityków biznesowych po architektów systemów — w wspólnym zrozumieniu celów projektu, realizacji i podstaw technicznych.


🔍 1. Model przestrzeni problemu (MOPS): Zrozumienie „Czego”

Główni stakeholderzy: analitycy biznesowi, właściciele produktu, użytkownicy końcowi
Cel: Zbieranie i modelowanie wymagań biznesowych z perspektywy użytkownika.

Ta przestrzeń skupia się na zrozumieniu domeny problemu—czego system musi osiągnąć. Chodzi o zbieranie wymagań, modelowanie przepływu pracy oraz definiowanie jednostek biznesowych.

Kluczowe diagramy UML w MOPS:

Diagram Cel
Diagram przypadków użycia Wizualizuj interakcje użytkownika z systemem; definiuje wymagania funkcjonalne.
Diagram aktywności Modeluj procesy biznesowe, punkty decyzyjne i przepływy pracy.
Diagram klas (model domeny) Reprezentuj kluczowe jednostki biznesowe (np. Klient, Zamówienie, Faktura) oraz ich relacje.
Diagram sekwencji (centrum użytkownika) Pokaż, jak użytkownicy interakcjonują z komponentami systemu krok po kroku.
Diagram maszyn stanów Zdefiniuj cykl życia i przejścia stanów kluczowych obiektów biznesowych.
Diagram przeglądowy interakcji Widok najwyższego poziomu wielu przepływów interakcji.

✅ Dlaczego to ma znaczenie: MOPS zapewnia, że oprogramowanie rozwiązuje poprawne problem. Bez niego programiści mogą stworzyć coś, co działa technicznie, ale nie spełnia potrzeb użytkowników.


🛠️ 2. Model przestrzeni rozwiązań (MOSS): Projektowanie „jak”

Główni interesariusze: Projekci systemów, programiści oprogramowania, inżynierowie
Cel: Przekształć wymagania w techniczny szkic implementacji.

To jest miejsce, gdzie realizacja techniczna wchodzi w grę. MOSS skupia się na tym, jak system zostanie zorganizowany i jak komponenty będą się wzajemnie oddziaływać podczas działania.

Kluczowe diagramy UML w MOSS:

Diagram Cel
Szczegółowe diagramy klas Zawierają typy danych, sygnatury metod, widoczność i ograniczenia.
Diagram sekwencyjny (techniczny) Modeluj interakcje obiektów z precyzyjnym czasem i przekazywaniem komunikatów.
Diagram obiektów Pokaż rzeczywiste instancje obiektów i ich relacje w czasie działania.
Diagram maszyny stanów (techniczny) Modeluj złożoną logikę stanów z warunkami zabezpieczającymi i przejściami.
Diagram struktury złożonej Odkryj wewnętrzną strukturę komponentów i współpracy.
Diagram czasowy Analizuj zachowanie w czasie — idealne dla systemów czasu rzeczywistego lub logiki krytycznej pod względem wydajności.

✅ Dlaczego to ma znaczenie: MOSS łączy lukę między abstrakcyjnymi wymaganiami a konkretnym kodem. Jest istotne, aby programiści rozumieli jak budować system poprawnie i efektywnie.


🏗️ 3. Model przestrzeni architektonicznej (MOAS): Wizualizacja „kontekstu”

Główni interesariusze: Architekci systemów, inżynierowie DevOps, menedżerowie projektów, IT korporacyjne
Cel: Zdefiniuj ograniczenia strukturalne i środowiskowe systemu — skalowalność, bezpieczeństwo, wdrażanie i ponowne wykorzystanie.

MOAS często nazywany jest „tłem” przestrzenią, ponieważ stanowi podstawę zarówno dla MOPS, jak i MOSS. Definiuje duży obraz: gdzie system działa, jak się skaluje i jakie standardy musi spełniać.

Kluczowe diagramy UML w MOAS:

Diagram Cel
Diagram komponentów Pokaż, jak komponenty oprogramowania są organizowane i na sobie zależą.
Diagram rozmieszczenia Modeluj fizyczne urządzenia, węzły i topologię sieci.
Diagram pakietów (wysoki poziom) Przedstaw warstwy (np. interfejs użytkownika, usługi, dane) i zależności.
Diagram profilu Zdefiniuj niestandardowe stereotypy, ograniczenia i metadane (np.<<bezpieczny>><<wysoka wydajność>>).
Diagram struktury złożonej (widok architektoniczny) Pokaż wewnętrzną strukturę złożonych komponentów lub usług.

✅ Dlaczego to ma znaczenie: MOAS zapewnia, że system jest odporne, skalowalne, bezpieczne i utrzymywalne—kluczowe dla aplikacji typu enterprise.


📊 Podsumowanie: Diagramy UML w trzech obszarach

Diagram UML MOPS (Analityk) MOSS (Dystrybutor) MOAS (Architekt)
Przypadek użycia ⭐⭐⭐⭐⭐
Działanie ⭐⭐⭐⭐⭐ ⭐⭐
Klasa ⭐⭐⭐ ⭐⭐⭐⭐⭐ ⭐⭐
Sequencja ⭐⭐⭐⭐ ⭐⭐⭐⭐⭐
Komponent ⭐⭐⭐ ⭐⭐⭐⭐⭐
Wdrożenie ⭐⭐ ⭐⭐ ⭐⭐⭐⭐⭐
Pakiet ⭐⭐⭐ ⭐⭐ ⭐⭐⭐⭐

🎯 Wgląd:Ten sam diagram może służyć wielu celom w zależności od kontekstu. Na przykład, diagramDiagram klasyw MOPS jest modelem dziedziny; w MOSS staje się szczegółową klasą techniczną; w MOAS pomaga określić granice komponentów.


🤖 Jak Visual Paradigm wspiera UML za pomocą AI: Przegląd zmian w modelowaniu oprogramowania

Podczas gdy UML dostarcza strukturę, Visual Paradigmpodnosi ją poprzez zintegrowanie Sztuczna inteligencja (AI)Aby przyspieszyć i wzmocnić każdy etap cyklu modelowania — szczególnie w trzech obszarach.

✨ Kluczowe funkcje wspomagane przez AI w Visual Paradigm:

1. Generowanie przypadków użycia i wymagań z wykorzystaniem technologii AI

  • Problem:Pisanie kompletnych przypadków użycia na podstawie języka naturalnego jest czasochłonne.

  • Rozwiązanie AI w Visual Paradigm:Wejście: opisz historię użytkownika lub tekst swobodny (np.„Jako klient, chcę śledzić moje zamówienie”) → AI generuje kompletnyDiagram przypadków użyciaPrzepływ działań, orazDiagram sekwencji w ciągu sekund.

  • Wpływ:Przyspiesza modelowanie MOPS — analitycy biznesowi mogą szybko weryfikować wymagania za pomocą modeli wizualnych.

2. Inteligentne modelowanie klas i komponentów na podstawie tekstu

  • Wejście:Opisz funkcję systemu po prostu po języku polskim (np.„System musi uwierzytelnić użytkowników za pomocą e-maila i hasła, przechowywać tokeny sesji oraz weryfikować uprawnienia dostępu.”)

  • Działanie AI:Visual Paradigm automatycznie generuje:

    • ADiagram klas zUżytkownikSesjaUsługa uwierzytelniania, itd.

    • Diagram komponentów pokazujący moduł uwierzytelniania.

    • Diagramy sekwencji do logowania i weryfikacji sesji.

  • Wpływ: Zmniejsza wysiłek ręcznego modelowania do 70%, umożliwiając szybszą transmisję z MOPS do MOSS.

3. Automatyczne generowanie kodu z modeli UML

  • Gdy utworzony jest dokładny diagram klas jest tworzony w MOSS, Visual Paradigm AI może:

    • Generuj pełny Java, C#, Python lub TypeScript szkielet kodu.

    • Dodaj adnotacje (np. @Entity@PostMapping) na podstawie modelu.

  • Zalety: Programiści mogą od razu przejść do kodowania z minimalnym kodem szablonowym.

4. Rekomendacje architektury wspierane przez AI

  • Visual Paradigm AI analizuje:

    • Istniejące diagramy składników i wdrożeń.

    • Wymagania dotyczące wydajności, bezpieczeństwa i skalowalności.

  • Wyjście: AI sugeruje:

    • Optymalne topologia wdrożenia (np. mikroserwisy w porównaniu do monolitu).

    • Zalecane usługi chmury (AWS, Azure, GCP).

    • Wzorce bezpieczeństwa (np. OAuth2, JWT).

  • Wpływ: Pomaga architektom w MOAS podejmować decyzje oparte na danych i najlepszych praktykach.

5. Język naturalny do UML: przyszłość współpracy

  • Funkcja: „Opisz po prostu po angielsku, a ja to narysuję.”

  • Przykład: Typ: „Pokaż, jak użytkownik składa zamówienie, płaci kartą kredytową i otrzymuje e-mail potwierdzający.”

  • Wynik: AI generuje:

    • Diagram Use Case Diagram

    • Diagram Activity Diagram procesu zamówienia

    • Diagram Diagram sekwencyjny z UżytkownikUsługa zamówieniaBrama płatnościUsługa e-mail

  • Przypadek użycia: Idealne dla zespół wielodyscyplinarny—niefachowi uczestnicy mogą przyczyniać się do modelowania.


🎯 Dlaczego Visual Paradigm + AI to przełom

Zalety Jak Visual Paradigm + AI działa
Szybsze zbieranie wymagań AI przekształca historie użytkownika na diagramy w ciągu sekund.
Zmniejszone błędy modelowania AI weryfikuje spójność między diagramami (np. nazwy klas są zgodne we wszystkich modelach).
Ulepszona współpraca Uczestnicy bez wiedzy technicznej mogą brać udział za pomocą języka naturalnego.
Bezproblemowa przejrzystość między przestrzeniami AI zapewnia zgodność modeli w MOPS, MOSS i MOAS.
Skalowalne dla przedsiębiorstwa AI wspiera duże modele, automatyczne dokumentowanie i śledzenie zmian.

🏁 Podsumowanie: Od wizji do rzeczywistości — zasilane przez UML i AI

Te trzy przestrzenie modelowania (MOPS, MOSS, MOAS) ofiarują strukturalny, oparty na rolach podejście do projektowania oprogramowania — zapewniając zgodność od potrzeb biznesowych po realizację techniczną i architekturę przedsiębiorstwa.

Ale w dzisiejszych szybkich warunkach rozwoju,modelowanie ręczne już nie jest wystarczające.

Visual Paradigm, z jegosilnikiem modelowania zasilanym AI, przekształca UML z narzędzia dokumentacji wdynamiczny, inteligentny platformę projektowania. Pozwala:

  • Analitycy biznesowi szybciej zebrać wymagania,

  • Programiści z precyzją zaimplementować,

  • Architekci podjąć strategiczne decyzje z pewnością.

💡 Ostateczna myśl:
„UML mówi Ci, co należy zbudować. AI mówi Ci, jak to zbudować — szybciej, mądrzej i lepiej.”

ZVisual Paradigm + AI, przyszłość modelowania oprogramowania nie jest tylko wizualna — jest inteligentna, współpracy i w pełni automatyzowana.


📌 Wypróbuj sam!
Odwiedźhttps://www.visual-paradigm.com i odkryj narzędzia modelowania UML zasilane AI. Zacznij od prostego przypadku użytkownika i obserwuj, jak AI w ciągu sekund generuje pełny model systemu.


🧠 Porada profesjonalisty: UżyjAsystenta AI w Visual Paradigm, aby generować diagramy z tekstu zwykłego — idealne dla zespołów agilnych, startupów i architektów korporacyjnych.


Wypracuj swoją drużynę. Projektuj z jasnością. Buduj z pewnością. Dzięki Visual Paradigm i AI przyszłość projektowania oprogramowania jest tu. 🚀
