Kompletny przewodnik po diagramach struktury złożonej UML

UML (Język modelowania zintegrowanego) oferuje szeroki zakres typów diagramów do modelowania różnych aspektów systemu. Wśród nich,Diagramy struktury złożonej (CSD) zapewniają głębokie i strukturalne widzenie wewnętrznej organizacji systemu, podkreślającinterakcje między komponentami oraz ichrelacje. Diagramy CSD są szczególnie przydatne do modelowania złożonych systemów, w których wiele obiektów lub komponentów musi działać razem i współdziałać w dobrze zdefiniowanej strukturze.

Kluczowe koncepcje diagramów struktury złożonej UML

1. Definicja
   • Diagramstruktury złożonej opisujestrukturę wewnętrzną klasy lub komponentu i pokazuje relacje oraz interakcje między jego częściami. Podkreślawewnętrzne komponenty, ich wzajemne relacje oraz sposób, w jaki współdziałają, aby wykonywać funkcjonalność systemu.
   • Te diagramy skupiają się nazachowaniu współpracyoraz na tym, jak części wewnątrz komponentu komunikują się i są ze sobą połączone.
2. Główne komponenty diagramów struktury złożonej
   • Klasy lub komponenty: Reprezentują główne elementy w systemie, które wzajemnie na siebie oddziałują.
   • Części: To bloki budowlane (lub podkomponenty) większego systemu. Część może być inną klasą, obiektem lub podsystemem.
   • Porty: To punkty interakcji z otoczeniem zewnętrznym. Porty definiują konkretne interfejsy, przez które komponenty lub części komunikują się.
   • Połączenia: Połączenia pokazują łącza komunikacyjne między różnymi częściami lub komponentami.
   • Roli: Role opisują konkretne zachowanie lub odpowiedzialność części w strukturze złożonej.
   • Struktura wewnętrzna: Jest to ułożenie i organizacja części, pokazując, jak każda część jest powiązana w systemie.
3. Kluczowe relacje i interakcje
   • Związek: Ilustruje relację między częściami i sposób, w jaki komunikują się w systemie.
   • Delegowanie: Reprezentuje przekazanie odpowiedzialności z jednego komponentu lub części do drugiego.
   • Porty i interfejsy: Komponenty komunikują się poprzez porty, które są powiązane z konkretnymi interfejsami.
4. Przypadki użycia
   • Współpraca komponentów: Diagramy struktury złożonej są szczególnie przydatne, gdy trzeba zamodelować sposób, w jaki różne komponenty lub podsystemy współpracują w celu spełnienia wymagań większego systemu.
   • Rozkład komponentów: Gdy komponenty systemu muszą zostać rozłożone na mniejsze części, diagramy struktury złożonej pomagają w wizualizacji architektury wewnętrznej.
   • Dynamiczna interakcja: Te diagramy pozwalają skupić się na sposobie, w jaki części i podkomponenty współpracują dynamicznie, często w kontekście modelowania zachowania.

Kluczowe elementy diagramów struktury złożonej

1. Klasy lub komponenty
   • Reprezentują główne elementy systemui mogą być modelowane jako duże pola zawierające podkomponenty.
   • Klasa lub komponent jest kontenerem dla wszystkich części wewnętrznych i zachowań na diagramie.
2. Części
   • Podkomponenty lub obiekty wewnętrzne w klasie lub komponencie. Są przedstawiane jako mniejsze części w większym polu klasy.
   • Części reprezentują podsystemy, obiekty, lub obiekty które są niezbędne dla ogólnej funkcjonalności.
3. Porty
   • Porty to punkty interakcji na komponentach, przez które komunikują się z innymi komponentami lub aktorami. Każdy port może być powiązany z interfejsem który definiuje operacje, jakie komponent może wykonywać, lub usługi, które oferuje.
4. Połączenia
   • Połączenia to linie lub połączenia między częściami lub portami, które pokazują, jak komponenty i ich wewnętrzne części współpracują ze sobą.
   • Połączenia pomagają modelować zależności, komunikację, oraz wymianę danych w ramach systemu.
5. Interfejsy
   • Interfejsy definiują zbiór operacji, które komponent oferuje światu zewnętrznemu. Diagram zwykle pokazuje port łączący się z interfejsem, wskazując protokoły komunikacji między elementami systemu.
6. Współpraca
   • Współpraca między częściami lub obiektami jest przedstawiana za pomocą połączeń, które definiują relację i wymianę danych przepływ. Jest to kluczowe dla zrozumienia, jak podkomponenty i części współdziałają ze sobą.

Porady i wskazówki dotyczące skutecznych diagramów struktury złożonej UML

1. Skup się na kluczowych relacjach
   • Zamiast próbować zamodelować każde szczegół, skup się na kluczowych interakcjach i relacjach między komponentami i ich wewnętrznych części. Wyróżnij, jak różne elementy w systemiewspółpracująaby osiągnąć cele systemu.
2. Skutecznie wykorzystuj podkomponenty i porty
   • Użyj podkomponentów i portówaby rozłożyć złożone komponenty na mniejsze, łatwiejsze do zarządzania części. Jasno oznacz każdą część, aby pokazać jej rolę w systemie, oraz upewnij się, że porty są połączone odpowiednimi interfejsami, aby wyjaśnić interakcje.
3. Spójność notacji
   • Upewnij się, że notacja dla części, połączeń i portów jest spójna. Dzięki temu diagram staje się łatwiejszy do zrozumienia i śledzenia.
   • Użyj linii przerywanych do połączeń i linii ciągłychdo powiązań, ról i granic systemu.
4. Grupuj powiązane części razem
   • Jeśli istnieje kilka części o podobnej odpowiedzialności lub roli, grupuj je wizualnie za pomocą granic lub obszarów zamkniętych. Dzięki temu zwiększa się przejrzystość i podkreśla się struktura systemu.
5. Minimalizuj złożoność
   • Diagramy struktury złożonej mogą stać się dość złożone, jeśli próbujesz pokazać zbyt dużo szczegółów. Zachowaj skupienie diagramu na interakcjach najwyższego poziomui unikaj przeciążania go zbyt wieloma wewnętrznymi komponentami.
   • W przypadku większych systemów rozważ podział diagramu na poddiagramyprzedstawiające mniejsze części lub sekcje systemu.
6. Użycie nazw ról
   • Upewnij się, że oznaczysz każdą rolękomponentu opisową nazwą, która oddaje cel lub odpowiedzialność tej części w systemie. Pomoże to uczynić diagram bardziej intuicyjnym i zrozumiałym dla innych.
7. Dokumentuj założenia i ograniczenia
   • Jeśli istnieją określone ograniczenia projektowe lub założenia wpływające na sposób łączenia się lub oddziaływania części, zapisz je bezpośrednio na diagramie (na przykład jako notatki lub komentarze).
8. Skup się na kluczowych granicach systemu
   • Jasno zaznacz granice każdego komponentu lub części. Pomaga to w identyfikacjipunktów interakcji z zewnętrznymi aktorami lub innymi komponentami systemu.
9. Integracja z innymi diagramami UML
   • Diagramy struktury złożonej często uzupełniają inne diagramy UML, takie jakDiagramy klaslubDiagramy sekwencji. Zapewniająszczegółowszy obraz wzajemnych interakcji wewnętrznych komponentów, co jest przydatne podczas współpracy z diagramami najwyższego poziomu.

Zasady tworzenia diagramów struktury złożonej

1. Zrozum architekturę wewnętrzną systemu
   • Zanim stworzysz diagram, dokładnie zrozum, jak wewnętrznie działają komponenty systemu. Zidentyfikujkluczowe podsystemy, komponenty, orazczęści i jak sięwspółpracująlub wzajemnie na sobie zależą.
2. Zacznij od komponentów najwyższego poziomu
   • Zacznij od modelowania głównych komponentów lub klas systemu. Podziel każdy komponent napodkomponentyiwewnętrzne części, identyfikując ich wzajemne interakcje i odpowiedzialności.
3. Modelowanie interakcji za pomocą portów i łączy
   • Dodaj porty tam, gdzie komponenty interagują z systemami zewnętrznymi lub innymi komponentami. Użyj łączy aby pokazać komunikację i interakcje między częściami.
4. Jasno zdefiniuj interfejsy
   • Przypisz interfejsy do każdego portu, aby pokazać, które operacje są dostępne do interakcji. Dzięki temu otrzymujemy jasne wskazówki dotyczące sposobu komunikacji komponentów zewnętrznych z wewnętrznymi częściami.
5. Użyj reprezentacji hierarchicznej
   • Jeśli system jest duży, rozważ jego podział na hierarchicznewarstwy lub mniejsze diagramy. Dzięki temu diagram stanie się łatwiejszy w obsłudze i łatwiejszy do zrozumienia.
6. Poprawnie oznacz role i części
   • Upewnij się, że każda część jest oznaczona jasnym nazwą roli, aby uniknąć nieporozumień. Jeśli część ma określoną funkcjonalność lub odpowiedzialność, upewnij się, że jest ona dobrze zdefiniowana na diagramie.

Przykład diagramu struktury złożonej UML

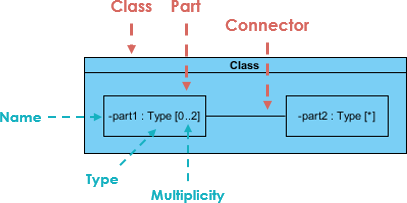

Diagram struktury złożonej UML służy do przedstawienia struktury wewnętrznej klasy oraz sposobu, w jaki ta struktura składa się z połączonych ze sobą części. Jest szczególnie przydatny do modelowania złożonych systemów, gdzie zrozumienie działania wewnętrznych mechanizmów klasy jest kluczowe.

Wnioski

Diagramy struktury złożonej UML zapewniają szczegółowy obraz organizacji wewnętrznej systemu, skupiając się na częściach, portach, połączeniach, oraz jak współdziałają współpracują w celu osiągnięcia funkcjonalności systemu. Skupiając się na jasnych relacjach, interakcjach i komponentach, te diagramy pozwalają na skuteczną komunikację wewnętrznych działań systemu.

Podczas tworzenia diagramów struktury złożonej zapewnij jasność, ograniczając złożoność, grupując powiązane części i stosując spójne oznaczenia. Postępując zgodnie z wytycznymi i stosując porady przedstawione w tym przewodniku, możesz tworzyć diagramy UML, które dają cenne wgląd w złożone systemy, poprawiając zarówno rozwój, jak i komunikację w Twoim zespole.
