Studium przypadku: Modelowanie przepływu wysyłania formularza za pomocą maszyny stanów skończonych

1. Kontekst biznesowy i motywacja

Nowoczesne aplikacje internetowe (e-commerce, platformy SaaS, panele administracyjne, przepływy rejestracji, narzędzia badawcze itp.) niemal zawsze zawierają jedno lub więcejprzepływy wysyłania formularzy.

Wydawać się może prosta czynność — „użytkownik kliknął Wyślij” — naprawdę ukrywa zaskakująco złożoną drzewo decyzyjne:

• brakujące lub niepoprawnie wypełnione pola

• naruszenia zasad biznesowych (wiek < 18, duplikat adresu e-mail, brak towaru na stanie, kupon wygasł…)

• sprawdzenia bezpieczeństwa (CSRF, ograniczanie szybkości, pułapka)

• wywołania usług zewnętrznych (brama płatności, wysyłka e-maili, generowanie PDF)

• różne kanały komunikacji sukcesu i porażki (komunikat na stronie, toast, e-mail, SMS)

Próba wyrażenia wszystkich tych ścieżek za pomocą jedynie łańcuchów if-else prowadzi bardzo szybko dokod spaghetti, szczególnie gdy ten sam formularz pojawia się w wielu kontekstach (kreator, okno modalne, aplikacja mobilna, punkt końcowy API…).

Za pomocąmaszyny stanów skończonych (FSM)zapewnia czysty, wizualny i testowalny sposób modelowania tego cyklu życia.

2. Diagram stanów – Wyjaśnione linia po linii

[*] --> OczekiwanieNaWejścieUżytkownika

OczekiwanieNaWejścieUżytkownika --> PrzetwarzanieŻądania : user_submits_form()
PrzetwarzanieŻądania --> WeryfikacjaDanych : validate_inputs()

WeryfikacjaDanych --> OdrzucenieŻądania : invalid_data
WeryfikacjaDanych --> AkceptacjaŻądania : data_valid

AkceptacjaŻądania --> GenerowanieOdpowiedzi : generate_response()
GenerowanieOdpowiedzi --> WysyłanieOdpowiedzi : send_to_user()

WysyłanieOdpowiedzi --> [*]

OdrzucenieŻądania --> [*]

Stany – znaczenie i odpowiedzialności

3. Ilustrowane kluczowe koncepcje maszyny stanów

4. Rozszerzenia w świecie rzeczywistym (powszechne w środowisku produkcyjnym)

Większość systemów rzeczywistych szybko przekracza minimalny schemat. Typowe dodatki:

• Przekroczono limit szybkości stan

• Błąd serwera / Niepowodzenie usługi zewnętrznej (płatność odrzucona, serwer SMTP niedostępny…)

• Oczekująca akcja asynchroniczna → Oczekiwanie na webhook (Stripe, potwierdzenie dostawy e-maili)

• Częściowo przesłane / Szkic zapisany (kreatorzy wieloetapowe)

• Wymagana ponowna weryfikacja (użytkownik nacisnął „Wstecz” w kreatorze lub token wygasł)

• Wymagane potwierdzenie (dwukrotna akceptacja, 2FA, zatwierdzenie zamówienia przez administratora)

5. Wzorce implementacji (niezależne od języka/ramy)

6. Korzyści z testowania i dokumentacji

Ponieważ diagram jest mały i jasny, staje się doskonałym źródłem prawdy:

• Testy jednostkowe — jedna seria testów na każde przejście

• Testy integracyjne — ścieżka pozytywna + każdy gałąź błędu

• Testowanie oparte na własnościach — generuj losowe poprawne/niepoprawne dane wejściowe

• Żywą dokumentację — zachowaj diagram PlantUML w repozytorium

• Wprowadzanie — nowi developerzy zrozumieją przepływ w mniej niż 60 sekund

• Debugowanie — dzienniki mogą po prostu zapisywać „przejście z ValidatingData → RequestRejected z powodu invalid_data”

Podsumowanie – dlaczego ten wzorzec przeważa

Prosty maszynowy stan formularza elegancko rozwiązuje kilka klasycznych problemów:

• Usuwa głęboko zagnieżdżone piramidy if-else

• Robi jasnym i wymuszalnym porządek operacji

• Oddziela walidację od działań biznesowych od dostarczania

• Zapewnia jednoznaczny źródło prawdy dla sukcesui ścieżki błędów

• Skaluje się rozsądnie przy dodawaniu nowych trybów błędów lub kroków asynchronicznych

• Służy zarówno jako szkic kodu, jak i narzędziem komunikacji z osobami niezwiązane z programowaniem

Nawet w latach 2025–2026, przy wspomaganiu AI i platformach niskokodowych, jawne maszyny stanów dla przepływów użytkownika nadal pozostają jedną z najbardziej korzystnych decyzji architektonicznych, jakie zespół może podjąć.

The Visual Paradigm AI Chatbot to narzędzie zaprojektowane w celu przyspieszenia tworzenia, wizualizacji i doskonalenia diagramów maszyn stanów (i innych diagramów UML) poprzez rozmowę w języku naturalnym.

To chatbot — dostępny pod adresami takimi jak chat.visual-paradigm.com lub za pomocą toolboxu AI — działa jako inteligentny współwykonywacz modelowania zachowania dynamicznego systemu. Oto jak pomaga użytkownikom (programistom, architektom, analitykom, studentom, właścicielom produktów itp.) w zależności od rodzaju przepływu, który reprezentuje obraz interfejsu użytkownika:

Główne sposoby, w jakie chatbot Visual Paradigm AI Diagram Maszyny Stanów pomaga

1. Natychmiastowe generowanie diagramów z języka potocznego

   • Opisujesz pożądane zachowanie w zwykłych zdaniach (np. „Stwórz maszynę stanów dla procesu wysyłania formularza użytkownika z stanami: oczekiwanie na dane, przetwarzanie, walidacja, zaakceptowane, odrzucone, generowanie odpowiedzi, wysyłanie odpowiedzi”).

   • AI natychmiast interpretuje opis i tworzy kompletny, zgodny z normami diagram maszyny stanów UML (z stanów, przejść, zdarzeń/warunków, punktów początkowych/końcowych itd.).

   • Nie ma potrzeby ręcznie przeciągać kształtów, rysować strzałek ani pamiętać dokładnej notacji UML — czatbot sam obsługuje układ, zasady nazewnictwa i poprawną składnię.

2. Rozmowa i iteracyjne dopasowanie

   • Interfejs typu czat pozwala na stopniowe dopasowanie diagramu bez konieczności zaczynania od nowa:

     • „Dodaj przejście z timeoutem z ProcessingRequest z powrotem do WaitingForUserInput”

     • „Zrób, by RequestRejected wyświetlał działanie pokazujące komunikat o błędzie”

     • „Zmień warunek z invalid_data na [errors.length > 0]”

     • „Uwzględnij regiony ortogonalne dla rejestrowania i informacji o interfejsie użytkownika”

   • Diagram aktualizuje się w czasie rzeczywistym w panelu po prawej stronie podczas rozmowy, co sprawia, że eksploracja jest szybka i bezproblemowa.

3. Widok obok siebie dla przejrzystości

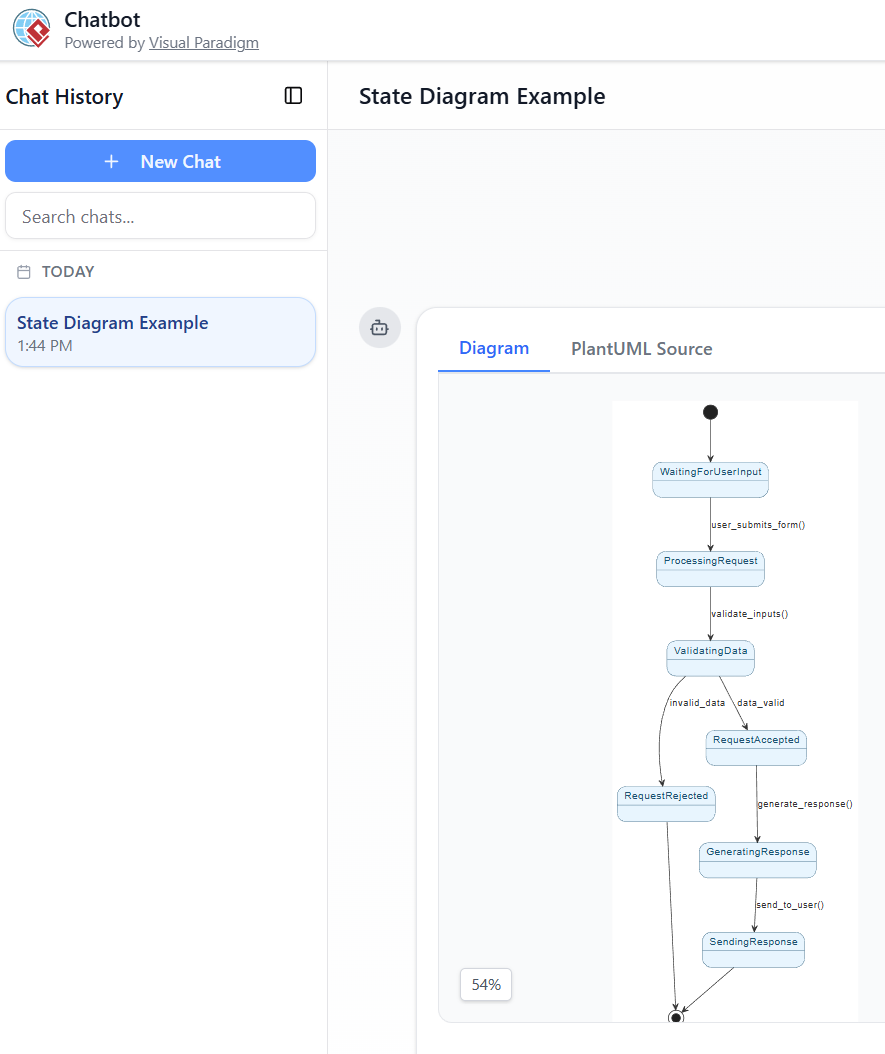

   Jak widać na zrzucie ekranu:

   • Lewa strona — Historia czatu (twoje zapytania + odpowiedzi AI)

   • Prawa strona — Diagram renderowany w czasie rzeczywistym + karta kodu źródłowego PlantUML
     Ten podwójny widok pozwala Ci:

   • Zobaczyć dokładnie, jak Twoje słowa przekształciły się w elementy wizualne

   • Przejrzyj/edytuj wygenerowany kod PlantUML, jeśli tego chcesz

   • Szybko zauważyć i poprawić nieporozumienia

4. Pomoc w nauce i wyjaśnieniu

   • Poproś czatbot o wyjaśnienie części diagramu („Co oznacza tutaj warunek data_valid?” lub „Dlaczego istnieje przejście z ValidatingData do zarówno accepted, jak i rejected?”).

   • Idealne dla studentów uczących się maszyn stanów lub zespołów wdrażających nowych członków do cyklu życia systemu.

5. Szybkie prototypowanie i weryfikacja

   • Idealne dla wczesnego etapu projektowania: przekształć nieprecyzyjne pomysły (ticket pomocy technicznej, przetwarzanie zamówienia, przepływ logowania, automaty z napojami, brama płatności, urządzenie IoT itd.) w konkretne wizualizacje w kilka sekund.

   • Szybko sprawdź, czy modelowane zachowanie odpowiada wymaganiom, zanim poświęcisz czas na kod lub szczegółowe specyfikacje.

6. Eksport i integracja

   • Gotowe diagramy mogą zazwyczaj zostać wyeksportowane (PNG, SVG, PDF), zapisane do projektów Visual Paradigm lub zaimportowane do pełnej edytora Visual Paradigm na komputerze/online w celu dalszego ulepszania, współpracy, generowania kodu lub symulacji.

Prawdziwy przykład odpowiadający Twojemu poprzedniemu PlantUML

Jeśli wkleisz lub opiszesz przepływ przesyłania formularza, o którym wcześniej rozmawialiśmy, do tego czatbotu:

„Wygeneruj UML diagram maszyny stanów: zaczyna się od WaitingForUserInput → po user_submits_form() przechodzi do ProcessingRequest → validate_inputs() → ValidatingData. Stamtąd, jeśli invalid_data → RequestRejected, jeśli data_valid → RequestAccepted → generate_response() → SendingResponse → koniec. Pokaż również, że RequestRejected kończy się.”

AI wygeneruje bardzo podobną (lub nawet czystszą) wersję diagramu pokazanego na Twoim zrzucie ekranu — ale renderowaną naturalnie w stylu UML, z odpowiednimi zaokrąglonymi prostokątami, diamentami dla decyzji, jeśli to konieczne, oraz profesjonalnym układem automatycznym.

Kto korzysta najbardziej?

• Programiści oprogramowania/architekci modelujący systemy reaktywne

• Studenci i nauczyciele nauczający się lub uczący się zachowań opartych na stanach

• Analitycy biznesowi/właściciele produktu chętni do wizualizacji przepływów bez narzędzi do rysowania

• Każdy, kto uważa rysowanie diagramów za powolne lub podatne na błędy

Krótko mówiąc, ten czatbot AI usuwa większość mechanicznego utrudnienia tworzenia diagramów stanów, pozwalając Ci skupić się na myśleniu o zachowaniu a nie pikselach i strzałkach. Jest szczególnie potężny w pracy iteracyjnej i eksploracyjnej — dokładnie takim stylu, jaki zachęca układ czat + diagram na zrzucie ekranu.

Jeśli aktywnie korzystasz z tego narzędzia (lub rozważasz jego użycie), śmiało podziel się konkretnym systemem/zachowaniem, które chciałbyś zamodelować — pomogę stworzyć dobre prompty do tego.
