Wygenerowany przez AI diagram komponentów: przykład systemu rezerwacji lotów
Wygenerowany przez AI diagram komponentów: przykład systemu rezerwacji lotów
Projektuj inteligentniej, nie trudniej — od pomysłu do precyzji dzięki modelowaniu architektury z wykorzystaniem AI
🔍 Dlaczego używać chatbota AI Visual Paradigm do diagramów komponentów?
Zanim przejdziemy do kroków, zrozummydlaczegoten narzedzie jest przełomowe:
✅ Przyspiesza myślenie projektowe– Przekształć nieprecyzyjne pomysły w zorganizowane diagramy w ciągu sekund.
✅ Zachęca do stosowania najlepszych praktyk– Automatycznie stosuje architekturę warstwową (Prezentacja, Usługi, Dane).
✅ Wspiera współpracę– Stakeholderzy niebędący specjalistami technicznymi i programiści mogą wspólnie projektować za pomocą języka naturalnego.
✅ Obsługuje wiele standardów– Bezproblemnie przełączaj się od diagramów komponentów do diagramów sekwencji, C4, ArchiMate i innych.
✅ Inteligentne rozmowy– Zadawaj kolejne pytania i otrzymuj głębię techniczną, a nie tylko statyczne obrazy.
💡 Przypadek użycia: Budujesz system rezerwacji lotów? Potrzebujesz jasności co do działania komponentów takich jakInwentarz miejsc, Silnik cenowy, orazPrzetwarzanie płatności interakcja — bez pisania kodu lub składni UML.
Przejdźmy przez cały proces, krok po kroku.

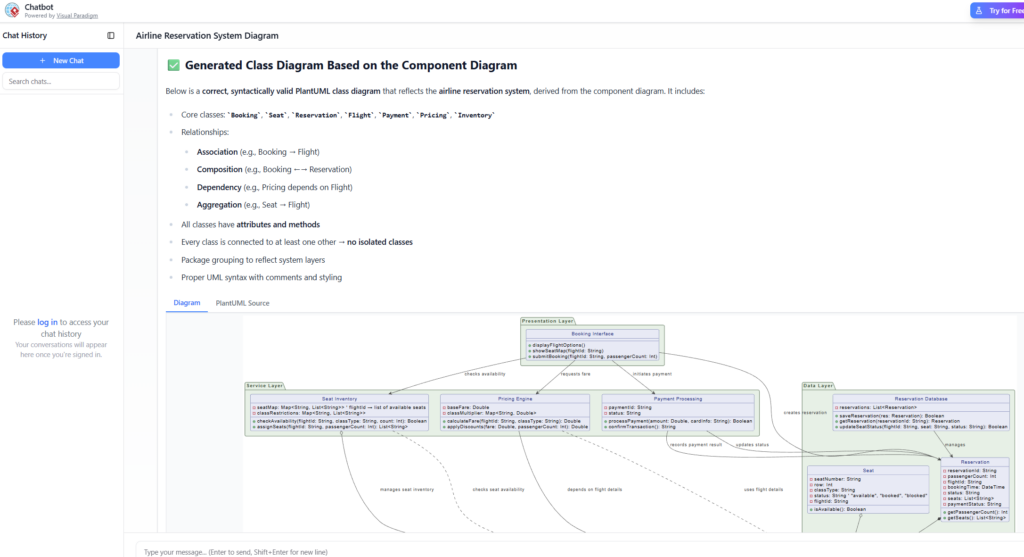

🛠️ Krok 1: Dostęp do czatbotu AI Visual Paradigm
-
Przejdź do: https://ai-toolbox.visual-paradigm.com/app/chatbot
-
Kliknij „Rozpocznij nowy czat” lub użyj linku do współdzielonej sesji (np. z posta na blogu).
-
Zobaczysz czyste środowisko z oknem czatu i żywym obszarem diagramu.
✅ Porada profesjonalisty: Użyj „Współdzielona sesja” link, aby współtworzyć w czasie rzeczywistym z zespołem.
🧠 Krok 2: Zacznij od jasnego zapytania (Pierwszy krok do precyzji)
Wpisz żądanie w języku naturalnym, np.:
„Wygeneruj diagram składników dla systemu rezerwacji lotów, który zawiera: interfejs rezerwacji, stan miejsc, silnik cen, przetwarzanie płatności i bazę danych rezerwacji.”
💡 Dlaczego to działa:
-
Nie musisz znać składni UML.
-
AI rozumie terminy specyficzne dla dziedziny (np. „stan miejsc” → komponent dostępności w czasie rzeczywistym).
-
Automatycznie grupuje komponenty według logicznych warstw: Prezentacja, Usługa, Dane.

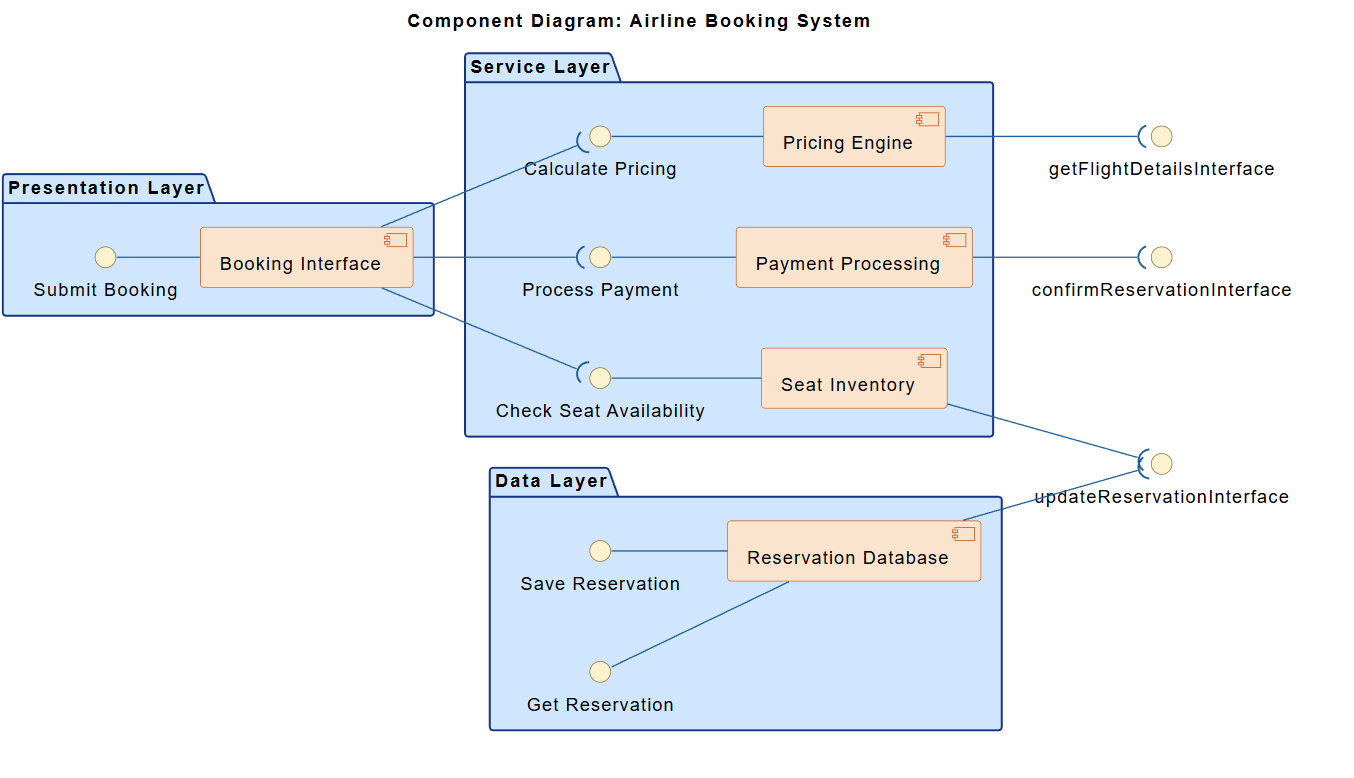

✅ Wynik: W ciągu kilku sekund zobaczysz kompletnie wyrenderowany diagram komponentów oparty na PlantUML z:
-
Komponenty jako pola
-
Interfejsy (np.
Sprawdź dostępność miejsc) -
Zależności (kreskowane strzałki)
-
Warstwowe pakiety (Prezentacja, Usługa, Dane)
🤔 Krok 3: Włącz się w projektowanie rozmowowe (gdzie AI staje się konsultantem)
Teraz nadejdzie rzeczywa moc — zadawaj pytania, aby pogłębić swoje zrozumienie.
Przykład 1: Zapytaj o interakcję interfejsu
„Jak interfejs „Sprawdź dostępność miejsc” współpracuje z komponentem Inwentarz miejsc?”
🧠 Odpowiedź AI zawiera:
-
Przepływ: Użytkownik wybiera lot → Interfejs rezerwacji wywołuje
Sprawdź dostępność miejsc→ Inwentarz miejsc sprawdza dostępność w czasie rzeczywistym. -
Zwracane dane: Dostępne miejsca, układ miejsc, ograniczenia klas i blokady o ograniczonym czasie.
-
Wpływ biznesowy: Zapobiega nadmiernemu rezerwowaniu i zapewnia dokładność.
-
Wgląd techniczny: Wykorzystuje optymistyczne blokowanie lub timeouty rezerwacji, aby zapobiec warunkom wyścigu.
✅ To nie jest tylko diagram — to kierowanie architektoniczne.
Przykład 2: Wytłumaczenie zależności
„Dlaczego silnik cen jest połączony zarówno z interfejsem rezerwacji, jak i przetwarzaniem płatności?“
🧠 AI wyjaśnia:
-
Składnik Interfejs rezerwacji wysyła szczegółowe informacje o cenie użytkownikowi przed opłatą.
-
Składnik Przetwarzanie płatności potrzebuje końcowej ceny, aby zatwierdzić transakcję.
-
To pokazuje przepływ danych między warstwami, a nie tylko od interfejsu użytkownika do backendu.
✅ Pomaga uniknąć silnego sprzężenia — teraz rozumiesz, dlaczego interfejsy mają znaczenie.
Przykład 3: Zaproś do utworzenia diagramu sekwencji (przyszłościowe zabezpieczenie)
„Czy możesz wygenerować diagram sekwencji pokazujący pełen przebieg rezerwacji?“
🧠 AI generuje:
-
Krok po kroku interakcja:
-
Użytkownik przesyła żądanie rezerwacji
-
Sprawdź dostępność miejsc
-
Oblicz cenę
-
Przetwórz płatność
-
Zapisz rezerwację
-
Potwierdź rezerwację
-
🔄 Teraz możesz przełączać się między typami diagramóww tej samej rozmowie — wszystko w jednej platformie.
📦 Krok 4: Wyostrz diagram za pomocą architektury warstwowej
AI automatycznie strukturyzuje Twój diagram przy użyciutrzech kluczowych warstw:
| Warstwa | Składniki | Cel |
|---|---|---|
| Prezentacja | Interfejs rezerwacji | Punkt wejścia dla użytkownika |
| Usługa | Inwentarz miejsc, silnik cenowy, przetwarzanie płatności | Podstawowa logika biznesowa |
| Dane | Baza danych rezerwacji | Trwałe przechowywanie |
🎯 Dlaczego to ma znaczenie:
-
Odbija rzeczywiste wdrożenie (np. mikroserwisy w Dockerze/Kubernetesie).
-
Umożliwia niezależne skalowanie: np. skalowanie silnika cenowego w okresach szczytowych podróży.
-
Wspiera DevOps: zespoły mogą wdrażać każdą warstwę oddzielnie.
🔄 Krok 5: Iteruj i rozszerz model
Nie zatrzymuj się na jednym diagramie. Wykorzystaj AI do rozwoju swojego projektu:
➤ Dodaj aktywne elementy zewnętrzne
„Pokaż zewnętrzne systemy, takie jak bramki płatności i bazy danych pasażerów.”
➡️ AI generujeDiagram kontekstu systemupokazujący:
-
Pasażerowie (aktorzy)
-
Dostawcy płatności zewnętrznych (np. Stripe, PayPal)
-
Zewnętrzne interfejsy API danych o lotach
➤ Model na wyższym poziomie
„Utwórz widok ArchiMate pokazujący możliwości biznesowe i usługi aplikacji.”
➡️ Mapy AI:
-
Warstwa biznesowa: Zarządzanie klientami, Zarządzanie rezerwacjami
-
Warstwa aplikacji: Usługa rezerwacji, Usługa płatności
-
Warstwa technologiczna: Baza danych w chmurze, brama interfejsów API
🧩 To jest siła zintegrowanego środowiska modelowania— jedna sesja czatu, wiele standardów.
📤 Krok 6: Eksportuj i udostępnij swój diagram
Po zakończeniu, eksportuj swoją pracę:
-
Kliknij„Eksportuj” → Wybierz format:
-
PNG (do raportów)
-
PDF (do prezentacji)
-
Kod PlantUML (do kontroli wersji)
-
SVG (do integracji z webem)
-
-
Udostępnij link do sesji na żywo z zespołem.
-
Współpracuj w czasie rzeczywistym — wszyscy widzą zmiany od razu.
🔗 Przykład:Link do współdzielonej sesji
🎯 Dlaczego ten podejście jest lepsze niż tradycyjne narzędzia
| Tradycyjne narzędzia (np. Draw.io, Lucidchart) | Chatbot AI Visual Paradigm |
|---|---|
| Ręczne przeciąganie i upuszczanie; powolne tworzenie złożonych modeli | Natychmiastowe generowanie diagramów z języka naturalnego |
| Brak wskazówek architektonicznych | Oferuje porady projektowe w czasie rzeczywistym |
| Statyczne diagramy; brak rozmowy | Dynamiczne, iteracyjne modelowanie |
| Ograniczone do jednego typu diagramu | Obsługuje UML, C4, ArchiMate, SysML, SWOT itp. |
✅ Nie tylko rysujesz — projektujesz z inteligencją.
🧩 Dodatkowo: Przypadki użycia poza systemami linii lotniczych
Ten przepływ pracy nie jest ograniczony do linii lotniczych. Spróbuj go wykorzystać w przypadku:
-
E-commerce: Katalog produktów, koszyk, proces zakupu, magazyn
-
Aplikacja bankowa: Zarządzanie kontami, przetwarzanie transakcji, wykrywanie oszustw
-
Portal medyczny: Rejestry pacjentów, harmonogram wizyt, rozliczenia
-
Platforma IoT: Zbieranie danych z czujników, silnik analizy, usługa ostrzegania
AI dostosowuje się do dowolnej dziedziny — po prostu opisz swój system po prostu po angielsku.
✅ Ostateczna lista kontrolna: Najlepsze praktyki przy używaniu AI do diagramów komponentów
| Robić | Nie robić |
|---|---|
| ✅ Zaczynaj od jasnego, konkretnego polecenia | ❌ Używaj nieprecyzyjnych słów, takich jak „stwórz system” |
| ✅ Zadawaj pytania uzupełniające, aby wyjaśnić logikę | ❌ Zakładaj, że diagram jest idealny za pierwszym razem |
| ✅ Używaj warstwowych pakietów (Prezentacja/Usługa/Dane) | ❌ Mieszaj komponenty bez struktury |
| ✅ Eksportuj i kontroluj wersje kodu PlantUML | ❌ Opieraj się wyłącznie na wyjściu wizualnym |
| ✅ Łącz z innymi diagramami (sekwencji, kontekst) | ❌ Pracuj samotnie |
🚀 Wnioski: Projektuj inteligentniej, a nie trudniej
Chatbot AI Visual Paradigm to nie tylko generator diagramów — to twój partner modelowania z wykorzystaniem technologii AI.
W kilku krokach rozmowy możesz:
-
Przejść od pomysłu → diagramu komponentów → przepływu sekwencji → architektury przedsiębiorstwa
-
Zapewnij spójność, skalowalność i jasność
-
Zaostrz zespół techniczny, biznesowy i produktowy, aby się zsynchronizować
