Kompletny przewodnik po diagramach PERT w zarządzaniu projektami informatycznymi: jak stworzyć jeden z użyciem PlantUML

Wprowadzenie: dlaczego diagramy PERT są ważne w projektach informatycznych

W świecie zarządzania projektami informatycznymi terminy mają znaczenie. Opóźnienia w jednym etapie mogą się rozprzestrzeniać na cały cykl projektu, wpływając na daty dostarczenia, budżety i zaufanie stakeholderów. Aby skutecznie zarządzać tą złożonością, menedżerowie projektów opierają się na narzędziach, które zapewniają jasność co do zależności, czasów trwania i ścieżek krytycznych.

Jednym z takich potężnych narzędzi jest Technika oceny i przeglądu programu (PERT) – diagram — metoda planowania projektu używana do ustalenia, jak długo projekt będzie trwać, oraz do identyfikacji najważniejszych działań wpływających na jego sukces.

Ten artykuł wprowadza kluczowe koncepcje diagramów PERT, używa przykładu rzeczywistego projektu rozwoju oprogramowania i pokazuje jak wygenerować diagram PERT za pomocą PlantUML, języka diagramowania opartego na tekście, lekkiego w użyciu — wszystko w kontekście możliwości diagramowania zintegrowanego z AI oferowanych przez Visual Paradigm.

Co to jest diagram PERT?

A diagram PERT to narzędzie zarządzania projektami, które wizualnie przedstawia sekwencję zadań projektu, ich trwanie oraz zależności między nimi. W przeciwieństwie do diagramów Gantta, które skupiają się na czasie i momentach kluczowych, diagramy PERT podkreślają logiczny przebieg przebiegu pracy, podkreślając:

• Zadania (działania)

• Czas trwania zadań

• Zależności (które zadania muszą zostać ukończone, zanim inne zaczną się wykonywać)

• Ścieżka krytyczna krytyczna (długość najdłuższej sekwencji zależnych zadań, która określa minimalny czas ukończenia projektu)

Diagramy PERT są szczególnie przydatne w złożonych, niepewnych środowiskach takich jak rozwój oprogramowania, gdzie czas trwania zadań może się różnić z powodu nieprzewidzianych problemów.

🔍 Kluczowa koncepcja:

Ścieżka krytyczna to łańcuch zadań bez czasu zapasu (czasu rezerwy). Każde opóźnienie w zadaniu na ścieżce krytycznej spowoduje opóźnienie całego projektu.

Przykład: Projekt rozwoju IT – krok po kroku

Przejdźmy przez rzeczywisty projekt IT: Tworzenie portalu studenta opartego na chmurze.

📋 Fazy projektu

Teraz stworzymy wykres PERT który pokazuje harmonogram, zależności i ścieżkę krytyczną dla tego projektu.

Jak stworzyć wykres PERT za pomocą PlantUML (poprzez Visual Paradigm AI)

PlantUML to język oparty na tekście, który pozwala użytkownikom generować diagramy za pomocą zwykłego tekstu. Choć nie jest domyślnie obsługiwany we wszystkich narzędziach do tworzenia diagramów, Visual Paradigm integruje PlantUML za pomocą silnika generowania diagramów opartego na AI, umożliwiając użytkownikom tworzenie złożonych diagramów — w tym wykresów PERT — za pomocą kilku linii kodu.

✅ Główna zaleta: Możesz wygenerować pełnoprawny wykres PERT z prostego bloku kodu — nie jest potrzebne ręczne rysowanie.

📝 Kod PlantUML dla wykresu PERT projektu IT

@startuml
!include https://static.visual-paradigm.com/plantuml-stdlib/pert-chart.puml
tytuł Przykład projektu IT
$tasksInLane('Wymagania', '[{"name":"Zdefiniowanie zakresu","alias":"task01","id":"001","startDate":"1 sty 2024","finishDate":"10 sty 2024","durationInDays":"10","responsible":"Alice"},{"name":"Wywiady z interesariuszami","alias":"task02","id":"002","startDate":"10 sty 2024","finishDate":"20 sty 2024","durationInDays":"10","responsible":"Bob"}]')
$tasksInLane('Projekt systemu', '[{"name":"Projekt architektury","alias":"task03","id":"003","startDate":"20 sty 2024","finishDate":"30 sty 2024","durationInDays":"10","responsible":"Charlie"},{"name":"Projekt bazy danych","alias":"task04","id":"004","startDate":"30 sty 2024","finishDate":"5 lut 2024","durationInDays":"15","responsible":"Diana"}]')
$tasksInLane('Realizacja', '[{"name":"Realizacja front-endu","alias":"task05","id":"005","startDate":"5 lut 2024","finishDate":"20 lut 2024","durationInDays":"15","responsible":"Eve"},{"name":"Realizacja back-endu","alias":"task06","id":"006","startDate":"20 lut 2024","finishDate":"10 mar 2024","durationInDays":"20","responsible":"Frank"},{"name":"Integracja API","alias":"task07","id":"007","startDate":"10 mar 2024","finishDate":"20 mar 2024","durationInDays":"10","responsible":"Grace"}]')
$tasksInLane('Testowanie', '[{"name":"Testy jednostkowe","alias":"task08","id":"008","startDate":"20 mar 2024","finishDate":"30 mar 2024","durationInDays":"10","responsible":"Henry"},{"name":"Testy systemowe","alias":"task09","id":"009","startDate":"30 mar 2024","finishDate":"10 kwi 2024","durationInDays":"10","responsible":"Ivy"},{"name":"Testy akceptacyjne użytkownika","alias":"task10","id":"010","startDate":"10 kwi 2024","finishDate":"20 kwi 2024","durationInDays":"10","responsible":"Jack"}]')
$tasksInLane('Wdrożenie', '[{"name":"Konfiguracja środowiska testowego","alias":"task11","id":"011","startDate":"20 kwi 2024","finishDate":"30 kwi 2024","durationInDays":"10","responsible":"Kate"},{"name":"Wdrożenie w środowisku produkcyjnym","alias":"task12","id":"012","startDate":"30 kwi 2024","finishDate":"5 maj 2024","durationInDays":"5","responsible":"Leo"}]')
$dependency(task01, task02)
$dependency(task02, task03)
$dependency(task03, task04)
$dependency(task04, task05)
$dependency(task05, task06)
$dependency(task06, task07)
$dependency(task07, task08)
$dependency(task08, task09)
$dependency(task09, task10)
$dependency(task10, task11)
$dependency(task11, task12)
$finalize()
@enduml

Jak działa ten kod?

Rozłóżmy składnię:

1. !include https://static.visual-paradigm.com/plantuml-stdlib/pert-chart.puml

• Ładuje bibliotekę niestandardową bibliotekę wykresu PERT z Visual Paradigm (Uwaga: nie działa w zewnętrznych publicznych edytorach PlantUML)

• Umożliwia korzystanie z funkcji specjalnych takich jak $tasksInLane() i $dependency().

2. tytuł Przykład projektu IT

• Ustawia tytuł diagramu.

3. $tasksInLane(...)

• Grupuje zadania według fazy (np. Wymagania, Realizacja).

• Każde zadanie zawiera:

  • nazwa: Etykieta zadania

  • alias: Unikalny identyfikator (używany w zależnościach)

  • data rozpoczęcia i data zakończenia: Okres czasu

  • czasTrwaniaWDniach: Czas trwania

  • odpowiedzialny: Przydzielony

4. $zależność(...)

• Definiuje zależności zadań (np. zadanie02 musi zostać zakończone przed rozpoczęciem zadania03).

5. $zakończ()

• Zakończa diagram i zapewnia poprawne ułożenie.

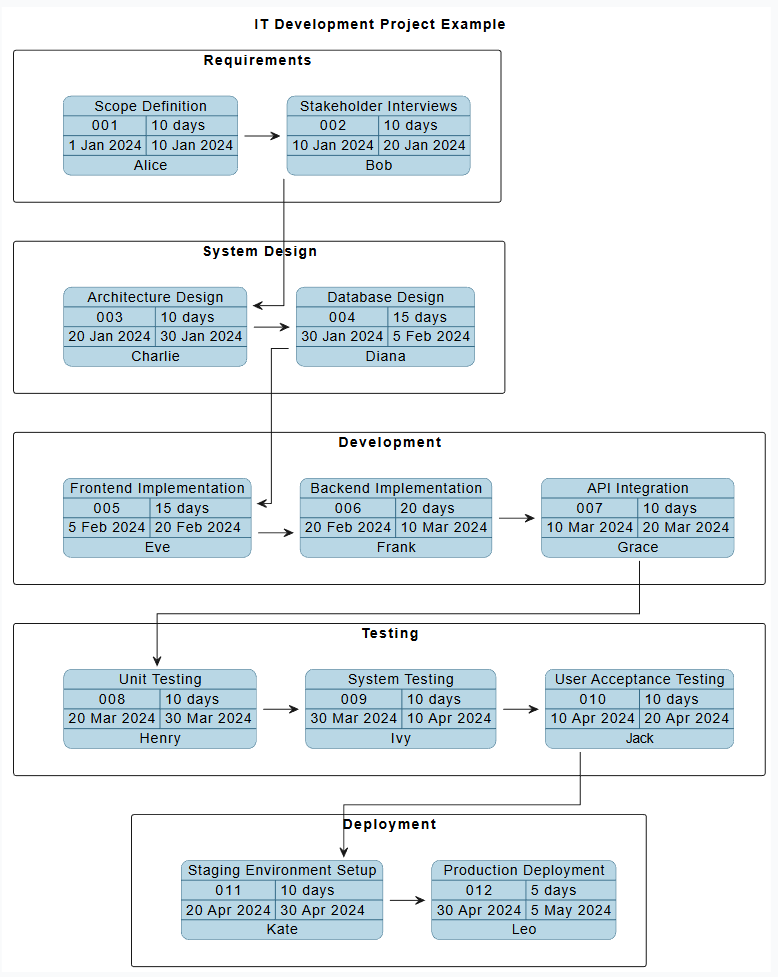

Widoczny wynik: co pokazuje diagram

Po wyrenderowaniu wykres PERT wyświetla:

✅ A poziomy czasowy z oznaczonymi fazami
✅ Każde zadanie jako pole z datami rozpoczęcia/zakończenia
✅ Strzałki pokazujące kierunek zależności
✅ The ścieżka krytyczna wyróżniona na czerwono (lub łatwo rozpoznawalna)

W naszym przykładzie:

• Ścieżka krytyczna:
  Zakres → Rozmowy → Projektowanie → Baza danych → Frontend → Backend → API → Jednostkowe → Systemowe → UAT → Staging → Produkcja

• Całkowity czas trwania: ~75 dni

• Czas trwania ścieżki krytycznej: ~65 dni (od 1 stycznia do 5 maja)

🚨 Kluczowa obserwacja:
Jeśli którakolwiek zadań na tej trasie zostanie opóźniona (np. Backend trwa dłużej, niż przewidziano), cały projekt zostanie opóźniony.

Prawdziwe korzyści z wykorzystania wykresów PERT w projektach IT

Jak użyć tego w swoim projekcie

Poradnik krok po kroku:

1. Zdefiniuj fazy projektu
   Podziel swój projekt IT na logiczne fazy (np. Planowanie, Projektowanie, Rozwój, Testowanie, Wdrożenie).

2. Wyświetl wszystkie zadania
   Dla każdej fazy wymień konkretne działania, nadaj im nazwę i czas trwania.

3. Zidentyfikuj zależności
   Określ, które zadania muszą zostać ukończone, zanim inne zaczną się realizować.

4. Napisz kod PlantUML
   Użyj szablonu powyżej, zastępując nazwy zadań i daty, jeśli to konieczne.

5. Wklej do Visual Paradigm
   W edytorze diagramów z obsługą AI wklej blok kodu.

6. Wygeneruj i przejrzyj wykres PERT
   Visual Paradigm natychmiast renderuje wykres. Wyróżnij ścieżkę krytyczną i przeanalizuj ryzyka.

7. Iteruj i dostosuj
   W miarę zmian harmonogramów aktualizuj kod i ponownie wygeneruj wykres.

💡 Porada eksperta: używaj komentarzy w PlantUML, aby wyjaśnić decyzje, np.

' Zadanie06 opóźnione z powodu problemów z interfejsem API strony trzeciej

Ograniczenia i kwestie do rozważenia

Choć potężne, wykresy PERT mają ograniczenia:

• ❌ Nie do planowania długoterminowego (używaj w połączeniu z wykresami Gantta, aby uzyskać pełną widoczność)

• ❌ Zakłada liniowy postęp — rzeczywiste projekty obejmują pracę równoległą

• ❌ Stałe trwałości — PERT zakłada znane trwałości, ale w IT szacunki często się różnią

• ⚠️ Zbyt duża zależność od zależności — może pominąć prace równoległe lub pracę międzyzespołową

👉 Najlepsze praktyki: Połącz PERT z wykresami Gantta i rejestrzy ryzyka dla kompletnego widoku.

Wnioski: Wykresy PERT są niezbędne do inteligentnego zarządzania projektami IT

Wykres PERT to więcej niż tylko diagram — to narzędzie wspomagające decyzje, którenarzędzie wspomagające decyzjeprzekształca abstrakcyjne plany projektów w wykonalne, wizualne harmonogramy. Dzięki mocy PlantUML i AI Visual Paradigm, nawet członkowie zespołu niebędący specjalistami technicznymi mogą szybko tworzyć i rozumieć te wykresy.

Wykorzystując przykład projektu rozwoju IT, pokazaliśmy, jak:

• Wykresy PERT modelują zależności i ścieżki krytyczne

• PlantUML umożliwia szybkie tworzenie oparte na kodzie

• Visual Paradigm AI upraszcza generowanie diagramów bez ręcznego rysowania

✅ Ostateczny wniosek

„Dobrze skonstruowany wykres PERT przekształca projekt z niejasnego harmonogramu w jasny plan — pokazując nie tylko kiedy coś się dzieje, ale kiedy musi się zdarzyćmusi się zdarzyć.”

Skorzystaj z tego przewodnika, aby stworzyć własny wykres PERT dla dowolnego projektu IT — od rozwoju aplikacji po migracje do chmury — i uwydatnij swojemu zespołowi przejrzystość, przejrzystość i kontrolę.

📚 Chcesz spróbować samodzielnie?

1. OtwórzVisual Paradigm

2. Przejdź doNowa rozmowa > Wykres PERT dla projektu IT

3. Wklej kod powyżej lub zmodyfikuj go dla swojego projektu

4. KliknijWygeneruj diagram

5. Zanalizuj ścieżkę krytyczną i dostosuj harmonogramy, jeśli to konieczne

🎯 Teraz maszinteligentny, automatyczny i skalowalny sposób przedstawienia harmonogramów Twojego projektu IT — zasilany przez AI i PlantUML.
