事例研究：スマート園芸灌漑制御装置の状態機械設計

1. 序論

現代の園芸や農業は、特に多くの地域で貴重な資源である水の使用を最適化するために、自動化にますます依存しています。スマート灌漑制御装置固定のタイマーではなく、リアルタイムの土壌状態に基づいて灌水を自動化することで、無駄を減らし、過剰または不足灌水を防ぎ、植物の健康な成長を支援します。

本事例研究では、このようなシステムの行動モデル化に、UML状態機械図 （別名：ステートチャート図）を使用して行います。この図は、システムのライフサイクル、意思決定ポイント、および水分量の測定、タイムアウト、ユーザーの介入などのイベントに対する反応を捉えます。

この設計では、PlantUML構文を使用しており、提供されたコーヒーショップの例と同様に、複合状態、ガード、アクション、エラー／回復経路を洗練された形でモデル化しています。

2. 問題提起と要件

家庭用庭園や小型温室用の自動灌漑制御装置は、以下の要件を満たす必要がある：

• 通常、低消費電力のスタンバイモードで待機する。
• 定期的にスケジュール（タイマーによるトリガー）に基づいて起動し、状態を確認する。
• 次のセンシング状態に入り、土壌の水分量（容量性または抵抗性センサーを介して）を測定する。
• 水分量が30%（設定可能な乾燥しきい値）未満の場合、灌水ソレノイドバルブを開くかポンプを起動することで開始する。
• 水分量が30%以上の場合、スタンバイ（水やりは不要）。
• While 灌水中、継続的（または定期的）に水分量をモニタリングする。
• 以下の状況になったら、灌水を停止し、バルブを閉じる：
  • 水分量が80%（設定可能な湿り気のしきい値）→ 目標達成。
  • A 安全タイムアウトが期限切れ（例：30分）→ センサーの故障時などに、浸水、配管の破裂、電気的トラブルを防止する。
• 灌水を停止後、シャットダウン状態へ移行する。
• In シャットダウンでは、手動確認（ボタン押下またはアプリコマンド）を待ってからスタンバイに戻る——これにより、ユーザーがシステムを点検したり、必要に応じて強制的に上書きできる。
• 障害を適切に処理する（例：センサーの故障、バルブの固着）ために、エラー状態へ移行し、回復オプションを提供する。

追加で望ましい動作（ここでは簡潔に）：

• 特定の時間帯では灌水を行わない（スケジュール／タイマーで処理）。
• ログ記録や通知は、このコアステートマシンの範囲外である。

3. 使用された主要なステートマシンの概念

• ステート: 待機/スタンバイ、センシング、灌水、シャットダウン、エラー。
• 複合状態: 灌水には内部モニタリングロジックが含まれます（ただし簡略化のためここでは平坦に保っています）。
• 遷移:
  • イベント（タイマー、水分量の読み取り、タイムアウト）によってトリガーされます。
  • 条件 [水分量 < 30%]、[水分量 >= 80%] によって制御されます。
• アクション: /open_valve()、/close_valve()、/notify_user() など。
• 初期／最終擬似状態: スタート／エンド用に [*]。
• 自己遷移 および回復ループ。

4. PlantUMLにおける状態図

以下は記述された動作を実装する完全な PlantUML コードです。コーヒー店の例から得た慣例（skinparam スタイリング、適切な場所での複合状態、[] 内のガード、/ を用いたアクション）に従っています。

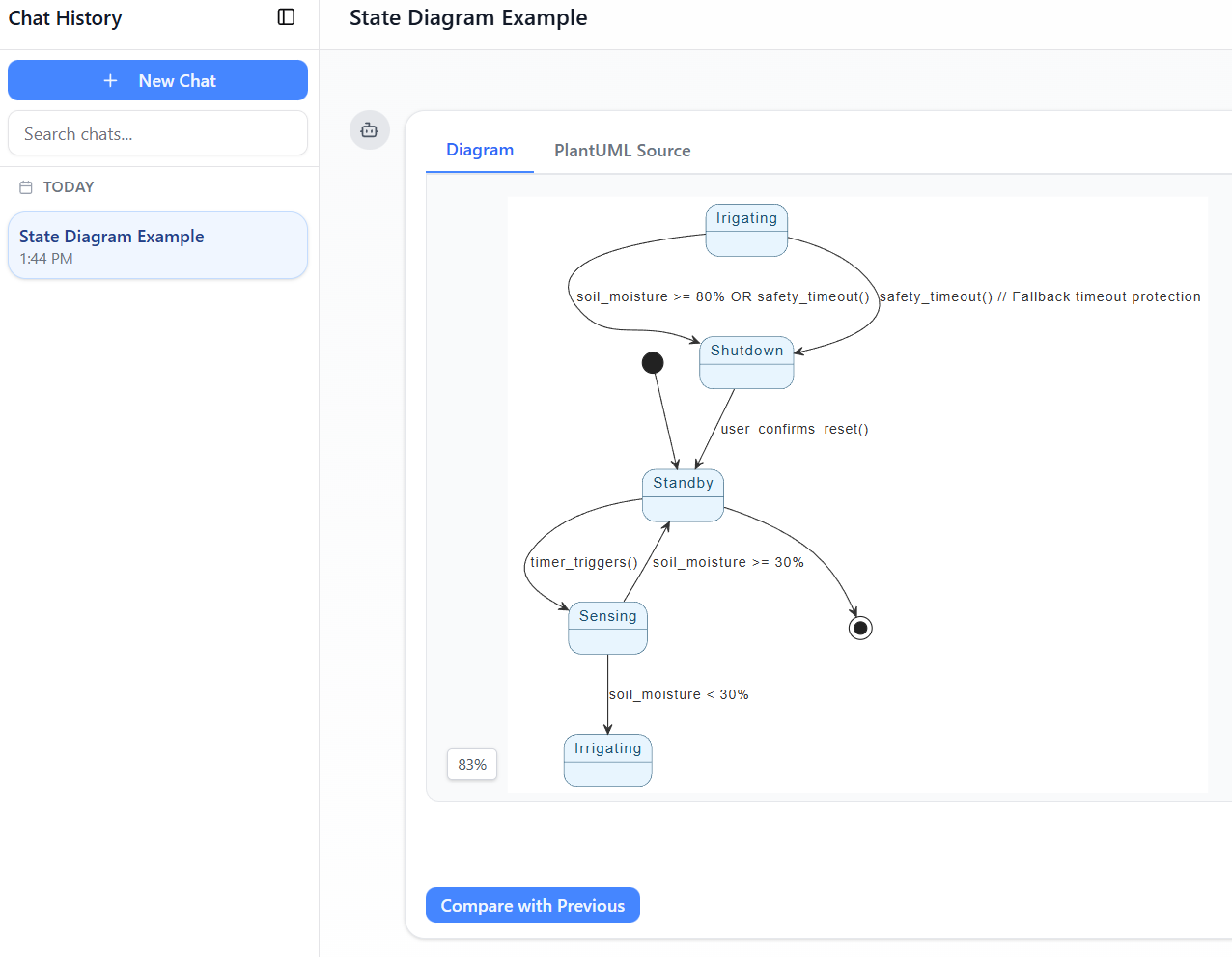

図の説明

• 待機 — デフォルトの低消費電力/アイドル状態。
• 検知 — タイマーによってトリガーされる迅速なチェック；不要な灌水を回避。
• 灌水 (複合) — 内部の 灌水 サブアクティビティを伴うアクティブな灌水フェーズ。
  • 目標水分量に達したか、セーフティタイムアウト時に終了。
• 停止 — 灌水後の保持状態。自動化を再開するには確認が必要（安全機能）。
• エラー — 故障の拡大を防ぐ状態で、手動による復旧が必要。

5. 設計の根拠と利点

• 水の節約 — 実際に必要になったときのみ灌水（時間ベースではなく土壌水分に基づく）。
• 洪水防止 — 灌水状態からの二重の終了条件（水分量目標 + タイムアウト）。
• ユーザーの安全と制御 — 異常停止後の手動確認により、潜在的な問題後の自動再起動を防止します。
• 拡張性 — 状態の追加が容易（例：雨が検出された, バッテリーが低下, 冬モード）またはしきい値の調整が容易。
• 低複雑性 — 可能な限り平坦に、論理的なグループ化が明確さを増す場合にのみ複合的に（灌漑など）。

この設計は堅牢性、安全性、シンプルさのバランスを取っており、組み込みマイコン実装（Arduino、ESP32など）に適しています。

6. 結論

状態機械状態機械は、スマート灌漑制御器のような反応型制御システムをモデル化するための優れた形式主義を提供します。状態、イベント、ガード、アクションを明確に定義することで、エンジニアはコードを書く前にシステムの挙動、エッジケース、エラー回復について考察できます。

上記のPlantUML表現は、ドキュメントとしてだけでなく実装のブループリントとしても機能します。PlantUMLツールやオンラインサーバーを用いてレンダリングすることで、要件レビュー、コード生成、UML概念の教育に使用できる洗練されたプロフェッショナルな図が生成されます。

今後の拡張には以下が含まれる可能性があります：

• 天気APIの統合（雨予報がある場合はセンシングをスキップ）。
• 各ゾーンごとの水分しきい値を備えた複数ゾーン。
• タイムアウトまたはエラー時にモバイルアプリ通知。

この事例研究は、一見単純な自動化問題が、構造化された状態ベースのモデリングによって大きく恩恵を受けることを示しています。
