事例研究：有限状態機械を用いたフォーム送信ワークフローのモデル化

1. ビジネス的文脈と動機

現代のWebアプリケーション（ECサイト、SaaSプラットフォーム、管理画面、登録フロー、アンケートツールなど）は、ほぼ常に1つ以上のフォーム送信ワークフロー.

一見単純な操作——「ユーザーが送信をクリックする」——実は驚くほど複雑な意思決定ツリーを隠している：

• 入力漏れや形式が正しくないフィールド

• ビジネスルール違反（年齢未満、重複メールアドレス、在庫なし、クーポン期限切れ…）

• セキュリティチェック（CSRF、レート制限、ハニーポット）

• 外部サービス呼び出し（決済ゲートウェイ、メール配信、PDF生成）

• 成功・失敗の通知チャネルの違い（ページ内メッセージ、トースト、メール、SMS）

これらの経路をif-else文のみで表現しようとすると、すぐにスパゲッティコードになるが、特に同じフォームが複数の文脈（ウィザード、モーダル、モバイルアプリ、APIエンドポイントなど）で使用される場合に顕著である。

一方で、有限状態機械（FSM）は、このライフサイクルを明確で視覚的かつテスト可能な方法でモデル化する手段を提供する。

2. 状態図 – 一行ずつ解説

[*] --> ユーザー入力待ち

ユーザー入力待ち --> リクエスト処理中 : user_submits_form()
リクエスト処理中 --> データ検証中 : validate_inputs()

データ検証中 --> リクエスト拒否 : invalid_data
データ検証中 --> リクエスト承認 : data_valid

リクエスト承認 --> 応答生成中 : generate_response()
応答生成中 --> 応答送信中 : send_to_user()

応答送信中 --> [*]

リクエスト拒否 --> [*]

状態 – 意味と責任

3. 主要なステートマシンの概念の紹介

4. 実際のシステムへの拡張（本番環境で一般的）

ほとんどの実際のシステムは、すぐに最小限の図を越えます。一般的な追加項目：

• レート制限超過 状態

• サーバーエラー / 外部サービス障害 （支払い拒否、SMTPサーバー停止…）

• 非同期処理保留中 → Webhook待機中 （Stripe、メール配信確認）

• 部分送信済み / 下書き保存済み （複数ステップのウィザード）

• 再検証が必要 （ウィザードで「戻る」を押下、またはトークン有効期限切れ）

• 確認が必要 （二重確認、2段階認証、管理者による注文承認）

5. 実装パターン（言語／フレームワークに依存しない）

6. テストとドキュメントの利点

図が小さく明確であるため、信頼できる事実の源となります：

• ユニットテスト — 遷移ごとに1つのテストスイート

• 統合テスト — ハッピーパス + 各エラー分岐

• プロパティベースのテスト — ランダムな有効/無効な入力を生成

• ライブドキュメント — PlantUML図をリポジトリに保持

• オンボーディング — 新しい開発者が60秒以内にフローを理解できる

• デバッグ — ログは単に「ValidatingData → RequestRejected（invalid_dataのため）に遷移した」と記録できる

要約 – なぜこのパターンが優れているのか

シンプルなフォーム送信ステートマシンは、いくつかの古典的な問題を洗練された方法で解決する：

• 深くネストされたif-elseのピラミッドを排除する

• 処理の順序を明確にし、強制可能にする

• 検証、ビジネスアクション、配信を分離する

• 成功のための単一の真実のソースを提供するそして 失敗経路

• 新しい失敗モードや非同期ステップを追加しても、適切にスケーラブルである

• コードのブループリントとしてだけでなく、非開発者とのコミュニケーションツールとしても機能する

2025–2026になっても、AI支援によるコーディングやローコードプラットフォームが進化しても、ユーザー向けワークフローの明示的なステートマシン チームが行うことができる最も高いリターンをもたらすアーキテクチャ意思決定の一つのままである

そのVisual Paradigm AIチャットボットは、作成、可視化、および改善を加速するために設計されたツールであるステートマシン図 （その他のUML図も含む）を自然言語による会話を通じて行う

このチャットボット — chat.visual-paradigm.com などでのアクセスやAIツールボックス経由で利用可能 — は、動的システム動作のモデリングにおけるインテリジェントなコ・パイロットとして機能する。UI画像が示すワークフローの種類に応じて、ユーザー（開発者、アーキテクト、アナリスト、学生、プロダクトオーナーなど）をどのように支援するかを以下に示す：

Visual Paradigm AIステートマシン図チャットボットが支援する主な方法

1. 平易な英語からの即時図生成

   • あなたは通常の文で望ましい動作を説明する（例：「ユーザーのフォーム送信プロセスのためのステートマシンを作成し、状態を：入力待ち、処理中、検証中、承認済み、却下、応答生成中、応答送信中とする」）

   • AIは説明を即座に解釈し、完全で標準準拠の UMLステートマシン図（状態、遷移、イベント／ガード、開始／終了ポイントなど）

   • 図形を手動でドラッグしたり、矢印を描画したり、正確なUML表記を覚える必要はありません。チャットボットがレイアウト、命名規則、正しい構文をすべて処理します。

2. 会話型で段階的な改善

   • チャット形式のインターフェースにより、やり直しをせずに段階的に図を改善できます：

     • 「ProcessingRequestからWaitingForUserInputへタイムアウト遷移を追加する」

     • 「RequestRejectedがエラーメッセージのアクションを表示するようにする」

     • 「ガードをinvalid_dataから[errors.length > 0]に変更する」

     • 「ログ記録とUIフィードバック用の直交領域を含める」

   • チャットを進めながら右側パネルで図がリアルタイムで更新されるため、探索が迅速で負担が少ないです。

3. 明確さのための並列表示

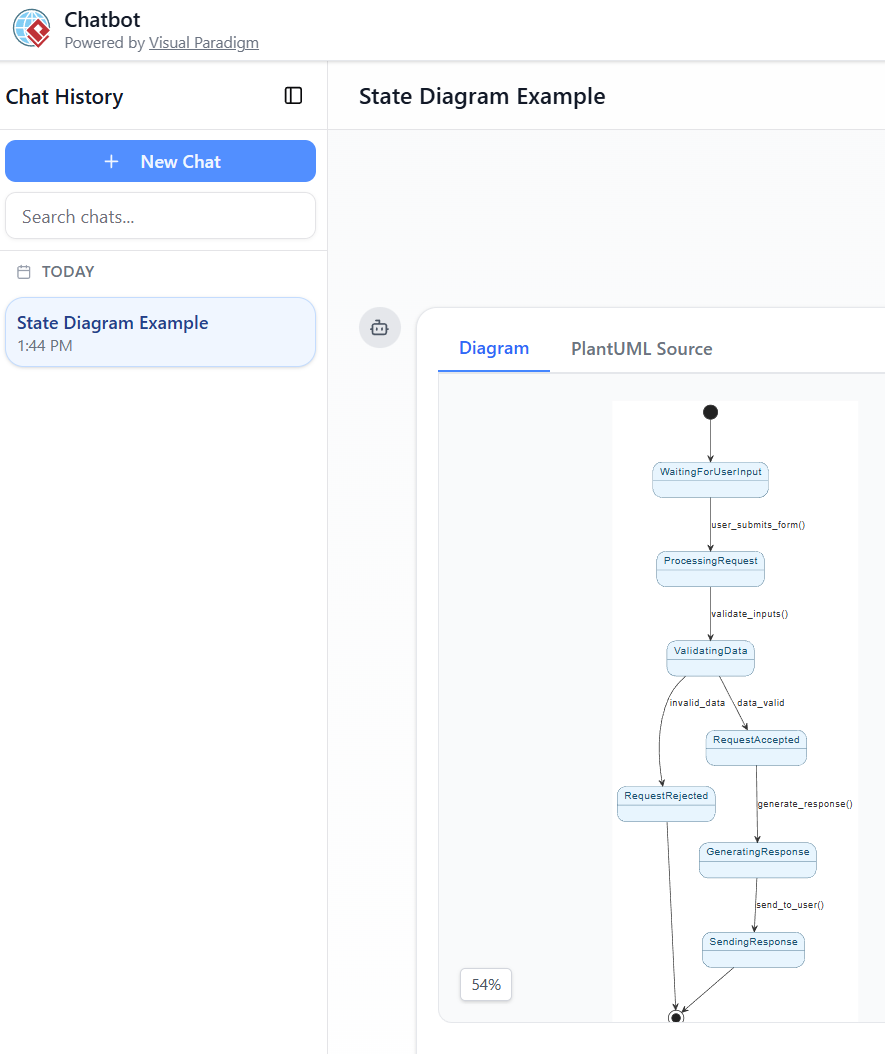

   スクリーンショットに示されているように：

   • 左側　— チャット履歴（あなたのプロンプト＋AIの返答）

   • 右側　— 実時間レンダリングされた図＋PlantUMLソースコードタブ
     この二重表示により、あなたは次のようにできます：

   • あなたの言葉がどのように視覚的要素に変換されたかを正確に確認できる

   • 必要に応じて生成されたPlantUMLコードを確認・編集できる

   • すばやく誤解を発見し、修正できる

4. 学習と説明の支援

   • チャットボットに図の一部を説明してもらう（「guard data_validとはここでは何を意味するのですか？」や「なぜValidatingDataからacceptedとrejectedの両方に遷移があるのですか？」など）。

   • 状態機械を学ぶ学生や、システムのライフサイクルに新メンバーをオンボーディングするチームに最適です。

5. 迅速なプロトタイピングと検証

   • 初期段階の設計に最適です。曖昧なアイデア（サポートチケット、注文処理、ログインフロー、自動販売機、決済ゲートウェイ、IoTデバイスなど）を数秒で具体的な視覚的表現に変換できます。

   • コードや詳細仕様に時間を費やす前に、モデル化された動作が要件と一致しているかを迅速に検証できます。

6. エクスポートと統合

   • 完成した図は通常、PNG、SVG、PDFとしてエクスポートでき、Visual Paradigmプロジェクトに保存したり、フルバージョンのVisual Paradigmデスクトップ／オンラインエディタにインポートして、さらなる改善、チームワーク、コード生成、シミュレーションが可能です。

以前のPlantUMLと一致する実用例

このチャットボットに、以前に議論したフォーム送信ワークフローを貼り付けたり、説明したりしてください：

「UMLを生成するステートマシン図: WaitingForUserInput から開始 → user_submits_form() で ProcessingRequest へ移行 → validate_inputs() → ValidatingData。そこから invalid_data なら RequestRejected、data_valid なら RequestAccepted → generate_response() → SendingResponse → 終了。また、RequestRejected が終了することも表示する。”

AIは、あなたのスクリーンショットに表示された図と非常に似た（あるいはさらに洗練された）バージョンを生成します。ただし、UMLスタイルでネイティブにレンダリングされ、適切な丸角四角形、必要に応じて判断用の菱形、そしてプロフェッショナルな自動レイアウトが適用されます。

最も恩恵を受けるのは誰か？

• リアクティブシステムをモデル化するソフトウェア開発者／アーキテクト

• ステートベースの動作を教えたり学んだりする学生および教育者

• 図を描くツールを使わずにワークフローを可視化したいビジネスアナリスト／プロダクトオーナー

• 手動で図を描くのが遅い、またはミスをしやすいと感じる人

要するに、このAIチャットボットは、ステート図を作成する際の多くの機械的な煩わしさを取り除き、あなたが 動作ピクセルや矢印に気を取られるのではなく、動作に集中できるようにします。特に反復的で探索的な作業において非常に強力です——まさにスクリーンショットのチャット＋図のレイアウトが促進するスタイルです。

このツールを実際に使用中（または検討中）であれば、モデル化したい特定のシステム／動作を教えてください。良いプロンプトの作成をお手伝いします。
