UML 14 आरेखों और उनके सॉफ्टवेयर विकास चक्र (SDLC) में भूमिका को समझना

परिचय

सॉफ्टवेयर इंजीनियरिंग के क्षेत्र में, मॉडलिंग जटिल प्रणालियों के डिजाइन, विश्लेषण और संचार में एक महत्वपूर्ण भूमिका निभाती है।एकीकृत मॉडलिंग भाषा (UML) एक मानकीकृत मॉडलिंग भाषा है जो सॉफ्टवेयर प्रणालियों का दृश्य रूप से प्रतिनिधित्व करने का तरीका प्रदान करती है। मूल रूप से ऑब्जेक्ट मैनेजमेंट ग्रुप (OMG), UML सॉफ्टवेयर डिजाइन और दस्तावेजीकरण के लिए उद्योग मानक बन गई है। जबकि UML को अक्सर 14 मुख्य आरेख, इस बात को स्पष्ट करना महत्वपूर्ण है: UML आधिकारिक तौर पर “14 आरेखों” को एक कठोर सेट के रूप में परिभाषित नहीं करती है। बल्कि, इन 14 आरेखों को आमतौर पर दो मुख्य श्रेणियों में वर्गीकृत किया जाता है: संरचनात्मक आरेख और व्यवहार आरेख। यह लेख 14 UML आरेखों, उनके उद्देश्यों और उनके सॉफ्टवेयर विकास चक्र (SDLC) में एकीकरण का अध्ययन करता है।

---

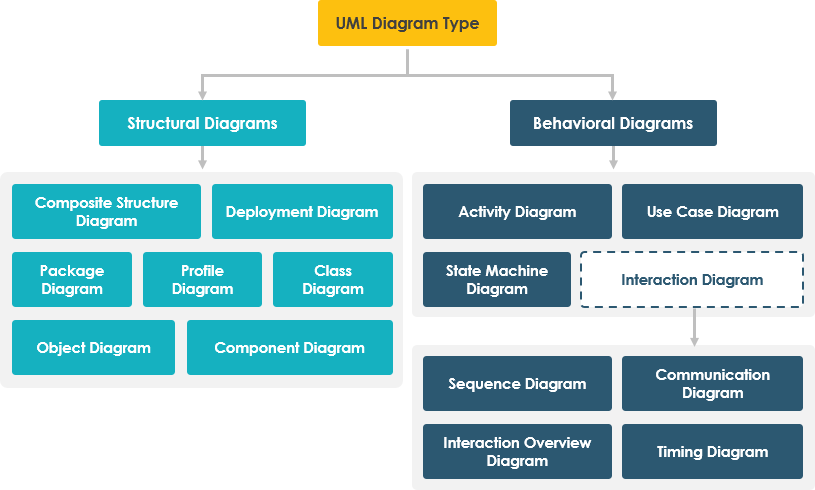

14 UML आरेख: वर्गीकृत समीक्षा

1. वर्ग आरेख

उद्देश्य: प्रणाली की स्थिर संरचना का प्रतिनिधित्व करता है, जिसमें वर्ग, उनके गुण, विधियाँ और संबंध (विरासत, संबंध आदि) दिखाए जाते हैं।
SDLC संबंधितता: के दौरान उपयोग किया जाता हैआवश्यकता विश्लेषण और डिजाइन चरणों में प्रणाली के डेटा और वस्तु संरचना को मॉडल करने के लिए उपयोग किया जाता है।

2. वस्तु आरेख

उद्देश्य: एक विशिष्ट समय पर प्रणाली का एक स्नैपशॉट दिखाता है, जिसमें वर्गों के उदाहरण और उनके संबंधों को दर्शाया जाता है।
SDLC संबंधितता: समर्थन करता है डिज़ाइन और परीक्षण चरणों के माध्यम से क्लासेस के बीच अंतरक्रिया के वास्तविक उदाहरण प्रदान करके।

3. घटक आरेख

उद्देश्य: सॉफ्टवेयर घटकों (जैसे लाइब्रेरी, मॉड्यूल) के संगठन और निर्भरता का चित्रण करता है।
SDLC प्रासंगिकता: उपयोग किया जाता है डिज़ाइन और कार्यान्वयन चरणों में मॉड्यूलर आर्किटेक्चर की योजना बनाने और निर्भरताओं को प्रबंधित करने के लिए।

4. डिप्लॉयमेंट आरेख

उद्देश्य: हार्डवेयर नोड्स (जैसे सर्वर, उपकरण) पर कलाकृतियों के भौतिक डिप्लॉयमेंट का मॉडल बनाता है।
SDLC प्रासंगिकता: महत्वपूर्ण है डिज़ाइन और डिप्लॉयमेंट चरणों में सिस्टम इंफ्रास्ट्रक्चर और स्केलेबिलिटी की योजना बनाने के लिए।

5. पैकेज आरेख

उद्देश्य: मॉडल तत्वों को पैकेज (फोल्डर की तरह) में व्यवस्थित करता है, उनके बीच निर्भरताओं को दिखाता है।
SDLC प्रासंगिकता: में मदद करता है डिज़ाइन और रखरखाव बड़े पैमाने पर सिस्टम और मॉड्यूलर डिज़ाइन को प्रबंधित करने के चरण।

6. उपयोग केस आरेख

उद्देश्य: एक्टर्स (उपयोगकर्ता) और सिस्टम के बीच बातचीत को दर्शाता है, कार्यात्मक आवश्यकताओं को दिखाता है।
 SDLC प्रासंगिकता: केंद्रीय है आवश्यकता विश्लेषण चरण उपयोगकर्ता की आवश्यकताओं और सिस्टम कार्यक्षमता को पकड़ने के लिए।

7. गतिविधि आरेख

उद्देश्य: प्रवाहों, निर्णय बिंदुओं और क्रियाओं का प्रतिनिधित्व करता है—एक फ्लोचार्ट के समान।
 SDLC प्रासंगिकता: उपयोग किया जाता है आवश्यकताएं, डिज़ाइन, और परीक्षण चरण व्यापार प्रक्रियाओं और एल्गोरिदम को मॉडल करने के लिए।

8. राज्य मशीन आरेख (राज्यचार्ट आरेख)

उद्देश्य: किसी वस्तु की अवस्थाओं और घटनाओं के आधार पर उनके बीच संक्रमण को दिखाता है।
 SDLC प्रासंगिकता:उपयोगी हैडिज़ाइनऔरकार्यान्वयनजटिल वस्तु व्यवहारों के मॉडलिंग के लिए चरण (जैसे, आदेश प्रसंस्करण अवस्थाएँ).

9. अनुक्रम आरेख

उद्देश्य:समय के साथ वस्तुओं के बीच अंतरक्रिया को दर्शाता है, संदेशों के क्रम पर बल देता है।
SDLC संबंधितता:महत्वपूर्ण हैडिज़ाइनऔरपरीक्षणगतिशील व्यवहार और संदेश प्रवाह के मॉडलिंग के लिए चरण।

10. संचार आरेख (पहले सहयोग आरेख)

उद्देश्य:संदेशों के चारों ओर व्यवस्थित वस्तु अंतरक्रिया को दर्शाता है, संरचनात्मक संबंधों पर बल देता है।
SDLC संबंधितता:उपयोग किया जाता हैडिज़ाइनऔरकार्यान्वयनवस्तु संचार पैटर्न के मॉडलिंग के लिए।

11. अंतरक्रिया अवलोकन आरेख

उद्देश्य: क्रियाकलाप और अंतरक्रिया आरेखों के तत्वों को मिलाता है, नियंत्रण प्रवाह और वस्तु अंतरक्रियाओं को दिखाता है।
SDLC प्रासंगिकता: मदद करता है डिज़ाइन और परीक्षण जटिल वर्कफ्लो को मॉडल करने के लिए, जिसमें व्यवहार और वस्तु संचार दोनों शामिल हों।

12. समय आरेख

उद्देश्य: समय और एक विशिष्ट अवधि के दौरान वस्तुओं के व्यवहार पर ध्यान केंद्रित करता है।
SDLC प्रासंगिकता: उपयोग किया जाता है डिज़ाइन वास्तविक समय की सीमाओं और प्रदर्शन-महत्वपूर्ण व्यवहार को मॉडल करने के लिए।

13. संयुक्त संरचना आरेख

उद्देश्य: एक क्लास की आंतरिक संरचना, भागों और उनके संबंधों को दिखाता है।
SDLC प्रासंगिकता: उपयोग किया जाता है डिज़ाइन जटिल आंतरिक संरचनाओं को मॉडल करने के लिए (उदाहरण के लिए, इंजन, पहियों आदि वाली कार)।

14. प्रोफ़ाइल आरेख

उद्देश्य: प्रोफ़ाइल आरेख मूल रूप से एक विस्तारण तंत्र है जो आपको UML को नए निर्माण ब्लॉक जोड़कर, नए गुण बनाकर और नए अर्थ को निर्दिष्ट करके विस्तारित और कस्टमाइज़ करने की अनुमति देता है, ताकि भाषा आपके विशिष्ट समस्या क्षेत्र के लिए उपयुक्त हो।

---

UML आरेख SDLC के साथ कैसे एकीकृत होते हैं

सॉफ्टवेयर विकास जीवन चक्र (SDLC) कई चरणों से मिलकर बनता है: आवश्यकता विश्लेषण, डिज़ाइन, कार्यान्वयन, परीक्षण, डेप्लॉयमेंट, और रखरखाव. UML आरेख एक चरण तक सीमित नहीं हैं—वे SDLC के आरंभ से अंत तक चक्राकार रूप से उपयोग किए जाते हैं ताकि स्पष्टता बढ़ाई जा सके, त्रुटियों को कम किया जा सके और स्टेकहोल्डर्स के बीच सहमति सुनिश्चित की जा सके।

1. आवश्यकता विश्लेषण चरण

• उपयोग केस आरेख उपयोगकर्ता की आवश्यकताओं को एकत्र करने के लिए उपयोग किए जाते हैं।

• गतिविधि आरेख व्यापार प्रक्रियाओं को मॉडल करने में सहायता करते हैं।

• UML सुनिश्चित करता है कि कार्यात्मक और गैर-कार्यात्मक आवश्यकताओं को स्पष्ट रूप से दृश्य रूप से देखा जा सके और समझा जा सके।

2. डिज़ाइन चरण

• वर्ग आरेख, वस्तु आरेख, घटक आरेख, डेप्लॉयमेंट आरेख, और अनुक्रम आरेख प्रणाली की संरचना को मॉडल करने के लिए उपयोग किए जाते हैं।

• राज्य मशीन आरेख जटिल राज्य-निर्भर व्यवहार को मॉडल करने में सहायता करते हैं।

• UML एक अच्छी तरह से संरचित, स्केलेबल और रखरखाव योग्य डिज़ाइन सुनिश्चित करता है।

3. कार्यान्वयन चरण

• विकासकर्ता वर्ग आरेख, अनुक्रम आरेख, और गतिविधि आरेख कोडिंग के दौरान संदर्भ के रूप में उपयोग किया जाता है।

• कलाकृति आरेख कोड के कलाकृति और निर्भरताओं को ट्रैक करने में सहायता करते हैं।

• UML टीमों के बीच संगत कार्यान्वयन का समर्थन करता है।

4. परीक्षण चरण

• अनुक्रम आरेख और क्रिया आरेखपरीक्षण मामलों को डिज़ाइन करने के लिए उपयोग किया जाता है।

• राज्य मशीन आरेखराज्य संक्रमण की पुष्टि करने में सहायता करते हैं।

• UML व्यापक परीक्षण परिदृश्य बनाने में सहायता करता है।

5. डेप्लॉयमेंट और रखरखाव

• डेप्लॉयमेंट आरेख और घटक आरेखडेप्लॉयमेंट रणनीतियों का मार्गदर्शन करते हैं।

• पैकेज आरेख और कलाकृति आरेखअद्यतन और संस्करण प्रबंधन में सहायता करते हैं।

---

SDLC में UML के उपयोग के लाभ

• सुधारित संचार:UML विकासकर्मियों, विश्लेषकों और हितधारकों के लिए एक सामान्य भाषा प्रदान करता है।

• प्रारंभिक त्रुटि पहचान:दृश्य मॉडल कोडिंग शुरू होने से पहले डिज़ाइन में कमियों की पहचान में सहायता करते हैं।

• पुनर्उपयोग और रखरखाव:अच्छी तरह से दस्तावेज़ीकृत UML आरेख प्रणाली रखरखाव को आसान बनाते हैं।

• एजाइल और वॉटरफॉल मॉडल के लिए समर्थन:UML को दोनों पारंपरिक और आवर्ती विकास दृष्टिकोणों के लिए अनुकूलित किया जा सकता है।

---

✅ विजुअल पैराडाइम के UML + AI कैसे मदद कर सकते हैं: एक व्यावहारिक मार्गदर्शिका

विजुअल पैराडाइम एक शक्तिशाली UML मॉडलिंग और CASE (कंप्यूटर-सहायता सॉफ्टवेयर इंजीनियरिंग) उपकरण जो संलयन करके पारंपरिक आरेखण से आगे बढ़ता है AI-संचालित स्वचालन। इस संयोजन की सहायता से टीमें सॉफ्टवेयर को तेजी से, बुद्धिमानी से और अधिक सटीकता के साथ डिज़ाइन, निर्माण, परीक्षण और डेप्लॉय कर सकती हैं।

SDLC के हर चरण में यह कैसे मदद करता है:

---

📌 1. आवश्यकता विश्लेषण: विचारों को तेजी से UML में बदलें

समस्या:आवश्यकताएं अक्सर सामान्य अंग्रेजी में लिखी जाती हैं—अस्पष्ट, द्विमतिपक्षीय या असंगत।

Visual Paradigm कैसे मदद करता है:

• उपयोग करें AI-संचालित प्राकृतिक भाषा से UML:

  • इनपुट: “ग्राहक के रूप में, मैं अपने ईमेल और पासवर्ड के साथ लॉग इन करना चाहता हूँ ताकि मैं अपने खाते तक पहुँच सकूँ।”

  • AI तुरंत पहचानता है:

    • कार्यकर्ता: ग्राहक

    • उपयोग केस: लॉगिन

    • प्रणाली: उपयोगकर्ता प्रबंधन प्रणाली

  • स्वचालित रूप से एक बनाता है उपयोग केस आरेख संबंधों के साथ।

• साथ ही स्वचालित रूप से बनाता है गतिविधि आरेख कार्यप्रवाह के लिए जैसे:

  • “उपयोगकर्ता लॉगिन प्रक्रिया”

  • “आदेश स्थापना प्रवाह”

✅ परिणाम: आवश्यकता विश्लेषण समय में 60–80% कमी करें। अब आराध्यों और विकासकर्ताओं के बीच गलत संचार नहीं।

---

📌 2. डिज़ाइन चरण: मिनटों में अवधारणा से पूर्ण UML मॉडल तक

समस्या:क्लास डायग्राम, अनुक्रम डायग्राम और घटक डायग्राम को हाथ से डिज़ाइन करना समय लेने वाला और त्रुटि-प्रवण है।

विज़ुअल पैराडाइग्म कैसे मदद करता है:

• AI-संचालित क्लास डायग्राम उत्पादन:

  • प्रकार: “एक उपयोगकर्ता के नाम, ईमेल, पासवर्ड है। एक उपयोगकर्ता एक आदेश दे सकता है। एक आदेश के कुल और तिथि है। एक आदेश में आदेश आइटम हैं।”

  • AI एक बनाता है क्लास डायग्राम के साथ:

    • सही क्लास, विशेषताएं, विधियां

    • संबंध (उदाहरण के लिए उपयोगकर्ता → 1..* आदेश)

    • विरासत, संबंध, बहुलता

• AI-संचालित अनुक्रम डायग्राम:

  • उपयोग केस विवरण से, AI सुझाव देता है:

    • वस्तु जीवन रेखाएं

    • संदेश क्रम (उदाहरण के लिए “उपयोगकर्ता → लॉगिन कंट्रोलर: प्रमाण पत्र जमा करें”)

    • शर्तीय तर्क (if-else मार्ग)

• स्वचालित घटक और डेप्लॉयमेंट डायग्राम उत्पादन:

  • क्लास और पैकेज संरचना के आधार पर, AI निष्कर्ष निकालता है:

    • माइक्रोसर्विस या मॉड्यूल

    • डेप्लॉयमेंट नोड्स (उदाहरण के लिए वेब सर्वर, डेटाबेस, मोबाइल ऐप)

✅ परिणाम: दिनों के बजाय मिनटों में पूरी सिस्टम आर्किटेक्चर डिज़ाइन करें। एजाइल स्प्रिंट्स के लिए उत्तम।

---

📌 3. कार्यान्वयन: कोड के साथ UML को सिंक करें

समस्या: कोड में बदलाव आने पर UML डायग्राम पुराने हो जाते हैं—जिससे भ्रम और बग आते हैं।

विज़ुअल पैराडाइग्म कैसे मदद करता है:

• रिवर्स इंजीनियरिंग:

  • जावा, सी#, पायथन या टाइपस्क्रिप्ट कोड आयात करें।

  • स्वचालित रूप से उत्पन्न करेंक्लास डायग्राम, कंपोनेंट डायग्राम, औरपैकेज डायग्राम.

• फॉरवर्ड इंजीनियरिंग:

  • एक क्लिक में UML डायग्राम से कोड स्केलेटन उत्पन्न करें।

  • बहुभाषी समर्थन (जावा, सी#, पायथन आदि)।

• AI-संचालित कोड सुझाव:

  • जैसे आप क्लास को संपादित करते हैं, AI सुझाव देता है:

    • अनुपस्थित विधियाँ

    • उचित विशेषताएँ

    • सुझाए गए संबंध (उदाहरण के लिए, “एक जोड़ेंList<Order>उपयोगकर्ता के लिए?”)

✅ परिणाम: अब और “दस्तावेज़ीकृत लेकिन अद्यतन नहीं” मॉडल नहीं। UML और कोड पूरी तरह से सिंक में रहते हैं।

---

📌 4. परीक्षण: स्वचालित रूप से परीक्षण मामले उत्पन्न करें

समस्या: शुरुआत से परीक्षण मामले लिखना मुश्किल है और अक्सर किनारे के मामलों को छोड़ देता है।

कैसे विजुअल पैराडाइगम मदद करता है:

• AI-संचालित परीक्षण मामले उत्पन्न करना:

  • सेगतिविधि आरेख → AI परीक्षण मार्गों का उत्पादन करता है (उदाहरण के लिए, सभी निर्णय शाखाएं)।

  • सेराज्य मशीन आरेख → AI सभी राज्य संक्रमण की पहचान करता है (उदाहरण के लिए, “प्रतीक्षा → पुष्टि”, “पुष्टि → रद्द”)।

  • परीक्षण परिदृश्य जैसे निर्यात करता है:

    • “परीक्षण: उपयोगकर्ता अमान्य ईमेल के साथ लॉगिन फॉर्म जमा करता है।”

    • “परीक्षण: डिलीवरी की पुष्टि के बाद आदेश ‘भेजा गया’ अवस्था तक पहुंचता है।”

• निशानदारी: परीक्षण मामलों को सीधे उपयोग केस और क्लास आरेखों से जोड़ता है।

✅ परिणाम: परीक्षण कवरेज बढ़ाएं, परीक्षण समय कम करें, और समर्थन करेंTDD (परीक्षण-चालित विकास) और BDD (व्यवहार-चालित विकास).

---

📌 5. डेप्लॉयमेंट और रखरखाव: आत्मविश्वास के साथ योजना बनाएं और मॉनिटर करें

समस्या: पुनर्गठन के बाद डेप्लॉयमेंट आरेख अक्सर उपेक्षित या अद्यतन नहीं होते हैं।

विजुअल पैराडाइग्म कैसे मदद करता है:

• AI-संचालित डेप्लॉयमेंट आरेख उत्पादन:

  • कंपोनेंट और पैकेज आरेखों से, AI निष्कर्ष निकालता है:

    • कौन से कंपोनेंट किस सर्वर पर जाते हैं

    • माइक्रोसर्विसेज कैसे संचार करते हैं

    • कंटेनर (डॉकर) और क्लाउड (AWS, एज़र) डेप्लॉयमेंट

• परिवर्तन प्रभाव विश्लेषण:

  • यदि आप किसी क्लास में संशोधन करते हैं, तो AI यह पता लगाता है कि अन्य कौन से कंपोनेंट, आरेख या डेप्लॉयमेंट नोड प्रभावित होते हैं।

✅ परिणाम: सक्रिय डेप्लॉयमेंट योजना। आसान रखरखाव और संस्करण नियंत्रण।

---

🛠️ बोनस: दैनिक रूप से उपयोग कर सकने वाली AI विशेषताएं

AI विशेषता	यह कैसे मदद करता है
प्राकृतिक भाषा से UML	उपयोगकर्ता कहानियों को तुरंत आरेखों में बदलें
AI-संचालित आरेख पूर्णता	लापता क्लास, संबंधों या संदेशों को स्वचालित रूप से भरें
स्वचालित दस्तावेज़ीकरण बनाएं	आरेखों से रिपोर्ट, शब्दावली और तकनीकी विशिष्टताएं बनाएं
स्मार्ट सुझाव	डिज़ाइन करते समय AI सुझाव प्राप्त करें
कोड से UML / UML से कोड सिंक	मॉडल और कोड के बीच वास्तविक समय में समन्वय

---

🎯 इन टीमों और प्रोजेक्ट्स के लिए आदर्श

• एजाइल/स्क्रम टीमें – त्वरित डिज़ाइन और अनुकूलन

• एंटरप्राइज सॉफ्टवेयर – बहुत सारे घटकों वाले जटिल प्रणाली

• माइक्रोसर्विसेज आर्किटेक्चर – सेवा सीमाओं को दृश्य बनाएं और प्रबंधित करें

• डेवोप्स और सीआई/सीडी पाइपलाइनें – बिल्ड और डेप्लॉयमेंट वर्कफ्लो में यूएमएल को एकीकृत करें

• शैक्षिक और प्रशिक्षण – रियल-टाइम फीडबैक और एआई सहायता के साथ यूएमएल सिखाएं

---

📌 सारांश: विजुअल पैराडाइग्म के यूएमएल + एआई आपकी कैसे मदद करता है

एसडीएलसी चरण	पारंपरिक दृष्टिकोण	विजुअल पैराडाइग्म + एआई के साथ
आवश्यकताएं	हाथ से विश्लेषण, अस्पष्टता	एआई टेक्स्ट को उपयोग केस/गतिविधि आरेख में बदलता है
डिज़ाइन	समय लेने वाला, त्रुटि-प्रवण	एआई स्वचालित रूप से क्लास, अनुक्रम, घटक आरेख बनाता है
कार्यान्वयन	पुराने मॉडल	कोड के साथ स्वचालित सिंक (रिवर्स/फॉरवर्ड इंजीनियरिंग)
परीक्षण	हाथ से परीक्षण मामला निर्माण	एआई आरेखों से परीक्षण मार्ग उत्पन्न करता है
डेप्लॉयमेंट	स्थिर आरेख	एआई डेप्लॉयमेंट टोपोलॉजी और प्रभाव का अनुमान लगाता है
रखरखाव	बदलावों को ट्रैक करना कठिन	AI बदलावों के प्रभाव को स्वचालित रूप से पहचानता है

---

✅ अंतिम निर्णय: क्यों यह एक गेम-चेंजर है

विजुअल पैराडाइम का UML + AI सिर्फ सहायता नहीं करता—यह सॉफ्टवेयर विकास को बदल देता है।

यह बदल देता है:

• हाथ से मॉडलिंग → बुद्धिमान मॉडलिंग

• स्थिर दस्तावेज़ीकरण → जीवंत, विकसित होते ब्लूप्रिंट

• धीमे डिज़ाइन चक्र → तेज़, AI-संचालित प्रोटोटाइपिंग

चाहे आप अपना पहला उत्पाद बना रहे हों या जटिल प्रणालियों का प्रबंधन कर रहे हों, विजुअल पैराडाइम के AI-संवर्धित UML उपकरण आपको तेजी से डिज़ाइन करने, आत्मविश्वास के साथ कोड लिखने और कम त्रुटियों के साथ बेहतर सॉफ्टवेयर जल्दी लॉन्च करने में मदद करते हैं।

---

🚀 खुद आजमाएं (मुफ्त और आसान!)

• विजिट करें: https://www.visual-paradigm.com

• साइन अप करें: विजुअल पैराडाइम ऑनलाइन (मुफ्त स्तर) – क्रेडिट कार्ड की आवश्यकता नहीं है।

• आजमाएं: “साधारण अंग्रेजी में उपयोग केस लिखें → उपयोग केस आरेख बनाएं” सेकंडों में!

---

💬 एक वाक्य में:

विजुअल पैराडाइम का UML + AI आपके विचारों को बुद्धिमान, सटीक और अद्यतित सॉफ्टवेयर डिज़ाइन में बदल देता है—स्वचालित रूप से।

अपनी टीम को नवाचार पर ध्यान केंद्रित करने दें, कागजी कार्यों पर नहीं।
AI को भारी काम करने दें। 🤖✨

निष्कर्ष

जबकि UML आधिकारिक तौर पर “14 आरेखएक औपचारिक श्रेणी के रूप में, 14 आम रूप से संदर्भित आरेख (संरचनात्मक और व्यवहारात्मक प्रकार में वर्गीकृत) सॉफ्टवेयर इंजीनियरिंग में शक्तिशाली उपकरण हैं। जब एसडीएलसी के भीतर सोच से लागू किए जाते हैं, तो वे सिस्टम डिजाइन में सुधार करते हैं, टीम सहयोग में सुधार करते हैं और विकास जोखिम को कम करते हैं। एसडीएलसी के प्रत्येक चरण में यूएमएल आरेखों को एकीकृत करके—उपयोगकर्ता की आवश्यकताओं को उपयोग केस आरेखों के साथ पकड़ने से लेकर डेप्लॉयमेंट आरेखों के साथ सिस्टम डेप्लॉय करने तक—संगठन बलवान, स्केलेबल और रखरखाव योग्य सॉफ्टवेयर समाधान बना सकते हैं। मूल रूप से, यूएमएल केवल एक मॉडलिंग भाषा नहीं है—यह आधुनिक सॉफ्टवेयर विकास में विचार और कार्यान्वयन के बीच के अंतर को पार करने वाली एक रणनीतिक ढांचा है।

---

अंतिम नोट:यहां तक कि यूएमएल शक्तिशाली है, इसका उपयोग व्यावहारिक ढंग से करना चाहिए—अत्यधिक दस्तावेजीकरण अक्षमता की ओर ले जा सकता है। लक्ष्य स्पष्टता है, जटिलता नहीं। सही संदर्भ के लिए सही आरेख चुनें, और हमेशा उन्हें अपने प्रोजेक्ट के लक्ष्यों और टीम के कार्य प्रवाह के साथ समायोजित करें।
