    C4 मॉडल के साथ उपयोग केस मॉडलिंग के एकीकरण के लिए व्यापक गाइड

Read this post in: de_DEen_USes_ESfr_FRid_IDjapl_PLpt_PTru_RUvizh_CNzh_TW

C4 मॉडल के साथ उपयोग केस मॉडलिंग के एकीकरण के लिए व्यापक गाइड

AI Visual Modeling, UML, C4 Model2 hours ago

परिचय: आवश्यकताओं और वास्तुकला के बीच सेतु बनाना

आधुनिक सॉफ्टवेयर विकास में, समायोजित करना कार्यात्मक आवश्यकताएँ के साथ सिस्टम वास्तुकला आवश्यक है—विशेष रूप से जटिल, विकसित हो रहे पर्यावरणों में। उपयोग केस मॉडलिंग कैप्चर करता है क्या सिस्टम करता है, जबकि C4 मॉडल दृश्यीकृत करता है कैसे यह संरचित है. जब एक साथ मिलाए जाते हैं, तो वे सॉफ्टवेयर डिज़ाइन के लिए एक शक्तिशाली, समग्र दृष्टिकोण बनाते हैं जो संचार को बढ़ाता है, ट्रेसेबिलिटी सुनिश्चित करता है, और एजाइल, स्केलेबल विकास का समर्थन करता है।

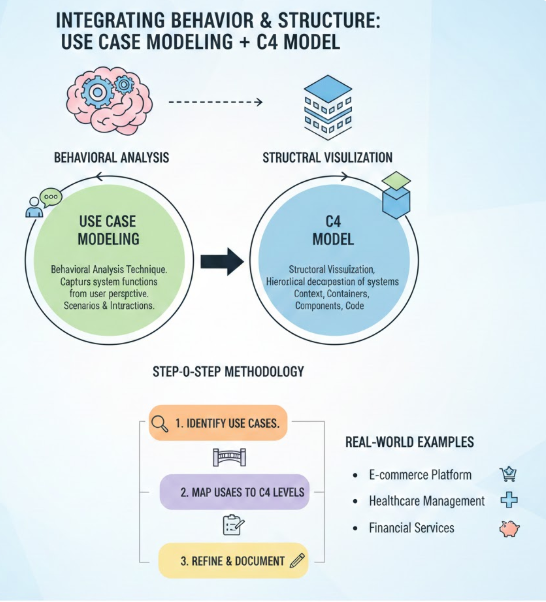

यह गाइड एकीकरण का अध्ययन करता है उपयोग केस मॉडलिंग—एक व्यवहारात्मक विश्लेषण तकनीक—और द्वारा C4 मॉडल—एक संरचनात्मक दृश्यीकरण ढांचा—एक स्टेप-बाय-स्टेप पद्धति, वास्तविक दुनिया के उदाहरणों और व्यावहारिक सहायता प्रदान करता है विज़ुअल पैराडाइग्म का सभी-एक-एक एआई प्लेटफॉर्म.

1. उपयोग केस मॉडलिंग को समझना

उपयोग केस मॉडलिंग एक UML (एकीकृत मॉडलिंग भाषा) तकनीक है जिसका उपयोग उपयोगकर्ता के दृष्टिकोण से सिस्टम के कार्यात्मक व्यवहार की पहचान, वर्णन और दस्तावेज़ीकरण के लिए किया जाता है। इसका ध्यान उपयोगकर्ता और सिस्टम के बीच अंतरक्रिया पर केंद्रित है कार्यकर्ता (उपयोगकर्ता या बाहरी प्रणाली) और सिस्टम के बीच विशिष्ट लक्ष्यों को प्राप्त करने के लिए।

✅ उपयोग केस मॉडलिंग के मुख्य तत्व

तत्व वर्णन
कार्यकर्ता बाहरी एकाइयाँ (लोग, प्रणालियाँ, उपकरण) जो सिस्टम के साथ अंतरक्रिया करती हैं। प्राथमिक (उपयोग केस शुरू करते हैं) या गौण (समर्थन करने वाले भूमिकाएँ) हो सकते हैं।
उपयोग केस एक एक्टर को मूल्य प्रदान करने वाले सिस्टम व्यवहारों के वर्णन। प्रत्येक उपयोग केस एक लक्ष्य (उदाहरण के लिए, “ऑर्डर रखें”) का प्रतिनिधित्व करता है।
उपयोग केस आरेख एक्टर्स, उपयोग केस और संबंधों जैसे दिखाने वाले दृश्य प्रतिनिधित्व:
• <<शामिल करें>>: एक उपयोग केस के भीतर दूसरे उपयोग केस के अनिवार्य शामिल होने की आवश्यकता।
• <<विस्तारित करें>>: कुछ निश्चित स्थितियों में आधार उपयोग केस के वैकल्पिक विस्तार।
परिदृश्य एक उपयोग केस के माध्यम से विशिष्ट निष्पादन मार्ग, जिसमें शामिल हैं:
• मुख्य प्रवाह: सामान्य, सफल प्रवाह।
• वैकल्पिक प्रवाह: विकल्प या विचलन।
• त्रुटि प्रवाह: त्रुटि स्थितियाँ।

📌 सर्वोत्तम प्रथा: पाठ्य वर्णन का उपयोग करें (उदाहरण के लिए, उपयोग केस विनिर्माण प्रारूप) आरेखों के साथ उपयोग करें ताकि पूर्ण व्यवहार को निरूपित किया जा सके, विशेष रूप से जटिल प्रवाहों के लिए।

2. C4 मॉडल को समझना: सॉफ्टवेयर वास्तुकला के लिए एक परतदार दृष्टिकोण

साइमन ब्राउन द्वारा विकसित, C4 मॉडल चार स्तरों के अब्स्ट्रैक्शन के आधार पर सॉफ्टवेयर वास्तुकला को दृश्य रूप से दिखाने का एक संरचित, पदानुक्रमिक तरीका प्रदान करता है—प्रत्येक अलग-अलग दर्शक वर्ग के लिए अनुकूलित।

📊 C4 मॉडल के चार स्तर

स्तर नाम विवरण दर्शक
स्तर 1 संदर्भ उच्च स्तर का दृश्य: प्रणाली, उसके उपयोगकर्ता और बाहरी प्रणालियाँ। मुख्य अंतरक्रियाओं को दिखाता है। हितधारक, व्यापार विश्लेषक, उत्पाद मालिक
स्तर 2 कंटेनर प्रणाली को डेप्लॉय करने योग्य घटकों में बाँटता है (जैसे वेब एप्लिकेशन, API, डेटाबेस)। तकनीकी स्टैक को उजागर करता है। आर्किटेक्ट, डेवलपर
स्तर 3 घटक कंटेनरों की आंतरिक संरचना: मॉड्यूल, सेवाएँ, लाइब्रेरी। उत्तरदायित्व और अंतरक्रिया पर ध्यान केंद्रित करता है। तकनीकी टीमें, डेवलपर
स्तर 4 कोड क्लास आरेख, अनुक्रम आरेख, या वास्तविक कोड। कार्यान्वयन स्तर के डिज़ाइन के विवरण को दिखाता है। डेवलपर (वैकल्पिक, अक्सर स्वचालित रूप से उत्पन्न)

🔍 मूल सिद्धांत: कोड के रूप में आरेख– टेक्स्ट-आधारित उपकरणों जैसे PlantUML या Structurizr का उपयोग करके आरेखों को वर्जन नियंत्रण में संग्रहीत करें।

3. C4 के साथ उपयोग केस मॉडलिंग को एकीकृत क्यों करें?

जबकि उपयोग केस निर्धारित करते हैं व्यवहार, C4 निर्धारित करता है संरचना. उन्हें एकीकृत करने से एक ट्रेसेबल, सुसंगत डिज़ाइन पाइपलाइन व्यवसाय लक्ष्यों से कोड तक।

✅ एकीकरण के लाभ

लाभ व्याख्या
सुधारित संचार व्यवसाय स्टेकहोल्डर्स उपयोग केस को समझते हैं; तकनीकी टीमें C4 को समझती हैं। एक साथ, वे अंतराल को पार करते हैं।
प्रारंभिक जोखिम का पता लगाना असंगत उपयोग केस आर्किटेक्चरल कमजोरियों को उजागर कर सकते हैं (उदाहरण के लिए, वास्तविक समय के डेटा की आवश्यकता होती है लेकिन कोई मैसेज कतार नहीं है)।
ट्रेसेबिलिटी और सुसंगतता उपयोग केस को घटकों और कोड से जोड़ें—ऑडिट, नियमों (जैसे GDPR, HIPAA), और बदलाव प्रबंधन के लिए आवश्यक है।
एजाइल और आवर्धित समन्वय स्प्रिंट में, उपयोग केस को बेहतर बनाएं और C4 आरेखों को समानांतर में अद्यतन करें। निरंतर डिलीवरी का समर्थन करता है।
स्केलेबिलिटी और पुनर्उपयोगिता C4 पदानुक्रम स्टार्टअप से लेकर उद्यमों तक स्केल होता है; उपयोग केस सुनिश्चित करते हैं कि विघटन के दौरान कोई कार्यक्षमता नहीं खोई जाती है।

🚩 जब एकीकरण से बचें: जब प्रणाली एक सरल स्क्रिप्ट, प्रोटोटाइप या कम जटिलता वाला उपकरण हो जहां पूर्ण मॉडलिंग अतिरिक्त भार डालती है।

4. इस एकीकरण का उपयोग कब करें

परिदृश्य यह कैसे काम करता है
प्रोजेक्ट के प्रारंभिक चरण कोडिंग शुरू होने से पहले व्यवसाय लक्ष्यों को आर्किटेक्चरल दृष्टि के साथ समायोजित करें।
बड़े पैमाने की प्रणालियाँ (माइक्रोसर्विसेज, उद्यम एप्लिकेशन) उपयोग केस सेवा सीमाओं और डेटा प्रवाह की पहचान में मदद करते हैं।
क्रॉस-फंक्शनल टीमें व्यवसाय विश्लेषक उपयोग केस लिखते हैं; आर्किटेक्ट C4 मॉडल बनाते हैं—सहयोग आसान हो जाता है।
रिफैक्टरिंग या पुरानी दस्तावेज़ीकरण मौजूदा व्यवहार (उपयोग केस) का विश्लेषण करें और वर्तमान संरचना (C4) के साथ मैप करें ताकि पुनर्स्थापना की योजना बनाई जा सके।
एजाइल स्प्रिंट्स प्रत्येक स्प्रिंट में उपयोग केस को अद्यतन करें और विकसित हो रही आवश्यकताओं के लिए C4 आरेखों को बेहतर बनाएं।

5. चरण-दर-चरण एकीकरण: उपयोग केस से C4 आर्किटेक्चर तक

उपयोग केस मॉडलिंग को C4 मॉडल के साथ एकीकृत करने के लिए इस सिद्ध वर्कफ्लो का पालन करें:

🔄 चरण-दर-चरण एकीकरण प्रक्रिया

  1. कार्यात्मक आवश्यकताओं का उद्घाटन करें

    • हितधारकों के साथ साक्षात्कार या कार्यशालाएं आयोजित करें।

    • कार्यकर्ताओं और उनके लक्ष्यों की पहचान करें।

    • उपयोग केस आरेख और विस्तृत उपयोग केस विनिर्देश (प्रवाह, पूर्वशर्तें, पश्चशर्तें सहित) बनाएं।

  2. C4 संदर्भ (स्तर 1) में मैप करें

    • प्रणाली को केंद्रीय बॉक्स के रूप में रखें।

    • कार्यकर्ताओं (उदाहरण के लिए, “ग्राहक”, “प्रबंधक”) और बाहरी प्रणालियों (उदाहरण के लिए, “भुगतान गेटवे”) को जोड़ें।

    • अंतरक्रिया तीरों को उपयोग केस के नाम (उदाहरण के लिए, “धन हस्तांतरण”, “आदेश रखें”) से लेबल करें।

  3. कंटेनर में विभाजित करें (स्तर 2)

    • उपयोग केस की जिम्मेदारियों को कंटेनरों को सौंपें।

      • उदाहरण: “लॉगिन” → वेब ऐप कंटेनर

      • “भुगतान प्रक्रिया” → API गेटवे + भुगतान सेवा

    • संचार (समकालिक/असमकालिक) दिखाने के लिए निर्भरता तीरों का उपयोग करें।

  4. घटकों में विभाजित करें (स्तर 3)

    • प्रत्येक कंटेनर के लिए आंतरिक घटकों को परिभाषित करें।

    • उपयोग केस प्रवाह को घटक अंतरक्रियाओं से मैप करें।

    • उपयोग करें अनुक्रम आरेख चरण-दर-चरण व्यवहार दिखाने के लिए (उदाहरण के लिए, “ग्राहक लॉगिन करता है → ऑथ सेवा सत्यापित करती है → सत्र बनाया गया”)।

  5. कोड स्तर की जानकारी जोड़ें (वैकल्पिक, स्तर 4)

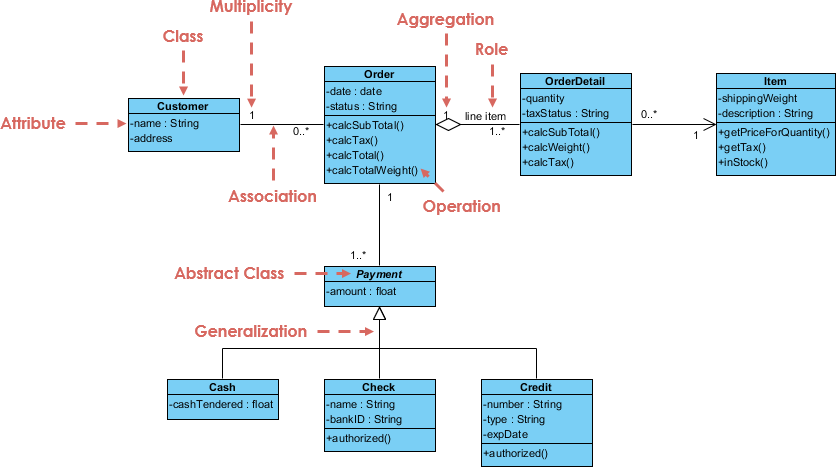

    • मुख्य घटकों के लिए क्लास आरेख बनाएं।

    • उपयोग केस चरणों से जुड़े क्लास, विधियां और संबंध दिखाएं।

    • उदाहरण: OrderService.processOrder()“पूरा चेकआउट” उपयोग केस के संबंध में है।

  6. चक्र और प्रमाणित करें

    • हितधारकों के साथ समीक्षा करें: “क्या वास्तुकला सभी उपयोग केसों का समर्थन करती है?”

    • किनारे के मामलों का अनुकरण करें (उदाहरण के लिए, “यदि भुगतान विफल हो जाए तो क्या होगा?”)।

    • आवश्यकता के अनुसार आरेखों को पुनर्गठित करें।

  7. कोड के रूप में दस्तावेज़ीकरण

    • उपयोग करें प्लांटयूएमएल, स्ट्रक्चरिज़र, या विज़ुअल पैराडाइग्म टेक्स्ट फॉर्मेट में आरेखों को संग्रहीत करने के लिए।

    • स्रोत कोड के साथ उन्हें संस्करण नियंत्रण में रखें।

💡 प्रो टिप: स्थिर नामकरण प्रथाओं का उपयोग करें (उदाहरण के लिए उपयोगकर्ता → ग्राहक, प्रणाली → बैंकिंग ऐप) स्तरों के बीच स्पष्टता बनाए रखने के लिए।

6. मुख्य अवधारणाएं और उत्तम व्यवहार

अवधारणा लागू करने का तरीका
अब्स्ट्रैक्शन स्तर C4 के ज़ूम-इन दृष्टिकोण का उपयोग करें: संदर्भ से शुरू करें, फिर नीचे जाएं। उपयोग केस प्रत्येक स्तर का मार्गदर्शन करते हैं।
संबंध उपयोग के मामलों में: <<शामिल करें>> और <<विस्तारित करें>>. C4 में: लेबल के साथ तीर का उपयोग करें (उदाहरण के लिए, “HTTP POST”, “असिंक्रोनस घटना”)।
प्रणाली सीमाएँ C4 संदर्भ में प्रणाली को स्पष्ट रूप से परिभाषित करें। सुनिश्चित करें कि उपयोग के मामले सीमा के भीतर रहें।
व्यवहार संबंधी ओवरले ट्रेसेबिलिटी के लिए C4 आरेखों को उपयोग के मामले के ID (उदाहरण के लिए, UC-001: फंड ट्रांसफर) के साथ टिप्पणी करें।
उपकरण और नोटेशन बॉक्स (C4), रेखाएँ (निर्भरता), और आइकन (कार्यकर्ता) का उपयोग करें। UML तत्वों को (उदाहरण के लिए, <<कार्यकर्ता>>) संदर्भ आरेखों में शामिल करें।

✅ गोल्डन नियम: आर्किटेक्चर को सक्षम बनाना चाहिए उपयोग के मामलों को—उन्हें सीमित नहीं करना चाहिए।

7. वास्तविक दुनिया के उदाहरण

🏦 उदाहरण 1: ऑनलाइन बैंकिंग प्रणाली

उपयोग के मामले

  • कार्यकर्ता: ग्राहक

  • उपयोग का मामला: फंड ट्रांसफर

    • मुख्य प्रवाह: प्रमाणीकरण → स्रोत/लक्ष्य खाता चुनें → राशि दर्ज करें → पुष्टि करें → ट्रांसफर

    • अपवाद: पर्याप्त बैलेंस नहीं → त्रुटि दिखाएँ

    • विस्तारित करता है: धोखाधड़ी जांच लागू करें (यदि राशि > $5000)

सी4 एकीकरण

स्तर आरेख विवरण
संदर्भ “बैंकिंग ऐप” ↔ “ग्राहक” (वेब के माध्यम से), “बाहरी बैंक” (एपीआई के माध्यम से)
→ तीर लेबल: “धन हस्तांतरण”
कंटेनर – वेब ऐप (रिएक्ट)
– एपीआई गेटवे (नोड.जे.एस)
– पोस्टग्रेसक्यूएल डीबी
– बाहरी बैंक एपीआई
घटक एपीआई गेटवे में: प्रमाणीकरण सेवा, लेनदेन सेवा, धोखाधड़ी पता लगाने सेवा
कोड स्तर लेनदेन सेवा.हस्तांतरण(गिनती से, गिनती तक, डबल राशि)
→ उपयोग करता है @Transactional एसीआईडी सुसंगतता के लिए अनुमति

✅ यह कैसे काम करता है: उपयोग के मामले के कारण सुरक्षित, लेखा-जोखा योग्य लेनदेन सेवाओं और बाहरी मान्यता की आवश्यकता होती है।

🛍️ उदाहरण 2: ई-कॉमर्स प्लेटफॉर्म (माइक्रोसर्विस आर्किटेक्चर)

उपयोग के मामले

  • उत्पादों का ब्राउज़ करें → शामिल है उत्पाद खोजें

  • चेकआउट → विस्तारित है कूपन लागू करें, इन्वेंटरी की पुष्टि करें, भुगतान प्रक्रिया करें

सी4 एकीकरण

स्तर आरेख विवरण
संदर्भ “ई-कॉमर्स ऐप” ↔ “उपयोगकर्ता” (मोबाइल/वेब), “भुगतान गेटवे”, “इन्वेंटरी सिस्टम”
कंटेनर – मोबाइल ऐप (रिएक्ट नैटिव)
– बैकएंड API (स्प्रिंग बूट)
– नॉन-SQL डेटाबेस (मोंगोडीबी)
– संदेश भंडार (कैफ्का)
घटक बैकएंड में: कार्ट मॉड्यूल, आदेश प्रोसेसर, इन्वेंटरी सेवा, नोटिफिकेशन सेवा
कोड स्तर OrderProcessor.createOrder()
→ ट्रिगर करता है संदेश पुष्टि ईमेल()
→ प्रकाशित करता है आदेश.बनाया घटना कफ्का में

✅ यह कैसे काम करता है: उच्च ट्रैफिक उपयोग केस जैसे “चेकआउट” में असिंक्रोनस प्रोसेसिंग (कफ्का) की आवश्यकता होती है, जो केवल कंपोनेंट स्तर पर दिखाई देती है।

8. विजुअल पैराडाइग्म के एआई प्लेटफॉर्म कैसे बिना रुकावट के एकीकरण को संभव बनाता है

विजुअल पैराडाइग्म के एकल-एआई संचालित प्लेटफॉर्म उपयोग केस मॉडलिंग और सी4 के एकीकरण को तेज, स्मार्ट और सहयोगात्मक प्रक्रिया में बदल देता है—एजाइल टीमों, उद्यमों और दूरस्थ सहयोग के लिए आदर्श।

🚀 मुख्य विशेषताएं

विशेषता लाभ
एआई संचालित उपयोग केस स्टूडियो इनपुट: “एक ग्राहक बैंकिंग ऐप में धन हस्तांतरण करना चाहता है।”
आउटपुट: फ्लो, पूर्वशर्तें, आरेख (उपयोग केस, गतिविधि, क्रम), और परीक्षण मामले सहित पूर्ण उपयोग केस—सेकंडों में उत्पन्न।
सी4 आरेख जनरेटर वर्णन: “मोबाइल ऐप, बैकएंड एपीआई और संदेश भंडारण वाला ई-कॉमर्स प्लेटफॉर्म।”
एआई उत्पन्न करता है: संदर्भ, कंटेनर, कंपोनेंट और डिप्लॉयमेंट आरेख (प्लांटयूएमएल या मूल रेंडरिंग के साथ)।
संवादात्मक एआई सहायक पूछें: “‘चेकआउट’ उपयोग केस को सी4 कंटेनर में मैप करें।”
एआई टिप्पणिकृत आरेखों और कंपोनेंट विभाजन के सुझावों के साथ प्रतिक्रिया देता है।
एकीकृत एआई एप्लिकेशन – उपयोग केस सुधार
– क्रम आरेख निर्माता
– विकास योजना जनरेटर
– जोखिम और निर्भरता विश्लेषक
सहयोग और निर्यात रियल-टाइम संपादन, भूमिका-आधारित पहुंच, निर्यात करें:
• PDF, PNG, SVG
• Structurizr JSON
• कोड (जावा, सी#, पायथन)
• मार्कडाउन दस्तावेज़
ऑफलाइन और क्लाउड पहुंच डेस्कटॉप और वेब एप्लिकेशन के साथ उपकरणों के बीच बिना किसी दिक्कत के काम करें।

💬 उदाहरण प्रॉम्प्ट:
“‘कूपन लागू करें’ के लिए उपयोग केस बनाएं और इसे ई-कॉमर्स एप्लिकेशन के लिए C4 कंटेनर मॉडल में मैप करें।”

✅ परिणाम: 60 सेकंड में एक पूर्ण, ट्रेसेबल मॉडल—हाथ से ड्राइंग की आवश्यकता नहीं।

9. अंतिम विचार: भविष्य के लिए सुरक्षित डिज़ाइन रणनीति

एकीकरणउपयोग केस मॉडलिंगके साथC4 मॉडलकेवल एक उत्तम अभ्यास नहीं है—यह आधुनिक सॉफ्टवेयर विकास के लिए आवश्यकता है। यह सुनिश्चित करता है:

  • ✅ समन्वयव्यवसाय लक्ष्यों और तकनीकी डिज़ाइन के बीच

  • ✅ स्पष्टता प्रत्येक स्तर के संकल्पना में हितधारकों के बीच

  • ✅ ट्रेसेबिलिटी आवश्यकता से कोड तक

  • ✅ स्केलेबिलिटी माइक्रोसर्विसेज, क्लाउड-नेटिव और वितरित प्रणालियों के लिए

  • ✅ दक्षता AI स्वचालन और सहयोग उपकरणों के साथ

के साथ मिलाकरव्यवहार संबंधी दृष्टि उपयोग के मामलों के साथ दृष्टि के साथसंरचनात्मक स्पष्टता C4 के, टीमें प्रणालियों को डिज़ाइन कर सकती हैं जो केवल कार्यात्मक और टिकाऊ ही नहीं, बल्कि रखरखाव योग्य, परीक्षण योग्य और अनुकूलन योग्य भी हों।

बोनस: त्वरित संदर्भ चेकलिस्ट

✅ उपयोग के मामलों से शुरू करें ताकि परिभाषित किया जा सकेक्या प्रणाली क्या करती है
✅ C4 संदर्भ बनाएं ताकि दिखाया जा सकेकौन इसके साथ बातचीत करता है
✅ उपयोग के मामलों की जिम्मेदारियों के आधार पर कंटेनर में विभाजित करें
✅ उपयोग के मामलों के प्रवाह को लागू करने के लिए घटकों को विभाजित करें
✅ विवरण के लिए अनुक्रम आरेख और वर्ग आरेख का उपयोग करें
✅ हितधारकों के साथ संरेखण की पुष्टि करें
✅ AI उपकरणों जैसे विजुअल पैराडाइग्म के साथ स्वचालित करें
✅ आवश्यकता के अनुसार आरेखों को कोड के रूप में संग्रहीत करें

🌐 शुरू करने के लिए तैयार हैं?
प्रयास करें विजुअल पैराडाइम का एआई प्लेटफॉर्म मुफ्त में उपलब्ध https://www.visual-paradigm.com
प्राकृतिक भाषा का उपयोग करके उपयोग के मामले, C4 मॉडल और यहां तक कि कोड बनाएं—तेजी से, सटीक और सहयोगात्मक।

निष्कर्ष

के संयोजन के रूप में उपयोग के मामले का मॉडलिंग और C4 मॉडल एक विधि से अधिक है—यह एक डिज़ाइन दर्शन। यह टीमों को सॉफ्टवेयर बनाने में सक्षम बनाता है जो केवल कार्यात्मक और स्केलेबल ही नहीं, बल्कि सभी स्टेकहोल्डर्स द्वारा स्पष्ट रूप से समझे जाने वाले होते हैं। विजुअल पैराडाइम जैसे एआई-आधारित उपकरणों के साथ, यह एकीकरण अब तेजी से, बुद्धिमान और अधिक उपलब्ध है।

🎯 याद रखें: अच्छी वास्तुकला स्पष्ट आवश्यकताओं से शुरू होती है—और सबसे अच्छी वास्तुकला उन्हीं से विकसित होती है।
