केस स्टडी: स्मार्ट गार्डन इरिगेशन कंट्रोलर के लिए स्टेट मशीन डिज़ाइन

1. परिचय

आधुनिक बगीचा और कृषि बढ़ते समय संसाधनों के उपयोग को अनुकूलित करने के लिए स्वचालन पर निर्भर हो रही है, विशेष रूप से पानी — जो कई क्षेत्रों में एक दुर्लभ संसाधन है। एकस्मार्ट इरिगेशन कंट्रोलरवास्तविक समय की मिट्टी की स्थिति के आधार पर सिंचाई को स्वचालित करता है, निश्चित समय के बजाय, बर्बादी को कम करता है, अतिरिक्त या कम पानी डालने से बचाता है, और स्वस्थ पौधों के विकास का समर्थन करता है।

इस केस स्टडी ऐसे प्रणाली के व्यवहार के मॉडलिंग पर केंद्रित है, एक के उपयोग सेUML स्टेट मशीन डायग्राम (जिसे स्टेटचार्ट डायग्राम भी कहा जाता है)। डायग्राम प्रणाली के जीवनचक्र, निर्णय बिंदुओं और नमी के ब्लॉक, समय समाप्त होने और उपयोगकर्ता हस्तक्षेप जैसी घटनाओं के प्रति प्रतिक्रियाओं को कैप्चर करता है।

डिज़ाइन का उपयोग करता हैPlantUMLसिंटैक्स, जो प्रदान किए गए कॉफी शॉप उदाहरण के समान है, जो संयुक्त अवस्थाओं, गार्ड्स, क्रियाओं और त्रुटि/पुनर्स्थापना मार्गों को सुंदर ढंग से मॉडल करता है।

2. समस्या कथन और आवश्यकताएं

घर के बगीचे या छोटे ग्रीनहाउस के लिए एक स्वचालित इरिगेशन कंट्रोलर को निम्नलिखित आवश्यकताओं को पूरा करना चाहिए:

• कम ऊर्जा वाली अवस्था में शुरू होस्टैंडबायअधिकांश समय के लिए।
• नियमित रूप से एक के अनुसार जागता हैयोजना (टाइमर ट्रिगर) स्थितियों की जांच करने के लिए।
• एक में प्रवेश करेंसेंसिंगअवस्था में मिट्टी के नमी स्तर को पढ़ने के लिए (धारिता या प्रतिरोधी सेंसर के माध्यम से)।
• यदि नमी <30% (कॉन्फ़िगरेबल शुष्क सीमा), शुरू करेंइरिगेटिंगसोलेनॉइड वाल्व खोलकर या पंप सक्रिय करके।
• यदि नमी ≥30%तो लौटेंप्रतीक्षा (पानी की आवश्यकता नहीं है)।
• जब तकसिंचाई कर रहा है , लगातार (या नियमित रूप से) नमी का निरीक्षण करें।
• जब भी:
  सिंचाई बंद करें और वाल्व बंद करें
  • नमी पहुंचती है 80% (कॉन्फ़िगरेबल गीले स्तर) → लक्ष्य प्राप्त हुआ।
  • एक सुरक्षा समय सीमा समाप्त हो जाता है (उदाहरण के लिए, 30 मिनट) → सेंसर विफल होने पर बाढ़, पाइप फटने या विद्युत समस्याओं को रोकता है।
• सिंचाई बंद करने के बाद, जाएं बंद करना अवस्था।
• मेंबंद करना , प्रतीक्षा करें हस्ताक्षर स्वीकृति (बटन दबाने या ऐप कमांड) के बाद वापस जाएं प्रतीक्षा — इससे उपयोगकर्ता को सिस्टम की जांच करने या आवश्यकता पड़ने पर ओवरराइड करने की अनुमति मिलती है।
• त्रुटियों को सुचारू ढंग से संभालें (उदाहरण के लिए, सेंसर विफलता, वाल्व फंसना) एक अवस्था में स्थानांतरित होकरत्रुटि अवस्था सहित रिकवरी विकल्पों के साथ।

अतिरिक्त इच्छित व्यवहार (यहां सरल रखे गए हैं):

• कुछ घंटों के दौरान सिंचाई नहीं (समय सारिणी/टाइमर द्वारा संभाला गया है)।
• लॉगिंग या सूचनाएं इस मुख्य अवस्था मशीन के लिए बाहर के क्षेत्र में हैं।

3. उपयोग किए गए मुख्य अवस्था मशीन अवधारणाएं

• अवस्थाएं: आराम/बेस्ट, संवेदन, सिंचाई, बंद करना, त्रुटि।
• संयुक्त अवस्था: सिंचाई में आंतरिक मॉनिटरिंग तर्क शामिल है (हालांकि सरलता के लिए यहां समतल रखा गया है)।
• संक्रमण:
  • घटनाओं (टाइमर, नमी पठन, समय समाप्ति) द्वारा त्रिज्या।
  • शर्तों [नमी < 30%], [नमी >= 80%] द्वारा सुरक्षित।
• क्रियाएँ: /open_valve(), /close_valve(), /notify_user(), आदि।
• प्रारंभिक / अंतिम काल्पनिक अवस्थाएँ: प्रारंभ/अंत के लिए [*]।
• स्वयं संक्रमण और पुनर्स्थापना लूप।

4. PlantUML में अवस्था आरेख

नीचे वर्णित व्यवहार को लागू करने वाला पूर्ण PlantUML कोड है। इसमें कॉफी शॉप उदाहरण (skinparam स्टाइलिंग, उचित स्थानों पर संयुक्त अवस्थाएँ, [] में गार्ड, / के साथ क्रियाएँ) से अनुपालन किया गया है।

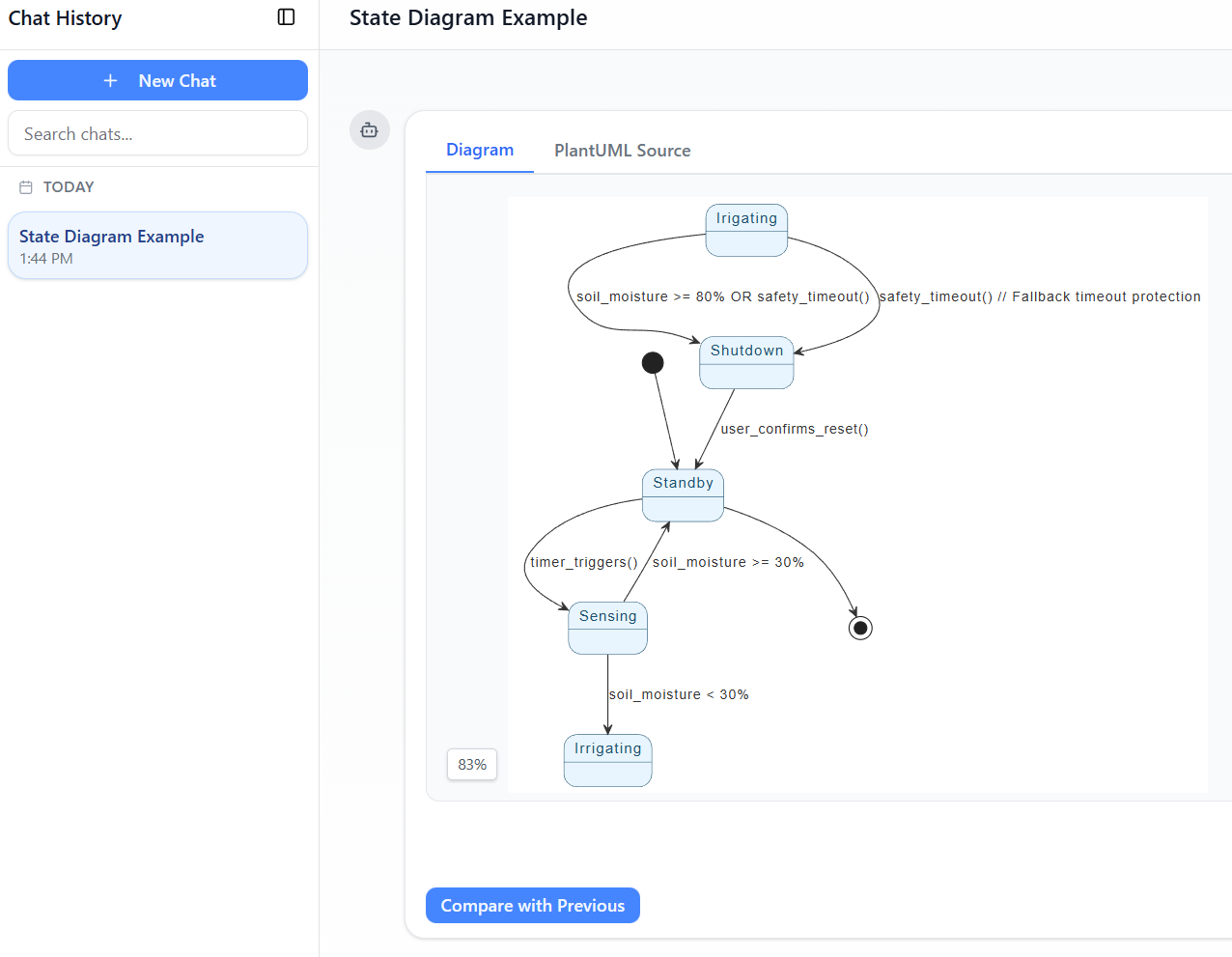

चित्र की व्याख्या

• स्टैंडबाई — डिफ़ॉल्ट लो-पावर/आराम की स्थिति।
• सेंसिंग — टाइमर द्वारा ट्रिगर किया गया त्वरित जांच; अनावश्यक सिंचाई से बचाता है।
• इरिगेटिंग (संयुक्त) — आंतरिक के साथ सक्रिय सिंचाई चरणसिंचाई उप-गतिविधि।
  • लक्ष्य नमी या सुरक्षा टाइमआउट पर निकलता है।
• शटडाउन — सिंचाई के बाद की रोक स्थिति जिसमें स्वचालन जारी रखने के लिए पुष्टि आवश्यक है (सुरक्षा विशेषता)।
• त्रुटि — त्रुटि सीमाबद्धता स्थिति जिसमें हस्ताक्षरित रिकवरी संक्रमण होता है।

5. डिज़ाइन तर्क और लाभ

• पानी की बचत — केवल तभी सिंचाई करता है जब वास्तव में आवश्यक हो (समय-आधारित के बजाय मिट्टी की नमी आधारित)।
• बाढ़ रोकथाम — सिंचाई से दोहरी निकास स्थितियां (नमी लक्ष्य + टाइमआउट)।
• उपयोगकर्ता सुरक्षा और नियंत्रण — असामान्य रुकावट के बाद हस्ताक्षर करने से संभावित समस्याओं के बाद स्वचालित पुनरारंभ रोका जाता है।
• विस्तारशीलता — राज्यों को जोड़ना आसान है (उदाहरण के लिए वर्षा पाई गई, कम बैटरी, शीतकालीन मोड) या अनुमान सीमा को समायोजित करें।
• कम जटिलता — जहां संभव हो, समतल रखें, केवल तभी संयुक्त बनाएं जब तार्किक समूहन स्पष्टता लाता है (सिंचाई)।

यह डिज़ाइन विश्वसनीयता, सुरक्षा और सरलता के बीच संतुलन बनाता है — एम्बेडेड माइक्रोकंट्रोलर कार्यान्वयन के लिए उपयुक्त (Arduino, ESP32, आदि)।

6. निष्कर्ष

राज्य मशीनराज्य मशीन स्मार्ट सिंचाई नियंत्रक जैसे प्रतिक्रियाशील नियंत्रण प्रणालियों के मॉडलिंग के लिए एक उत्तम औपचारिक रूप है। राज्यों, घटनाओं, गार्ड्स और क्रियाओं को स्पष्ट रूप से परिभाषित करके, इंजीनियर को कोड लिखने से पहले प्रणाली के व्यवहार, सीमा मामलों और त्रुटि पुनर्स्थापना के बारे में सोचने में सक्षम होते हैं।

ऊपर दिए गए PlantUML प्रतिनिधित्व निर्माण के लिए दस्तावेज़ और नीति दोनों के रूप में कार्य करता है। इसे रेंडर करने (PlantUML उपकरणों या ऑनलाइन सर्वरों के माध्यम से) एक साफ, पेशेवर आरेख उत्पन्न करता है जो आवश्यकता समीक्षा, कोड उत्पादन या UML अवधारणाओं के शिक्षण के लिए तैयार है।

भविष्य के विस्तारों में शामिल हो सकते हैं:

• मौसम API एकीकरण (यदि वर्षा का अनुमान है तो संवेदना छोड़ें)।
• प्रत्येक क्षेत्र के साथ बहु-क्षेत्र, प्रति क्षेत्र नमी सीमा।
• समय समाप्त होने या त्रुटि पर मोबाइल ऐप अधिसूचनाएं।

यह अध्ययन दर्शाता है कि एक ऐसी स्थिति में जहां स्वचालन समस्या दिखाई देती है, राज्य-आधारित मॉडलिंग से बहुत लाभ मिलता है।
