Studi Kasus: Pemodelan Alur Kerja Pengiriman Formulir dengan Mesin State Hingga

1. Konteks Bisnis & Motivasi

Aplikasi web modern (e-commerce, platform SaaS, panel admin, alur pendaftaran, alat survei, dll.) hampir selalu mengandung satu atau lebih alur kerja pengiriman formulir.

Suatu tindakan yang tampaknya sederhana — ‘pengguna mengklik Kirim’ — sebenarnya menyembunyikan pohon keputusan yang sangat kaya:

• bidang yang hilang atau rusak

• pelanggaran aturan bisnis (usia < 18, email duplikat, stok tidak tersedia, kupon kedaluwarsa…)

• pemeriksaan keamanan (CSRF, pembatasan laju, perangkap)

• panggilan layanan eksternal (gerbang pembayaran, pengiriman email, pembuatan PDF)

• saluran komunikasi sukses dan kegagalan yang berbeda (pesan di halaman, notifikasi, email, SMS)

Mencoba menggambarkan semua jalur ini hanya dengan rantai if-else dengan cepat menghasilkan kode spaghetti, terutama ketika formulir yang sama muncul dalam berbagai konteks (wizard, modal, aplikasi mobile, titik akhir API…).

Sebuah mesin state hingga (FSM)menawarkan cara yang bersih, visual, dan dapat diuji untuk memodelkan siklus hidup ini.

2. Diagram State – Dijelaskan Secara Baris per Baris

[*] --> MenungguInputPengguna

MenungguInputPengguna --> MemprosesPermintaan : user_kirim_formulir()
MemprosesPermintaan --> MemvalidasiData : validasi_input()

MemvalidasiData --> PermintaanDitolak : data_tidak_valid
MemvalidasiData --> PermintaanDiterima : data_valid

PermintaanDiterima --> MenghasilkanRespons : hasilkan_respons()
MenghasilkanRespons --> MengirimRespons : kirim_ke_pengguna()

MengirimRespons --> [*]

PermintaanDitolak --> [*]

State – Makna & Tanggung Jawab

3. Konsep Mesin Status Kunci yang Ditunjukkan

4. Ekstensi Dunia Nyata (Umum di Produksi)

Kebanyakan sistem nyata dengan cepat melebihi diagram minimal. Penambahan umum:

• BatasKecepatanDilampaui status

• KesalahanServer / LayananEksternalGagal (pembayaran ditolak, server SMTP mati…)

• TindakanAsinkronTertunda → MenungguWebhook (Stripe, konfirmasi pengiriman email)

• DikirimSebagian / DrafDisimpan (wizard multi-langkah)

• ValidasiUlangDiperlukan (pengguna menekan “Kembali” di wizard atau token kadaluarsa)

• KonfirmasiDiperlukan (double opt-in, 2FA, persetujuan pesanan oleh admin)

5. Pola Implementasi (Agnostik Bahasa/Framework)

6. Manfaat Pengujian & Dokumentasi

Karena diagram kecil dan eksplisit, maka menjadi sumber kebenaran yang sangat baik:

• Uji unit — satu rangkaian uji per transisi

• Uji integrasi — jalur sukses + setiap cabang kesalahan

• Pengujian berbasis properti — hasilkan input valid/invalid acak

• Dokumentasi hidup — pertahankan diagram PlantUML di repositori

• On-boarding — developer baru memahami alur dalam waktu kurang dari 60 detik

• Pembuatan debug — log dapat mencatat secara sederhana “berpindah dari ValidatingData → RequestRejected karena invalid_data”

Ringkasan – Mengapa Pola Ini Menang

Mesin state pengiriman formulir sederhana secara elegan memecahkan beberapa masalah klasik:

• Menghilangkan piramida if-else bersarang yang dalam

• Membuat urutan operasi menjadi jelas dan dapat ditegakkan

• Memisahkan validasi dari tindakan bisnis dari pengiriman

• Menyediakan satu sumber kebenaran tunggal untuk keberhasilandan jalur kegagalan

• Dapat diskalakan dengan cukup baik saat menambahkan mode kegagalan baru atau langkah asinkron

• Berfungsi sebagai bluepring kode sekaligus alat komunikasi dengan non-developer

Bahkan pada tahun 2025–2026, dengan pemrograman yang didukung AI dan platform low-code, mesin state eksplisit untuk alur kerja yang ditujukan pengguna tetap menjadi salah satu keputusan arsitektur dengan daya ungkit tertinggi yang dapat dibuat tim.

The Chatbot AI Visual Paradigm adalah alat yang dirancang untuk mempercepat pembuatan, visualisasi, dan penyempurnaan diagram mesin state (dan diagram UML lainnya) melalui percakapan bahasa alami.

Ini chatbot — dapat diakses di lokasi seperti chat.visual-paradigm.com atau melalui toolbox AI — berfungsi sebagai kru pemandu cerdas untuk memodelkan perilaku sistem dinamis. Berikut ini cara kerjanya membantu pengguna (pengembang, arsitek, analis, mahasiswa, pemilik produk, dll.) berdasarkan jenis alur kerja yang diwakili gambar antarmuka pengguna:

Cara Utama Chatbot Diagram Mesin State AI Visual Paradigm Membantu

1. Pembuatan Diagram Instan dari Bahasa Inggris Sederhana

   • Anda menggambarkan perilaku yang diinginkan dalam kalimat biasa (misalnya: “Buat mesin state untuk proses pengiriman formulir pengguna dengan status: menunggu input, memproses, memvalidasi, diterima, ditolak, menghasilkan respons, mengirim respons”).

   • AI secara instan memahami deskripsi tersebut dan menghasilkan diagram yang lengkap dan sesuai standar Diagram Mesin State UML (dengan status, transisi, peristiwa/pembatas, titik awal/akhir, dll.).

   • Tidak perlu menyeret bentuk secara manual, menggambar panah, atau mengingat notasi UML yang tepat — chatbot menangani tata letak, konvensi penamaan, dan sintaks yang benar.

2. Penyempurnaan Secara Konversasional dan Iteratif

   • Antarmuka gaya obrolan memungkinkan Anda menyempurnakan diagram secara bertahap tanpa harus memulai dari awal:

     • “Tambahkan transisi timeout dari ProcessingRequest kembali ke WaitingForUserInput”

     • “Buat RequestRejected menampilkan tindakan pesan kesalahan”

     • “Ubah pembatas dari invalid_data menjadi [errors.length > 0]”

     • “Sertakan wilayah ortogonal untuk pencatatan dan umpan balik antarmuka pengguna”

   • Diagram diperbarui secara langsung di panel sebelah kanan saat Anda berbincang, membuat eksplorasi menjadi cepat dan minim hambatan.

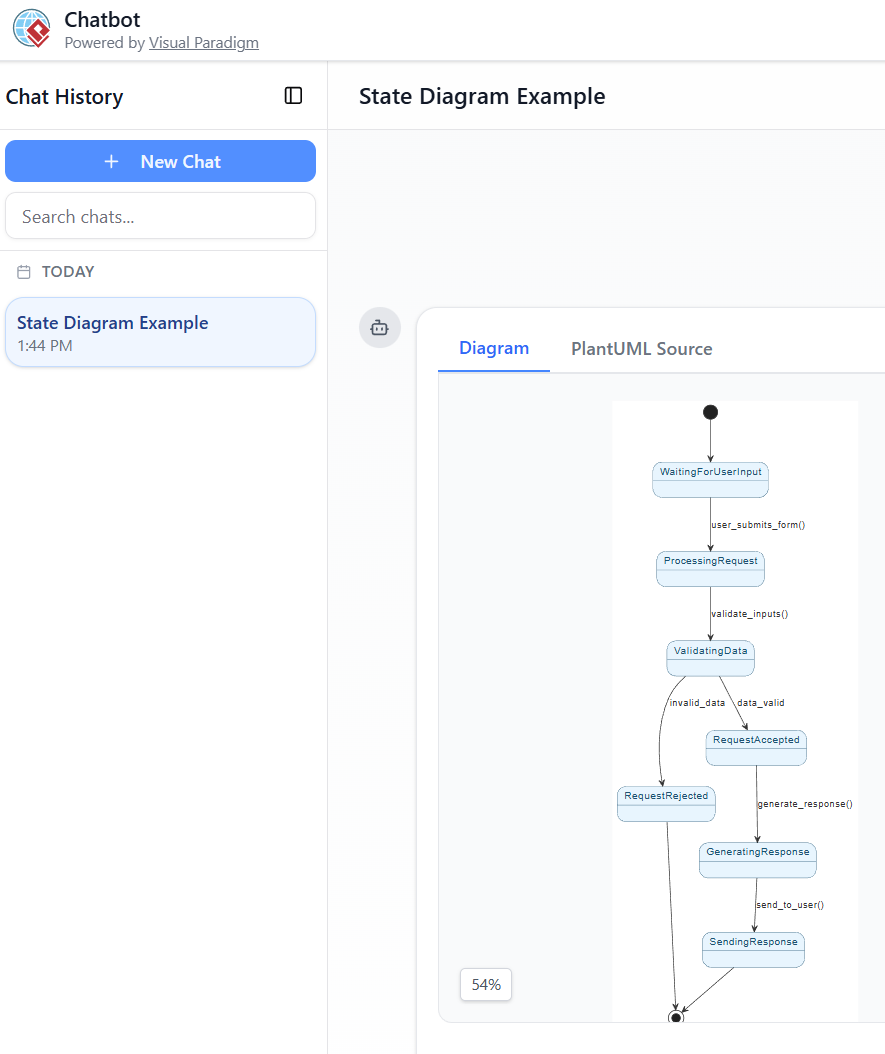

3. Tampilan Samping-samping untuk Kejelasan
   Seperti terlihat pada tangkapan layar:

   • Sisi kiri — Riwayat obrolan (prompt Anda + respons AI)

   • Sisi kanan — Diagram yang dirender secara real-time + tab kode sumber PlantUML
     Tampilan ganda ini memungkinkan Anda:

   • Melihat secara tepat bagaimana kata-kata Anda berubah menjadi elemen visual

   • Periksa/sunting kode PlantUML yang dihasilkan jika diinginkan

   • Dengan cepat mengidentifikasi dan memperbaiki kesalahpahaman

4. Bantuan Pembelajaran dan Penjelasan

   • Ajukan pertanyaan ke chatbot untuk menjelaskan bagian-bagian diagram (“Apa arti pembatas data_valid di sini?” atau “Mengapa ada transisi dari ValidatingData ke kedua accepted dan rejected?”).

   • Sangat cocok untuk siswa yang belajar mesin status atau tim yang sedang memperkenalkan anggota baru ke siklus hidup suatu sistem.

5. Prototipe Cepat dan Validasi

   • Sangat ideal untuk desain tahap awal: ubah ide-ide samar (tiket dukungan, pemrosesan pesanan, alur login, mesin penjual otomatis, gateway pembayaran, perangkat IoT, dll.) menjadi visual yang konkret dalam hitungan detik.

   • Dengan cepat memvalidasi apakah perilaku yang dimodelkan sesuai dengan persyaratan sebelum menghabiskan waktu untuk kode atau spesifikasi detail.

6. Ekspor dan Integrasi

   • Diagram yang selesai biasanya dapat diekspor (PNG, SVG, PDF), disimpan ke proyek Visual Paradigm, atau diimpor ke editor desktop/online Visual Paradigm lengkap untuk peningkatan lebih lanjut, kerja tim, generasi kode, atau simulasi.

Contoh Praktis yang Sesuai dengan PlantUML Sebelumnya

Jika Anda menempelkan atau menjelaskan alur kerja pengiriman formulir yang sebelumnya kita bahas ke chatbot ini:

“Hasilkan UML diagram mesin keadaan: dimulai dari WaitingForUserInput → saat user_submits_form() pindah ke ProcessingRequest → validate_inputs() → ValidatingData. Dari sana jika invalid_data → RequestRejected

AI akan menghasilkan versi yang sangat mirip (atau bahkan lebih bersih) dari diagram yang ditampilkan dalam tangkapan layar Anda — tetapi dirender secara asli dalam gaya UML, dengan persegi panjang melengkung yang tepat, belah ketupat untuk keputusan jika diperlukan, dan tata letak otomatis yang profesional.

Siapa yang paling diuntungkan?

• Pengembang perangkat lunak/arsitek yang memodelkan sistem reaktif

• Siswa & pendidik yang mengajar/mempelajari perilaku berbasis keadaan

• Analisis bisnis/pemilik produk yang ingin memvisualisasikan alur kerja tanpa alat menggambar

• Siapa saja yang merasa pemetaan manual lambat atau rentan kesalahan

Singkatnya, chatbot AI ini menghilangkan sebagian besar gesekan mekanis dalam membuat diagram keadaan, memungkinkan Anda fokus pada pemikiran tentang perilaku daripada piksel dan panah. Ini sangat kuat untuk pekerjaan iteratif dan eksploratif — persis gaya tata letak chat + diagram pada tangkapan layar tersebut yang didorong.

Jika Anda sedang aktif menggunakan alat ini (atau mempertimbangkannya), silakan bagikan sistem/perilaku tertentu yang ingin Anda modelkan — saya bisa membantu menyusun prompt yang baik untuk itu.
