Panduan Lengkap tentang Diagram PERT dalam Manajemen Proyek TI: Cara Membuatnya Menggunakan PlantUML

Pendahuluan: Mengapa Diagram PERT Penting dalam Proyek TI

Di dunia manajemen proyek Teknologi Informasi (TI), jadwal sangat penting. Keterlambatan pada satu tahap dapat menyebar melalui seluruh siklus proyek, memengaruhi tanggal pengiriman, anggaran, dan kepercayaan pemangku kepentingan. Untuk mengelola kompleksitas ini secara efektif, manajer proyek mengandalkan alat yang memberikan kejelasan mengenai ketergantungan, durasi, dan jalur kritis.

Salah satu alat yang kuat seperti itu adalahDiagram Teknik Evaluasi dan Tinjauan Program (PERT)— metode penjadwalan proyek yang digunakan untuk menentukan berapa lama proyek akan berlangsung dan mengidentifikasi aktivitas mana yang paling kritis bagi keberhasilannya.

Artikel ini memperkenalkankonsep-konsep utama diagram PERT, menggunakan contoh proyek pengembangan TI dunia nyata, dan membahas secara bertahapcara membuat diagram PERT menggunakan PlantUML, sebuah bahasa diagram berbasis teks yang ringan — semua dalam kontekskemampuan diagram berbasis AI dari Visual Paradigm.

Apa Itu Diagram PERT?

Sebuahdiagram PERTadalah alat manajemen proyek yang secara visual merepresentasikan urutan tugas proyek, durasinya, dan ketergantungan di antaranya. Berbeda dengan diagram Gantt, yang berfokus pada waktu dan milestone, diagram PERT menekankan alur logis pekerjaan, menyoroti:alur logispekerjaan, menyoroti:

• Tugas (aktivitas)

• Durasi tugas

• Ketergantungan (tugas-tugas yang harus selesai sebelum tugas lain dimulai)

• Jalur kritisjalur kritis (urutan tugas tergantung terpanjang yang menentukan waktu penyelesaian minimum proyek)

Diagram PERT sangat berguna dalam lingkungan yang kompleks dan tidak pastilingkungan yang kompleks dan tidak pastiseperti pengembangan perangkat lunak, di mana durasi tugas dapat bervariasi karena masalah yang tidak terduga.

🔍 Konsep Utama:

Jalur Kritis adalah rangkaian tugas tanpa float (waktu longgar). Setiap keterlambatan dalam tugas pada jalur kritis akan menunda seluruh proyek.

Contoh: Proyek Pengembangan IT – Pemecahan Langkah demi Langkah

Mari kita bahas proyek IT nyata: Mengembangkan Portal Siswa Berbasis Cloud.

📋 Tahap Proyek

Kami akan membuat sebuah diagram PERT yang menunjukkan timeline, ketergantungan, dan jalur kritis untuk proyek ini.

Cara Membuat Diagram PERT Menggunakan PlantUML (melalui AI Visual Paradigm)

PlantUML adalah bahasa diagram berbasis teks yang memungkinkan pengguna membuat diagram menggunakan teks biasa. Meskipun tidak didukung secara bawaan di semua alat diagram, Visual Paradigm mengintegrasikan PlantUML melalui mesin pembuatan diagram berbasis AI, memungkinkan pengguna membuat diagram kompleks — termasuk diagram PERT — hanya dengan beberapa baris kode.

✅ Keunggulan Utama: Anda dapat membuat diagram PERT yang sepenuhnya fungsional dari blok kode sederhana — tidak perlu menggambar secara manual.

📝 Kode PlantUML untuk Diagram PERT Proyek Pengembangan IT

@startuml
!include https://static.visual-paradigm.com/plantuml-stdlib/pert-chart.puml
title Contoh Proyek Pengembangan IT
$tasksInLane('Persyaratan', '[{"name":"Definisi Lingkup","alias":"task01","id":"001","startDate":"1 Jan 2024","finishDate":"10 Jan 2024","durationInDays":"10","responsible":"Alice"},{"name":"Wawancara Pemangku Kepentingan","alias":"task02","id":"002","startDate":"10 Jan 2024","finishDate":"20 Jan 2024","durationInDays":"10","responsible":"Bob"}]')
$tasksInLane('Desain Sistem', '[{"name":"Desain Arsitektur","alias":"task03","id":"003","startDate":"20 Jan 2024","finishDate":"30 Jan 2024","durationInDays":"10","responsible":"Charlie"},{"name":"Desain Basis Data","alias":"task04","id":"004","startDate":"30 Jan 2024","finishDate":"5 Feb 2024","durationInDays":"15","responsible":"Diana"}]')
$tasksInLane('Pengembangan', '[{"name":"Implementasi Frontend","alias":"task05","id":"005","startDate":"5 Feb 2024","finishDate":"20 Feb 2024","durationInDays":"15","responsible":"Eve"},{"name":"Implementasi Backend","alias":"task06","id":"006","startDate":"20 Feb 2024","finishDate":"10 Mar 2024","durationInDays":"20","responsible":"Frank"},{"name":"Integrasi API","alias":"task07","id":"007","startDate":"10 Mar 2024","finishDate":"20 Mar 2024","durationInDays":"10","responsible":"Grace"}]')
$tasksInLane('Pengujian', '[{"name":"Uji Satuan","alias":"task08","id":"008","startDate":"20 Mar 2024","finishDate":"30 Mar 2024","durationInDays":"10","responsible":"Henry"},{"name":"Uji Sistem","alias":"task09","id":"009","startDate":"30 Mar 2024","finishDate":"10 Apr 2024","durationInDays":"10","responsible":"Ivy"},{"name":"Uji Penerimaan Pengguna","alias":"task10","id":"010","startDate":"10 Apr 2024","finishDate":"20 Apr 2024","durationInDays":"10","responsible":"Jack"}]')
$tasksInLane('Peluncuran', '[{"name":"Persiapan Lingkungan Staging","alias":"task11","id":"011","startDate":"20 Apr 2024","finishDate":"30 Apr 2024","durationInDays":"10","responsible":"Kate"},{"name":"Peluncuran Produksi","alias":"task12","id":"012","startDate":"30 Apr 2024","finishDate":"5 Mei 2024","durationInDays":"5","responsible":"Leo"}]')
$dependency(task01, task02)
$dependency(task02, task03)
$dependency(task03, task04)
$dependency(task04, task05)
$dependency(task05, task06)
$dependency(task06, task07)
$dependency(task07, task08)
$dependency(task08, task09)
$dependency(task09, task10)
$dependency(task10, task11)
$dependency(task11, task12)
$finalize()
@enduml

Bagaimana Cara Kerja Kode Ini?

Mari kita uraikan sintaksnya:

1. !include https://static.visual-paradigm.com/plantuml-stdlib/pert-chart.puml

• Ini memuat sebuahperpustakaan diagram PERT khusus dari Visual Paradigm (Catatan: tidak berfungsi di editor PlantUML publik eksternal)

• Ini memungkinkan penggunaan fungsi khusus seperti$tasksInLane()dan$dependency().

2. judul Contoh Proyek Pengembangan IT

• Menetapkan judul diagram.

3. $tasksInLane(...)

• Mengelompokkan tugas berdasarkan tahap (misalnya, Persyaratan, Pengembangan).

• Setiap tugas mencakup:

  • nama: Label tugas

  • alias: Pengenal unik (digunakan dalam ketergantungan)

  • tanggalMulaidantanggalSelesai: Rentang waktu

  • durasiDalamHari: Durasi

  • penanggungjawab: Penanggungjawab

4. $dependency(...)

• Menentukan ketergantungan tugas (misalnya, task02 harus selesai sebelum task03 dimulai).

5. $finalize()

• Menyelesaikan diagram dan memastikan tata letak yang benar.

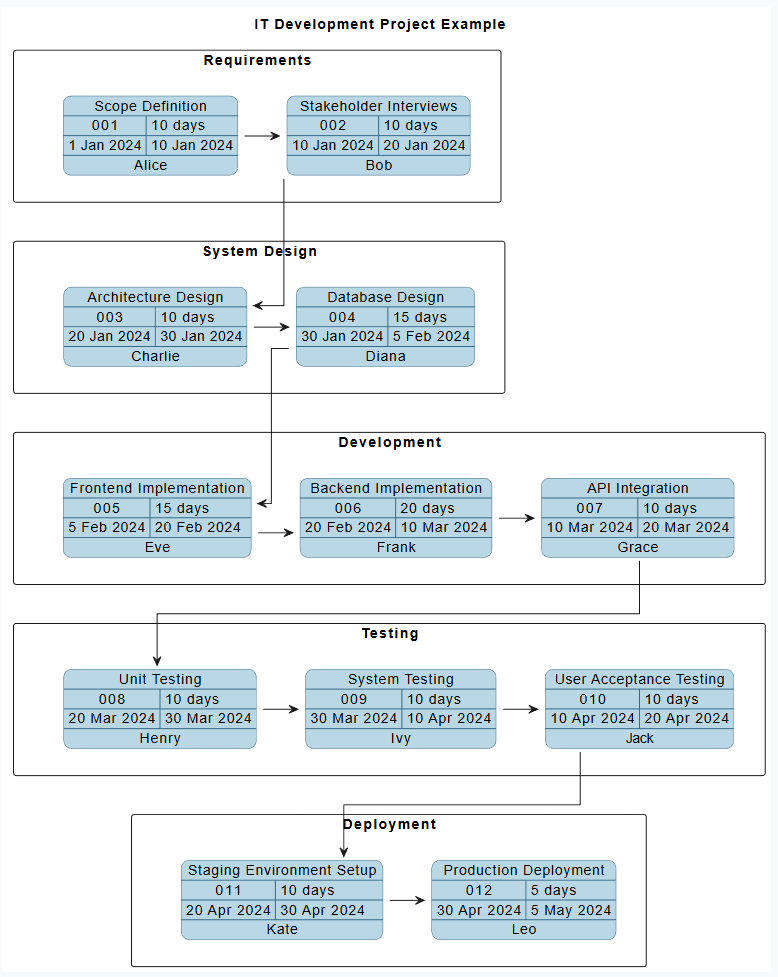

Output Visual: Apa yang Ditampilkan Diagram

Ketika dirender, diagram PERT menampilkan:

✅ Sebuah garis waktu horizontal dengan tahapan yang diberi label
✅ Setiap tugas sebagai kotak dengan tanggal mulai/selesai
✅ Panah yang menunjukkan aliran ketergantungan
✅ The jalur kritis ditebalkan dalam warna merah (atau mudah dikenali)

Dalam contoh kami:

• Jalur Kritis:
  Lingkup → Wawancara → Desain → DB → Frontend → Backend → API → Unit → Sistem → UAT → Staging → Produksi

• Durasi Total: ~75 hari

• Durasi Jalur Kritis: ~65 hari (dari 1 Januari hingga 5 Mei)

🚨 Wawasan Utama:
Jika ada tugas di jalur ini tertunda (misalnya, Backend memakan waktu lebih lama dari yang diharapkan), seluruh proyek akan tertunda.

Manfaat Praktis Penggunaan Diagram PERT dalam Proyek IT

Cara Menggunakan Ini dalam Proyek Anda

Panduan Langkah demi Langkah:

1. Tentukan Tahapan Proyek
   Bagi proyek IT Anda menjadi tahapan logis (misalnya, Perencanaan, Desain, Pengembangan, Uji Coba, Implementasi).

2. Daftar Semua Tugas
   Untuk setiap tahapan, daftar aktivitas spesifik, beri nama dan durasi.

3. Identifikasi Ketergantungan
   Tentukan tugas-tugas yang harus selesai sebelum tugas lain dimulai.

4. Tulis Kode PlantUML
   Gunakan templat di atas, ganti nama tugas dan tanggal sesuai kebutuhan.

5. Tempel ke Visual Paradigm
   Pada editor diagram berbasis AI, tempel blok kode tersebut.

6. Hasilkan dan Tinjau Diagram PERT
   Visual Paradigm menghasilkan grafik secara instan. Soroti jalur kritis dan analisis risiko.

7. Iterasi dan Sesuaikan
   Ketika timeline berubah, perbarui kode dan regenerasi grafik.

💡 Tips Pro: Gunakan komentar dalam PlantUML untuk menjelaskan keputusan, misalnya

' Tugas06 tertunda karena masalah API pihak ketiga

Keterbatasan dan Pertimbangan

Meskipun kuat, grafik PERT memiliki keterbatasan:

• ❌ Bukan untuk perencanaan jangka panjang (gunakan bersama grafik Gantt untuk visibilitas penuh)

• ❌ Mengasumsikan perkembangan linier — proyek dunia nyata memiliki pekerjaan paralel

• ❌ Durasi tetap — PERT mengasumsikan durasi yang diketahui, tetapi dalam TI, perkiraan sering berbeda

• ⚠️ Terlalu mengandalkan ketergantungan — dapat mengabaikan upaya paralel atau pekerjaan lintas tim

👉 Praktik Terbaik: Gabungkan PERT dengan grafik Gantt dan daftar risiko untuk tampilan yang lengkap.

Kesimpulan: Grafik PERT Sangat Penting untuk Manajemen Proyek IT Cerdas

Grafik PERT lebih dari sekadar diagram — itu adalah alat alat pendukung keputusan yang mengubah rencana proyek abstrak menjadi timeline visual yang dapat diambil tindakan. Dengan kekuatan PlantUML dan AI Visual Paradigm, bahkan anggota tim yang tidak teknis pun dapat membuat dan memahami diagram ini dengan cepat.

Dengan memanfaatkan contoh proyek pengembangan TI, kami telah menunjukkan bagaimana:

• Diagram PERT memodelkan ketergantungan dan jalur kritis

• PlantUML memungkinkan pembuatan cepat berbasis kode

• Visual Paradigm AI menyederhanakan pembuatan diagram tanpa perlu menggambar secara manual

✅ Kesimpulan Akhir

“Diagram PERT yang dibuat dengan baik mengubah proyek dari timeline yang samar menjadi peta jalan yang jelas — menunjukkan tidak hanya kapan suatu hal terjadi, tetapi kapan mereka harus terjadi.”

Gunakan panduan ini untuk membuat diagram PERT Anda sendiri untuk proyek TI apa pun — mulai dari pengembangan aplikasi hingga migrasi ke awan — dan beri kekuasaan kepada tim Anda dengan kejelasan, transparansi, dan kendali.

📚 Ingin Mencobanya Sendiri?

1. Buka Visual Paradigm

2. Pergi ke Obrolan Baru > Diagram PERT untuk Proyek TI

3. Tempel kode di atas atau sesuaikan untuk proyek Anda

4. Klik Hasilkan Diagram

5. Analisis jalur kritis dan sesuaikan jadwal sesuai kebutuhan

🎯 Anda sekarang memiliki cara cerdas, otomatis, dan dapat diskalakan untuk merepresentasikan jadwal proyek TI Anda — didukung oleh AI dan PlantUML.
