Estudio de caso: Modelado del flujo de envío de formularios con una máquina de estados finita

1. Contexto empresarial y motivación

Las aplicaciones web modernas (e-commerce, plataformas SaaS, paneles de administración, flujos de registro, herramientas de encuestas, etc.) casi siempre contienen uno o másflujos de envío de formularios.

Una acción aparentemente sencilla — «el usuario hace clic en Enviar» — en realidad oculta un árbol de decisiones sorprendentemente rico:

• campos faltantes o mal formados

• violaciones de reglas de negocio (edad < 18, correo duplicado, stock no disponible, cupón vencido…)

• verificaciones de seguridad (CSRF, límite de tasa, cebo)

• llamadas a servicios externos (pasarela de pagos, entrega de correo electrónico, generación de PDF)

• diferentes canales de comunicación para éxitos y fallos (mensaje en página, notificación emergente, correo electrónico, SMS)

Intentar expresar todas estas rutas utilizando únicamente cadenas de if-else conduce rápidamente acódigo espagueti, especialmente cuando el mismo formulario aparece en múltiples contextos (asistente, ventana emergente, aplicación móvil, punto final de API…).

Unamáquina de estados finita (FSM)ofrece una forma limpia, visual y comprobable de modelar este ciclo de vida.

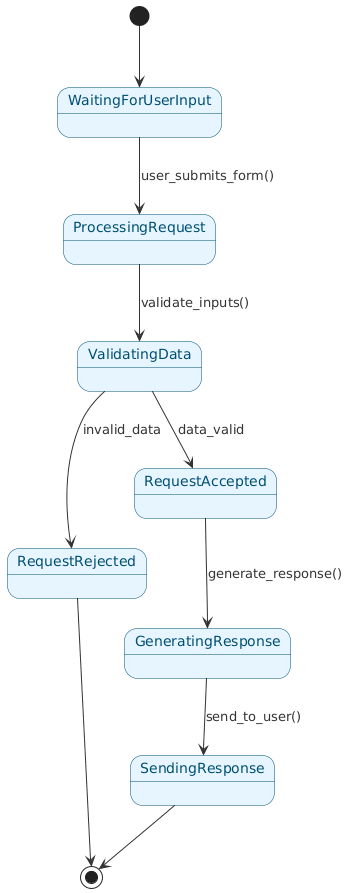

2. El diagrama de estados– Explicado línea por línea

[*] --> EsperandoEntradaUsuario

EsperandoEntradaUsuario --> ProcesandoSolicitud : usuario_envia_formulario()
ProcesandoSolicitud --> ValidandoDatos : validar_entradas()

ValidandoDatos --> SolicitudRechazada : datos_invalidos
ValidandoDatos --> SolicitudAceptada : datos_validos

SolicitudAceptada --> GenerandoRespuesta : generar_respuesta()
GenerandoRespuesta --> EnviandoRespuesta : enviar_al_usuario()

EnviandoRespuesta --> [*]

SolicitudRechazada --> [*]

Estados – Significado y responsabilidades

3. Conceptos clave de máquina de estados demostrados

4. Extensiones del mundo real (comunes en producción)

La mayoría de los sistemas reales superan rápidamente el diagrama mínimo. Adiciones típicas:

• LímiteDeTasaExcedido estado

• ErrorDelServidor / ErrorDelServicioExterno (pago rechazado, servidor SMTP caído…)

• AcciónAsincrónicaPendiente → EsperandoWebhook (Stripe, confirmación de entrega de correo electrónico)

• ParcialmenteEnviado / BorradorGuardado (wizards de múltiples pasos)

• SeNecesitaRevalidación (el usuario presionó “Atrás” en el wizard o el token expiró)

• SeRequiereConfirmación (doble confirmación, 2FA, aprobar pedido por administrador)

5. Patrones de implementación (independientes del lenguaje/framework)

6. Beneficios de pruebas y documentación

Debido a que el diagrama es pequeño y explícito, se convierte en una excelente fuente de verdad:

• Pruebas unitarias — un conjunto de pruebas por transición

• Pruebas de integración — camino feliz + cada rama de error

• Pruebas basadas en propiedades — generar entradas válidas/inválidas aleatorias

• Documentación viva — mantener el diagrama PlantUML en el repositorio

• Incorporación — los nuevos desarrolladores entienden el flujo en menos de 60 segundos

• Depuración — los registros pueden simplemente registrar «transicionó de ValidatingData → RequestRejected debido a invalid_data»

Resumen – Por qué esta patrón triunfa

La máquina de estados simple para envío de formularios resuelve elegantemente varios problemas clásicos:

• Elimina las pirámides anidadas profundamente de if-else

• Hace explícito y aplicable el orden de operaciones

• Separa la validación de las acciones comerciales de la entrega

• Proporciona una única fuente de verdad para el éxitoy caminos de fallo

• Escalable de manera razonable al agregar nuevos modos de fallo o pasos asíncronos

• Sirve como plano de código y como herramienta de comunicación con no desarrolladores

Incluso en 2025–2026, con programación asistida por IA y plataformas de bajo código, máquinas de estados explícitas para flujos de trabajo orientados al usuario siguen siendo una de las decisiones arquitectónicas de mayor impacto que puede tomar un equipo.

El Chatbot de Visual Paradigm AI es una herramienta diseñada para acelerar la creación, visualización y refinamiento dediagramas de máquinas de estados (y otros diagramas UML) mediante conversaciones en lenguaje natural.

Este chatbot — accesible en ubicaciones como chat.visual-paradigm.com o a través de la caja de herramientas de IA — actúa como un copiloto inteligente para modelar el comportamiento dinámico de los sistemas. Así es como ayuda a los usuarios (desarrolladores, arquitectos, analistas, estudiantes, propietarios de productos, etc.) según el tipo de flujo que representa la imagen de la interfaz de usuario:

Formas principales en que el chatbot de diagramas de máquinas de estados de Visual Paradigm AI ayuda

1. Generación instantánea de diagramas a partir de inglés sencillo

   • Describe el comportamiento deseado en oraciones normales (por ejemplo: «Crea una máquina de estados para un proceso de envío de formularios de usuario con estados: esperando entrada, procesando, validando, aceptado, rechazado, generando respuesta, enviando respuesta»).

   • La IA interpreta instantáneamente la descripción y produce un diagrama completo y conforme a estándares Diagrama de máquina de estados UML (con estados, transiciones, eventos/guardias, puntos de inicio/fin, etc.).

   • No es necesario arrastrar formas manualmente, dibujar flechas o recordar la notación UML exacta: el chatbot se encarga del diseño, las convenciones de nombres y la sintaxis correcta.

2. Conversacional y refinamiento iterativo

   • La interfaz de estilo de chat te permite refinar el diagrama paso a paso sin tener que empezar de nuevo:

     • “Agrega una transición de tiempo de espera desde ProcessingRequest de vuelta a WaitingForUserInput”

     • “Haz que RequestRejected muestre una acción de mensaje de error”

     • “Cambia la guardia de invalid_data a [errors.length > 0]”

     • “Incluye regiones ortogonales para registro y retroalimentación de la interfaz”

   • El diagrama se actualiza en tiempo real en el panel derecho mientras chateas, lo que hace que la exploración sea rápida y sin fricción.

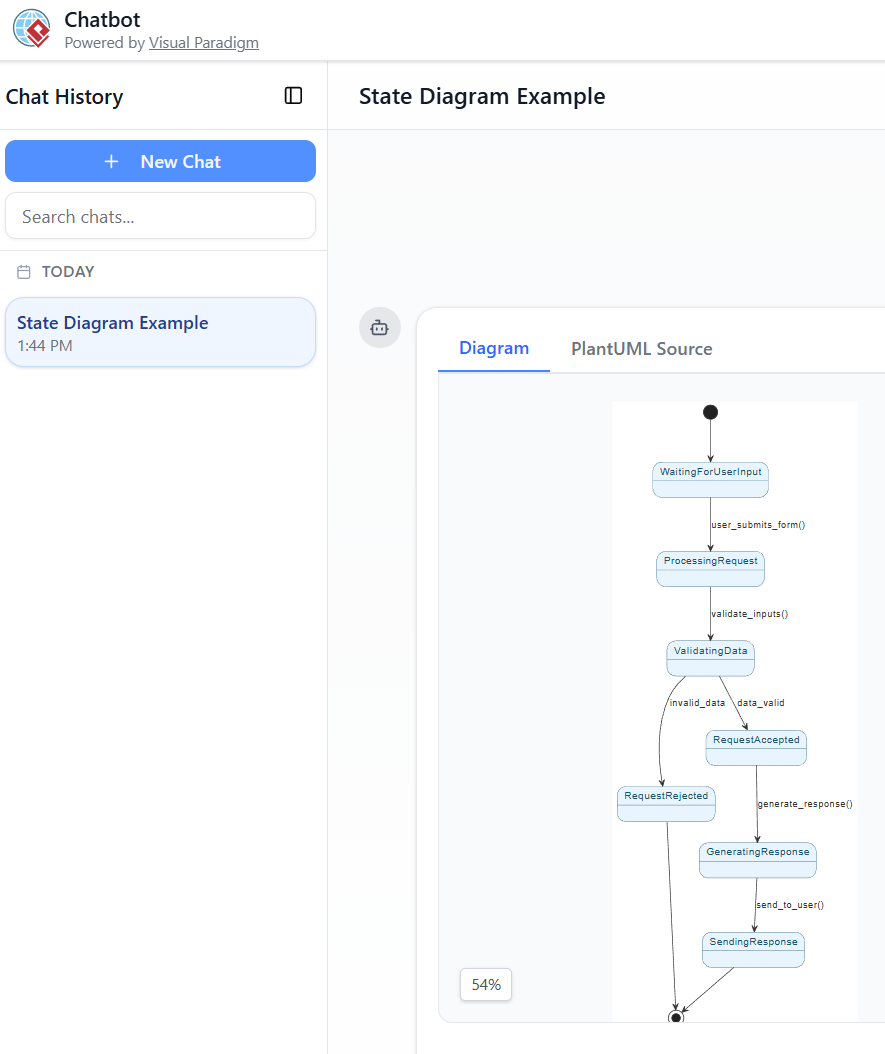

3. Vista lado a lado para claridad
   Como se puede ver en la captura de pantalla:

   • Lado izquierdo — Historial de chat (tus preguntas + respuestas de la IA)

   • Lado derecho — Diagrama renderizado en tiempo real + pestaña de código fuente de PlantUML
     Esta vista dual te permite:

   • Ver exactamente cómo tus palabras se convirtieron en elementos visuales

   • Inspeccionar/editar el código PlantUML generado si se desea

   • Detectar y corregir rápidamente malentendidos

4. Ayuda para el aprendizaje y la explicación

   • Pide al chatbot que explique partes del diagrama (“¿Qué significa la guardia data_valid aquí?” o “¿Por qué hay una transición desde ValidatingData hacia aceptado y rechazado?”).

   • Ideal para estudiantes que aprenden máquinas de estado o equipos que incorporan nuevos miembros al ciclo de vida de un sistema.

5. Prototipado rápido y validación

   • Ideal para el diseño en etapas tempranas: transforma ideas vagas (ticket de soporte, procesamiento de pedidos, flujo de inicio de sesión, máquina expendedora, gateway de pago, dispositivo IoT, etc.) en visualizaciones concretas en segundos.

   • Valida rápidamente si el comportamiento modelado coincide con los requisitos antes de invertir tiempo en código o especificaciones detalladas.

6. Exportación e integración

   • Los diagramas terminados pueden exportarse normalmente (PNG, SVG, PDF), guardarse en proyectos de Visual Paradigm o importarse en el editor completo de Visual Paradigm (de escritorio o en línea) para mejorarlos, colaborar, generar código o realizar simulaciones.

Ejemplo práctico que coincide con tu PlantUML anterior

Si pegas o describes el flujo de envío de formularios que discutimos anteriormente en este chatbot:

“Genera UML diagrama de máquina de estados: comienza en WaitingForUserInput → al llamar a user_submits_form() ir a ProcessingRequest → validate_inputs() → ValidatingData. Desde allí, si hay datos inválidos → RequestRejected, si los datos son válidos → RequestAccepted → generate_response() → SendingResponse → finalizar. También mostrar que RequestRejected termina.

La IA produciría una versión muy similar (o incluso más limpia) del diagrama mostrado en su captura de pantalla — pero representado nativamente en estilo UML, con rectángulos redondeados adecuados, diamantes para decisiones si fuera necesario, y diseño automático profesional.

¿Quién se beneficia más?

• Desarrolladores de software/arquitectos que modelan sistemas reactivos

• Estudiantes y educadores que enseñan/aprenden comportamientos basados en estados

• Analistas de negocios/propietarios de productos que desean visualizar flujos de trabajo sin herramientas de dibujo

• Cualquier persona que encuentre el dibujo manual de diagramas lento o propenso a errores

En resumen, este chatbot de IA elimina la mayor parte de la fricción mecánica de crear diagramas de estados, permitiéndote centrarte en pensar sobre comportamiento más que sobre píxeles y flechas. Es especialmente potente para trabajos iterativos y exploratorios — exactamente el estilo que el diseño de chat + diagrama de la captura de pantalla fomenta.

Si está utilizando activamente esta herramienta (o la está considerando), no dude en compartir un sistema/comportamiento específico que desee modelar — puedo ayudarle a crear buenos prompts para ello.
