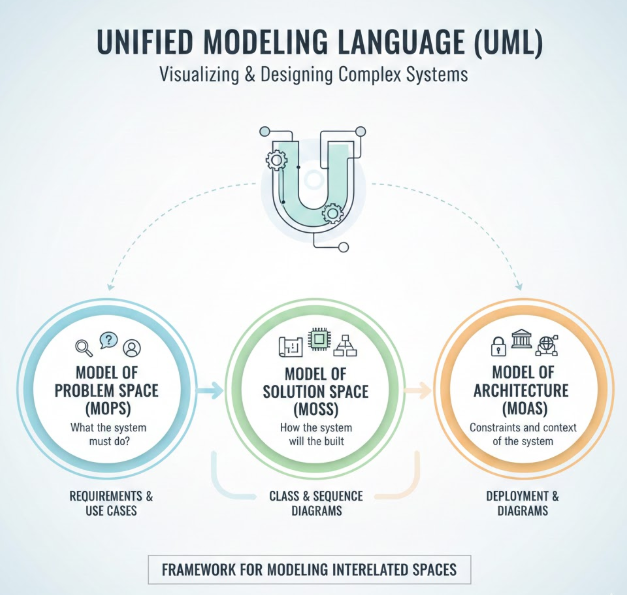

Die Unified Modeling Language (UML) ist ein Eckpfeiler der Softwaretechnik und bietet eine standardisierte Möglichkeit, komplexe Systeme zu visualisieren, zu entwerfen und zu dokumentieren. Im Kern ist UML nicht nur eine Reihe von Diagrammen – es ist ein Rahmenwerk zur Modellierung über drei miteinander verbundene Räume:
Modell des Problemsraums (MOPS) – Was was das System tun muss
Modell des Lösungsraums (MOSS) – Wie wie das System aufgebaut werden wird
Modell des Architekturraums (MOAS) – Einschränkungen und Kontext des Systems

Diese drei Räume bieten einen ganzheitlichen, rollenbasierten Ansatz für die Softwareentwicklung und bringen die Stakeholder – von Business-Analysten bis hin zu Systemarchitekten – mit einem gemeinsamen Verständnis der Projektziele, der Umsetzung und der technischen Grundlage in Einklang.
Hauptbeteiligte: Business-Analysten, Product Owner, Endnutzer
Ziel: Erfassung und Modellierung von Geschäftsanforderungen aus der Perspektive des Nutzers.
Dieser Raum konzentriert sich auf das Verständnis des Problembereichs—was das System erreichen muss. Es geht um Anforderungserhebung, Workflow-Modellierung und Definition von Geschäftsobjekten.
| Diagramm | Zweck |
|---|---|
| Use-Case-Diagramm | Visualisieren Sie die Interaktionen der Benutzer mit dem System; definiert funktionale Anforderungen. |
| Aktivitätsdiagramm | Modellieren Sie Geschäftsprozesse, Entscheidungspunkte und Workflows. |
| Klassendiagramm (Domänenmodell) | Stellen Sie wichtige Geschäftsentitäten (z. B. Kunde, Bestellung, Rechnung) und ihre Beziehungen dar. |
| Sequenzdiagramm (Benutzerzentriert) | Zeigen Sie, wie Benutzer schrittweise mit Systemkomponenten interagieren. |
| Zustandsautomatendiagramm | Definieren Sie den Lebenszyklus und die Zustandsübergänge kritischer Geschäftsobjekte. |
| Interaktionsübersichtsdiagramm | Höheres-level-Übersicht über mehrere Interaktionsflüsse. |
✅ Warum es wichtig ist: MOPS stellt sicher, dass die Software das richtige Problem löst. Ohne sie könnten Entwickler etwas erstellen, das technisch funktioniert, aber die Bedürfnisse der Benutzer nicht erfüllt.
Hauptbeteiligte: Systemarchitekten, Softwareentwickler, Ingenieure
Ziel: Übersetzen Sie Anforderungen in ein technisches Bauplan für die Umsetzung.
Hier kommt die technische Umsetzung ins Spiel. MOSS konzentriert sich darauf, wie das System strukturiert sein wird und wie Komponenten während der Laufzeit interagieren.
| Diagramm | Zweck |
|---|---|
| Detaillierte Klassendiagramme | Enthalten Datentypen, Methodensignaturen, Sichtbarkeit und Beschränkungen. |
| Sequenzdiagramm (technisch) | Modellieren Sie Objektinteraktionen mit präziser Zeitsteuerung und Nachrichtenübertragung. |
| Objektdiagramm | Zeigen Sie tatsächliche Objektinstanzen und ihre Beziehungen zur Laufzeit an. |
| Zustandsautomatendiagramm (technisch) | Modellieren Sie komplexe Zustandslogik mit Schutzbedingungen und Übergängen. |
| Kompositstrukturdiagramm | Enthüllen Sie die interne Struktur von Komponenten und Zusammenarbeiten. |
| Zeitdiagramm | Analysieren Sie das Verhalten über die Zeit hinweg – ideal für Echtzeit-Systeme oder leistungskritische Logik. |
✅ Warum es wichtig ist: MOSS schließt die Lücke zwischen abstrakten Anforderungen und konkretem Code. Es ist entscheidend für Entwickler, um zu verstehen wie das System korrekt und effizient zu bauen.
Hauptbeteiligte: Systemarchitekten, DevOps-Engineer, Projektmanager, Unternehmens-IT
Ziel: Definieren Sie die strukturellen und umweltbedingten Beschränkungen des Systems – Skalierbarkeit, Sicherheit, Bereitstellung und Wiederverwendbarkeit.
MOAS wird oft als der „Hintergrund“ Raum bezeichnet, da er sowohl MOPS als auch MOSS unterstützt. Er definiert das Großbild: wo das System läuft, wie es skaliert und welche Standards es einhalten muss.
| Diagramm | Zweck |
|---|---|
| Komponentendiagramm | Zeigen Sie, wie Softwarekomponenten organisiert und voneinander abhängen. |
| Bereitstellungsdigramm | Modellieren Sie physische Hardware, Knoten und Netzwerktopologie. |
| Paketdiagramm (Hoch-Level) | Stellen Sie Schichten (z. B. Benutzeroberfläche, Dienst, Daten) und Abhängigkeiten dar. |
| Profil-Diagramm | Definieren Sie benutzerdefinierte Stereotypen, Einschränkungen und Metadaten (z. B. <<sicher>>, <<hochleistungsfähig>>). |
| Kompositstruktur-Diagramm (Architekturblick) | Zeigen Sie die interne Struktur komplexer Komponenten oder Dienste an. |
✅ Warum es wichtig ist: MOAS stellt sicher, dass das System robust, skalierbar, sicher und wartbar—kritisch für enterprise-Grade-Anwendungen.
| UML-Diagramm | MOPS (Analyst) | MOSS (Designer) | MOAS (Architekt) |
|---|---|---|---|
| Anwendungsfalldiagramm | ⭐⭐⭐⭐⭐ | – | ⭐ |
| Aktivitätsdiagramm | ⭐⭐⭐⭐⭐ | ⭐⭐ | ⭐ |
| Klasse | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐ |
| Sequenz | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐ |
| Komponente | ⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Bereitstellung | ⭐⭐ | ⭐⭐ | ⭐⭐⭐⭐⭐ |
| Paket | ⭐⭐⭐ | ⭐⭐ | ⭐⭐⭐⭐ |
🎯 Einblick:Das gleiche Diagramm kann je nach Kontext mehrere Zwecke erfüllen. Zum Beispiel ist ein Klassendiagrammin MOPS ist ein Domänenmodell; in MOSS wird es zu einer detaillierten technischen Klasse; in MOAS hilft es, Komponentengrenzen zu definieren.
Während UML die Struktur bereitstellt, Visual Paradigmhebt es durch die Integration von Künstliche Intelligenz (KI)um jeden Phase des Modellierungslebenszyklus zu beschleunigen und zu verbessern – insbesondere über die drei Bereiche hinweg.
Problem:Die Erstellung umfassender Anwendungsfälle aus natürlicher Sprache ist zeitaufwendig.
KI-Lösung von Visual Paradigm:Geben Sie eine Benutzerstory oder eine freie Textbeschreibung ein (z. B. „Als Kunde möchte ich meinen Auftrag verfolgen“) → Die KI generiert innerhalb von Sekunden ein vollständiges Anwendungsfalldiagramm, Aktivitätsfluss, und Sequenzdiagrammin Sekunden.
Auswirkung:Beschleunigt das MOPS-Modellieren – Business Analysten können Anforderungen schnell mit visuellen Modellen überprüfen.
Eingabe:Beschreiben Sie eine Systemfunktion in einfacher Sprache (z. B. „Das System muss Benutzer über E-Mail und Passwort authentifizieren, Sitzungstoken speichern und Zugriffsrechte überprüfen.“)
KI-Aktion:Visual Paradigm generiert automatisch:
Ein Klassendiagramm mit Benutzer, Sitzung, AuthService, usw.
Eine Komponentendiagramm zeigt das Authentifizierungsmodul.
Sequenzdiagramme für Anmeldung und Sitzungsüberprüfung.
Auswirkung: Reduziert den manuellen Modellierungsaufwand um bis zu 70 % und ermöglicht eine schnellere Übergang von MOPS zu MOSS.
Sobald eine detailliertes Klassendiagramm im MOSS erstellt wird, kann Visual Paradigm AI:
Generiere vollständige Java, C#, Python oder TypeScript Code-Skelette.
Füge Anmerkungen hinzu (z. B. @Entity, @PostMapping) basierend auf dem Modell.
Vorteil: Entwickler können direkt mit dem Codieren beginnen, mit minimalem Boilerplate.
Visual Paradigm AI analysiert:
Bestehende Komponenten- und Bereitstellungsdigramme.
Leistungs-, Sicherheits- und Skalierbarkeitsanforderungen.
Ausgabe: AI schlägt vor:
Optimal Bereitstellungstopologie (z. B. Mikrodienste gegenüber Monolithen).
Empfohlene Cloud-Dienste (AWS, Azure, GCP).
Sicherheitsmuster (z. B. OAuth2, JWT).
Auswirkung: Hilft Architekten in MOAS bei der Erstellung von datenbasierten, best-practice-Entscheidungen.
Funktion: „Beschreiben Sie in einfacher Sprache, und ich zeichne es.“
Beispiel: Typ: „Zeigen Sie, wie ein Benutzer eine Bestellung aufgibt, per Kreditkarte bezahlt und eine Bestätigungs-E-Mail erhält.“
Ergebnis: AI generiert:
Ein Use-Case-Diagramm
Ein Aktivitätsdiagramm des Bestellprozesses
Ein Sequenzdiagramm mit Benutzer, Bestell-Service, Zahlungsgateway, E-Mail-Service
Anwendungsfall: Ideal für querschnittliche Teams—nicht-technische Stakeholder können bei der Modellierung mitwirken.
| Vorteil | Wie Visual Paradigm + KI liefert |
|---|---|
| Schnellere Anforderungserhebung | KI wandelt Benutzerstories in Diagramme innerhalb von Sekunden um. |
| Verringerte Modellierungsfehler | KI überprüft die Konsistenz über Diagramme hinweg (z. B. stimmen Klassennamen in allen Modellen überein). |
| Verbesserte Zusammenarbeit | Nicht-technische Stakeholder können über natürliche Sprache mitwirken. |
| Nahtloser Übergang zwischen Räumen | KI stellt sicher, dass die Modelle in MOPS, MOSS und MOAS abgestimmt sind. |
| Skalierbar für Unternehmen | KI unterstützt große Modelle, automatisierte Dokumentation und Prüfverläufe. |
Die drei Modellierungs-Räume (MOPS, MOSS, MOAS) bieten einen strukturierten, rollenbasierten Ansatz für die Softwaregestaltung – und gewährleisten die Abstimmung von Geschäftsbedürfnissen bis hin zur technischen Umsetzung und Unternehmensarchitektur.
Aber in der heutigen schnelllebigen Entwicklungslandschaftist manuelles Modellieren nicht mehr ausreichend.
Visual Paradigm, mit seinemKI-gestützten Modellierungs-Engine, verwandelt UML von einem Dokumentationswerkzeug in einedynamische, intelligente Designplattform. Sie befähigt:
Geschäftsanalystenschneller Anforderungen zu erfassen,
Entwicklerpräzise umzusetzen,
Architektenstrategische Entscheidungen mit Vertrauen zu treffen.
💡 Letzter Gedanke:
„UML sagt Ihnen, was gebaut werden soll. KI sagt Ihnen, wie es gebaut werden soll – schneller, intelligenter und besser.“
MitVisual Paradigm + KI, ist die Zukunft der Softwaremodellierung nicht nur visuell – sie ist intelligent, kooperativ und vollständig automatisiert.
📌 Probieren Sie es selbst:
Besuchen Siehttps://www.visual-paradigm.com und erkunden Sie die KI-gestützten UML-Modellierungswerkzeuge. Beginnen Sie mit einer einfachen Benutzerstory und beobachten Sie, wie die KI Ihr vollständiges Systemmodell in Sekunden generiert.
🧠 Pro-Tipp:Verwenden Sie dieKI-Assistent in Visual Paradigm, um Diagramme aus reinem Text zu generieren – ideal für agile Teams, Start-ups und Enterprise-Architekten gleichermaßen.
Befähigen Sie Ihr Team. Modellieren Sie klar. Bauen Sie mit Vertrauen. Mit Visual Paradigm und KI ist die Zukunft des Software-Designs hier. 🚀
