So erstellen Sie sofort vollständige C4-Modelle mit KI in Visual Paradigm

Die Dokumentation moderner Softwarearchitektur ist ein Ausbalancieren. Sie benötigen Übersichtsdarstellungen für Stakeholder und detaillierte Komponentenkarten für Ingenieure. Das C4-Modell (Kontext, Container, Komponenten, Code) ist für diesen hierarchischen Ansatz zur Branchenstandards geworden, doch die manuelle Erstellung und Pflege dieser Diagramme ist oft komplex, zeitaufwendig und fehleranfällig.

Visual Paradigm Desktop hat eine bahnbrechendeKI-Diagramm-Generator die das Problem der „leeren Leinwand“ löst. Durch die Nutzung künstlicher Intelligenz können Sie nun die vollständige C4-Modell-Suite – einschließlich Systemkontext, Containern, Komponenten, Landschaft, Dynamik und Bereitstellungsdigrammen – einfach durch Angabe eines Themas generieren.

Dieser Tutorial führt Sie Schritt für Schritt durch den Prozess der Nutzung dieses leistungsfähigen Tools zur Automatisierung Ihrer Architekturdokumentation.

Verständnis der KI-C4-Funktionen

Bevor Sie die Schritte durchgehen, ist es wichtig zu verstehen, was dieses Tool abdeckt. Der KI-Diagramm-Generator ermöglicht die Erstellung von sechs unterschiedlichen architektonischen Ansichten:

• Systemkontext: Übersichtsansicht für nicht-technische Stakeholder.
• Container: Übersichtsansicht auf technischer Ebene, die Anwendungen und Datenspeicher zeigt.
• Komponenten: Detaillierte Ansicht der internen Struktur eines Containers.
• Landschaft: Ein übergreifender Blick auf Systeme im Unternehmen.
• Dynamik: Wie die Elemente in der Architektur zur Laufzeit miteinander interagieren.
• Bereitstellung: Zuordnung von Softwarecontainern zu Infrastrukturknoten.

Schritt-für-Schritt-Tutorial: Erstellung Ihres C4-Modells

Folgen Sie diesen Schritten, um umfassende architektonische Diagramme in Sekunden mit Visual Paradigm Desktop zu erstellen.

Schritt 1: Zugriff auf das KI-Tool

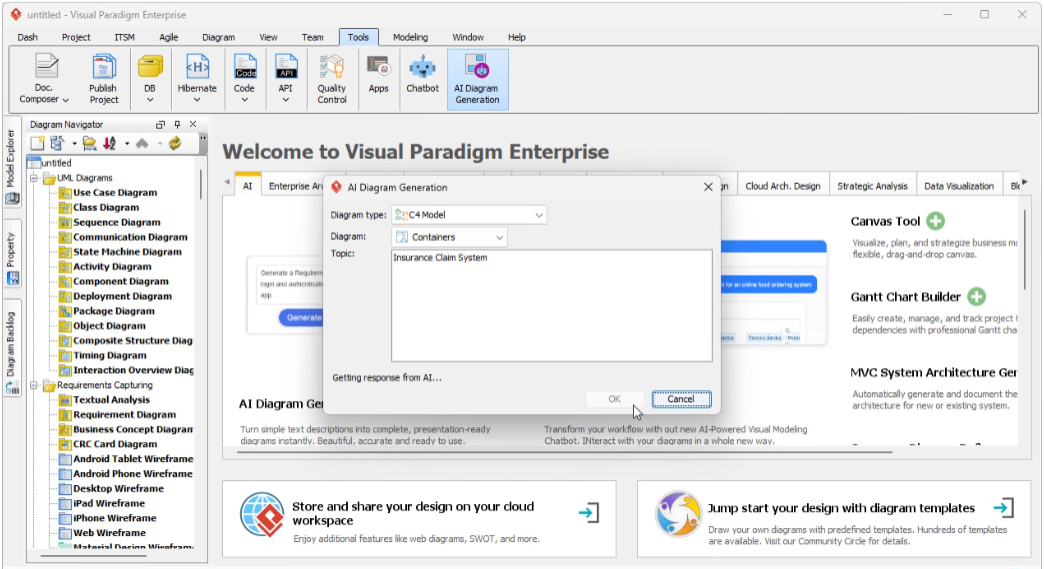

Öffnen Sie Visual Paradigm Desktop. Navigieren Sie in der Hauptoberfläche zur Symbolleiste oben auf dem Bildschirm.

1. Klicken Sie aufWerkzeuge.
2. Wählen SieKI-Diagrammerstellungaus dem Dropdown-Menü aus.

Schritt 2: Diagrammkategorie auswählen

Der KI-Generator unterstützt verschiedene Diagrammierungsstandards. Um sich auf die architektonische Modellierung zu konzentrieren:

1. Im Menü für Diagrammtypen suchen und auswählenC4-Modell.

Schritt 3: Ihr C4-View auswählen

Entscheiden Sie, welches Abstraktionsniveau Sie benötigen. Sie sind nicht auf nur eine beschränkt; der einheitliche Workflow ermöglicht es Ihnen, sie einzeln nach Bedarf zu generieren.

1. Wählen Sie den spezifischen C4-Diagrammtyp aus, den Sie erstellen möchten (z. B.C4-Systemkontextdiagramm oder C4-Container-Diagramm).

Schritt 4: Ihr System definieren

Dies ist der kritischste Schritt. Sie müssen der KI einen Prompt oder ein Thema bereitstellen.

1. Geben Sie ein Themaoder eine Beschreibung des Systems, das Sie architektonisch gestalten (z. B. „Online-Banking-System mit Betrugserkennung“).
2. (Optional) Definieren Sie die Zielgruppeum die Komplexität zu leiten (z. B. Allgemeine Leser gegenüber Ingenieuren).

Schritt 5: Generieren und verfeinern

Klicken Sie auf die Generierungsschaltfläche. Die KI verarbeitet Ihre Anfrage und ordnet Ihre Beschreibung sofort den ausgewählten C4-Niveaustandards zu.

Hinweis:Das Ergebnis ist kein statisches Bild, sondern ein bearbeitbares Diagramm. Sie können jetzt Ihre Zeit darauf verwenden, das Modell zu verfeinern und zu validieren, anstatt von Grund auf Kästchen und Pfeile zu zeichnen.

Richtlinien für effektives KI-Modellieren

Um die besten Ergebnisse vom KI-Diagramm-Generator zu erhalten, befolgen Sie diese Best Practices:

• Seien Sie bei Themen präzise:Je mehr Kontext Sie in Ihrer Themenbeschreibung bereitstellen, desto genauer wird der erste Entwurf sein. Statt „E-Commerce“ versuchen Sie „E-Commerce-Plattform auf Basis von Microservices mit Stripe-Zahlungsintegration und Bestandsverwaltung.“
• Respektieren Sie die Hierarchie: Beim Generieren eines Systemkontext Diagramm, konzentrieren Sie sich bei Ihrer Beschreibung auf externe Benutzer und Systeme. Wenn Sie ein Komponente Diagramm, konzentrieren Sie sich bei Ihrer Beschreibung auf interne Logik und Dienste.
• Auf Übereinstimmung mit Standards prüfen: Die KI ist auf C4-Standards trainiert, aber überprüfen Sie die Ausgabe immer, um sicherzustellen, dass sie der spezifischen Sprache Ihres organisatorischen Fachgebiets entspricht.

Beispiele für KI-generierte Ausgaben

Der KI-Diagramm-Generator verändert den Workflow grundlegend, indem er nahezu sofortige Ausgangspunkte bereitstellt. Hier sind Szenarien dessen, was Sie generieren können:

Szenario 1: Der große Überblick

Eingabe: „Corporate Intranet-Portal“ als ein Systemlandschafts-Diagramm.
Ausgabe: Die KI generiert ein Diagramm, das das Intranet-System in der Mitte zeigt, umgeben von Mitarbeitern (Benutzern), dem Active Directory-System, HR-Systemen und externen Cloud-Anbietern, wodurch der unternehmensweite Kontext visualisiert wird.

Szenario 2: Technischer Tiefgang

Eingabe: „Bestellverarbeitungsdienst“ als ein C4-Komponenten-Diagramm.
Ausgabe: Die KI dringt in das spezifische Container ein und generiert Komponenten wie den „Bestell-Controller“, den „Bestandsdienst-Client“, den „Zahlungsprozessor“ und die „Datenbank-Repository“, inklusive gerichteter Beziehungen.

Tipps und Tricks

Nutzen Sie diese Optimierungstipps, um das volle Potenzial des C4-KI-Generators auszuschöpfen:

• Schnelles Umschalten: Der einheitliche Workflow ermöglicht es Ihnen, schnell zwischen den sechs C4-Sichten umzuschalten. Wenn Sie gerade ein Kontext Diagramm generiert haben, wechseln Sie sofort auf die Art Container mit demselben Thema, um Ihre Dokumentation konsistent zu halten.
• Richten Sie Ihre Zielgruppe gezielt aus: Nutzen Sie die Zielgruppenauswahl-Funktion strategisch. Wählen Sie „Executives“ für Kontextdiagramme, um sie einfach zu halten, und „Engineers“ für Komponenten-/Bereitstellungsdiagramme, um technische Genauigkeit sicherzustellen.
• Bereitstellungskarte: Verwenden Sie die C4-Bereitstellungsdiagramm -Generator, um sofort sichtbar zu machen, wie Ihre Software-Container auf die Infrastruktur abgebildet werden, wodurch Stunden an manueller Infrastrukturabbildung eingespart werden.

Durch die Automatisierung der ersten Erstellung dieser Diagramme ermöglicht Visual Paradigm Software-Teams, sich auf architektonische Entscheidungen zu konzentrieren, anstatt sich mit den Mechaniken des Zeichnens zu beschäftigen, wodurch die Dokumentation stets umfassend und aktuell bleibt.
