In der modernen Softwareentwicklung ist die Ausrichtung vonfunktionalen AnforderungenanSystemarchitekturvon entscheidender Bedeutung – insbesondere in komplexen, sich ständig verändernden Umgebungen. Die Use-Case-Modellierung erfasstwas das System tut, während das C4-Modell visualisiertwie es strukturiert ist. Zusammengefasst bilden sie einen leistungsfähigen, ganzheitlichen Ansatz für die Softwaregestaltung, der die Kommunikation verbessert, die Rückverfolgbarkeit gewährleistet und agile, skalierbare Entwicklung unterstützt.

Dieser Leitfaden untersucht die Integration vonUse-Case-Modellierung– einer Verhaltensanalyse-Technik – und das C4-Modell– einem strukturellen Visualisierungsrahmen – mit einer schrittweisen Methodik, realen Beispielen und praktischer Unterstützung überVisual Paradigm’s all-in-one-KI-Plattform.
Die Use-Case-Modellierung ist eine UML-(Unified Modeling Language)-Technik, die verwendet wird, um das funktionale Verhalten eines Systems aus der Sicht des Benutzers zu identifizieren, zu beschreiben und zu dokumentieren. Sie konzentriert sich auf die Interaktionen zwischenAktoren (Benutzern oder externen Systemen) und dem System, um bestimmte Ziele zu erreichen.
| Element | Beschreibung |
|---|---|
| Aktoren | Externe Entitäten (Menschen, Systeme, Geräte), die mit dem System interagieren. Können primär (Initiatoren von Use Cases) oder sekundär (unterstützende Rollen) sein. |
| Use Cases | Beschreibungen von Systemverhalten, die Wert für einen Akteur liefern. Jeder Use Case stellt ein Ziel dar (z. B. „Bestellung aufgeben“). |
| Use-Case-Diagramme | Visuelle Darstellungen, die Akteure, Use Cases und Beziehungen wie folgt zeigen: • <<include>>: Obligatorische Einbeziehung eines Use Cases innerhalb eines anderen.• <<extend>>: Optionale Erweiterung eines Basis-Use Cases unter bestimmten Bedingungen. |
| Szenarien | Spezifische Ausführungswege durch einen Use Case, einschließlich: • Hauptablauf: Normaler, erfolgreicher Pfad. • Alternative Abläufe: Varianten oder Ausnahmen. • Ausnahmeabläufe: Fehlerbedingungen. |
📌 Best Practice: Verwenden Sie textuelle Beschreibungen (z. B. im Format)Use-Case-SpezifikationFormat) zusammen mit Diagrammen, um das vollständige Verhalten zu erfassen, insbesondere für komplexe Abläufe.
Entwickelt von Simon Brown, dasC4-Modellbietet eine strukturierte, hierarchische Methode, um Softwarearchitektur auf vier Abstraktionsstufen zu visualisieren – jeweils angepasst an eine unterschiedliche Zielgruppe.
| Ebene | Name | Beschreibung | Zielgruppe |
|---|---|---|---|
| Ebene 1 | Kontext | Übersichtsebene: System, seine Benutzer und externe Systeme. Zeigt die wichtigsten Interaktionen. | Interessenten, Business-Analysten, Product-Owner |
| Ebene 2 | Container | Teilt das System in bereitstellbare Komponenten (z. B. Webanwendungen, APIs, Datenbanken) auf. Zeigt die Technologie-Stack. | Architekten, Entwickler |
| Ebene 3 | Komponenten | Interne Struktur von Containern: Module, Dienste, Bibliotheken. Fokussiert auf Verantwortung und Interaktion. | Technische Teams, Entwickler |
| Ebene 4 | Code | Klassendiagramme, Sequenzdiagramme oder tatsächlicher Code. Zeigt die Implementierungsebene des Designs. | Entwickler (optional, oft automatisch generiert) |
🔍 Kernprinzip: Diagrams als Code– Speichern Sie Diagramme in der Versionskontrolle mit textbasierten Tools wie PlantUML oder Structurizr.

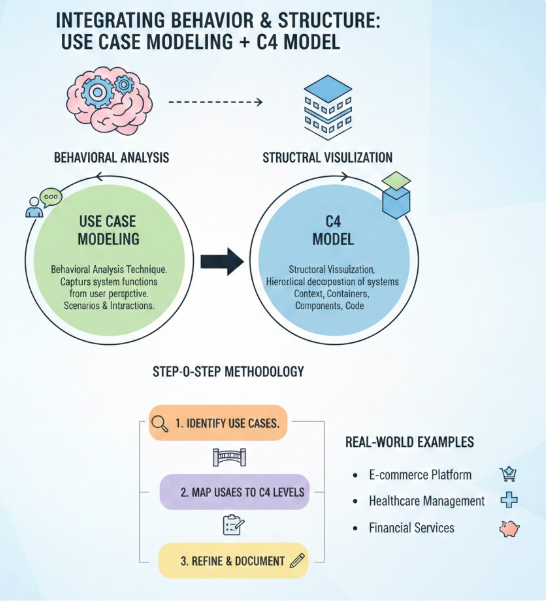

Während Use-Cases definierenVerhalten, definiert C4Struktur. Die Integration erzeugt eine nachvollziehbare, kohärente Design-Pipeline von Geschäftszielen bis hin zum Code.
| Vorteil | Erklärung |
|---|---|
| Verbesserte Kommunikation | Business-Interessenten verstehen Anwendungsfälle; technische Teams verstehen C4. Zusammen schließen sie Lücken. |
| Frühe Risikodetektion | Nicht abgestimmte Anwendungsfälle können architektonische Schwächen aufzeigen (z. B. ein Anwendungsfall, der Echtzeitdaten erfordert, aber kein Nachrichten-Queue-System besitzt). |
| Nachvollziehbarkeit und Compliance | Verknüpfe Anwendungsfälle mit Komponenten und Code – unerlässlich für Audits, Vorschriften (z. B. DSGVO, HIPAA) und Änderungsmanagement. |
| Agile und iterative Ausrichtung | In Sprints die Anwendungsfälle verfeinern und die C4-Diagramme parallel aktualisieren. Unterstützt kontinuierliche Bereitstellung. |
| Skalierbarkeit und Wiederverwendbarkeit | Die C4-Hierarchie skaliert von Startups bis hin zu Unternehmen; Anwendungsfälle stellen sicher, dass keine Funktionalität bei der Dekomposition verloren geht. |
🚩 Vermeide die Integration, wenn: Das System ist ein einfacher Skript, Prototyp oder ein Werkzeug mit geringer Komplexität, bei dem die vollständige Modellierung zusätzlichen Aufwand verursacht.
| Szenario | Warum es funktioniert |
|---|---|
| Frühe Projektphasen | Richte die Geschäftsziele mit der architektonischen Vision aus, bevor mit der Programmierung begonnen wird. |
| Großskalige Systeme (Microservices, Unternehmensanwendungen) | Anwendungsfälle helfen, Dienstgrenzen und Datenflüsse zu identifizieren. |
| Querschnitts-Teams | Business-Analysten schreiben Anwendungsfälle; Architekten erstellen C4-Modelle – Zusammenarbeit wird einfach. |
| Refactoring oder Legacy-Dokumentation | Analysiere bestehendes Verhalten (Anwendungsfälle) und ordne es der aktuellen Struktur (C4) zu, um die Migration zu planen. |
| Agile Sprints | Aktualisieren Sie Use Cases und verfeinern Sie die C4-Diagramme in jedem Sprint für sich verändernde Anforderungen. |
Befolgen Sie diesen bewährten Workflow, um die Use-Case-Modellierung mit dem C4-Modell zu integrieren:
Ermittlung funktionaler Anforderungen
Führen Sie Interviews oder Workshops mit Stakeholdern durch.
Identifizieren Sie Akteure und ihre Ziele.
Erstellen Sie Use-Case-Diagramme und detaillierte Use-Case-Spezifikationen (einschließlich Abläufe, Voraussetzungen, Nachbedingungen).
Abbildung auf C4-Kontext (Ebene 1)
Platzieren Sie das System als zentrales Feld.
Fügen Sie Akteure (z. B. „Kunde“, „Admin“) und externe Systeme (z. B. „Zahlungsgateway“) hinzu.
Beschriften Sie Interaktionspfeile mit Use-Case-Namen (z. B. „Geld überweisen“, „Bestellung aufgeben“).
Zerlegen in Container (Ebene 2)
Weisen Sie Use-Case-Verantwortlichkeiten Containern zu.
Beispiel: „Anmelden“ → Web-App-Container
„Zahlung verarbeiten“ → API-Gateway + Zahlungsdienst
Verwenden Sie Abhängigkeitspfeile, um die Kommunikation (synchron/asynchron) darzustellen.
Zerlegen in Komponenten (Ebene 3)
Definieren Sie für jeden Container interne Komponenten.
Weisen Sie Use-Case-Abläufe Komponenten-Interaktionen zu.
Verwenden Sie Sequenzdiagramme , um Schritt-für-Schritt-Verhalten darzustellen (z. B. „Kunde meldet sich an → Auth-Service validiert → Sitzung erstellt“).
Fügen Sie Code-Ebene-Details hinzu (optional, Ebene 4)

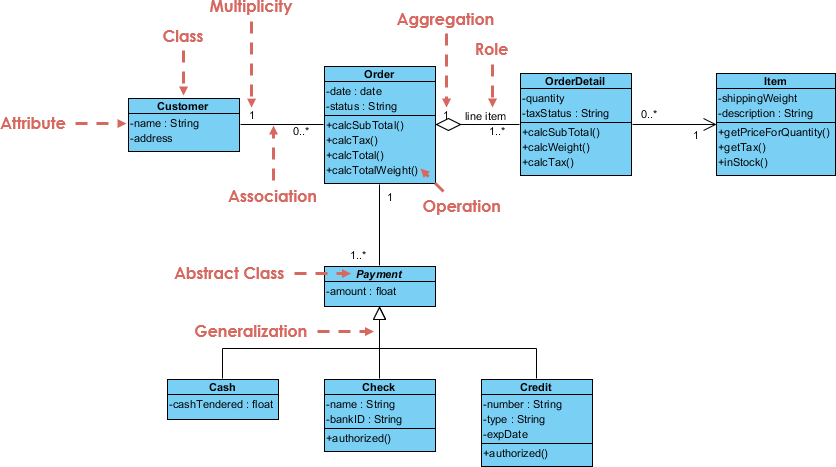

Generieren Sie Klassendiagramme für zentrale Komponenten.
Zeigen Sie Klassen, Methoden und Beziehungen, die mit Use-Case-Schritten verknüpft sind.
Beispiel: OrderService.processOrder()entspricht dem Anwendungsfall „Bezahlvorgang abschließen“.
Iterieren und validieren
Mit den Stakeholdern besprechen: „Unterstützt die Architektur alle Anwendungsfälle?“
Grenzfälle simulieren (z. B. „Was geschieht, wenn die Zahlung fehlschlägt?“).
Diagramme bei Bedarf umgestalten.
Dokumentation als Code
Verwenden Sie PlantUML, Structurizr, oder Visual Paradigm , um Diagramme im Textformat zu speichern.
Versionskontrolle dafür gemeinsam mit dem Quellcode durchführen.
💡 Pro-Tipp: Verwenden Sie konsistente Namenskonventionen (z. B.
Benutzer→Kunde,System→Banking-App) zur Aufrechterhaltung der Klarheit über alle Ebenen hinweg.
| Konzept | Wie anwenden |
|---|---|
| Abstraktionsstufen | Verwenden Sie den Zoom-in-Ansatz von C4: beginnen Sie mit dem Kontext und gehen Sie dann schrittweise tiefer. Anwendungsfälle leiten jede Ebene an. |
| Beziehungen | In Nutzungsszenarien: <<einschließen>> und <<erweitern>>. In C4: Pfeile mit Beschriftungen verwenden (z. B. „HTTP POST“, „asynchrones Ereignis“). |
| Systemgrenzen | Definieren Sie das System in C4-Kontext klar. Stellen Sie sicher, dass Nutzungsszenarien im Rahmen bleiben. |
| Verhaltensüberlagerungen | Begleiten Sie C4-Diagramme mit Nutzungsszenario-IDs (z. B. UC-001: Überweisung) zur Nachverfolgbarkeit. |
| Werkzeuge und Notation | Verwenden Sie Kästchen (C4), Linien (Abhängigkeiten) und Symbole (Aktoren). Integrieren Sie UML-Elemente (z. B. <<Aktoren>>) in Kontextdiagrammen. |
✅ Goldene Regel: Die Architektur sollte ermöglichenNutzungsszenarien – nicht sie einschränken.
Aktor: Kunde
Nutzungsszenario: Gelder überweisen
Hauptablauf: Authentifizieren → Quell-/Zielkonto auswählen → Betrag eingeben → Bestätigen → Überweisen
Ausnahme: Unzureichendes Guthaben → Fehler anzeigen
Erweitert: Betrugsprüfung durchführen (wenn Betrag > 5000 $)
| Ebene | Diagrammdetail |
|---|---|
| Zusammenhang | „Banking-App“ ↔ „Kunde“ (über Web), „externe Bank“ (über API) → Pfeil beschriftet: „Gelder überweisen“ |
| Container | – Web-App (React) – API-Gateway (Node.js) – PostgreSQL-Datenbank – API der externen Bank |
| Komponenten | Im API-Gateway: Authentifizierungsdienst, Transaktionsdienst, Betrugsdetektionsdienst |
| Code-Ebene | TransactionService.transfer(Konto von, Konto zu, double Betrag)→ Verwendet @TransactionalAnnotation für ACID-Konformität |
✅ Warum es funktioniert: Der Anwendungsfall treibt den Bedarf an sicheren, nachvollziehbaren Transaktionsdiensten und externer Validierung.
Produkte durchstöbern → beinhaltet Produkte suchen
Kasse → erweitert Gutschein anwenden, Lagerbestand überprüfen, Zahlung verarbeiten
| Ebene | Diagrammdetail |
|---|---|
| Kontext | „E-Commerce-App“ ↔ „Benutzer“ (mobile/web), „Zahlungsgateway“, „Lagersystem“ |
| Container | – Mobile App (React Native) – Backend-API (Spring Boot) – NoSQL-Datenbank (MongoDB) – Nachrichtenwarteschlange (Kafka) |
| Komponenten | Im Backend: Warenkorb-Modul, Bestellprozessor, Bestandsdienst, Benachrichtigungsdienst |
| Code-Ebene | OrderProcessor.createOrder()→ Auslöst sendConfirmationEmail()→ Veröffentlicht order.created Ereignis an Kafka |
✅ Warum es funktioniert: Hochverkehrsszenarien wie „Kasse“ erfordern asynchrone Verarbeitung (Kafka), die nur auf Komponentenebene sichtbar ist.
Visual Paradigm’s All-in-one-Plattform mit KI-Unterstützung transformiert die Integration von Use-Case-Modellierung und C4 in einen schnellen, intelligenten und kooperativen Prozess – ideal für agile Teams, Unternehmen und remote Zusammenarbeit.
| Funktion | Nutzen |
|---|---|
| KI-gestützter Use-Case-Studio | Eingabe: „Ein Kunde möchte Geld im Banking-App überweisen.“ Ausgabe: Vollständiger Use Case mit Abläufen, Voraussetzungen, Diagrammen (Use Case, Aktivität, Sequenz) und Testfällen – alles in Sekunden generiert. |
| C4-Diagramm-Generator | Beschreibung: „Eine E-Commerce-Plattform mit mobiler App, Backend-API und Nachrichtenwarteschlange.“ KI generiert: Kontext-, Container-, Komponenten- und Bereitstellungsdigramme (mit PlantUML oder nativer Darstellung). |
| Konversations-KI-Assistent | Fragen: „Mappen Sie den Use Case ‚Kasse‘ auf C4-Container.“ KI antwortet mit annotierten Diagrammen und Vorschlägen zur Komponentenzerlegung. |
| Integrierte KI-Apps | – Verbesserung von Anwendungsfällen – Sequenzdiagramm-Generator – Generierer für Entwicklungspläne – Risiko- und Abhängigkeitsanalyse |
| Zusammenarbeit und Export | Echtzeit-Editierung, rollenbasierten Zugriff, Export nach: • PDF, PNG, SVG • Structurizr JSON • Code (Java, C#, Python) • Markdown-Dokumentation |
| Offline- und Cloud-Zugriff | Arbeiten Sie nahtlos über Geräte hinweg mit Desktop- und Web-Apps. |
💬 Beispiel-Aufforderung:
„Erstellen Sie einen Anwendungsfall für ‚Gutschein anwenden‘ und ordnen Sie ihn einem C4-Containermodell für eine E-Commerce-App zu.“
✅ Ergebnis: Ein vollständiges, nachvollziehbares Modell in weniger als 60 Sekunden – ohne manuelle Zeichnung.
Integration vonAnwendungsfalldesign mit demC4-Modell ist nicht nur eine Best-Practice-Methode – es ist eine Notwendigkeit für moderne Softwareentwicklung. Es stellt sicher:
✅ Ausrichtung zwischen Geschäftszielen und technischer Gestaltung
✅ Klarheit bei allen Stakeholdern auf jeder Abstraktionsebene
✅ Nachvollziehbarkeit von der Anforderung bis zum Code
✅ Skalierbarkeit für Microservices, Cloud-native- und verteilte Systeme
✅ Effizienz mit KI-Automatisierung und Zusammenarbeitswerkzeugen
Durch die Kombination der verhaltensbasierten Einsicht von Use Cases mit der strukturierten Klarheit von C4 können Teams Systeme gestalten, die nicht nur funktional und robust sind, sondern auch wartbar, testbar und anpassungsfähig.
✅ Beginnen Sie mit Use Cases, um was das System tut
✅ Erstellen Sie den C4-Kontext, um zu zeigen wer mit ihm interagiert
✅ Zerlegen Sie in Container basierend auf den Verantwortlichkeiten von Use Cases
✅ Zerlegen Sie Komponenten, um Use Case-Flows umzusetzen
✅ Verwenden Sie Sequenzdiagramme und Klassendiagramme für Details
✅ Überprüfen Sie die Abstimmung mit Stakeholdern
✅ Automatisieren Sie mit KI-Tools wie Visual Paradigm
✅ Speichern Sie Diagramme als Code in der Versionskontrolle
🌐 Bereit, loszulegen?
Probieren Sie Die KI-Plattform von Visual Paradigm kostenlos bei https://www.visual-paradigm.com
Verwenden Sie natürliche Sprache, um Anwendungsfälle, C4-Modelle und sogar Code zu generieren – schnell, genau und kooperativ.
Die Verschmelzung von Anwendungsfalldesign und dem C4-Modell ist mehr als eine Methode – es ist eine Designphilosophie. Sie befähigt Teams, Software zu entwickeln, die nicht nur funktional und skalierbar ist, sondern auch für alle Stakeholder klar verständlich. Mit künstlich-intelligenten Werkzeugen wie Visual Paradigm ist diese Integration heute schneller, intelligenter und zugänglicher denn je.
🎯 Denken Sie daran: Gute Architektur beginnt mit klaren Anforderungen – und die beste Architektur entwickelt sich aus ihnen.
