Fallstudie: Modellierung des Formular-Abgabeprozesses mit einem endlichen Zustandsautomaten

1. Geschäftskontext und Motivation

Moderne Webanwendungen (E-Commerce, SaaS-Plattformen, Admin-Bereiche, Registrierungsflüsse, Umfrage-Tools usw.) enthalten fast immer ein oder mehrereFormular-Abgabeprozesse.

Eine scheinbar einfache Aktion – „Benutzer klickt auf Absenden“ – versteckt tatsächlich einen überraschend komplexen Entscheidungsbaum:

• fehlende oder fehlerhafte Felder

• Verstöße gegen Geschäftsregeln (Alter < 18, doppelte E-Mail, Lagerbestand nicht verfügbar, Gutschein abgelaufen…)

• Sicherheitsprüfungen (CSRF, Rate-Limiting, Honeypot)

• Aufrufe externer Dienste (Zahlungsgateway, E-Mail-Versand, PDF-Erstellung)

• verschiedene Kanäle für Erfolg- und Fehlermeldungen (Nachricht auf der Seite, Toast, E-Mail, SMS)

Versuche, alle diese Pfade ausschließlich mit if-else-Ketten darzustellen, führen schnell zuSpaghetti-Code, besonders wenn dasselbe Formular in mehreren Kontexten erscheint (Assistent, Modal, Mobile-App, API-Endpunkt…).

Einendlicher Zustandsautomat (FSM)bietet eine saubere, visuelle und testbare Möglichkeit, diesen Lebenszyklus zu modellieren.

2. Das Zustandsdiagramm – Zeile für Zeile erklärt

[*] --> Auf Warten auf Benutzereingabe

Auf Warten auf Benutzereingabe --> Anfrage verarbeiten : user_submits_form()
Anfrage verarbeiten --> Daten überprüfen : validate_inputs()

Daten überprüfen --> Anfrage abgelehnt : invalid_data
Daten überprüfen --> Anfrage akzeptiert : data_valid

Anfrage akzeptiert --> Antwort generieren : generate_response()
Antwort generieren --> Antwort senden : send_to_user()

Antwort senden --> [*]

Anfrage abgelehnt --> [*]

Zustände – Bedeutung und Verantwortlichkeiten

3. Dargestellte Schlüsselkonzepte der Zustandsmaschine

4. Erweiterungen für die Praxis (Häufig in der Produktion)

Die meisten realen Systeme wachsen schnell über das minimale Diagramm hinaus. Typische Erweiterungen:

• RateLimitExceeded Zustand

• ServerFehler / ExternerDienstFehlgeschlagen (Bezahlung abgelehnt, SMTP-Server heruntergefahren…)

• AusstehendeAsynchroneAktion → WartetAufWebhook (Stripe, Bestätigung der E-Mail-Zustellung)

• TeilweiseAbgeschickt / EntwurfGespeichert (Mehrstufige Assistenten)

• NeueValidierungErforderlich (Benutzer drückte „Zurück“ im Assistenten oder Token abgelaufen)

• BestätigungErforderlich (Doppelte Bestätigung, 2FA, Freigabe der Bestellung durch Administrator)

5. Implementierungsmuster (Sprache/Framework-unabhängig)

6. Test- und Dokumentationsvorteile

Weil das Diagramm klein und explizit ist, wird es zu einer hervorragenden Quelle der Wahrheit:

• Einheitstests — ein Test-Suite pro Übergang

• Integrationstests — Erfolgspfad + jeder Fehlerzweig

• Eigenschaftsbasiertes Testen — generiere zufällige gültige/ungültige Eingaben

• Lebendige Dokumentation — halte das PlantUML-Diagramm im Repository

• On-boarding — neue Entwickler verstehen den Ablauf in weniger als 60 Sekunden

• Debugging — Protokolle können einfach „Übergang von ValidatingData → RequestRejected wegen invalid_data“ aufzeichnen

Zusammenfassung – Warum dieses Muster gewinnt

Der einfache Zustandsautomat für Formularübermittlung löst elegant mehrere klassische Probleme:

• Beseitigt tief verschachtelte if-else-Hierarchien

• Macht die Reihenfolge der Operationen explizit und durchsetzbar

• Trennt Validierung von Geschäftsvorgängen von der Bereitstellung

• Bietet eine einheitliche Quelle der Wahrheit für Erfolgund Fehlerpfade

• Skaliert angemessen, wenn neue Fehlerarten oder asynchrone Schritte hinzugefügt werden

• Dient sowohl als Code-Blueprint als auch als Kommunikationsinstrument mit Nicht-Entwicklern

Selbst im Jahr 2025–2026, bei AI-gestützter Codierung und Low-Code-Plattformen,explizite Zustandsautomaten für benutzerorientierte Workflows bleiben eine der höchsten Wertschöpfung bringenden Architekturentscheidungen, die ein Team treffen kann.

Der Visual Paradigm AI Chatbot ist ein Werkzeug, das entwickelt wurde, um die Erstellung, Visualisierung und Verbesserung vonZustandsautomatendiagrammen (und anderen UML-Diagrammen) durch natürliche Sprache zu beschleunigen.

DieserChatbot — erreichbar unter Adressen wie chat.visual-paradigm.com oder über das AI-Toolbox — wirkt als intelligenter Co-Pilot zur Modellierung dynamischen Systemverhaltens. Hier ist, wie er Nutzer (Entwickler, Architekten, Analysten, Studenten, Produktverantwortliche usw.) unterstützt, abhängig von der Art des Workflows, den das UI-Bild darstellt:

Wesentliche Weisen, wie der Visual Paradigm AI-Zustandsautomatendiagramm-Chatbot unterstützt

1. Sofortige Diagrammerstellung aus einfacher Sprache

   • Sie beschreiben das gewünschte Verhalten in normalen Sätzen (z. B. „Erstellen Sie einen Zustandsautomaten für einen Benutzerformular-Übermittlungsprozess mit Zuständen: auf Eingabe warten, verarbeiten, validieren, akzeptiert, abgelehnt, Antwort generieren, Antwort senden“).

   • Die KI interpretiert die Beschreibung sofort und erzeugt ein vollständiges, standardskonformesUML-Zustandsautomatendiagramm (mit Zuständen, Übergängen, Ereignissen/Bedingungen, Start-/Endpunkten usw.).

   • Keine Notwendigkeit, Formen manuell zu ziehen, Pfeile zu zeichnen oder die genaue UML-Notation zu merken — der Chatbot übernimmt Layout, Namenskonventionen und korrekte Syntax.

2. Konversationelle und iterative Verbesserung

   • Die Chat-ähnliche Oberfläche ermöglicht es Ihnen, das Diagramm schrittweise zu verfeinern, ohne von vorne beginnen zu müssen:

     • „Fügen Sie einen Timeout-Übergang von ProcessingRequest zurück zu WaitingForUserInput hinzu“

     • „Lassen Sie RequestRejected eine Aktion zur Anzeige einer Fehlermeldung anzeigen“

     • „Ändern Sie die Bedingung von invalid_data in [errors.length > 0]“

     • „Fügen Sie orthogonale Bereiche für Protokollierung und Benutzeroberflächen-Feedback hinzu“

   • Das Diagramm wird in Echtzeit im rechten Panel aktualisiert, während Sie chatten, was die Erkundung schnell und reibungsarm macht.

3. Seitenvergleichsansicht für Klarheit

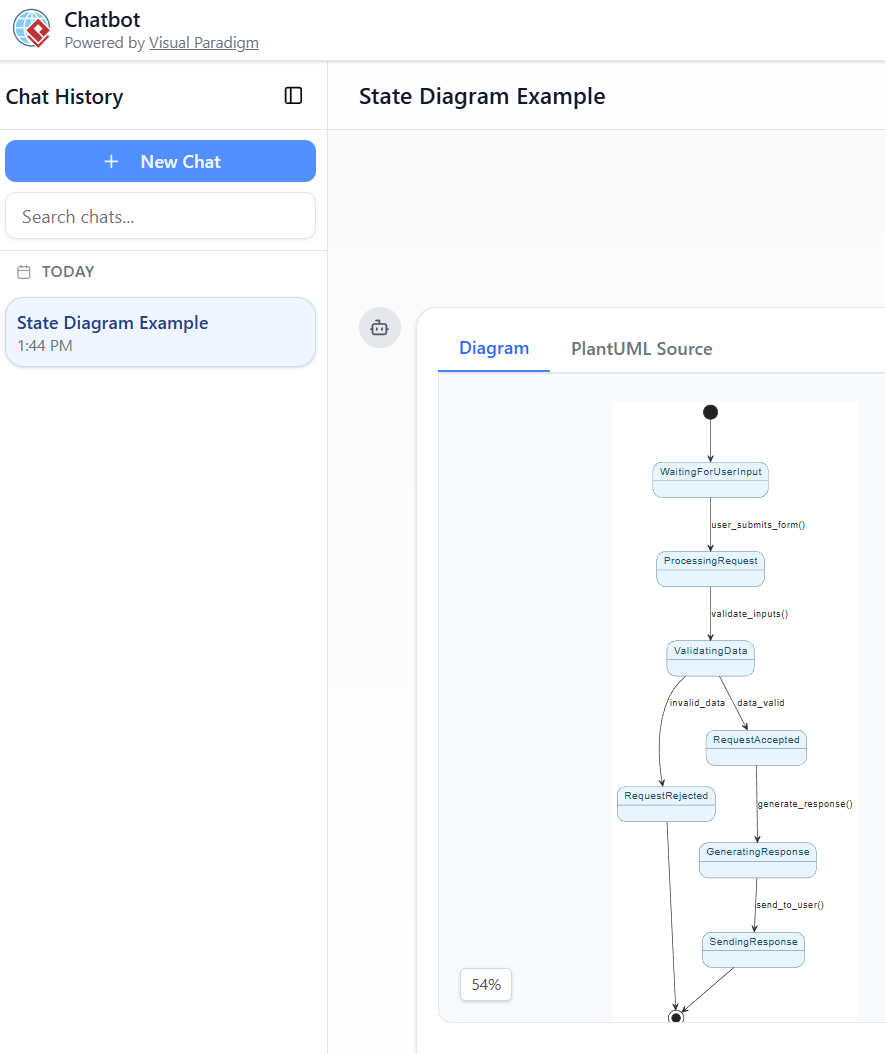

   Wie im Screenshot sichtbar:

   • Linke Seite — Chatverlauf (Ihre Eingaben + AI-Antworten)

   • Rechte Seite — Echtzeit gerendertes Diagramm + Tab für PlantUML-Quellcode
     Diese Doppelsicht ermöglicht es Ihnen:

   • Genau sehen, wie Ihre Worte in visuelle Elemente umgewandelt wurden

   • Den generierten PlantUML-Code bei Bedarf überprüfen/ändern

   • Schnell Missverständnisse erkennen und korrigieren

4. Lern- und Erklärhilfe

   • Bitten Sie den Chatbot, Teile des Diagramms zu erklären („Was bedeutet die Bedingung data_valid hier?“ oder „Warum gibt es einen Übergang von ValidatingData zu sowohl accepted als auch rejected?“).

   • Ideal für Studierende, die Zustandsmaschinen lernen, oder Teams, die neue Mitglieder in den Lebenszyklus eines Systems einführen.

5. Schnelles Prototyping und Validierung

   • Ideal für frühe Entwurfsphasen: Verwandeln Sie vage Ideen (Support-Ticket, Bestellprozess, Anmeldevorgang, Automat, Zahlungsgateway, IoT-Gerät usw.) innerhalb von Sekunden in konkrete Visualisierungen.

   • Schnell überprüfen, ob das modellierte Verhalten den Anforderungen entspricht, bevor Zeit in Code oder detaillierte Spezifikationen investiert wird.

6. Export und Integration

   • Fertige Diagramme können typischerweise exportiert (PNG, SVG, PDF), in Visual-Paradigm-Projekte gespeichert oder in den vollständigen Visual-Paradigm-Desktop-/Online-Editor importiert werden, um sie weiter zu verbessern, im Team zu bearbeiten, Code zu generieren oder zu simulieren.

Praktisches Beispiel, das Ihrem vorherigen PlantUML entspricht

Wenn Sie den Formular-Einreichungs-Workflow, den wir zuvor besprochen haben, in diesen Chatbot einfügen oder beschreiben:

„Generieren Sie UML Zustandsmaschinen-Diagramm: Startet bei WaitingForUserInput → bei user_submits_form() wechselt es zu ProcessingRequest → validate_inputs() → ValidatingData. Von dort aus, falls invalid_data → RequestRejected, falls data_valid → RequestAccepted → generate_response() → SendingResponse → Ende. Zeige auch, dass RequestRejected endet.

Die KI würde eine sehr ähnliche (oder sogar sauberere) Version des in Ihrem Screenshot gezeigten Diagramms erstellen – jedoch natively im UML-Stil, mit korrekten abgerundeten Rechtecken, Diamanten für Entscheidungen, falls erforderlich, und professioneller Auto-Layout.

Wer profitiert am meisten?

• Softwareentwickler/Architekten, die reaktive Systeme modellieren

• Studenten und Lehrkräfte, die zustandsbasiertes Verhalten lehren oder lernen

• Businessanalysten/Produktbesitzer, die Workflows ohne Zeichenwerkzeuge visualisieren möchten

• Jeder, der manuelles Zeichnen als langsam oder fehleranfällig empfindet

Kurz gesagt, entfernt dieser KI-Chatbot den größten Teil der mechanischen Hürden beim Erstellen von Zustandsdiagrammen und ermöglicht es Ihnen, sich auf das Denken über Verhalten statt über Pixel und Pfeile. Es ist besonders leistungsfähig für iterative, explorative Arbeit – genau der Stil, den die Chat- und Diagramm-Anordnung im Screenshot fördert.

Wenn Sie dieses Tool aktiv nutzen (oder in Erwägung ziehen), teilen Sie gerne ein konkretes System/Verhalten, das Sie modelliert sehen möchten – ich kann Ihnen helfen, gute Prompts dafür zu erstellen.
