KI-generierter Komponentendiagramm: Beispiel für ein Fluggesellschaftsbuchungssystem

Intelligenter gestalten, nicht schwerer — von der Idee zur Präzision mit künstlich-intelligentem Architekturmodellieren

🔍 Warum Visual Paradigm’s KI-Chatbot für Komponentendiagramme verwenden?

Bevor wir uns den Schritten zuwenden, lassen Sie uns verstehenwarumdieses Werkzeug transformative ist:

✅ Beschleunigt das Design Denken– Wandeln Sie vage Ideen innerhalb von Sekunden in strukturierte Diagramme um.
✅ Setzt Best Practices durch– Wird automatisch die geschichtete Architektur (Präsentation, Service, Daten) angewendet.
✅ Fördert die Zusammenarbeit– Nicht-technische Stakeholder und Entwickler können gemeinsam mit natürlicher Sprache gestalten.
✅ Unterstützt mehrere Standards– Wechseln Sie nahtlos von Komponentendiagrammen zu Sequenz-, C4-, ArchiMate- und weiteren Diagrammen.
✅ Intelligente Gespräche– Stellen Sie Nachfragen und erhalten Sie technische Tiefe, nicht nur statische Bilder.

💡 Anwendungsfall: Ein Fluggesellschaftsbuchungssystem erstellen? Sie benötigen Klarheit darüber, wie Komponenten wieSitzplatzbestand, Preisgestaltungs-Engine, undZahlungsabwicklung interagieren — ohne Code oder UML-Syntax zu schreiben.

Lassen Sie uns den gesamten Prozess, Schritt für Schritt.

🛠️ Schritt 1: Zugriff auf den Visual Paradigm AI-Chatbot

  1. Gehe zu: https://ai-toolbox.visual-paradigm.com/app/chatbot

  2. Klicken Sie auf „Neuen Chat starten“ oder verwenden Sie einen gemeinsamen Sitzungslink (z. B. aus einem Blogbeitrag).

  3. Sie werden eine saubere Oberfläche mit einem Chat-Fenster und einer live Diagramm-Leinwand sehen.

✅ Pro-Tipp: Verwenden Sie den „Gemeinsame Sitzung“ Link, um in Echtzeit mit Ihrem Team zusammenzuarbeiten.

🧠 Schritt 2: Beginnen Sie mit einem klaren Prompt (Der erste Schritt zur Präzision)

Geben Sie eine natürliche Sprachanfrage wie folgt ein:

„Erstellen Sie ein Komponentendiagramm für ein Flugbuchungssystem, das Folgendes enthält: Buchungsschnittstelle, Sitzbestand, Preiskalkulations-Engine, Zahlungsabwicklung und Reservierungsdatenbank.“

💡 Warum das funktioniert:

  • Keine Kenntnisse der UML-Syntax erforderlich.

  • Die KI versteht fachspezifische Begriffe (z. B. „Sitzbestand“ → ein Komponente für Echtzeitverfügbarkeit).

  • Sie gruppiert die Komponenten automatisch in logische Schichten: Präsentation, Dienst, Daten.

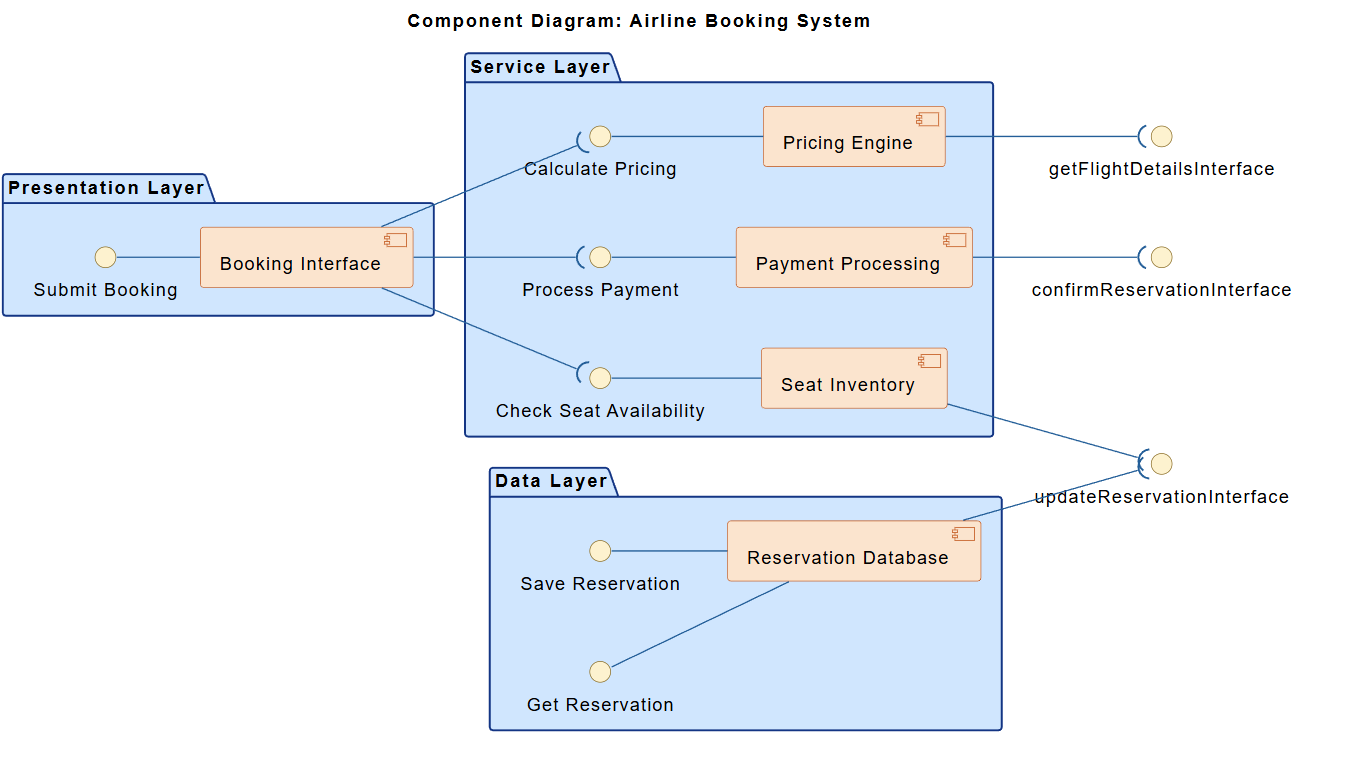

✅ Ergebnis: Innerhalb von Sekunden sehen Sie ein vollständig gerendertes PlantUML-basiertes Komponentendiagramm mit:

  • Komponenten als Felder

  • Schnittstellen (z. B. Sitzplatzverfügbarkeit prüfen)

  • Abhängigkeiten (gestrichelte Pfeile)

  • Schichtbasierte Pakete (Darstellung, Dienst, Daten)

🖼️ Sehen Sie das generierte Diagramm hier

🤔 Schritt 3: Engagement im dialogbasierten Design (wo KI zu einem Berater wird)

Nun kommt die echte Kraft — stellen Sie Fragen, um Ihr Verständnis zu vertiefen.

Beispiel 1: Fragen Sie zur Schnittstelleninteraktion

„Wie funktioniert die Schnittstelle ‚Sitzplatzverfügbarkeit prüfen‘ mit der Komponente Sitzplatzinventar?“

🧠 KI-Antwort beinhaltet:

  • Ablauf: Benutzer wählt Flug → Buchungsschnittstelle ruft Sitzplatzverfügbarkeit prüfen → Sitzplatzinventar prüft Echtzeitverfügbarkeit.

  • Zurückgegebene Daten: Verfügbare Sitzplätze, Sitzanordnung, Klasseneinschränkungen und zeitlich begrenzte Sperrungen.

  • Geschäftsrelevanz: Verhindert Überbuchungen und gewährleistet Genauigkeit.

  • Technische Erkenntnis: Nutzt optimistisches Sperren oder Reservierungszeitüberschreitungen, um Race-Conditions zu vermeiden.

✅ Das ist mehr als nur ein Diagramm — es ist architektonische Anleitung.

Beispiel 2: Abhängigkeiten klären

„Warum ist die Preiskalkulations-Engine mit sowohl der Buchungsschnittstelle als auch der Zahlungsabwicklung verbunden?“

🧠 KI erklärt:

  • Die Buchungsschnittstelle sendet Fahrtkosteninformationen an den Benutzer vor der Zahlung.

  • Die Zahlungsabwicklung Komponente benötigt den Endpreis, um die Transaktion zu autorisieren.

  • Dies zeigt Datenfluss über Schichten, nicht nur von der Benutzeroberfläche zur Backend-Systemkomponente.

✅ Hilft, enge Kopplung zu vermeiden — Sie verstehen nun, warum Schnittstellen wichtig sind.

Beispiel 3: Anforderung eines Sequenzdiagramms (Zukunftssicherung)

„Können Sie ein Sequenzdiagramm erstellen, das den gesamten Buchungsablauf zeigt?“

🧠 KI generiert:

  • Eine schrittweise Interaktion:

    1. Benutzer sendet Buchungsanfrage

    2. Überprüfung der Sitzplatzverfügbarkeit

    3. Berechnung des Preises

    4. Abwicklung der Zahlung

    5. Speicherung der Reservierung

    6. Buchung bestätigen

🔄 Sie können nun zwischen Diagrammarten wechseln in derselben Konversation — alles innerhalb einer Plattform.

📦 Schritt 4: Diagramm mit geschichteter Architektur verfeinern

Die KI strukturiert Ihr Diagramm automatisch mitdrei zentrale Schichten:

Schicht Komponenten Zweck
Präsentation Buchungsschnittstelle Benutzerorientierter Eingangspunkt
Dienst Sitzbestand, Preiskalkulations-Engine, Zahlungsabwicklung Kerngeschäftslogik
Daten Reservierungsdatenbank Persistente Speicherung

🎯 Warum das wichtig ist:

  • Spiegelt die realweltliche Bereitstellung wider (z. B. Mikrodienste in Docker/Kubernetes).

  • Ermöglicht unabhängiges Skalieren: z. B. Skalierung der Preiskalkulations-Engine während der Hochsaison.

  • Unterstützt DevOps: Teams können jede Schicht separat bereitstellen.

🔄 Schritt 5: Modell iterieren und erweitern

Stoppen Sie nicht bei einem Diagramm. Nutzen Sie die KI, um Ihre Gestaltung weiterzuentwickeln:

➤ Externe Akteure hinzufügen

„Zeigen Sie externe Systeme wie Zahlungsgateways und Passagierdatenbanken.“

➡️ Die KI generiert einSystemkontext-Diagramm zeigen:

  • Passagiere (Aktoren)

  • Drittanbieter-Zahlungsdienstleister (z. B. Stripe, PayPal)

  • Externe Flugdaten-APIs

➤ Modell auf einer höheren Ebene

„Erstellen Sie eine ArchiMate-Ansicht, die Geschäftsleistungen und Anwendungsdienste zeigt.“

➡️ KI-Maps:

  • Geschäfts-Ebene: Kundenmanagement, Buchungsmanagement

  • Anwendungsebene: Reservierungsdienst, Zahlungsdienst

  • Technologie-Ebene: Cloud-Datenbank, API-Gateway

🧩 Das ist die Stärke einer einheitlichen Modellierumgebung — eine Chat-Sitzung, mehrere Standards.

📤 Schritt 6: Diagramm exportieren und teilen

Sobald Sie zufrieden sind, exportieren Sie Ihre Arbeit:

  1. Klicken Sie auf„Exportieren“ → Format auswählen:

    • PNG (für Berichte)

    • PDF (für Präsentationen)

    • PlantUML-Code (für Versionskontrolle)

    • SVG (für Web-Integration)

  2. Teilen Sie den Live-Sitzungs-Link mit Ihrem Team.

  3. Arbeiten Sie in Echtzeit zusammen — alle sehen Änderungen sofort.

🔗 Beispiel: Geteilter Sitzungs-Link

🎯 Warum dieser Ansatz besser ist als traditionelle Tools

Traditionelle Tools (z. B. Draw.io, Lucidchart) Visual Paradigm AI-Chatbot
Manuelles Ziehen und Ablegen; langsam beim Aufbau komplexer Modelle Sofortige Diagrammerzeugung aus natürlicher Sprache
Keine architektonische Anleitung Bietet Echtzeit-Designberatung
Statische Diagramme; keine Gespräche Dynamisches, iteratives Modellieren
Beschränkt auf einen Diagrammtyp Unterstützt UML, C4, ArchiMate, SysML, SWOT usw.

✅ Sie zeichnen nicht nur — Sie gestalten mit Intelligenz.

🧩 Zusatz: Anwendungsfälle jenseits von Fluggesellschaften

Dieser Workflow ist nicht auf Fluggesellschaften beschränkt. Probieren Sie ihn für:

  • E-Commerce: Produktkatalog, Warenkorb, Kasse, Bestand

  • Bank-App: Kontoverwaltung, Transaktionsverarbeitung, Betrugserkennung

  • Gesundheitsportal: Patientenakten, Terminplaner, Abrechnung

  • IoT-Plattform: Dateneingabe von Sensoren, Analyse-Engine, Alarmdienst

Die KI passt sich jedem Bereich an — beschreiben Sie einfach Ihr System in einfacher Sprache.

✅ Endgültige Checkliste: Best Practices beim Einsatz von KI für Komponentendiagramme

Machen Sie Machen Sie nicht
✅ Beginnen Sie mit einem klaren, spezifischen Prompt ❌ Verwenden Sie vage Begriffe wie „ein System erstellen“
✅ Stellen Sie Nachfragen, um die Logik zu klären ❌ Nehmen Sie an, dass das Diagramm beim ersten Versuch perfekt ist
✅ Verwenden Sie geschichtete Pakete (Präsentation/Dienst/Daten) ❌ Mischen Sie Komponenten ohne Struktur
✅ Exportieren und versionieren Sie den PlantUML-Code ❌ Verlassen Sie sich ausschließlich auf die visuelle Ausgabe
✅ Kombinieren Sie mit anderen Diagrammen (Sequenz, Kontext) ❌ Arbeiten Sie isoliert

🚀 Fazit: Gestalten Sie intelligenter, nicht schwerer

Der AI-Chatbot von Visual Paradigm ist nicht nur ein Diagrammerzeuger — er ist IhrKI-gestützter Modellierungs-Partner.

Mit nur wenigen Gesprächsschritten können Sie:

  • Von der Idee → Komponentendiagramm → Ablaufdiagramm → Unternehmensarchitektur

  • Stellen Sie Konsistenz, Skalierbarkeit und Klarheit sicher

  • Ermächtigen Sie Teams aus Technik, Geschäft und Produkt, sich auszurichten

🌐 Bereit, Ihr nächstes System zu bauen?
Probieren Sie es jetzt aus:https://ai-toolbox.visual-paradigm.com/app/chatbot

📚 Erfahren Sie mehr: Ressourcen zum Weiterkommen

🎯 Pro-Tipp: Speichern Sie dieses Tutorial als Lesezeichen und verwenden Sie es für jedes neue Projekt. Die KI merkt sich den Kontext – je mehr Sie chatten, desto intelligenter wird sie.

Gestalten Sie präzise. Modellieren Sie mit Ziel. Lassen Sie die KI die harte Arbeit erledigen.
✨ Visual Paradigm KI-Chatbot – Wo Ideen Architektur werden.
