UML 组件图与部署图：关键概念

UML 组件图和部署图它们都是统一建模语言（UML）中的结构图，但在软件架构建模中具有不同的用途。

  • 组件图——关注的是逻辑/模块化结构软件系统的结构。它展示了可重用的软件组件（例如，模块、库、服务）、它们的接口、端口以及依赖关系/关联。该图强调系统在高层次抽象下由什么构成，突出模块化、封装性，以及组件之间的交互方式，而不涉及物理硬件的细节。

    关键元素包括：

    • 组件（带<>构造型的矩形）

    • 接口（提供的/需要的）

    • 端口

    • 连接器/依赖关系

    • 制品（有时）

    来自你的电子商务系统的示例：组件图很好地说明了这一点——它将诸如产品服务, 库存服务, 订单服务以及支付服务作为逻辑组件，通过接口（例如，产品管理、库存管理、订单处理、支付处理）连接。它展示了它们之间的依赖关系，并与前端和数据库建立连接，体现了模块化的软件架构。


  • 部署图——关注的是物理/运行时架构它描述了软件组件（或构件）如何部署到硬件或执行环境（节点）上，包括设备、服务器和通信路径。该图用于解决在哪里以及如何系统在现实世界中的运行方式，通常用于基础设施规划、可扩展性和性能考量。

    关键要素包括：

    • 节点（例如：服务器、设备、<> 或 <>)

    • 构件（已部署的文件/组件）

    • 通信路径/关联

    • 部署规范

    来自您提供的示意图的示例：第二个图（基于云的文档协作工具部署图）展示了物理层面——用户浏览器通过 HTTP/HTTPS 连接到应用服务器（运行 Node.js 运行时以执行会话管理和文档服务），该服务器依赖于运行 MongoDB 的版本化存储服务器，用于文档模式和版本历史。该图突出了部署环境中运行时节点、可执行文件和依赖关系。

关键差异总结（基于标准 UML 和 Visual Paradigm 资源）：

方面 组件图 部署图
主要关注点 逻辑软件结构与模块化 物理硬件/运行时部署
抽象层次 高层设计（软件组件） 低层实现（节点与构件）
关键问题 软件是如何模块化组织的？ 软件在物理上部署在何处以及如何部署？
典型用途 基于组件的设计、接口/依赖关系 基础设施拓扑、云/本地部署
主要元素 组件、接口、端口、连接器 节点、工件、通信路径
关系 组件图中的组件通常在部署图中作为工件进行部署 部署图展示了逻辑组件的运行时实例

这些图表相辅相成：组件图定义了“什么”（软件构建块），而部署图则展示了“在哪里/如何”（物理实现）。

Visual Paradigm 的 AI 支持如何帮助这些图表

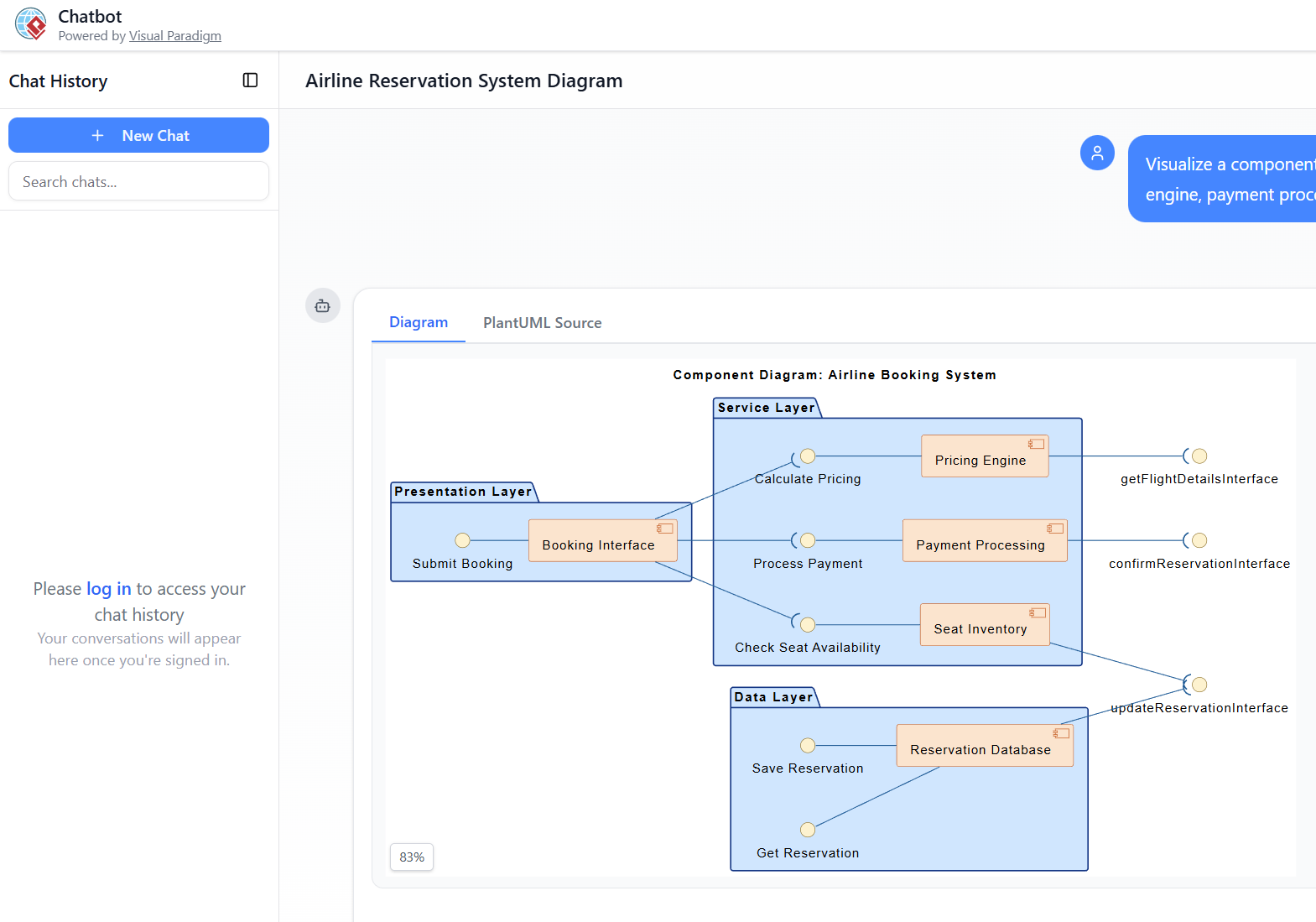

Visual Paradigm 集成了强大的AI 功能（主要通过其AI 聊天机器人在 chat.visual-paradigm.com 和AI 图表生成器）来加速两种图表的创建、优化和理解。这些工具利用自然语言提示，即时生成准确且符合 UML 标准的图表，减少手动工作和错误。

  • 针对组件图:

    • AI 在根据文本描述生成 UML 组件图（包括 C4 组件视图）方面表现出色。

    • 您可以输入提示：“为一个包含产品服务、订单服务、库存服务、支付服务及其依赖关系的电子商务系统生成一个 UML 组件图。”

    • 它会自动应用正确的符号（组件、端口、接口、连接器），提供布局建议，并支持对话式优化（例如：“从订单服务添加对支付服务的依赖”或“使其更具模块化”）。

    • 最近的升级重点在于提升布局质量、稳定性、准确性以及迭代编辑功能——非常适合复杂的模块化架构。

  • 针对部署图:

    • AI 可通过提示直接生成 UML 部署图（以及 C4 部署视图），例如：“为一个基于云的电子商务应用程序创建部署图，前端在浏览器上运行，使用 Node.js 应用服务器、MongoDB 数据库和 HTTP 连接。”

    • 它能有效处理节点（<>、<>）、工件、通信路径和构造型。

    • 教程通过聊天一步步展示创建和更新过程，使建模现实世界基础设施（例如 AWS、云服务器、数据库）变得简单。

    • 支持跨链接（例如，将生成的部署图与组件图连接，以实现端到端视图）。

Visual Paradigm AI 对两者整体的优势:

  • 即时的文本转图表转换——无需面对空白画布的困扰。

  • 对话式编辑：通过后续提示进行优化（添加/删除元素，更改关系）。

  • 符合标准：确保使用正确的UML符号。

  • 集成：导出到项目中，链接模型，或与其他工具结合使用（例如支持PlantUML）。

  • 节省时间：非常适合原型设计、教学，或像您的电子商务或协作示例这样的复杂系统。

如果您提供具体的系统描述（例如，优化您的电子商务图），我可以帮助模拟提示或进一步解释！如需实际操作，请直接查看Visual Paradigm的AI聊天机器人。

Visual Paradigm中两种图表的通用指南

  • 从目的出发：始终明确创建该图表的原因（例如，高层架构概览、详细模块化设计、基础设施规划或利益相关者沟通）。
  • 保持简洁且专注：避免内容过载——每张图尽量控制在7到12个主要元素。对于复杂性，可使用子图或分层分解。
  • 使用一致的命名和构造型：使用有意义且描述性的名称。使用标准构造型，如<<service>>、<<database>>、<<device>>、<<executionEnvironment>>。
  • 利用图层和格式化：在Visual Paradigm中，使用图层（视图 > 图层）来切换注释、图符或非标准元素，以实现清晰的导出（例如，在正式的UML视图中隐藏自定义图标）。
  • 验证并迭代：使用Visual Paradigm的模型验证功能。导出为PDF/SVG以供评审，并根据反馈进行优化。
  • AI加速：使用AI聊天机器人实现即时生成——用自然语言描述，然后通过对话方式优化（例如，“添加一个依赖”，“将支付服务设为必需接口”）。

UML组件图：指南、技巧与窍门

核心目的：建模逻辑/模块化结构的软件——可重用组件、接口、端口和依赖关系（架构的“是什么”，重点在于模块化和封装）。

关键指南

  • 关注模块化和单一职责 — 每个组件应处理一个主要关注点（例如，产品服务，而非单一的“电子商务引擎”）。
  • 强调以接口为导向的设计 — 始终展示提供的（棒棒糖状）和所需的（插座状）接口，以实现松耦合。
  • 使用端口 在组件暴露多个接口时，用于复杂交互。
  • 展示依赖关系 清晰地展示（虚线箭头），而非关联关系，除非必要。
  • 避免直接建模用户界面/数据类 — 保留给类图；专注于可部署/可重用的单元。

Visual Paradigm 中的技巧与窍门

  • 创建步骤:
    1. 图 > 新建 > 组件图。
    2. 拖动组件 从工具栏拖出，双击以命名/设置构造型。
    3. 添加接口（棒棒糖状/插座状），通过实现（用于提供的）或依赖（用于所需的）。
    4. 使用组装连接器 用于接口之间的连接。
  • 最佳视觉实践:
    • 将提供的接口放在左侧/上方，所需的接口放在右侧/下方，以确保流程清晰。
    • 将相关的组件分组到包或复合组件中。
    • 一致地应用构造型（例如，<<子系统>>、<<服务>>）。
    • 在组件中使用分隔区来显示内部构件（如需要）。
  • AI聊天机器人技巧:
    • 提示示例：
      • “生成一个电子商务系统的UML组件图，其中产品服务提供IProduct，订单服务需要IProduct并提供IOrder，还包括库存服务、支付服务和Web前端。”
      • “向支付服务添加一个所需的接口‘IPaymentGateway’。”
      • “优化此图，以显示订单服务上的端口。”
    • 迭代：将支付拆分为授权和处理，使其更具模块化。
    • 非常适合C4组件视图——提示“生成C4组件图……”

应避免的常见陷阱

  • 过度使用单体组件。
  • 忘记清晰地标记接口。
  • 混合过多层次（逻辑与实现）。

UML部署图：指南、技巧与窍门

核心目的：建模物理/运行时架构——节点（硬件/设备）、运行环境、构件（部署的文件/组件）以及通信路径（部署的“地点/方式”）。

关键指南

  • 识别节点首先：处理器（<<执行环境>>，如Node.js运行时）、设备（<<设备>>，如用户浏览器）、服务器。
  • 部署构件显式地部署到节点上（例如，.jar、.exe、文档模式）。
  • 展示通信路径 使用协议（例如 <<HTTP>>、<<HTTPS>>、<<REST API>>）。
  • 使用构造型表示云相关特性（例如 <<AWS EC2>>、<<MongoDB>>）。
  • 突出显示拓扑结构、可扩展性以及故障点（例如冗余节点）。

Visual Paradigm 中的技巧与窍门

  • 创建步骤:
    1. 图表 > 新建 > 部署图。
    2. 拖动 节点（或 <<device>>/<<executionEnvironment>>），必要时可嵌套。
    3. 添加 构件，拖动到节点上以部署。
    4. 使用 通信路径（实线），使用构造型表示协议。
  • 最佳视觉实践:
    • 使用 3D 节点形状以实现视觉区分（处理器与设备）。
    • 在连接逻辑与物理时，展示映射关系（构件 → 组件）。
    • 添加说明以注明规格（例如操作系统版本、容量）。
    • 对于云环境：使用构造型标记节点，如 <<Kubernetes 集群>>、<<RDS>>。
  • AI 聊天机器人技巧:
    • 提示示例：
      • “为一个基于云的文档协作工具创建部署图：用户浏览器通过 HTTPS 连接到运行 Node.js 运行时的应用服务器，该服务器提供会话管理与文档服务，依赖于版本化 MongoDB 存储服务器。”
      • “添加高可用性：将 MongoDB 节点复制为主节点和从节点。”
      • “显示构件 ‘document-service.jar’ 部署在应用服务器上。”
    • 优化：将连接改为 <<WebSocket>> 以支持实时协作。
    • 非常适合快速构建基础设施原型（AWS、本地部署、混合环境）。

应避免的常见陷阱

  • 混淆节点与组件（节点托管工件/组件）。
  • 在路径上省略协议。
  • 忽略执行环境（例如，JVM、Node.js）。

快速对比：何时使用哪种图表

场景 首选图表 原因
设计模块化服务/接口 组件图 关注逻辑连接和契约
规划云或本地基础设施 部署图 展示物理节点和部署情况
展示服务在生产环境中的运行方式 两者（关联） 组件 → 工件 → 节点映射
利用AI快速原型设计 通过聊天机器人 文本描述 → 即时图表

Visual Paradigm AI 的实用技巧：先从宽泛开始（“为电子商务生成组件图”），然后逐步优化（“添加库存检查依赖”、“部署到 AWS 节点”）。这种混合方法（AI + 手动调整）可节省大量时间，同时保持图表的专业性和 UML 合规性。

这些实践将帮助您创建清晰、有效的图表——无论是用于您的电子商务系统、文档协作工具，还是任何架构。如果您分享一个具体的场景或尝试的提示，我可以进一步优化这些建议！
