如何在 Visual Paradigm 中使用 AI 快速生成完整的 C4 模型
如何在 Visual Paradigm 中使用 AI 快速生成完整的 C4 模型
记录现代软件架构是一项平衡的艺术。你需要为利益相关者提供高层次的视图，同时为工程师提供详细的组件图。C4 模型（上下文、容器、组件、代码）已成为这种分层方法的行业标准，但手动创建和维护这些图表通常复杂、耗时且容易出错。
Visual Paradigm 桌面版引入了一项革命性的AI 图表生成器，解决了“空白画布”问题。通过利用人工智能，你只需提供一个主题，即可生成完整的 C4 模型套件——包括系统上下文、容器、组件、全景、动态和部署图。
本教程将引导你完成使用这一强大工具自动化架构文档的过程。
了解 AI C4 功能
在开始操作之前，了解该工具的功能非常重要。AI 图表生成器可帮助你创建六种不同的架构视图：
- 系统上下文： 面向非技术利益相关者的高层次视图。
- 容器： 展示应用程序和数据存储的高层次技术视图。
- 组件： 容器内部结构的详细视图。
- 全景： 系统的全企业范围视图。
- 动态： 架构中各元素在运行时的交互方式。
- 部署： 将软件容器映射到基础设施节点。
分步教程：生成你的 C4 模型
按照以下步骤，使用 Visual Paradigm 桌面版可在几秒钟内生成全面的架构图。

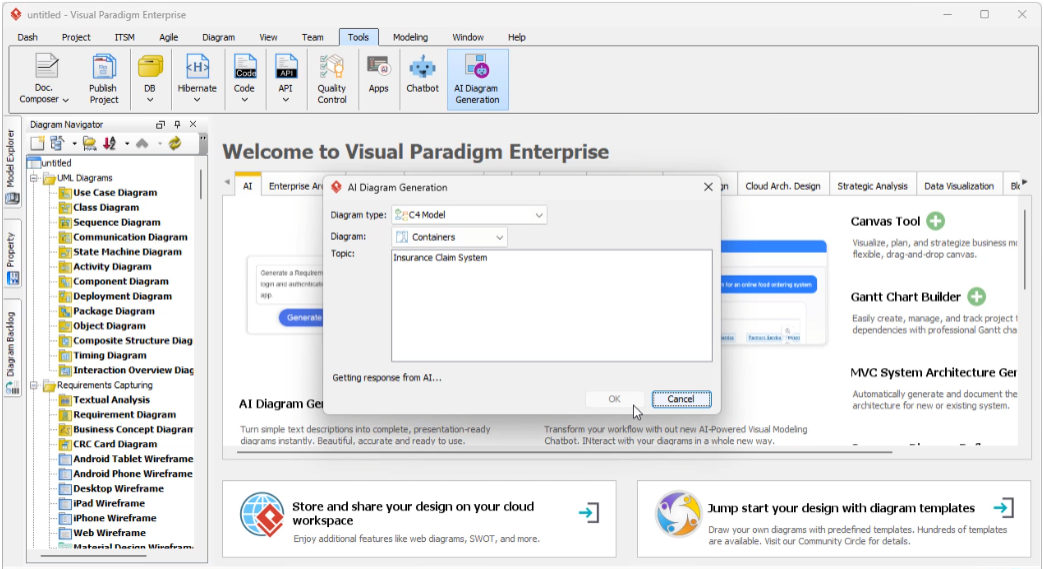

步骤 1：访问 AI 工具
打开 Visual Paradigm 桌面版。在主界面中，导航至屏幕顶部的工具栏。
- 点击工具.
- 选择AI 图表生成从下拉菜单中。
步骤 2：选择图表类别
AI 生成器支持多种图表标准。为了专注于架构建模：
- 在图表类型菜单中，找到并选择C4 模型.
步骤 3：选择您的 C4 视图
决定您需要的抽象层次。您不必局限于单一视图；统一的工作流程允许您按需单独生成它们。
- 选择您希望创建的特定 C4 图表类型（例如，C4 系统上下文图或C4 容器图).
步骤 4：定义您的系统
这是最关键的一步。您需要向 AI 提供一个提示或主题。
- 输入一个主题或您正在设计的系统的描述（例如，“具有欺诈检测功能的在线银行系统”）。
- （可选）定义受众以指导复杂度（例如，普通读者与工程师）。
步骤 5：生成并优化
点击生成按钮。AI 将处理您的请求，并立即将您的描述映射到所选的 C4 层级标准。
注意：结果不是静态图像，而是一个可编辑的图表。现在您可以将时间用于优化和验证模型，而不是从零开始绘制方框和箭头。
高效 AI 建模指南
为了从 AI 图表生成器中获得最佳效果，请遵循以下最佳实践：
- 主题要具体：您在主题描述中提供的上下文越多，初始草图就越准确。不要只说“电子商务”，尝试使用“基于微服务的电子商务平台，集成 Stripe 支付功能和库存管理”。
- 尊重层级结构：在生成系统上下文 图，重点描述外部用户和系统。在生成时，组件 图，重点描述内部逻辑和服务。
- 依据标准进行验证： 人工智能基于C4标准进行训练，但始终需要审查输出内容，以确保其符合您组织特定领域的术语。
人工智能生成输出的示例
人工智能绘图工具从根本上改变了工作流程，提供了近乎即时的起点。以下是您可能生成的场景：
场景1：整体概览
输入： “企业内部网门户”被选为一个系统全景图.
输出： 人工智能生成一张图，显示内部网系统位于中心，周围是员工（用户）、活动目录系统、人力资源系统以及外部云服务提供商，以可视化企业范围内的上下文。
场景2：技术深入分析
输入： “订单处理服务”被选为一个C4组件图.
输出： 人工智能深入到特定容器中，生成诸如“订单控制器”、“库存服务客户端”、“支付处理器”和“数据库存储库”等组件，并附带方向性关系。
技巧与窍门
通过以下优化技巧，充分发挥C4人工智能生成器的潜力：
- 快速切换： 统一的工作流程允许您在六个C4视图之间快速切换。如果您刚刚生成了一个上下文 图，可立即将其类型切换为容器 并使用相同主题，以保持文档的一致性。
- 针对您的受众：战略性地使用受众选择功能。在上下文图中选择“高管”以保持简洁，在组件/部署图中选择“工程师”以确保技术精确性。
- 部署映射： 使用 C4 部署图 生成器，立即可视化您的软件容器如何映射到基础设施，节省数小时的手动基础设施映射时间。
通过自动化这些图表的初始创建，Visual Paradigm 使软件团队能够专注于架构决策，而非绘图的机械操作，确保文档始终全面且最新。
