将用例建模与C4模型相结合的全面指南
将用例建模与C4模型相结合的全面指南
引言：连接需求与架构
在现代软件开发中，将功能需求与系统架构至关重要——尤其是在复杂且不断演变的环境中。用例建模捕捉系统所做的内容，而C4模型则可视化其结构如何两者结合后，形成一种强大且全面的软件设计方法，可提升沟通效率，确保可追溯性，并支持敏捷、可扩展的开发。

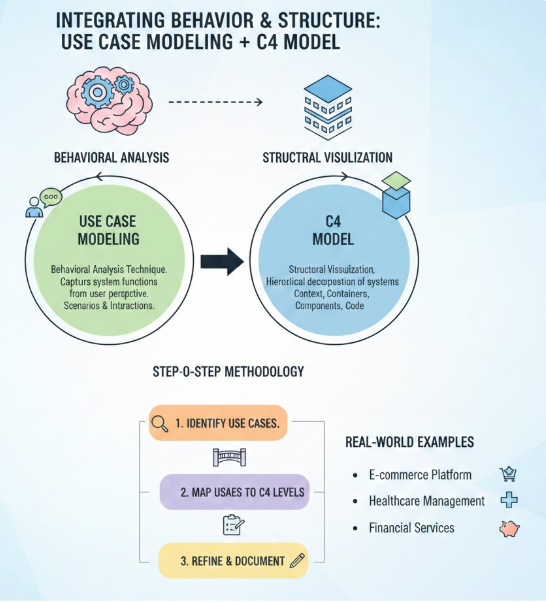

本指南探讨了用例建模——一种行为分析技术——与 C4模型——一种结构化可视化框架——提供逐步的方法论、实际案例以及通过Visual Paradigm的全方位AI平台.
1. 理解用例建模
用例建模是一种UML（统一建模语言）技术，用于从用户角度识别、描述和记录系统的功能行为。它关注的是参与者（用户或外部系统）与系统之间的交互，以实现特定目标。
✅ 用例建模的关键要素
| 要素 | 描述 |
|---|---|
| 参与者 | 与系统交互的外部实体（人员、系统、设备）。可以是主要的（发起用例）或次要的（支持性角色）。 |
| 用例 | 描述系统行为，这些行为为参与者提供价值。每个用例代表一个目标（例如，“下单”）。 |
| 用例图 | 视觉化表示，展示参与者、用例以及诸如以下的关系： • <<包含>>：在一个用例中强制包含另一个用例。• <<扩展>>：在特定条件下对基础用例的可选扩展。 |
| 场景 | 用例中的具体执行路径，包括： • 主流程：正常且成功的路径。 • 备选流程：变体或异常情况。 • 异常流程：错误条件。 |
📌 最佳实践：结合文本描述（例如，在用例规范格式）与图表结合使用，以完整捕捉行为，尤其是在复杂流程中。
2. 掌握C4模型：一种分层的软件架构方法
由西蒙·布朗开发的C4模型提供了一种结构化、分层的方式来可视化软件架构，涵盖四个抽象层级——每个层级都针对不同的受众。
📊 C4模型的四个层级
| 层级 | 名称 | 描述 | 受众 |
|---|---|---|---|
| 层级 1 | 上下文 | 高层次视图：系统、其用户以及外部系统。展示主要交互。 | 利益相关者、业务分析师、产品负责人 |
| 层级 2 | 容器 | 将系统分解为可部署的组件（例如：Web 应用、API、数据库）。揭示技术栈。 | 架构师、开发人员 |
| 层级 3 | 组件 | 容器的内部结构：模块、服务、库。关注职责与交互。 | 技术团队、开发人员 |
| 层级 4 | 代码 | 类图、时序图或实际代码。详细展示实现级别的设计。 | 开发人员（可选，通常自动生成） |
🔍 核心原则: 图表即代码– 使用基于文本的工具（如 PlantUML 或 Structurizr）将图表存储在版本控制系统中。
3. 为什么将用例建模与 C4 结合？
虽然用例定义了 行为，C4 定义了 结构. 将它们整合在一起会创建一个可追溯的、连贯的设计流程从业务目标到代码。
✅ 集成的优势
| 优势 | 说明 |
|---|---|
| 改善沟通 | 业务利益相关者理解用例；技术团队掌握C4模型。两者结合，可以弥合差距。 |
| 早期风险识别 | 不匹配的用例可能揭示架构缺陷（例如，一个用例需要实时数据，但没有消息队列）。 |
| 可追溯性与合规性 | 将用例与组件和代码关联——这对于审计、法规（如GDPR、HIPAA）和变更管理至关重要。 |
| 敏捷与迭代对齐 | 在迭代中，同时优化用例并更新C4图。支持持续交付。 |
| 可扩展性与可重用性 | C4层级可从初创企业扩展到企业级；用例确保在分解过程中不会丢失任何功能。 |
🚩 避免集成的情况：系统是一个简单的脚本、原型或低复杂度工具，此时完整的建模会增加额外开销。
4. 何时使用此集成
| 场景 | 为何有效 |
|---|---|
| 项目早期阶段 | 在编码开始前，将业务目标与架构愿景对齐。 |
| 大型系统（微服务、企业应用） | 用例有助于识别服务边界和数据流。 |
| 跨职能团队 | 业务分析师编写用例；架构师构建C4模型——协作变得简单。 |
| 重构或遗留文档 | 分析现有行为（用例），并映射到当前结构（C4），以规划迁移。 |
| 敏捷冲刺 | 每个冲刺周期更新用例并优化C4图，以适应不断变化的需求。 |
5. 逐步集成：从用例到C4架构
遵循这一经过验证的工作流程，将用例建模与C4模型相结合：
🔄 逐步集成流程
-
获取功能需求
-
与利益相关者进行访谈或开展工作坊。
-
识别参与者及其目标。
-
创建用例图和详细的用例规范（包括流程、前置条件、后置条件）。
-
-
映射到C4上下文（第1层）
-
将系统置于中心位置作为一个方框。
-
添加参与者（例如“客户”、“管理员”）和外部系统（例如“支付网关”）。
-
用用例名称标注交互箭头（例如“转账”、“下单”）。
-
-
分解为容器（第2层）
-
将用例职责分配给容器。
-
示例：“登录” → Web应用容器
-
“处理支付” → API网关 + 支付服务
-
-
使用依赖箭头表示通信（同步/异步）。
-
-
分解组件（第3层）
-
为每个容器定义内部组件。
-
将用例流程映射到组件之间的交互。
-
使用 时序图 来展示逐步的行为（例如：“客户登录 → 认证服务验证 → 创建会话”）。
-
-
添加代码级别细节（可选，第4层）
-
为关键组件生成类图。
-
展示与用例步骤相关的类、方法和关系。
-
示例：
OrderService.processOrder()对应“完成结账”用例。
-
-
迭代并验证
-
与利益相关者一起审查：“该架构是否支持所有用例？”
-
模拟边缘情况（例如：“如果支付失败会发生什么？”）。
-
根据需要重构图表。
-
-
文档即代码
-
使用PlantUML, Structurizr，或Visual Paradigm以文本格式存储图表。
-
与源代码一起进行版本控制。
-
💡 专业提示：使用一致的命名规范（例如
用户→客户,系统→银行应用）以确保各层级之间的清晰性。
6. 关键概念与最佳实践
| 概念 | 如何应用 |
|---|---|
| 抽象层级 | 使用C4的逐层深入方法：从上下文开始，然后逐步深入。用例指导每一层。 |
| 关系 | 在用例中：<<包含>>和<<扩展>>。在C4中：使用带标签的箭头（例如，“HTTP POST”，“异步事件”）。 |
| 系统边界 | 在C4上下文中明确定义系统。确保用例保持在范围内。 |
| 行为叠加 | 使用用例ID（例如，UC-001：转账）标注C4图，以实现可追溯性。 |
| 工具与符号 | 使用方框（C4）、线条（依赖关系）和图标（参与者）。在上下文图中整合UML元素（例如，<<参与者>>）在上下文图中。 |
✅ 黄金法则：架构应支持用例，而不是限制它们。
7. 现实世界示例
🏦 示例1：在线银行系统
用例
-
参与者：客户
-
用例:
转账-
主流程：认证 → 选择源/目标账户 → 输入金额 → 确认 → 转账
-
异常: 余额不足 → 显示错误
-
扩展:
应用欺诈检查（如果金额 > 5000美元）
-
C4 集成
| 层级 | 图表细节 |
|---|---|
| 上下文 | “银行应用” ↔ “客户”（通过网页），“外部银行”（通过API） → 带标签的箭头：“转账资金” |
| 容器 | – 网页应用（React） – API网关（Node.js） – PostgreSQL数据库 – 外部银行API |
| 组件 | 在API网关中：认证服务, 交易服务, 欺诈检测服务 |
| 代码层级 | TransactionService.transfer(账户 from, 账户 to, 双精度金额)→ 使用 @Transactional注解以确保ACID一致性 |
✅ 为什么有效：用例驱动对安全、可审计的交易服务和外部验证的需求。
🛍️ 示例 2：电子商务平台（微服务架构）
用例
-
浏览产品→ 包含搜索产品 -
结账→ 扩展应用优惠券,验证库存,处理支付
C4 集成
| 层级 | 图示细节 |
|---|---|
| 上下文 | “电子商务应用” ↔ “用户”（移动/网页端）、“支付网关”、“库存系统” |
| 容器 | – 移动应用（React Native） – 后端 API（Spring Boot） – NoSQL 数据库（MongoDB） – 消息队列（Kafka） |
| 组件 | 后端：购物车模块, 订单处理器, 库存服务, 通知服务 |
| 代码级别 | OrderProcessor.createOrder()→ 触发 sendConfirmationEmail()→ 发布 order.created事件至 Kafka |
✅ 为何有效：高流量用例（如“结账”）需要异步处理（Kafka），这仅在组件级别可见。
8. Visual Paradigm 的 AI 平台如何实现无缝集成
Visual Paradigm 的一体化 AI 驱动平台将用例建模与 C4 的集成转变为快速、智能且协作的过程——非常适合敏捷团队、企业及远程协作。
🚀 核心功能
| 功能 | 优势 |
|---|---|
| AI 驱动的用例工作室 | 输入：“客户希望在银行应用中转账。” 输出：包含流程、前置条件、图表（用例图、活动图、顺序图）和测试用例的完整用例——全部在几秒内生成。 |
| C4 图表生成器 | 描述：“一个包含移动应用、后端 API 和消息队列的电子商务平台。” AI 生成：上下文图、容器图、组件图和部署图（支持 PlantUML 或原生渲染）。 |
| 对话式 AI 助手 | 提问：“将‘结账’用例映射到 C4 容器。” AI 返回带注释的图表以及组件分解的建议。 |
| 集成式AI应用 | – 用例优化 – 时序图构建器 – 开发计划生成器 – 风险与依赖分析器 |
| 协作与导出 | 实时编辑，基于角色的访问权限，导出至： • PDF、PNG、SVG • Structurizr JSON • 代码（Java、C#、Python） • Markdown 文档 |
| 离线与云端访问 | 通过桌面端和网页端应用，在各类设备间无缝协作。 |
💬 示例提示:
“为‘使用优惠券’生成一个用例，并将其映射到电商应用的C4容器模型中。”
✅ 结果：在60秒内生成一个完整且可追溯的模型——无需手动绘制。
9. 最后思考：面向未来的设计策略
整合用例建模与C4模型不仅是一种最佳实践，更是现代软件开发的必要条件。它确保：
-
✅ 一致性业务目标与技术设计之间的一致性
-
✅ 清晰度在抽象的各个层次上，与所有利益相关者保持一致
-
✅ 可追溯性从需求到代码
-
✅ 可扩展性适用于微服务、云原生和分布式系统
-
✅ 效率借助人工智能自动化和协作工具
通过结合用例的行为洞察用例的结构清晰性通过结合用例的行为洞察与C4的结构清晰性，团队可以设计出不仅功能强大且稳健，而且可维护、可测试和可适应的系统。
附加：快速参考清单
✅ 从用例开始，明确什么系统所执行的功能
✅ 构建C4上下文以展示谁与系统交互
✅ 根据用例职责将系统分解为容器
✅ 将组件进一步分解以实现用例流程
✅ 使用时序图和类图进行细节设计
✅ 验证与利益相关者的共识
✅ 使用人工智能工具（如Visual Paradigm）进行自动化
✅ 将图表作为代码存储在版本控制系统中
🌐 准备开始了吗？
试用 Visual Paradigm 的 AI 平台 免费试用 https://www.visual-paradigm.com
使用自然语言生成用例、C4 模型，甚至代码——快速、准确且协作性强。
结论
融合 用例建模 与 C4 模型 不仅仅是一种方法论——它是一种 设计哲学。它使团队能够构建不仅功能强大且可扩展，而且所有利益相关者都能清晰理解的软件。借助 Visual Paradigm 等由人工智能驱动的工具，这种整合现在比以往任何时候都更快、更智能、更易获取。
🎯 记住：良好的架构始于清晰的需求——而最好的架构正是由此演变而来。
