软件开发涉及两种截然不同的语言：工程师编写的语法和用于规划与记录系统的视觉表示。一种是功能性的，另一种是描述性的。挑战在于确保这两种语言传达相同的真相。通信图提供了一个强大的视角，用以可视化对象之间的交互，但它们常常与源代码中实际的实现细节脱节。本指南探讨了如何将代码结构与通信图对齐的机制，确保文档始终是软件架构的动态产物，而非过时的草图。

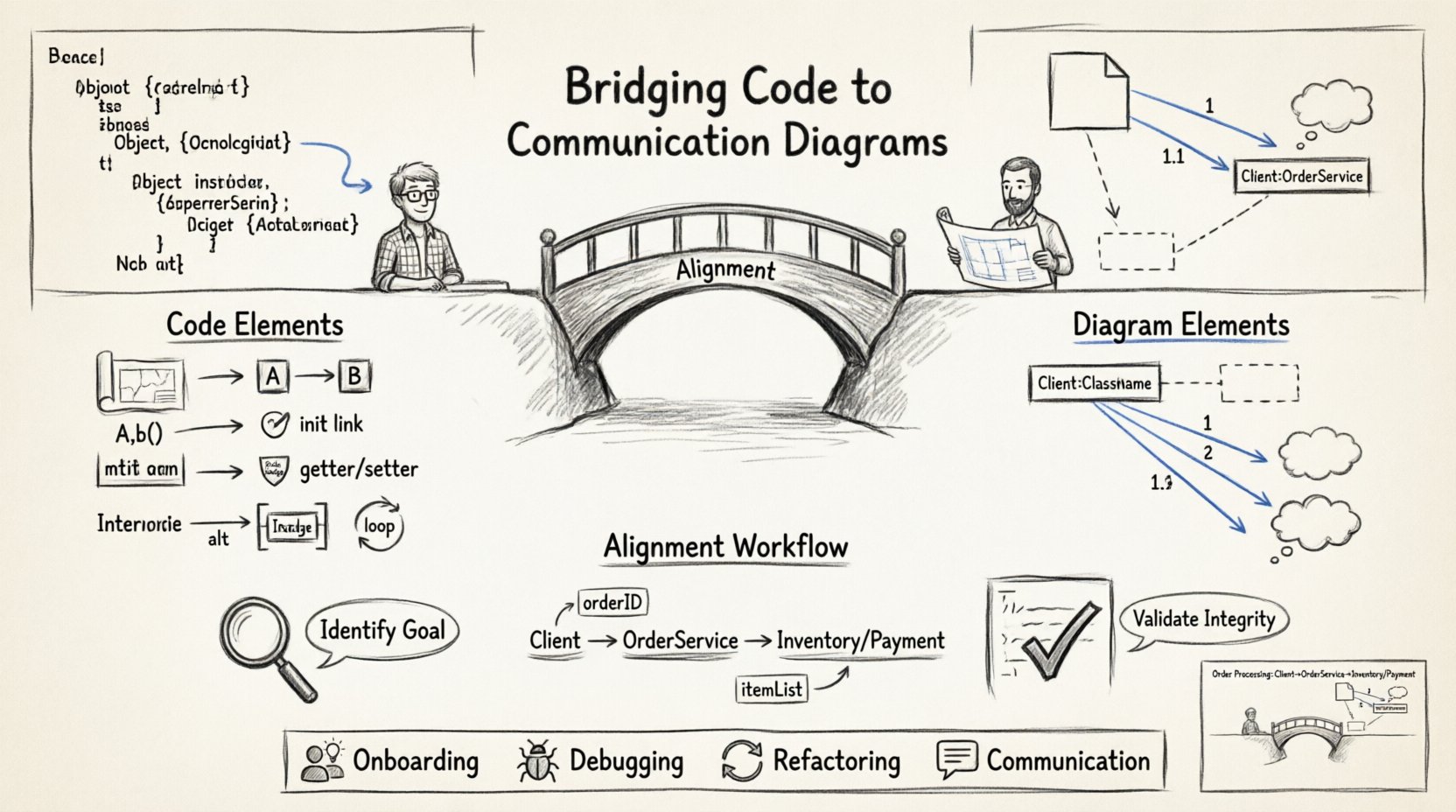

🧩 理解核心组件
要有效弥合这一鸿沟，我们必须首先明确两边的构成要素。一边是代码，由类、接口、方法和属性组成；另一边是图表，由对象、链接和消息组成。当术语在两个领域之间转换而没有清晰映射时，就会产生混淆。
-
代码端： 关注数据封装、逻辑执行和依赖管理。
-
图表端： 关注流程、交互序列和对象关系。
当这两种视角不一致时，维护将变得困难。工程师可能实现一个在逻辑上可行的功能，但却生成一个暗示不同流程的图表，从而导致未来出现错误，或在代码审查中引发混淆。
📐 通信图的关键元素
通信图是一种统一建模语言（UML）图。它强调对象的结构组织，而非消息的时间顺序，后者是顺序图的重点。主要元素包括：
-
对象： 参与交互的类的实例。
-
链接： 对象之间的连接，使它们能够相互通信。
-
消息： 从一个对象发送到另一个对象的信号，触发相应操作。
-
注释： 为交互提供上下文或约束的注释。
💻 将代码结构映射到图表元素
翻译过程需要有纪律的方法。每一条促进交互的代码行都应有对应的视觉表示，且每一个视觉连接都应能追溯到特定的方法或属性。以下是源代码中的结构元素如何转化为图表表示的分解说明。
🔗 对象与类
在代码中，类定义了一个蓝图。在图表中，对象代表该蓝图的一个具体实例。创建通信图时，你并不是绘制类本身，而是绘制运行时相互交互的实例。
-
实例化： 当代码创建一个新实例（例如，
new Service()），图表中会显示一个新的对象节点。 -
单例： 如果代码强制要求单一实例，图表应反映这种唯一性，通常通过显示该对象在多个消息流中持续存在来体现。
-
接口： 如果代码使用接口，图表显示的是对象的角色，而不是具体的实现。
📨 方法即消息
这是最关键的映射。代码中的方法调用在图表中表现为消息。然而，并非每个方法调用都是对象之间的消息传递。有些方法在单个对象的范围内运行（内部逻辑）。
-
公共方法： 这些是外部消息的候选。如果对象 A 调用对象 B 的公共方法，这就形成了一条消息链接。
-
私有方法： 这些方法保持内部状态，不会作为对象间的消息出现。
-
静态方法： 这些比较复杂。它们不属于任何实例。在图表中，它们通常被表示为类自身上的操作，或者被省略，以便更专注于实例之间的交互。
🔗 依赖与链接
图表中的链接表示一个对象能够访问另一个对象的能力。在代码中，这通常通过依赖注入、构造函数参数或属性赋值来实现。
-
构造函数注入： 如果对象 A 在其构造函数中需要对象 B，则它们之间从一开始就存在链接。
-
设置器注入： 如果对象 A 通过设置器方法接收对象 B，则链接在实例化之后建立。
-
局部变量： 如果对象 A 在本地创建对象 B，则链接仅在该方法执行范围内存在。
🛠️ 对齐过程
创建一个能准确反映代码的图表需要一个特定的工作流程。仅仅画出图表再写代码是不够的，仅仅先写代码再画图表也不够。这个过程必须是迭代的。
📝 第一步：明确交互目标
在接触代码或绘图工具之前，先定义具体的场景。用户的操作是什么？系统的响应是什么？这有助于缩小范围。通信图不应描绘整个系统，而应聚焦于特定的用例或流程。
-
定义入口点（例如，控制器或入口点函数）。
-
识别边界对象（例如，输入、输出）。
-
列出涉及的核心业务逻辑对象。
📝 第二步：追踪数据流
遍历代码的执行路径。从入口点开始，跟踪方法调用。每当控制从一个对象转移到另一个对象时，都应记录下来。
-
代码是否传递参数？在消息标签中注明数据类型。
-
代码是否返回值？在图表中使用箭头或不同的消息编号来表示。
-
是否存在循环？通信图是静态的，因此循环必须通过迭代注释表示，或简化为一个具有代表性的消息。
📝 第三步：验证结构完整性
草图完成后，将其与实际代码库进行核对。这一步可以防止“图表漂移”现象，即文档变得过时。
-
检查图表中的每个对象是否在代码路径中被实例化。
-
检查图表中的每个链接是否对应代码中的一个依赖关系。
-
检查是否有任何代码依赖关系在图表中缺失。
🔄 反向工程：从代码到图表
通常，代码会先于文档存在。从现有代码库中反向工程生成通信图表需要仔细分析。这在新成员入职或重构遗留系统时很常见。
🔍 分析调用图
使用静态分析工具或IDE功能生成调用图。这可以可视化哪些函数调用其他函数。虽然这不是通信图，但它提供了链接的原始数据。
-
按类分组：按类名对调用图进行聚合，形成对象节点。
-
过滤噪声：忽略框架样板代码，专注于业务逻辑交互。
-
识别循环：寻找循环依赖，它们在图表中通常表现为反馈回路。
🔍 提取消息语义
图表不仅需要箭头，还需要标签。从代码中提取方法名和参数名，用于标记消息。
-
使用方法签名来确定消息名称。
-
使用注释或文档字符串来确定消息的目的。
-
确保消息方向与返回类型和执行流程一致。
📊 代码元素与图表元素的对比
下表总结了源代码结构与通信图表元素之间的转换规则。
|
代码元素 |
图表元素 |
映射规则 |
|---|---|---|
|
类 |
对象（实例） |
为场景中的每个活跃实例创建一个节点。 |
|
方法调用（A.b()） |
消息（A 到 B） |
从A的对象画箭头指向B的对象。 |
|
构造函数参数 |
链接（初始化） |
在发送任何消息之前，在对象之间绘制链接。 |
|
属性访问（A.prop） |
读/写消息 |
将消息标记为获取器或设置器操作。 |
|
接口实现 |
角色 |
用接口名称标记对象，而不是类名称。 |
|
条件逻辑 |
Alt/框架 |
使用框架来表示替代路径或可选交互。 |
|
循环/迭代 |
循环框架 |
将重复的消息封装在循环框架中。 |
⚠️ 常见陷阱及如何避免
即使有清晰的映射策略，仍会出现差异。识别常见错误有助于保持文档的完整性。
🚫 过度抽象
简化图表以使其更易阅读具有很强的诱惑力。然而，隐藏过多细节会使图表在理解实际代码结构方面变得毫无用处。如果代码处理错误传播，图表应反映错误处理流程。
-
不要隐藏关键的异常处理路径。
-
如果对象的生命周期不同，不要合并不同的对象。
🚫 时间混淆
通信图本身并不显示时间。如果操作顺序至关重要，请确保正确使用消息编号（1、1.1、1.2）。除非明确注明，否则避免使用图表暗示并行处理。
-
对同步调用使用顺序编号。
-
对发送后不管的消息使用异步标记。
🚫 过时的文档
代码经常变更；而图表通常不会。当一个功能被重构时，图表必须随之更新。将图表视为代码。如果代码发生变化，图表也应随之变化。
-
将图表更新整合到拉取请求工作流程中。
-
在代码审查期间审查图表。
🚀 同步的优势
当代码结构与通信图保持一致时，其优势远超简单的文档化。它能提升对系统的理解，降低认知负担，并加快故障排查速度。
-
入职培训：新工程师可以在深入复杂代码之前，通过视觉方式理解系统流程。
-
调试：当出现错误时，图表有助于追踪预期路径，从而更容易发现实际路径偏离的位置。
-
重构：可视化依赖关系有助于在修改代码前识别耦合问题。
-
沟通：架构师和利益相关者可以在不阅读源代码的情况下讨论系统行为。
🛡️ 维护的最佳实践
保持这种一致性需要纪律。以下是一些保持关系健康的策略。
-
单一事实来源：决定代码或图表哪个是主要参考依据。通常，代码是事实，图表是文档。
-
自动化生成：在可能的情况下，使用从代码注释生成图表的工具。这可以减少手动工作量。
-
动态文档：将图表与代码存储在同一个代码仓库中。这可以确保版本控制的一致性。
-
极简设计：保持图表简洁。仅展示与特定用例相关的交互。
📐 处理复杂性
随着系统规模的增长，单一的通信图变得过大而难以使用。复杂性管理至关重要。
-
分解：将复杂的流程分解为更小的子图。
-
抽象：使用框线隐藏高级交互中的低层细节。
-
上下文：提供一个高层次的概览图，指向详细的交互图。
🔍 案例研究：订单处理
考虑一个涉及订单处理系统的场景。代码中包含一个OrderService，一个 支付处理器，以及一个 库存管理器。代码流程是：创建订单，检查库存，收取付款，确认订单。
在图中，这表示为：
-
对象 1：客户端（入口点）
-
对象 2：订单服务
-
对象 3：库存管理器
-
对象 4：支付处理器
消息将按顺序编号：
-
1.
createOrder()从客户端到订单服务 -
2.
checkStock()从订单服务到库存管理器 -
3.
processPayment()从订单服务到支付处理器 -
4.
confirm()从订单服务到客户端
如果代码改为异步检查库存，图必须更新以反映返回消息或独立的交互流程。这确保了视觉模型与运行时行为一致。
🎯 关于结构完整性的最终思考
代码与图表之间的关系是相互依存的。代码提供现实；图表提供上下文。当两者偏离时，系统将更难维护。通过将图表视为随代码演进的功能性产物，团队可以确保清晰性并减少技术债务。应关注一致性、验证和清晰性，而非完美的美学。价值在于代码所写逻辑与可视化逻辑之间连接的准确性。
采用这种有纪律的方法，可将文档从负担转变为战略资产。它使工程师能够透过树木看到森林，不仅理解代码的功能，还理解各个部分如何协同工作，形成一个整体。
请记住，目标是理解，而非装饰。保持图表的相关性、准确性和可访问性。当代码发生变化时，图表也随之变化；当图表被更新时，理解也随之提升。这一循环推动了软件架构的质量与稳定性。
